YOLO11 光伏巡检实战：太阳能电池板航拍红外缺陷数据集训练全流程

一、场景背景

光伏电站的日常运维中，太阳能电池板的表面缺陷检测是保障发电效率的关键环节。传统的巡检方式依赖人工目视检查或无人机拍摄后人工判读，效率低、漏检率高，尤其在大型地面电站和分布式屋顶电站中，运维人员需要面对成千上万块电池板，肉眼很难在短时间内发现细微裂纹、鸟粪遮挡或灰尘污染。

随着计算机视觉技术的发展，基于目标检测模型的自动化巡检方案逐渐成为行业趋势。本文以一个实际的太阳能电池板航拍红外缺陷数据集为例，详细介绍如何使用 YOLO11 进行模型训练，涵盖数据集结构、标注类别说明、训练流程配置以及验证指标分析，帮助读者快速上手光伏巡检场景下的目标检测任务。

二、数据集基本信息

本数据集来源于光伏电站的无人机航拍红外图像，经过筛选后共包含 100 张代表性图片，全部用于 Label Studio 标注。数据集以 COCO 格式存储，标注类别涵盖四种目标类型，适用于多类别缺陷检测模型的训练与验证。

属性	内容
数据集名称	清洁污染太阳能电池板光伏巡检太阳能电池板航拍红外缺陷数据集
项目名称	guangfuquanxie
图片数量	100
标注工具	Label Studio
标注格式	COCO JSON
业务场景	光伏电站巡检、无人机航拍巡查、太阳能电池板缺陷检测

该数据集的素材来自 label_studio_import\oss_selected_100 目录，包含已挑选的图片、导入 JSON 以及标注界面配置。此外，还提供了视频素材用于项目展示或数据集预览。

三、标注类别说明

数据集共标注了 4 个类别，每个类别对应一种电池板表面状态：

bird_drop（鸟粪）：鸟粪在电池板表面形成的局部遮挡，通常呈浅黄色或白色斑点，会造成局部阴影效应，影响电池板发电效率。
cracked（裂纹）：电池板表面的物理损伤，呈现放射状或线状裂纹，属于结构性缺陷，若不及时处理可能扩大。
dusty（灰尘）：电池板表面均匀或局部覆盖的灰尘颗粒，常见于干旱或风沙较大的地区，长期积累会显著降低光电转换效率。
panel（面板）：太阳能电池板的整体区域标注，用于模型学习面板的结构特征，便于在复杂背景中定位目标区域。

四、样本画面观察

通过视频抽帧分析，可以直观了解数据集的典型样本特征。

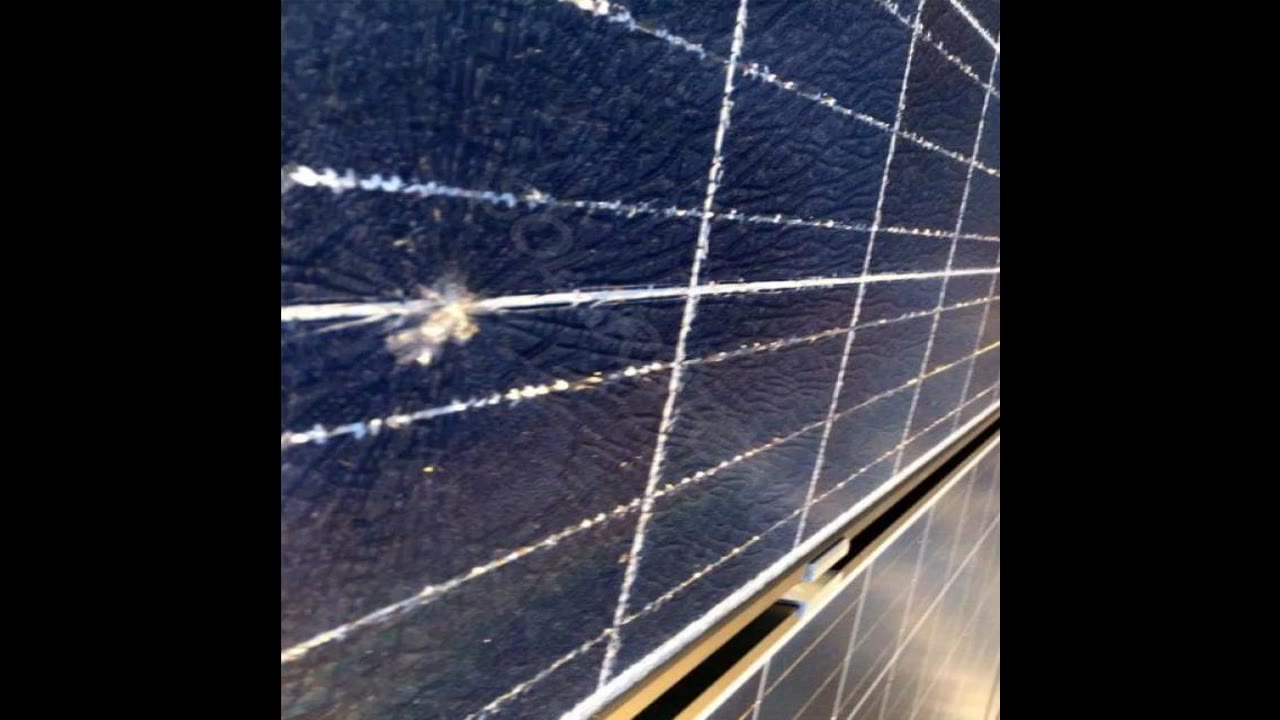

航拍视角下的裂纹缺陷：裂纹呈放射状分布，背景为深色电池板表面，对比度较高，模型需要捕捉细微的纹理变化。

样本图

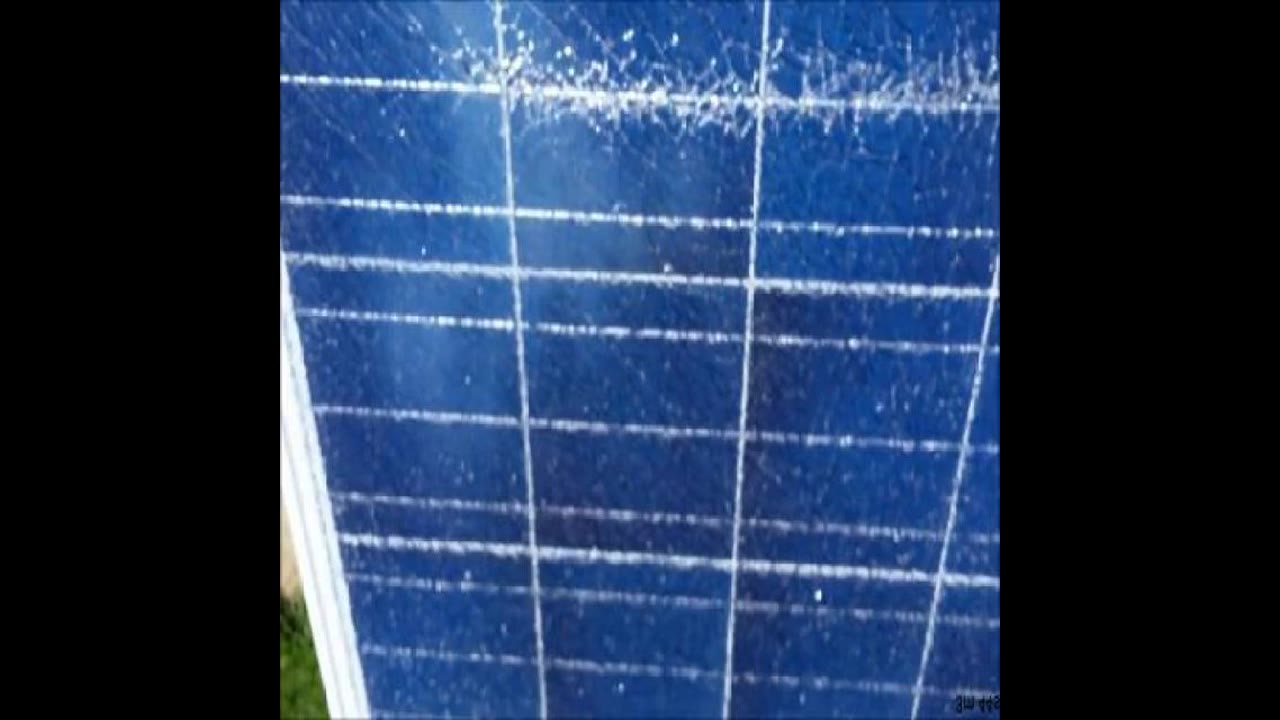

灰尘污染样本：蓝色电池板表面布满细小的白色颗粒状污渍，覆盖均匀，模型需要区分灰尘与电池板本身的纹理差异。

样本图

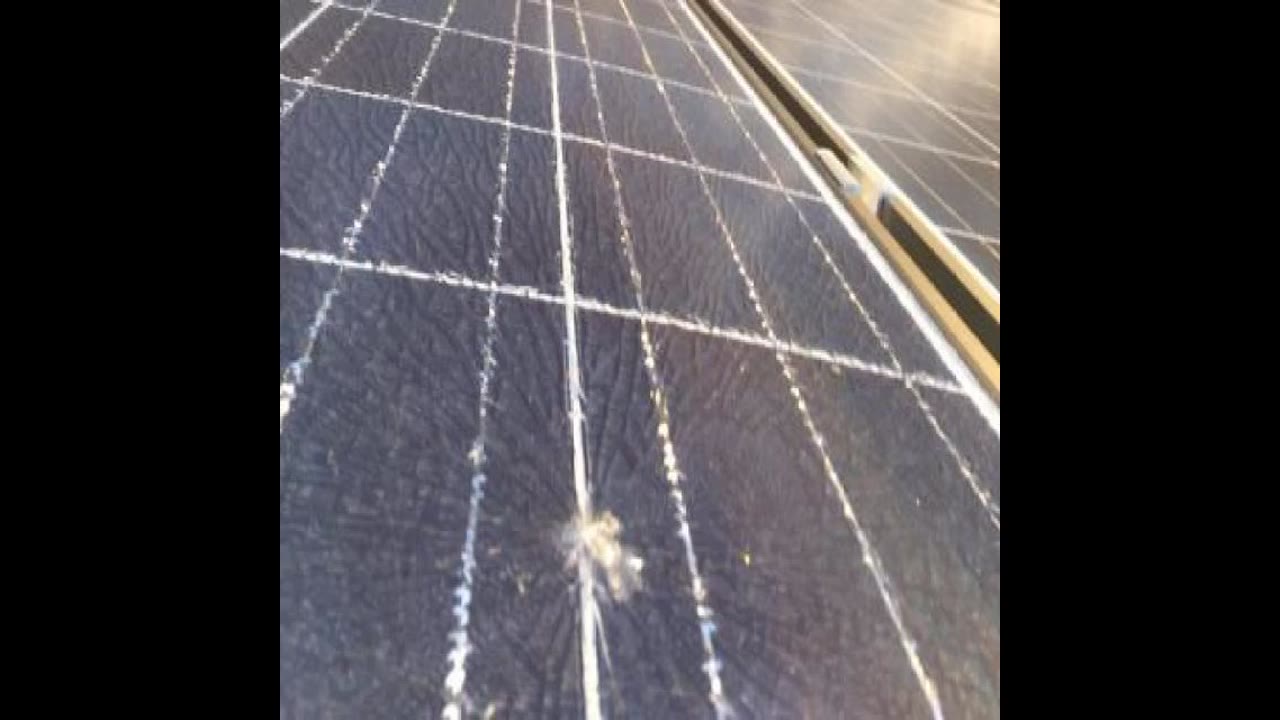

鸟粪遮挡样本：深色电池板中心区域存在明显鸟粪痕迹，呈浅黄色斑点，目标较小但特征明显。

样本图

五、训练流程建议

5.1 数据准备

将 Label Studio 导出的 COCO JSON 格式标注转换为 YOLO 格式。YOLO11 要求每个类别对应一个数字 ID，标注文件为 .txt 格式，每行包含 class_id x_center y_center width height（归一化坐标）。

转换脚本示例：

import json
import os

# 读取 COCO JSON
with open('annotations.json', 'r') as f:
    coco_data = json.load(f)

# 建立类别映射
categories = {cat['id']: idx for idx, cat in enumerate(coco_data['categories'])}
# 具体映射：bird_drop:0, cracked:1, dusty:2, panel:3

# 遍历图片
for img in coco_data['images']:
    img_id = img['id']
    img_w, img_h = img['width'], img['height']
    txt_path = os.path.join('labels', img['file_name'].replace('.jpg', '.txt'))
    with open(txt_path, 'w') as f:
        for ann in coco_data['annotations']:
            if ann['image_id'] == img_id:
                cat_id = categories[ann['category_id']]
                bbox = ann['bbox']  # [x, y, w, h]
                x_center = (bbox[0] + bbox[2] / 2) / img_w
                y_center = (bbox[1] + bbox[3] / 2) / img_h
                w = bbox[2] / img_w
                h = bbox[3] / img_h
                f.write(f"{cat_id} {x_center:.6f} {y_center:.6f} {w:.6f} {h:.6f}\n")

5.2 数据集划分

建议按 80% 训练集、20% 验证集 划分，并设置随机种子（如 42）保证可复现性。由于总图片数仅为 100 张，可以考虑使用 K 折交叉验证（如 5 折）来更充分地利用数据。

5.3 模型选择与配置

本实验选择 YOLO11m 作为基础模型，输入尺寸设置为 640x640，训练轮数为 100 轮。YOLO11 提供了多种预训练权重，yolo11m.pt 在中等模型大小下平衡了速度与精度，适合在单 GPU 环境下进行快速迭代。

训练配置示例（YAML 文件）：

# dataset.yaml
path: ./datasets/solar_panel
train: images/train
val: images/val

nc: 4
names: ['bird_drop', 'cracked', 'dusty', 'panel']

启动训练命令：

yolo train model=yolo11m.pt data=dataset.yaml epochs=100 imgsz=640 batch=16 device=0

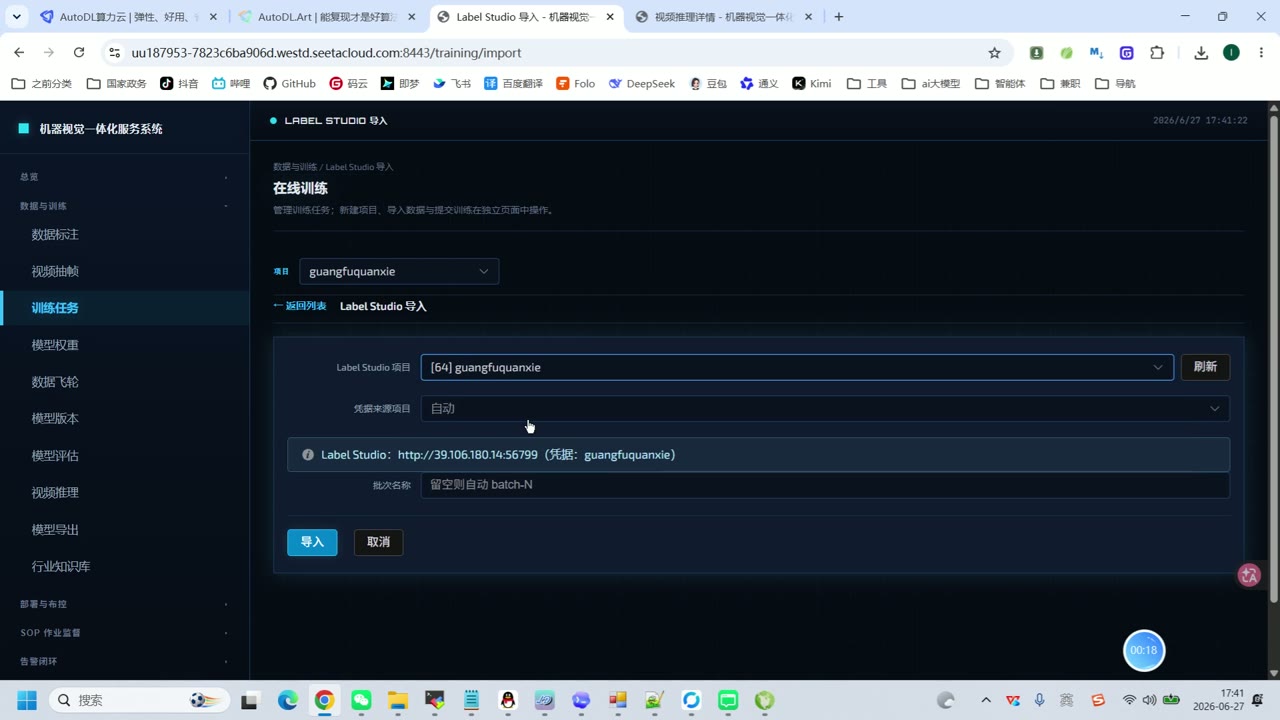

训练配置界面

5.4 训练注意事项

数据增强：由于数据集较小（100 张），建议开启 YOLO11 的默认数据增强策略，包括马赛克增强、随机翻转、HSV 变换等，以提升模型泛化能力。
类别不平衡：bird_drop 和 cracked 的样本数可能少于 panel，可以考虑使用类别权重或过采样策略。
验证集比例：设置为 0.2，确保有足够样本评估模型性能。

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传

六、验证指标与误检漏检分析

6.1 验证指标

训练完成后，YOLO11 会自动输出验证集上的指标，包括：

mAP@0.5：IoU 阈值为 0.5 时的平均精度
mAP@0.5:0.95：IoU 阈值从 0.5 到 0.95 的平均精度
Precision：精确率
Recall：召回率

对于光伏巡检场景，建议重点关注 召回率，因为漏检（如未检测到裂纹）可能导致电池板故障持续恶化，而误检（如将灰尘误判为裂纹）可以通过人工复核快速过滤。

6.2 模型验证结果观察

从验证结果图中可以看到，模型对 panel 类别的置信度较高（0.94），说明模型能够准确识别电池板整体区域。对于 cracked 类别，置信度在 0.69~0.77 之间，表明模型能够检测到裂纹，但置信度相对较低，可能与裂纹样本数量较少或特征细微有关。

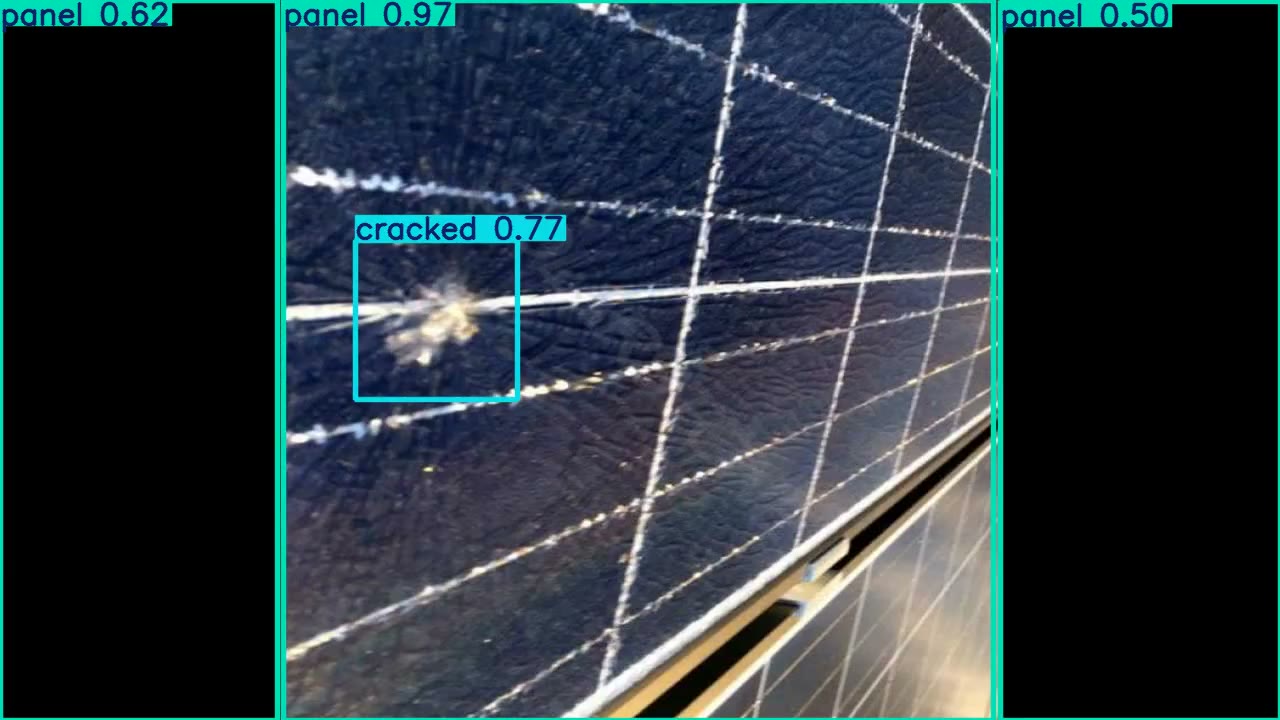

模型验证结果-裂纹

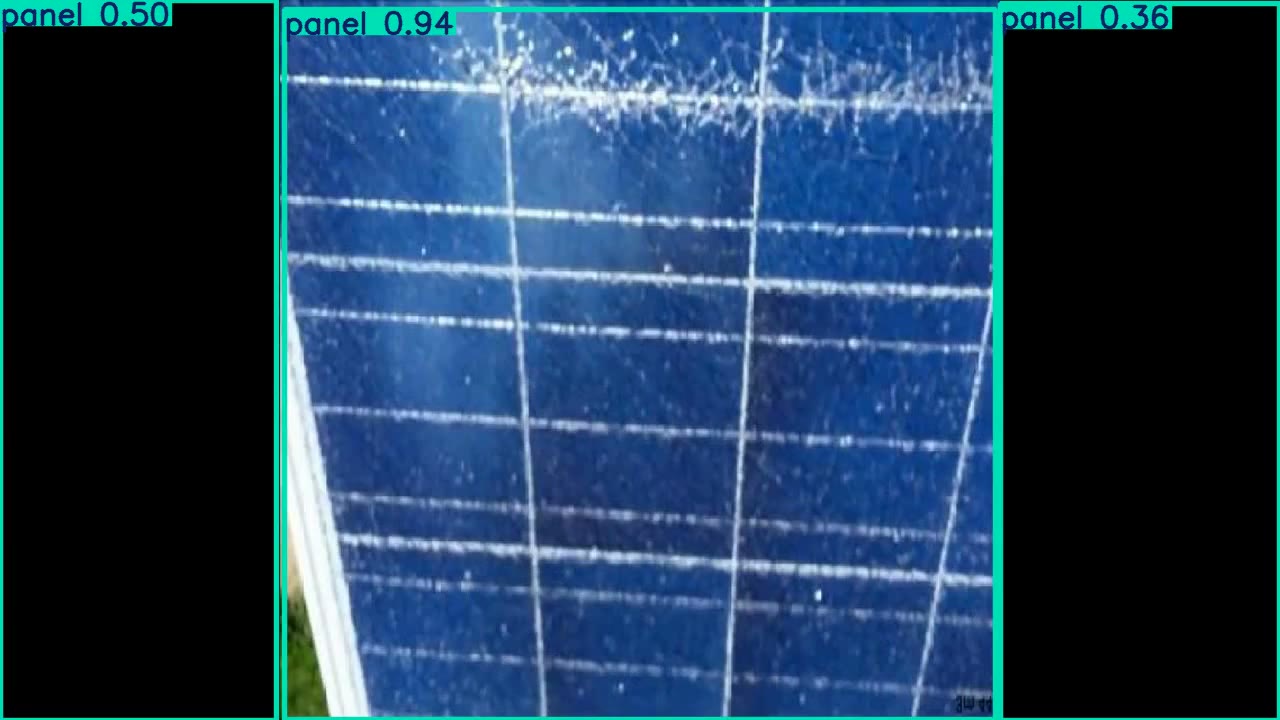

模型验证结果-面板

6.3 常见误检与漏检分析

问题类型	可能原因	改进建议
裂纹漏检	裂纹特征细微，训练样本不足	增加裂纹样本数量，使用数据增强模拟不同光照和角度
灰尘误检为裂纹	灰尘与裂纹在纹理上存在相似性	引入更多负样本，调整分类阈值
鸟粪漏检	目标较小，背景干扰	使用多尺度训练，调整 anchor 尺寸
面板误检	复杂背景中误将其他物体识别为面板	增加背景负样本，使用注意力机制
