【深度学习】常见的卷积操作

前言

结合我自己学习深度学习的经历来看，卷积的变种实在太多，分类维度也五花八门，很容易学着学着就混了。所以这篇我特意从「采样几何」这一条主线来梳理总结，暂时不聊分组卷积、深度可分离卷积、动态卷积、图卷积这类其他分类方向。

所谓采样几何，其实就是看卷积核在什么位置读取输入、相邻输出的中心点怎么移动、哪些位置允许参与计算，还有采样坐标是不是固定的。

接下来我会依次整理标准卷积、步幅卷积、空洞卷积、转置卷积、可变形卷积、掩码/因果卷积、部分卷积和稀疏/子流形稀疏卷积，每一种都会配上独立的示意图和对应的计算公式，帮大家把它们在采样模式上的核心区别理清楚。

统一符号

设二维输入为

$$X\in {\mathbb{R}}^{H_{in}\times W_{in}\times C_{in}},$$

卷积核为

$$K\in {\mathbb{R}}^{k_h\times k_w\times C_{in}\times C_{out}}.$$

深度学习框架中的二维“卷积”通常实际执行互相关：

$$Y_{i,j,o}=b_o+\sum _{c=0}^{C_{in}-1}\sum _{u=0}^{k_h-1}\sum _{v=0}^{k_w-1}{K}_{u,v,c,o}{X}_{i{s}_h+u{d}_h-p_h,j{s}_w+v{d}_w-p_w,c}.\text{\hspace{1em}(1)}$$

其中 $s$ 是步幅，$d$ 是空洞率，$p$ 是填充。输出高度为

$$H_{out}=\lfloor \frac{H_{in}+2p_h-d_h(k_h-1)-1}{s_h}+1\rfloor .\text{\hspace{1em}(2)}$$

下面八类卷积，核心差别都在“从哪些位置读取输入”或“输入贡献写到哪些输出位置”。

---

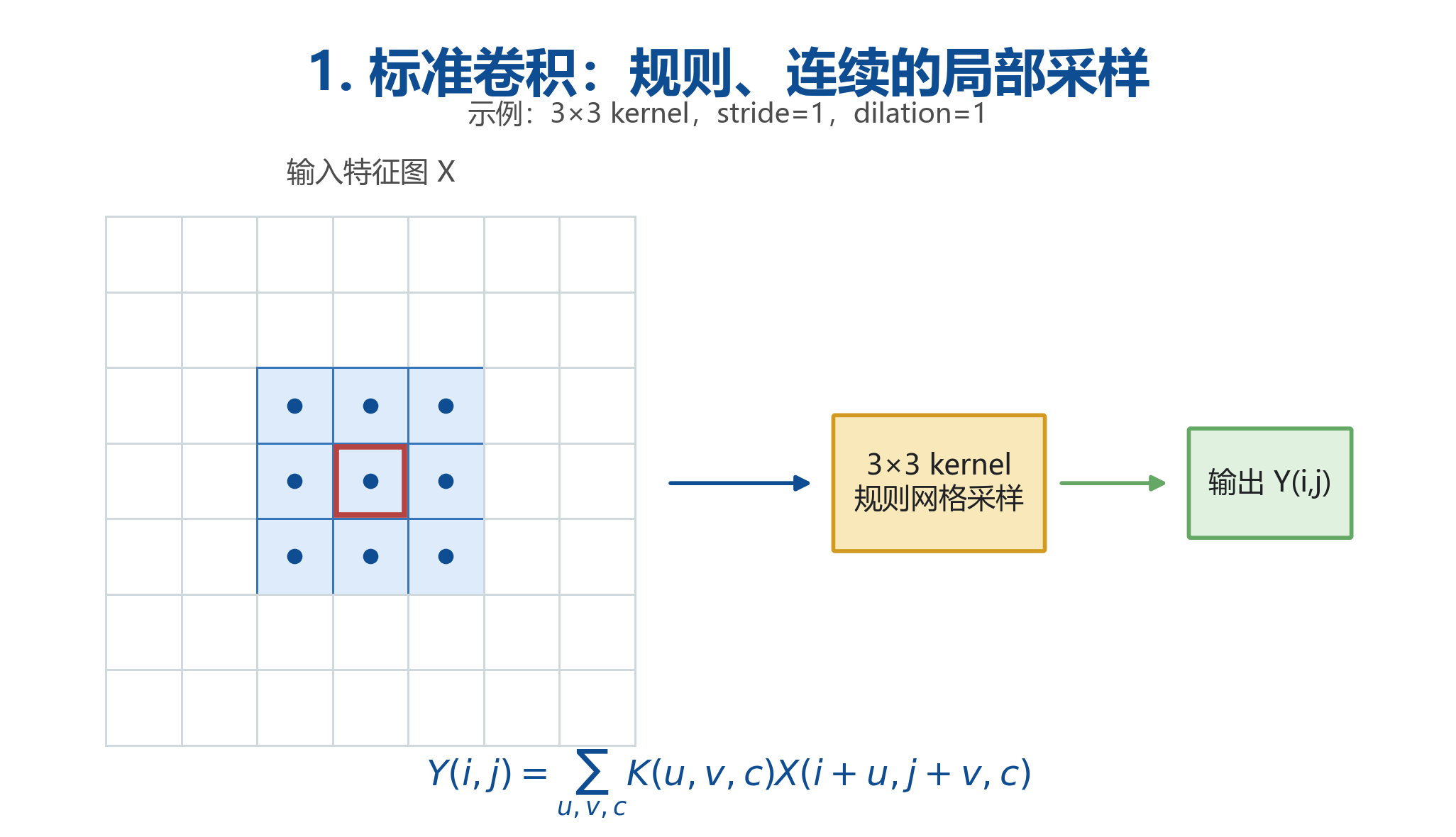

1. 标准卷积（Standard Convolution）

标准卷积在连续、规则的局部网格上采样。以 $3\times 3$ 卷积为例，每个输出位置读取输入中的 9 个相邻位置；卷积核移动一个输出位置时，采样窗口通常也移动一个输入位置。

忽略步幅、空洞和填充的简化表达式为

$$Y(i,j,o)=b_o+\sum _c\sum _u\sum _{v}K(u,v,c,o)X(i+u,j+v,c).\text{\hspace{1em}(3)}$$

标准卷积具有三个采样特征：

• 采样点形成连续的矩形网格；
• 不同空间位置共享同一套采样形状与卷积权重；
• 相邻输出窗口通常高度重叠。

它是其他采样几何的基准。后续的步幅、空洞、可变形和掩码卷积，都是对式（3）中采样坐标或可见位置的修改。

---

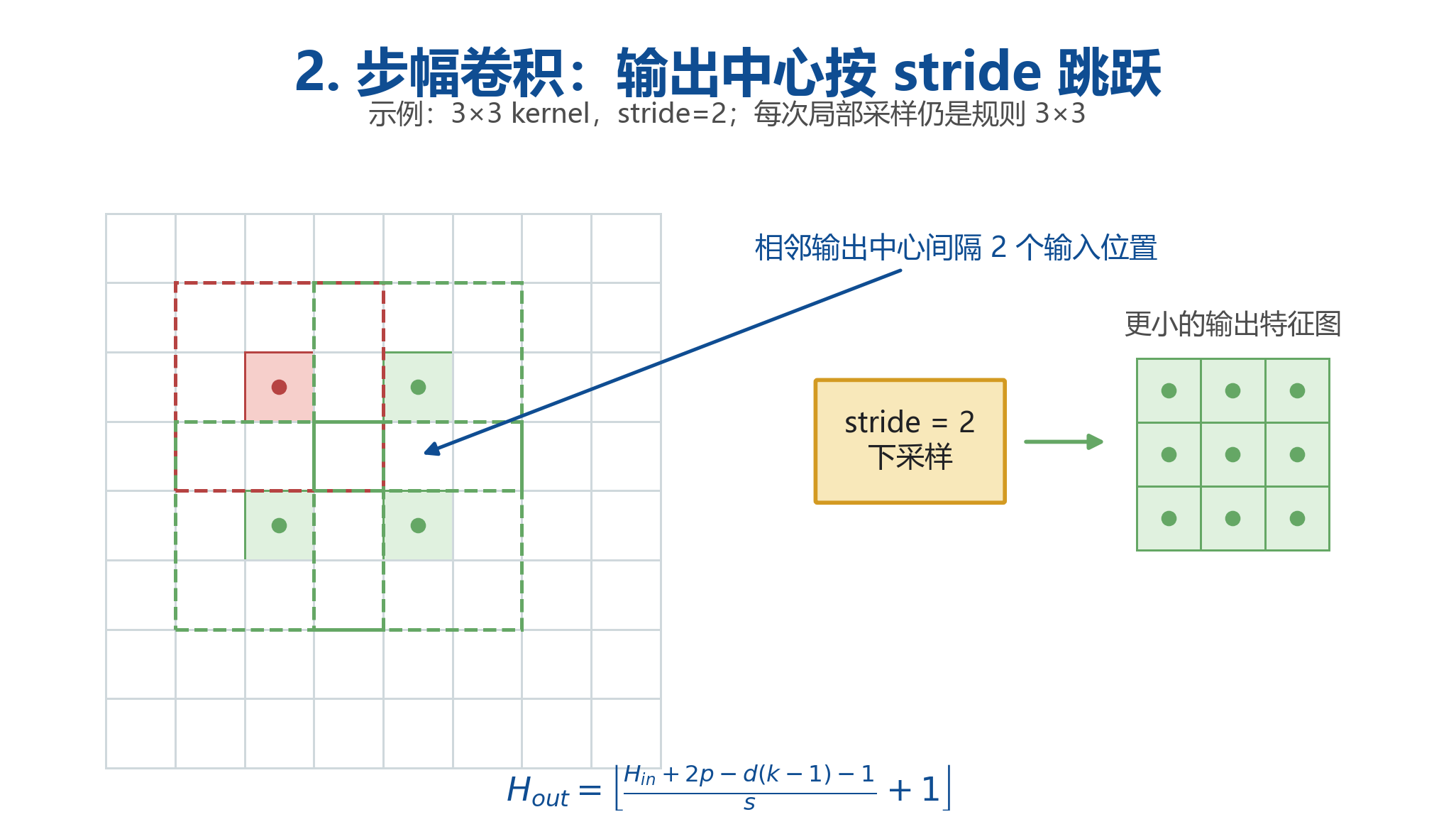

2. 步幅卷积（Strided Convolution）

步幅卷积不改变单个窗口内部的规则采样，而是改变相邻输出中心之间的距离。当 stride 为 2 时，卷积核每次跨过两个输入位置，输出的高和宽通常约减半。

其计算仍可写为

$$Y_{i,j,o}=b_o+\sum _{c,u,v}{K}_{u,v,c,o}{X}_{i{s}_h+u-p_h,j{s}_w+v-p_w,c}.\text{\hspace{1em}(4)}$$

与标准卷积相比，变化集中在 $i{s}_h$ 和 $j{s}_w$。当 $s_h=s_w=2$ 时，输出中心在输入上每次移动两格。

主要用途：用可学习的卷积完成下采样。
主要风险：直接跨步抽样可能违反采样定理，引入混叠；对平移几个像素的输入，输出也可能出现明显变化。需要更强平移稳定性时，可在降采样前加入低通滤波。

---

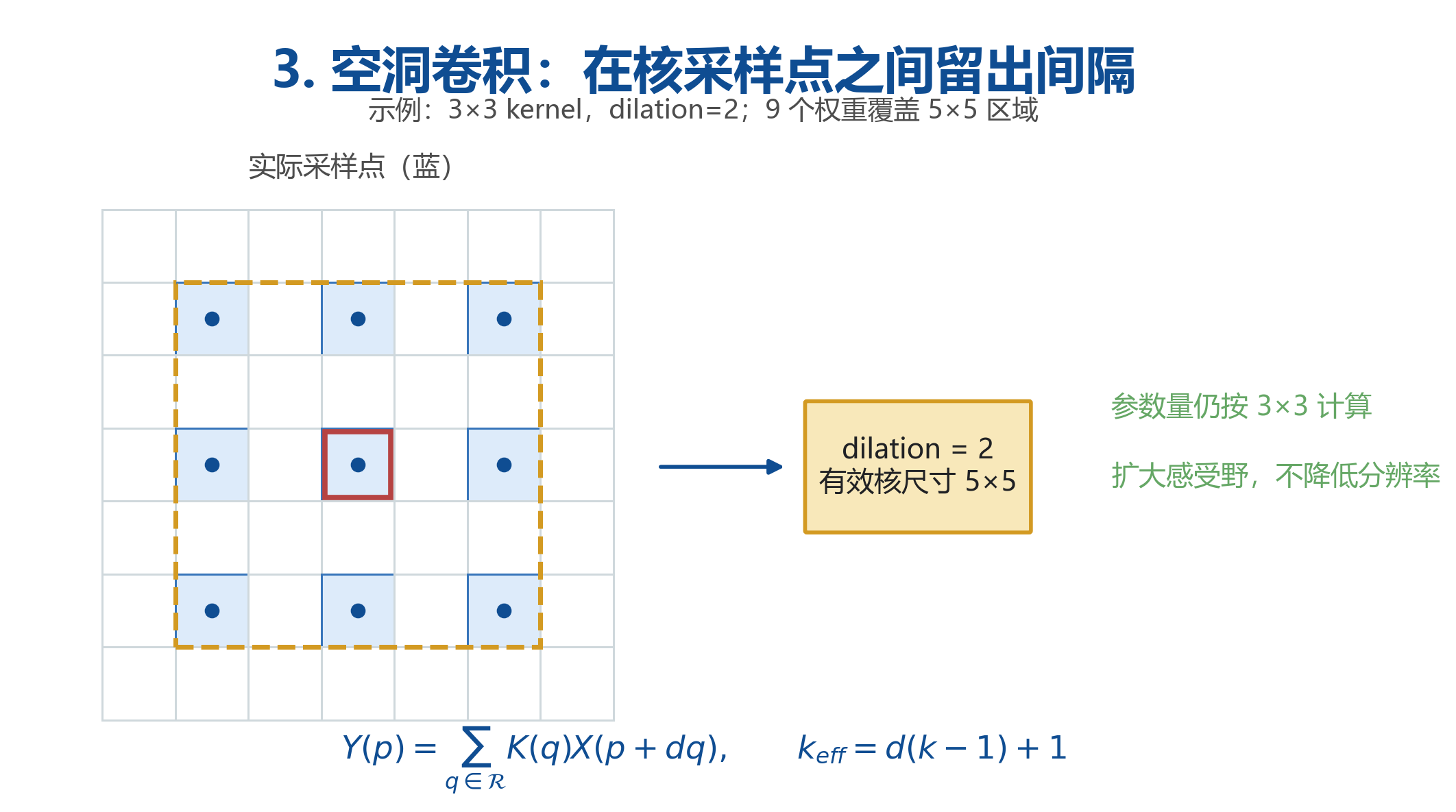

3. 空洞卷积（Dilated / Atrous Convolution）

空洞卷积在卷积核相邻采样点之间留出固定间隔。它仍然使用相同数量的核权重，却能覆盖更大的输入范围。

对采样偏移集合 $\mathcal{R}$，空洞卷积为

$$Y(p)=\sum _{q\in \mathcal{R}}K(q)X(p+dq).\text{\hspace{1em}(5)}$$

大小为 $k$、空洞率为 $d$ 的一维有效核尺寸是

$$k_{eff}=d(k-1)+1.\text{\hspace{1em}(6)}$$

因此，$3\times 3$、$d=2$ 的二维卷积仍只有 9 个空间权重，但采样范围相当于 $5\times 5$。

优点：不增加核参数量、不降低特征图分辨率即可扩大理论感受野。
缺点：连续多层采用相同的大空洞率会反复跳过部分输入位置，形成栅格效应；在图像边缘还会有更多采样点落入填充区域。

空洞卷积广泛用于语义分割和长序列建模。Yu 和 Koltun 在 2015 年系统展示了它对多尺度上下文聚合的作用[2]。

---

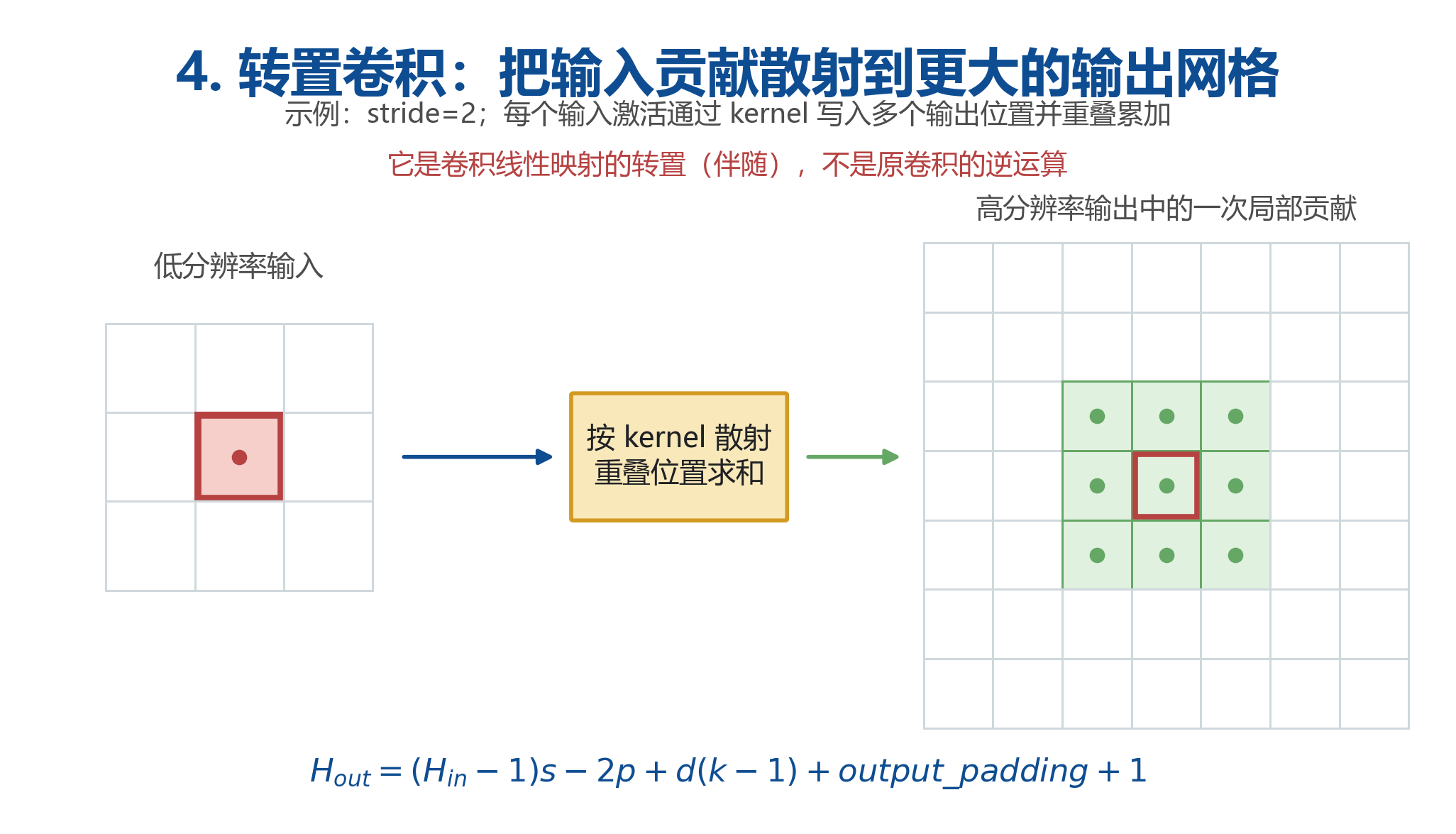

4. 转置卷积（Transposed Convolution）

转置卷积把低分辨率输入中的每个激活，通过卷积核“散射”到更大的输出网格，并在重叠位置累加，因此常被用于可学习上采样。

若普通卷积向量化后写为

$$y=C_{K}x,$$

转置卷积计算

$$z=C_K^{\mathsf{T}}y.\text{\hspace{1em}(7)}$$

它是卷积线性映射的转置或伴随，不是 $C_K^{-1}$，所以“反卷积”并不是严格名称。

一维输出尺寸为

$$H_{out}=(H_{in}-1)s-2p+d(k-1)+o_p+1,\text{\hspace{1em}(8)}$$

其中 $o_p$ 是 output_padding。

当核大小和步幅的组合使不同输出位置获得不同数量的重叠贡献时，输出容易出现棋盘格伪影 [3]。常见替代方案是先做 nearest/bilinear 插值，再使用标准卷积。

---

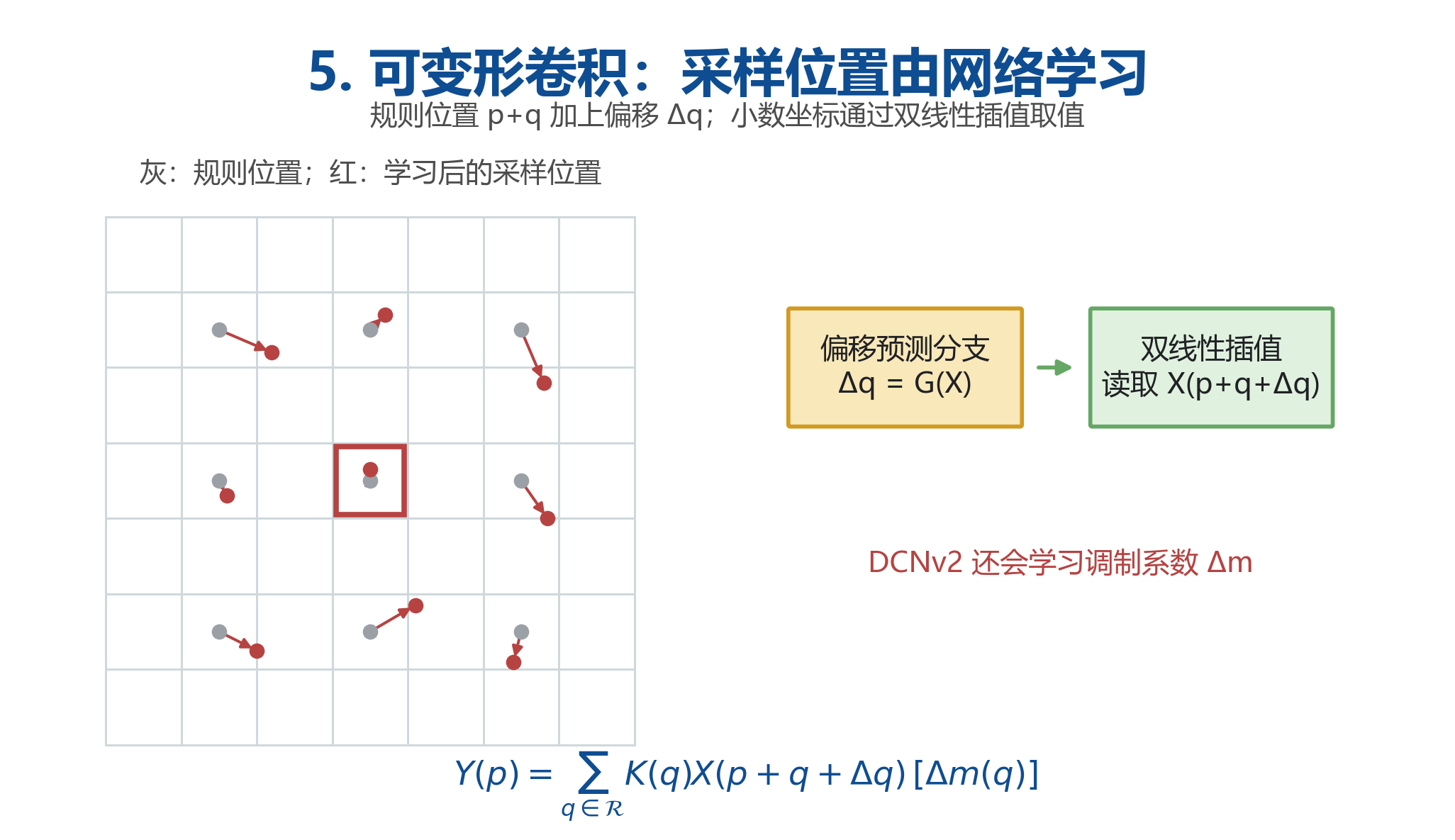

5. 可变形卷积（Deformable Convolution）

标准卷积的采样形状固定；可变形卷积为每个规则采样点学习偏移，使卷积窗口能够贴合目标的形状、姿态和透视变化。

DCNv1 的计算为

$$Y(p)=\sum _{q\in \mathcal{R}}K(q)X(p+q+\Delta q),\text{\hspace{1em}(9)}$$

其中 $\Delta q$ 由额外的偏移预测分支从输入特征中生成。偏移通常是小数，实际取值通过双线性插值完成。

DCNv2 再为每个采样点学习调制系数 $\Delta m(q)\in [0,1]$：

$$Y(p)=\sum _{q\in \mathcal{R}}K(q)X(p+q+\Delta q)\Delta m(q).\text{\hspace{1em}(10)}$$

适用场景：目标检测、实例分割、姿态估计，以及非刚性物体或几何变化明显的任务。
工程代价：偏移预测、双线性插值和不规则内存访问都会增加真实延迟；只比较卷积核本身的 FLOPs 会低估成本 [4][5]。

---

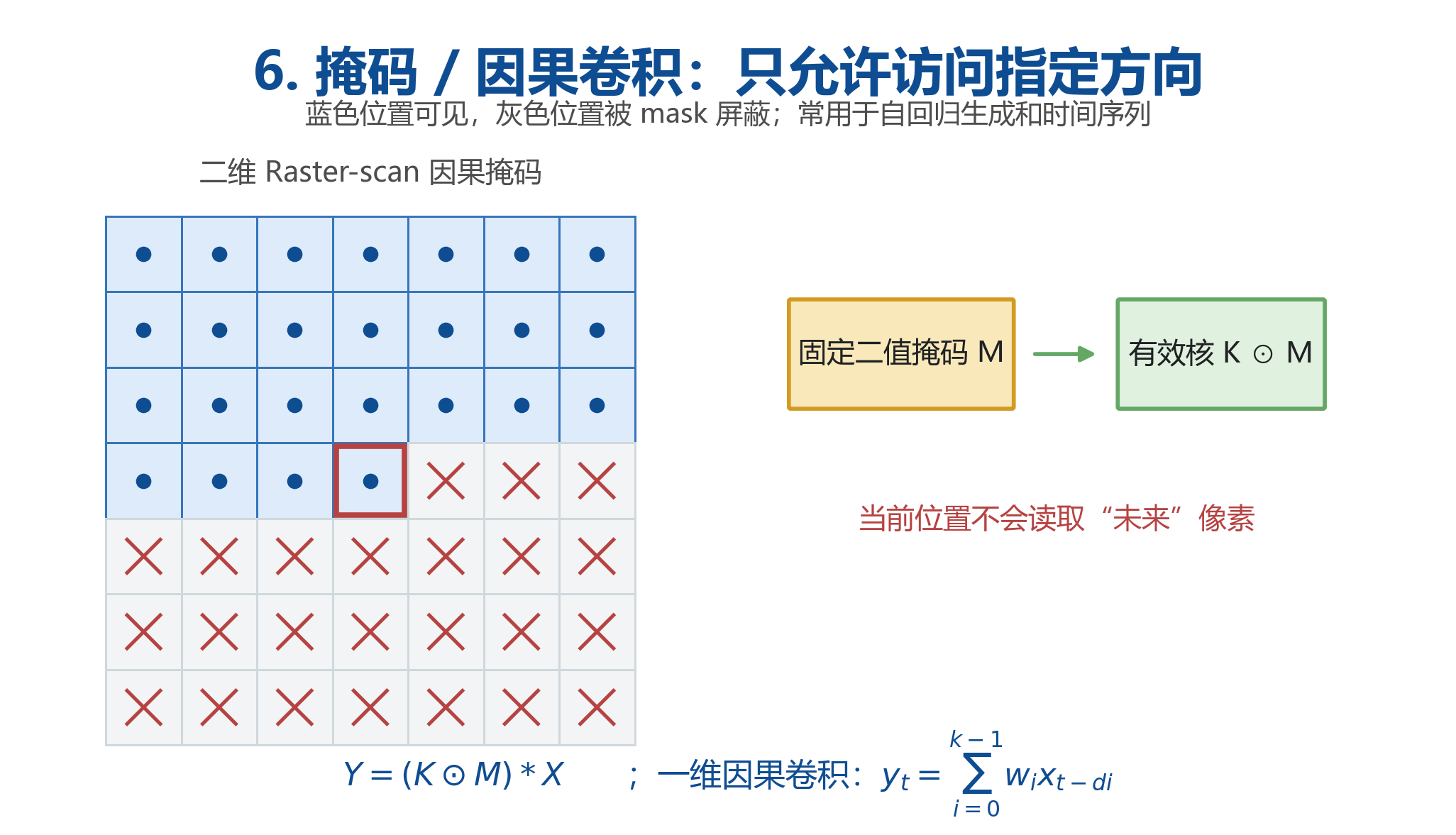

6. 掩码卷积与因果卷积（Masked/Causal Convolution）

掩码卷积使用固定的可见性规则，强制卷积只能访问指定位置。因果卷积是其中最常见的一类：预测当前位置时不能读取未来信息。

给定二值掩码 $M$，有效卷积核为

$$K_{eff}=K\odot M,$$

因此

$$Y=(K\odot M)\ast X.\text{\hspace{1em}(11)}$$

在一维序列上，空洞因果卷积可写为

$$y_t=\sum _{i=0}^{k-1}{w}_i{x}_{t-di}.\text{\hspace{1em}(12)}$$

式（12）只访问 $t,t-d,t-2d,\dots$，不会读取 $t+1$ 之后的值。

二维 PixelCNN 使用固定掩码按照从上到下、从左到右的顺序生成像素 [6]；WaveNet 则使用因果空洞卷积扩大音频序列上的历史范围 [7]。

---

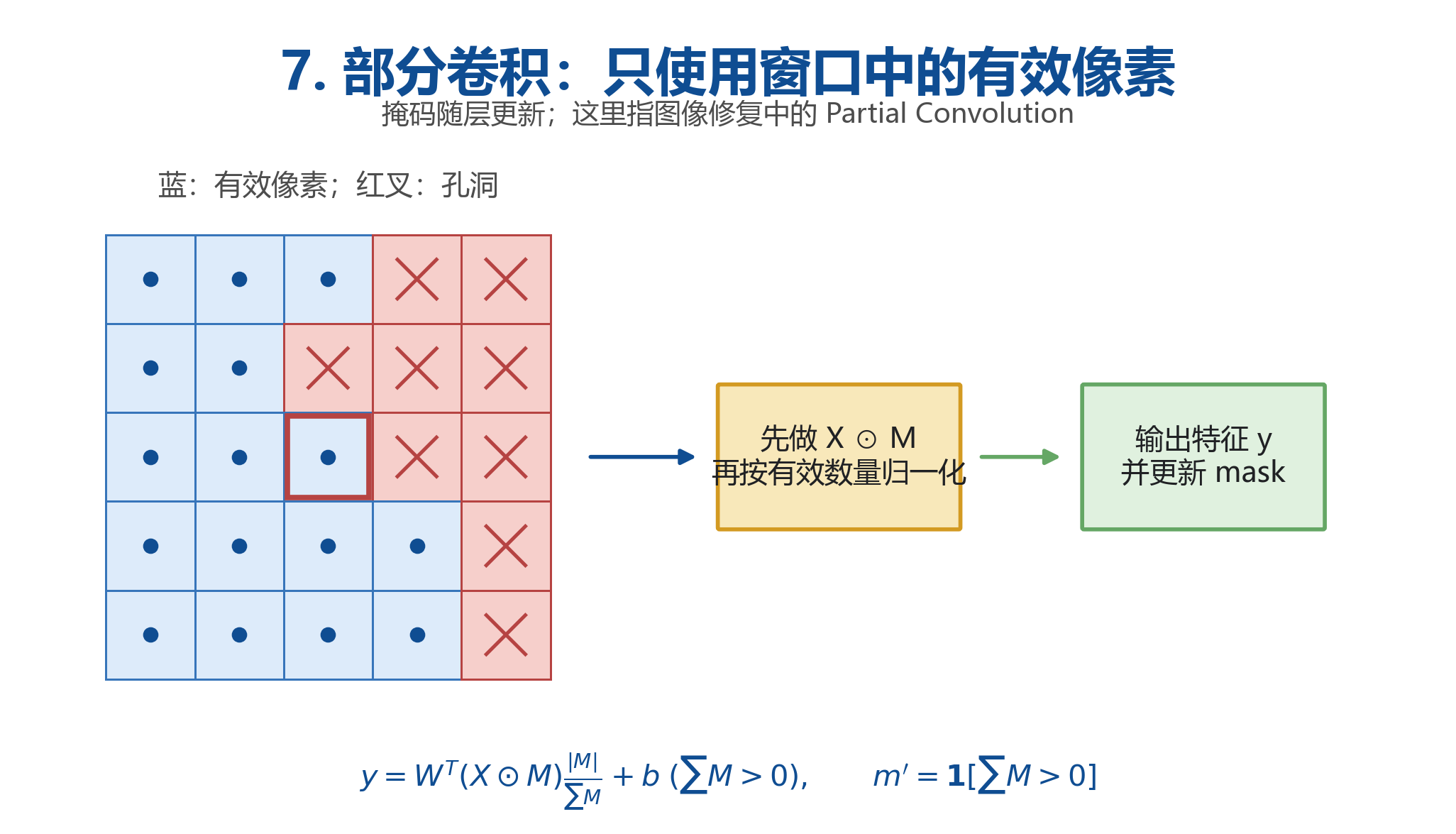

7. 部分卷积（Partial Convolution，用于图像修复）

部分卷积根据输入掩码，只使用当前窗口中的有效像素。与固定因果掩码不同，它的可见位置由数据中的孔洞区域决定，而且掩码会随网络层数更新。

设 $M$ 是当前窗口的二值有效掩码，$|M|$ 表示窗口元素总数。部分卷积为

$$y=\{\begin{array}{ll}{W}^{\mathsf{T}}(X\odot M)\frac{|M|}{\sum M}+b,& \sum M>0,\\ 0,& \sum M=0.\end{array}\text{\hspace{1em}(13)}$$

输出掩码更新为

$$m^{\prime }=1[\sum M>0].\text{\hspace{1em}(14)}$$

$|M|/\sum M$ 用于补偿有效像素数量变化。只要窗口中至少有一个有效位置，下一层对应位置就会变为有效，孔洞因此逐层缩小 [8]。

这里的 Partial Convolution 是图像修复算子，不是 FasterNet 中“只对部分通道做卷积”的 PConv。

---

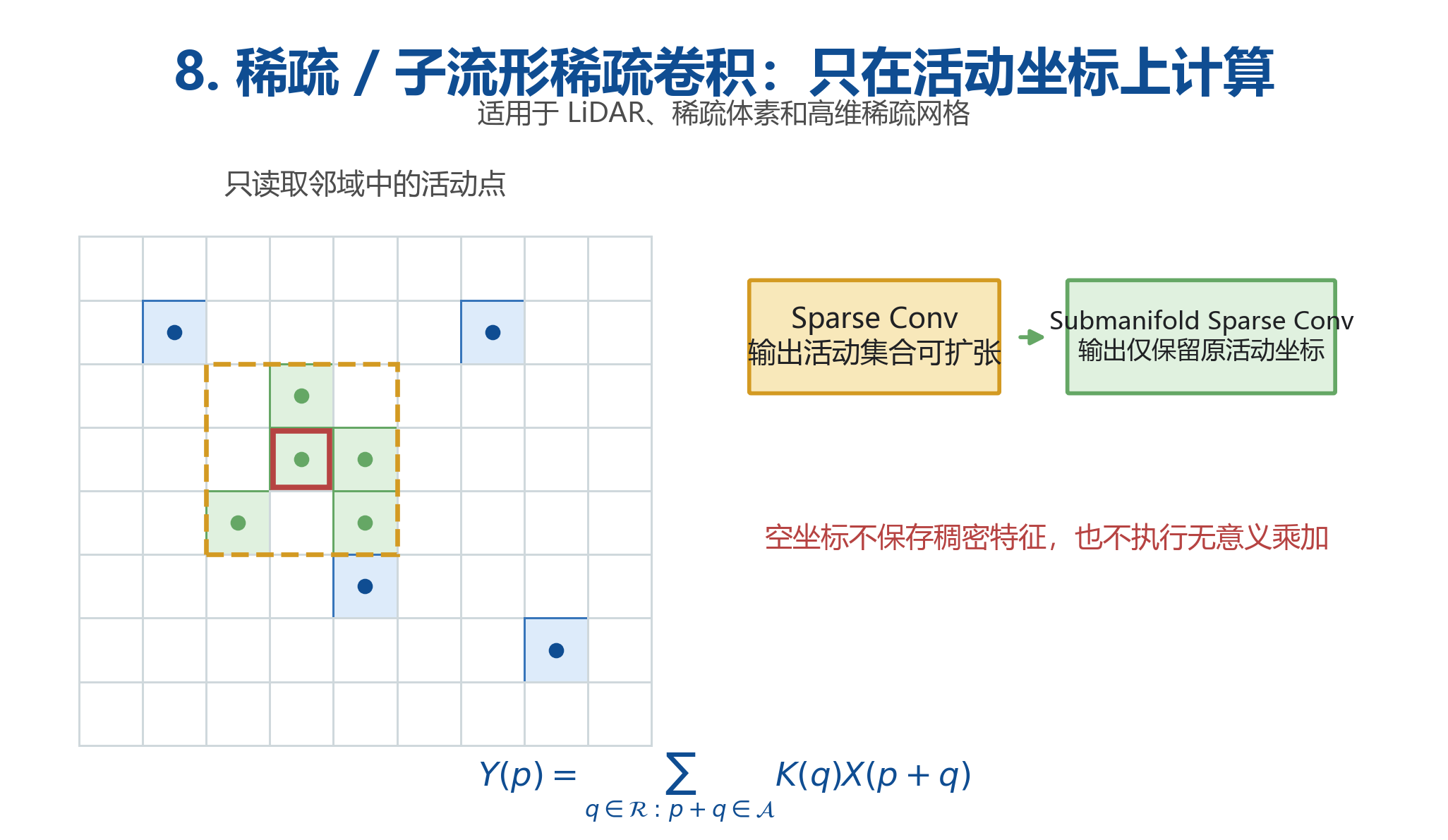

8. 稀疏卷积与子流形稀疏卷积

稀疏卷积只在活动坐标上存储和计算特征，避免对大面积空位置执行乘加。其采样邻域仍是规则网格，但只有真实存在的坐标参与累加。

设活动坐标集合为 $\mathcal{A}$，则

$$Y(p)=\sum _{q\in \mathcal{R}:p+q\in \mathcal{A}}K(q)X(p+q).\text{\hspace{1em}(15)}$$

两者的区别在输出活动集合：

• 普通稀疏卷积：只要卷积核覆盖到某个输出位置，该位置就可能被激活，所以活动集合会逐层扩张；
• 子流形稀疏卷积：只在原输入已经活动的坐标产生输出，活动集合不因普通卷积而膨胀。

子流形稀疏卷积特别适合 LiDAR 点云体素化、稀疏三维场景和高维稀疏网格[9]。

---

9. 总结

按采样几何观察卷积，可以归纳为四种变化：

1. 改变输出中心间距：步幅卷积；
2. 改变窗口内部间距或坐标：空洞卷积、可变形卷积；
3. 改变位置的可见性：掩码/因果卷积、部分卷积、稀疏卷积；
4. 改变贡献写入输出的方式：转置卷积。

标准卷积提供连续规则基准。步幅卷积负责下采样，空洞卷积扩大覆盖范围，转置卷积进行可学习上采样，可变形卷积学习几何偏移，掩码与部分卷积限制可见位置，稀疏卷积则跳过不存在的坐标。这八类都可以用“采样坐标、可见集合和输出坐标”统一理解。

---
