基于YOLO11的下水管道六类缺陷检测：从数据集解析到模型训练实践

引言

城市地下管网的健康监测是市政基础设施维护的重要环节。传统的人工巡检方式存在效率低、漏检率高、数据回溯困难等问题。随着深度学习技术的发展，基于计算机视觉的管道缺陷自动检测正在成为行业趋势。本文将围绕下水管道六类缺陷数据集，详细介绍如何使用YOLO11模型进行目标检测训练的全流程，包括数据准备、标注解析、训练配置、验证评估以及常见问题分析。

下水管道内部近景，展示管壁纹理和初步开口状态。

数据集基本信息

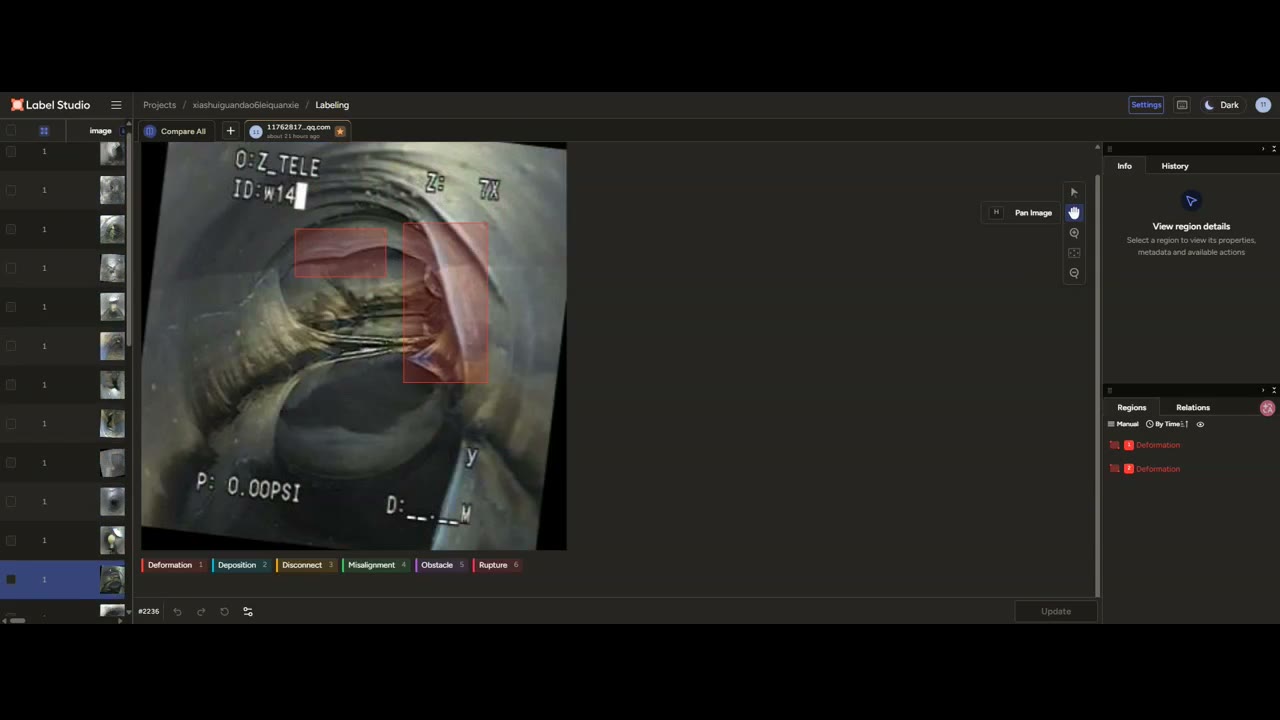

本教程使用的数据集来自“P188.下水管道六类缺陷数据集”，项目名称为xiashuiguandao6leiquanxie。数据集包含100张经过筛选的代表性管道内部图像，覆盖了六种常见缺陷类型。所有图像均来自实际管道检测视频的抽帧，并经过Label Studio工具进行了精细标注。

数据集结构

原始数据集目录结构如下：

dataset/
├── label_studio_import/
│   └── oss_selected_100/
│       ├── 100张图片视频.mp4
│       ├── images/          # 100张原始图片
│       ├── annotations/     # Label Studio导出JSON
│       └── config/          # 标注界面配置
└── 视频素材/
    └── 100张图片视频.mp4

标注类别说明

数据集包含以下六类缺陷，每类缺陷对应管道检测中的典型问题：

类别名称	中文含义	典型表现
Deformation	变形	管道内壁因外力或老化出现的形状改变
Deposition	沉积	管道底部堆积的泥沙、杂物等
Disconnect	脱节	管道连接处脱离或错位
Misalignment	错口	管道接口处对位不准
Obstacle	障碍物	管道内的异物堵塞
Rupture	破裂	管壁出现裂缝或破损

样本画面观察

通过分析数据集中的典型图像，可以直观了解各类缺陷的视觉特征。

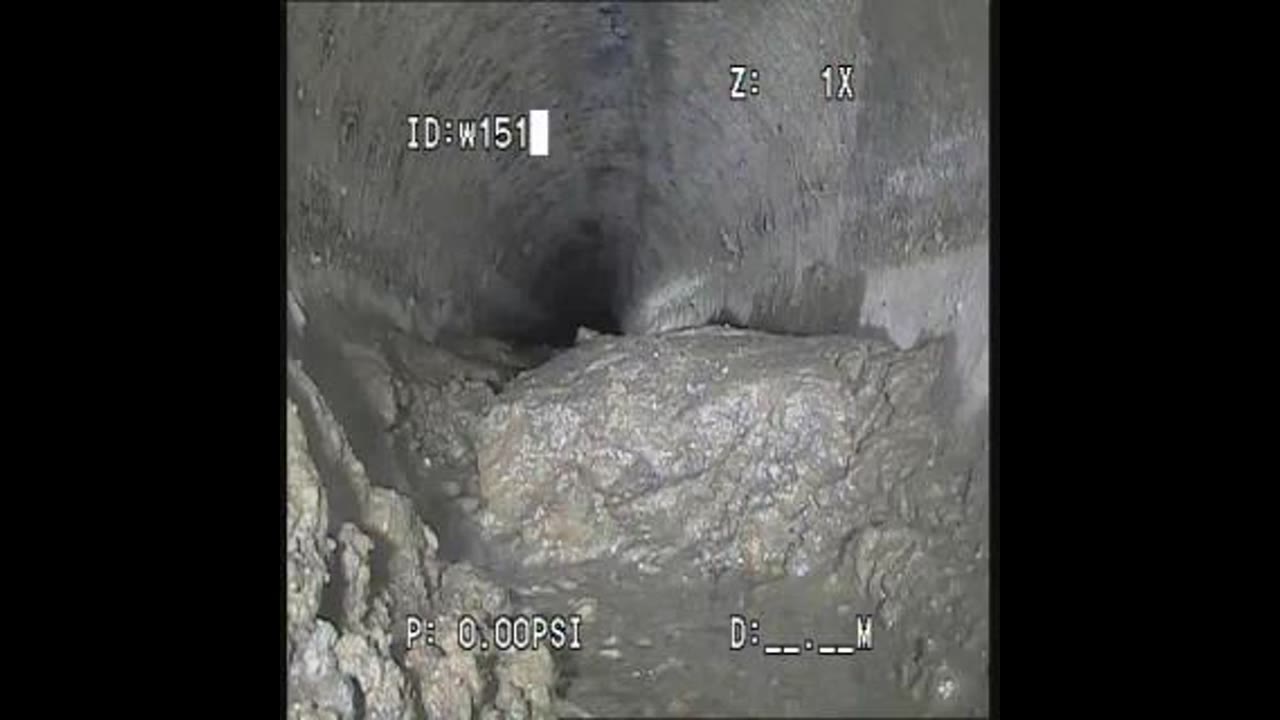

管道内部沉积物堆积，形成明显障碍，影响水流畅通。

上图展示了典型的沉积（Deposition）问题，管道底部堆积了大量杂物，严重影响了管道的通水能力。这类缺陷在视觉上较为明显，但需要模型能够区分沉积物与管道内壁的正常纹理。

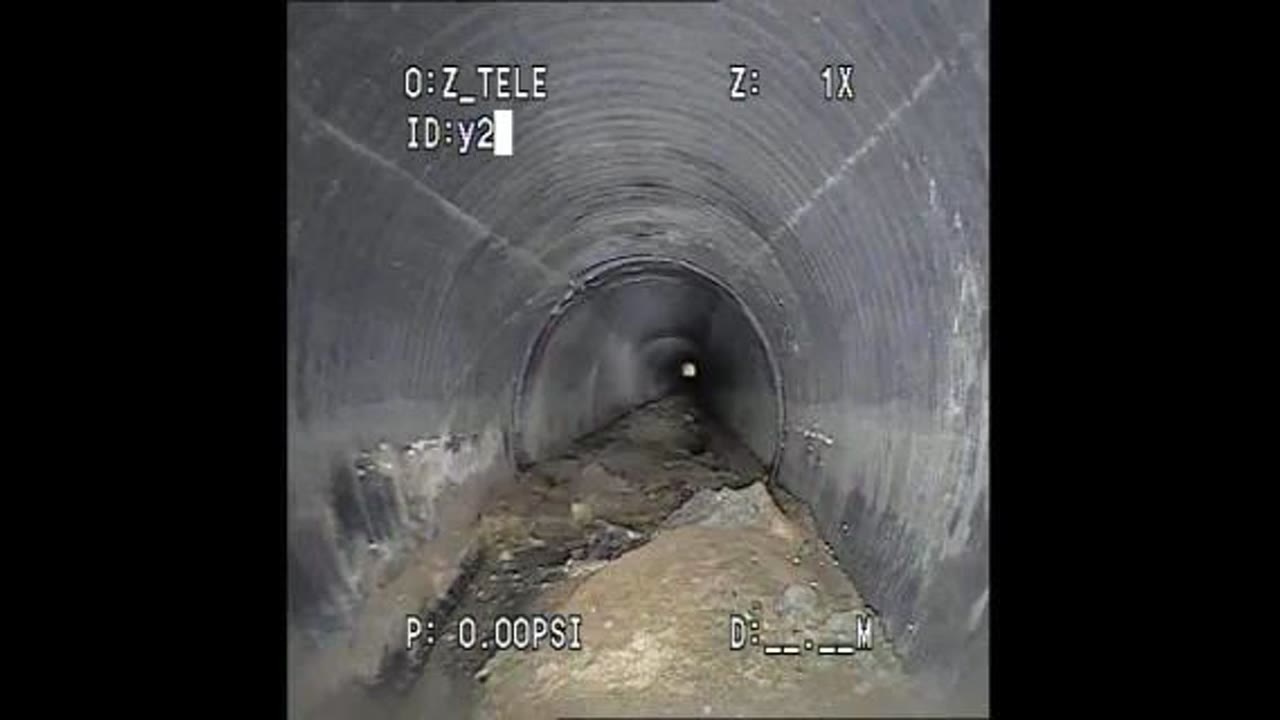

管道远端视角，显示整体走向及局部变形情况。

上图为管道远端视角，可以观察到管道整体走向以及局部的变形（Deformation）。这种远距离拍摄的场景对模型的感受野要求较高，小目标缺陷的检测难度会相应增加。

AI标注效果展示

以下是通过YOLO11模型进行推理后得到的标注效果图：

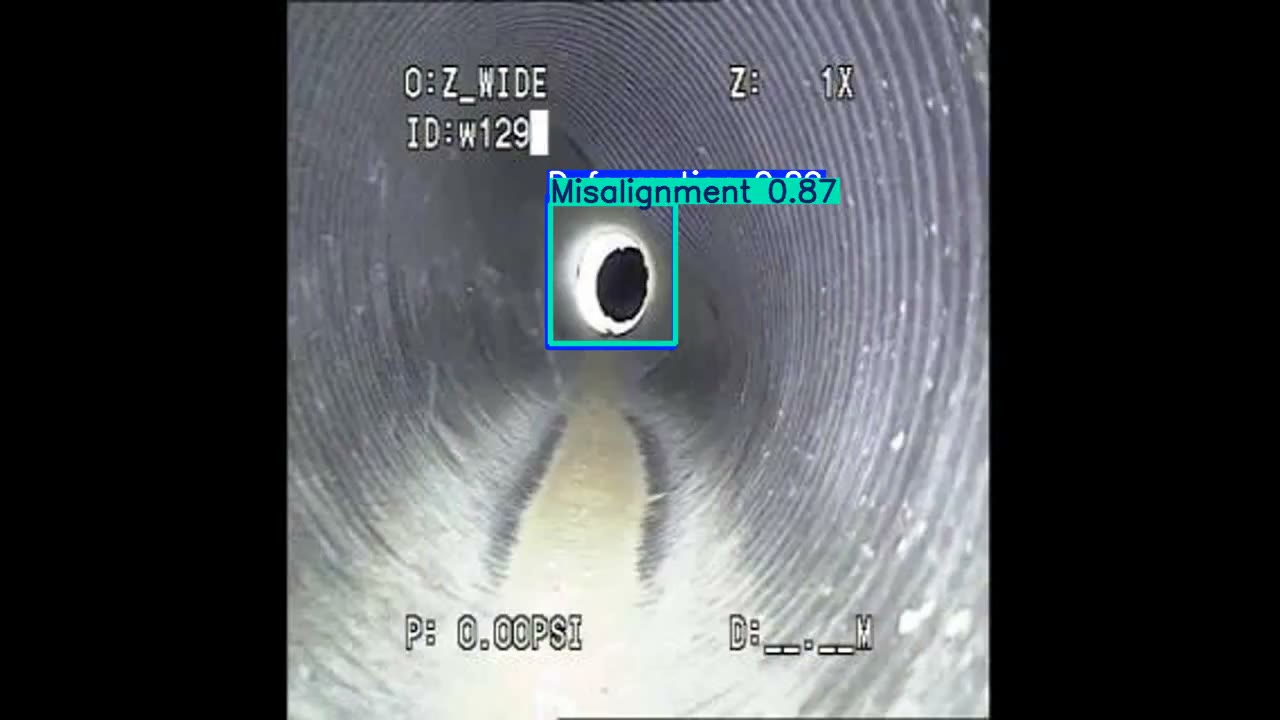

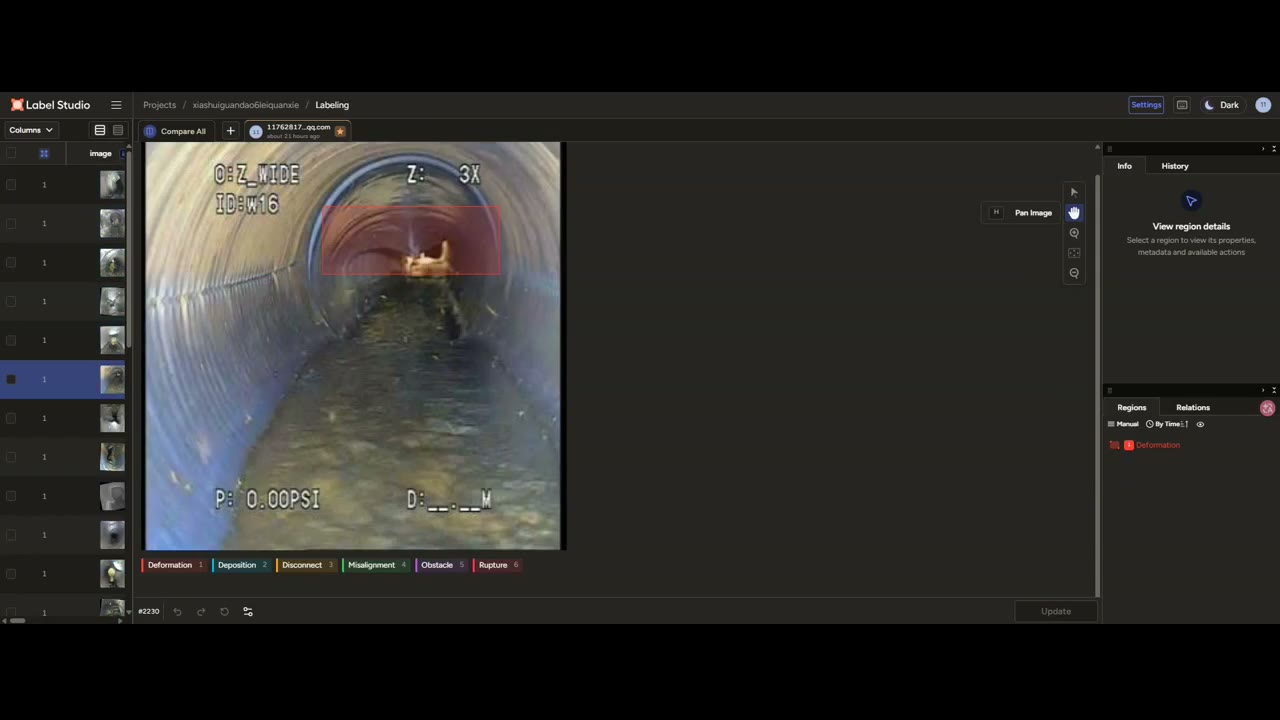

AI标注显示管道连接处存在错口缺陷，置信度较高。

上图展示了模型对错口（Misalignment）缺陷的识别结果，置信度为0.87。模型能够准确定位管道连接处的错位区域，这对后续的维修定位非常有帮助。

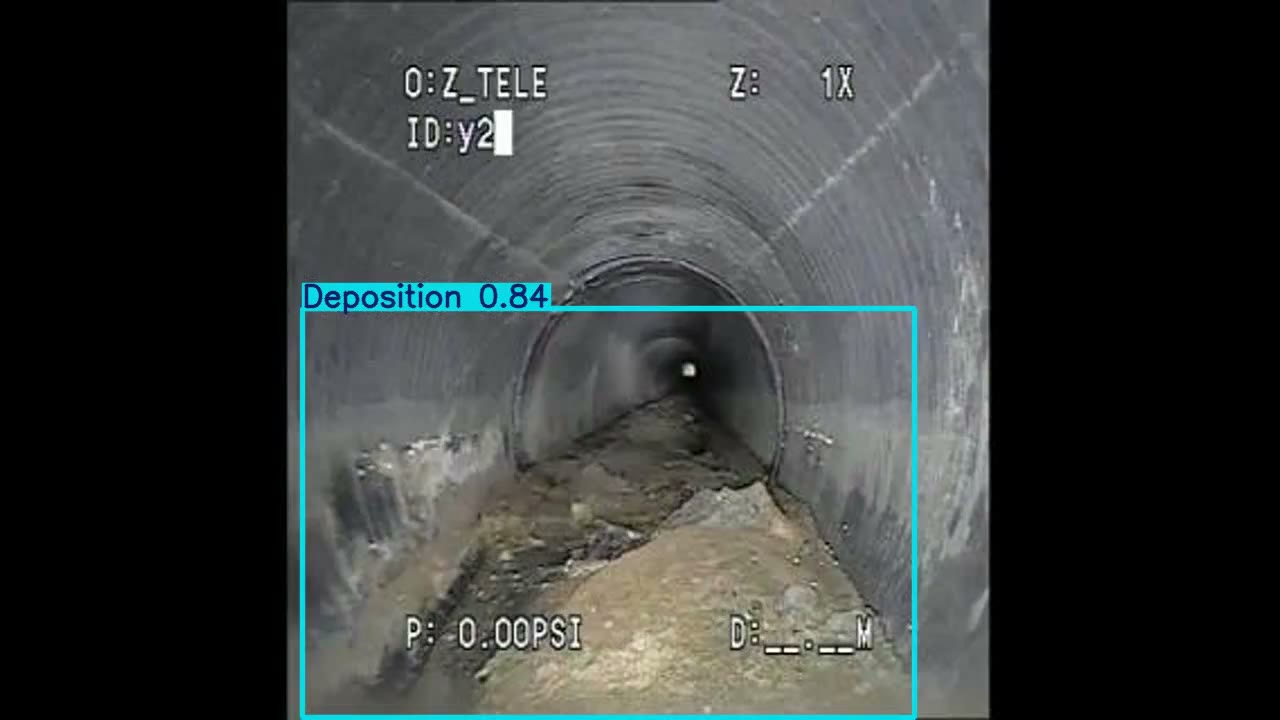

AI标注突出管道底部沉积物问题，置信度接近0.85。

沉积物（Deposition）的检测效果如上图所示，置信度为0.84。模型对管道底部的堆积物有较好的识别能力，但需要注意区分沉积物与管道内壁的阴影区域。

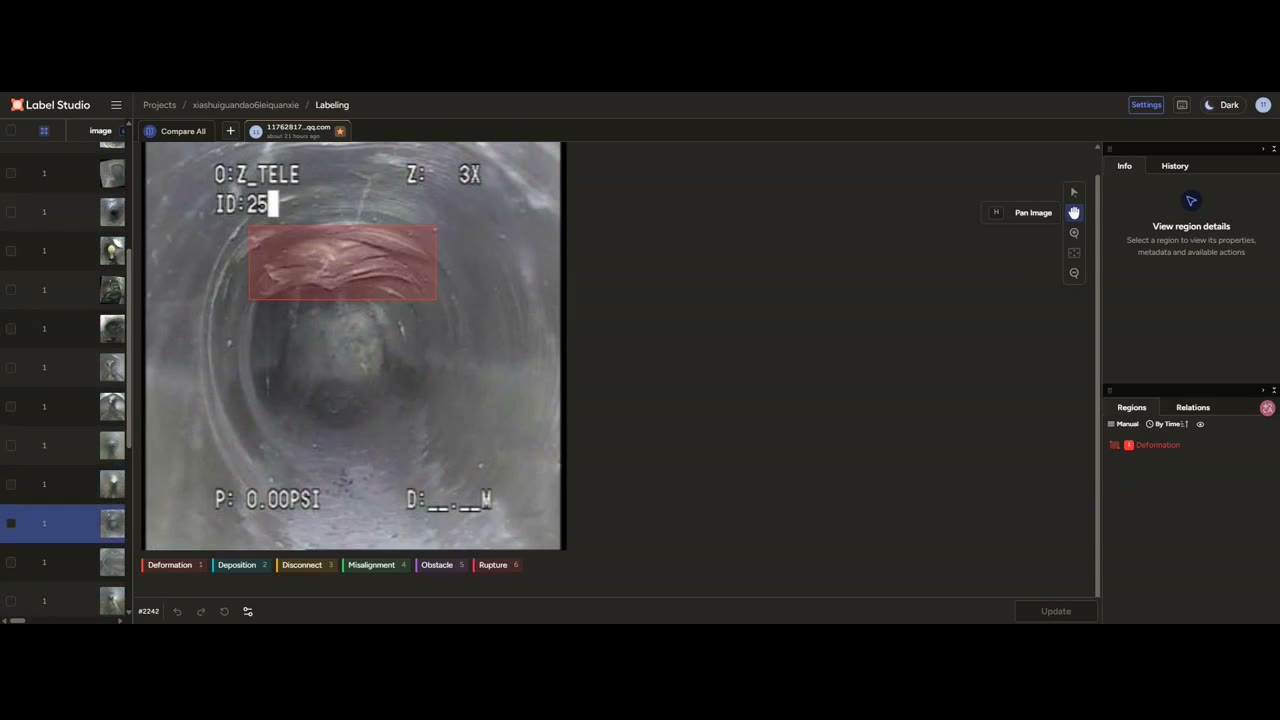

AI标注显示管道内壁存在明显变形，置信度为0.82。

变形（Deformation）的检测结果如上图，置信度为0.82。管道内壁的变形往往伴随着纹理变化，模型需要学习到这种结构性变化的特征。

训练流程建议

环境准备

使用YOLO11进行训练前，需要安装必要的依赖：

pip install ultralytics

数据集格式转换

YOLO11要求数据集采用以下目录结构：

dataset/
├── images/
│   ├── train/
│   ├── val/
│   └── test/
├── labels/
│   ├── train/
│   ├── val/
│   └── test/
└── data.yaml

需要将Label Studio导出的JSON格式标注转换为YOLO格式的txt文件。每个txt文件对应一张图片，内容格式为：

class_id x_center y_center width height

其中坐标值为归一化后的数值（0-1之间）。

数据配置文件

创建data.yaml文件，内容如下：

train: ./dataset/images/train
val: ./dataset/images/val
test: ./dataset/images/test

nc: 6
names: ['Deformation', 'Deposition', 'Disconnect', 'Misalignment', 'Obstacle', 'Rupture']

模型训练配置

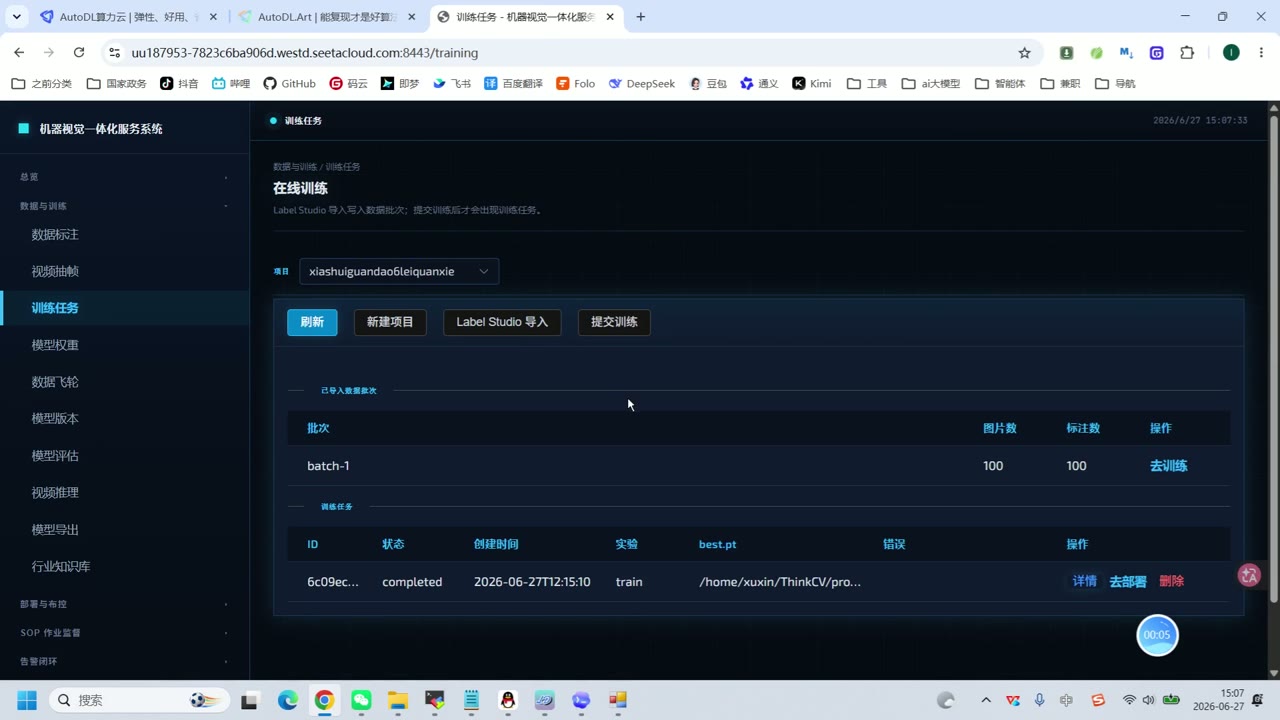

模型训练配置界面，采用高性能GPU进行深度学习训练。

训练时使用NVIDIA GeForce RTX 4080 SUPER GPU，输入图像尺寸设置为640x640。

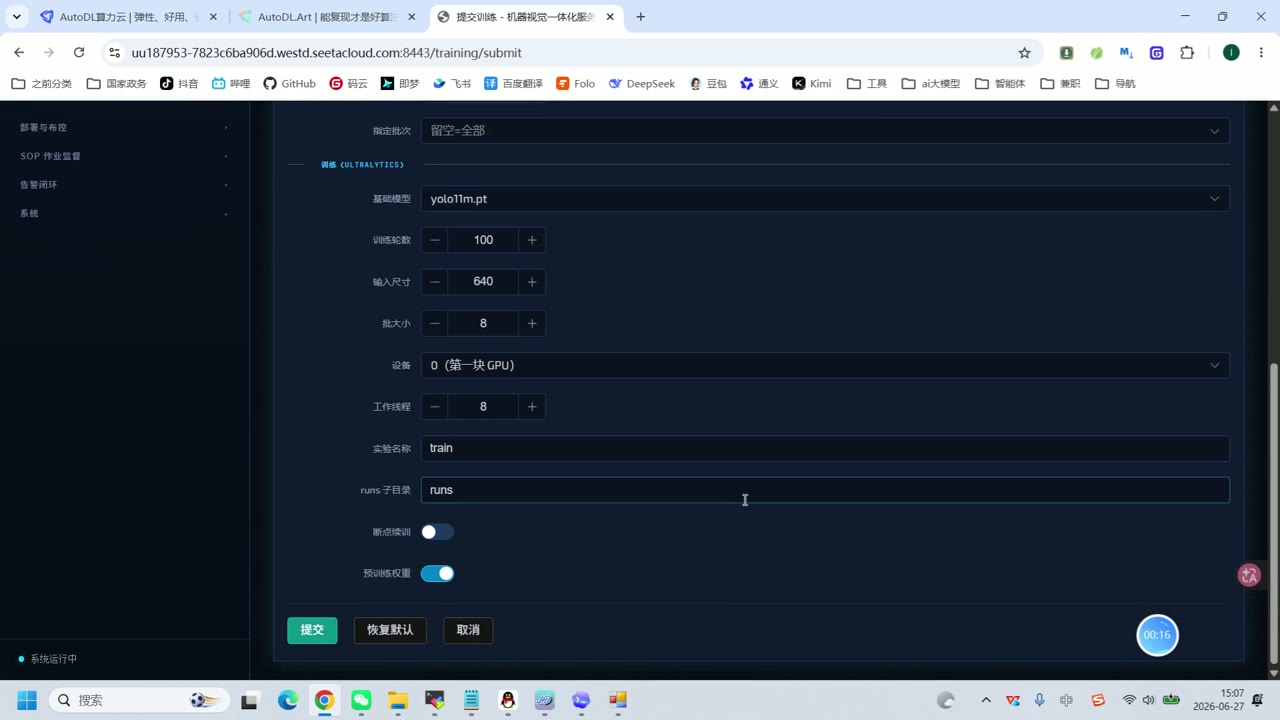

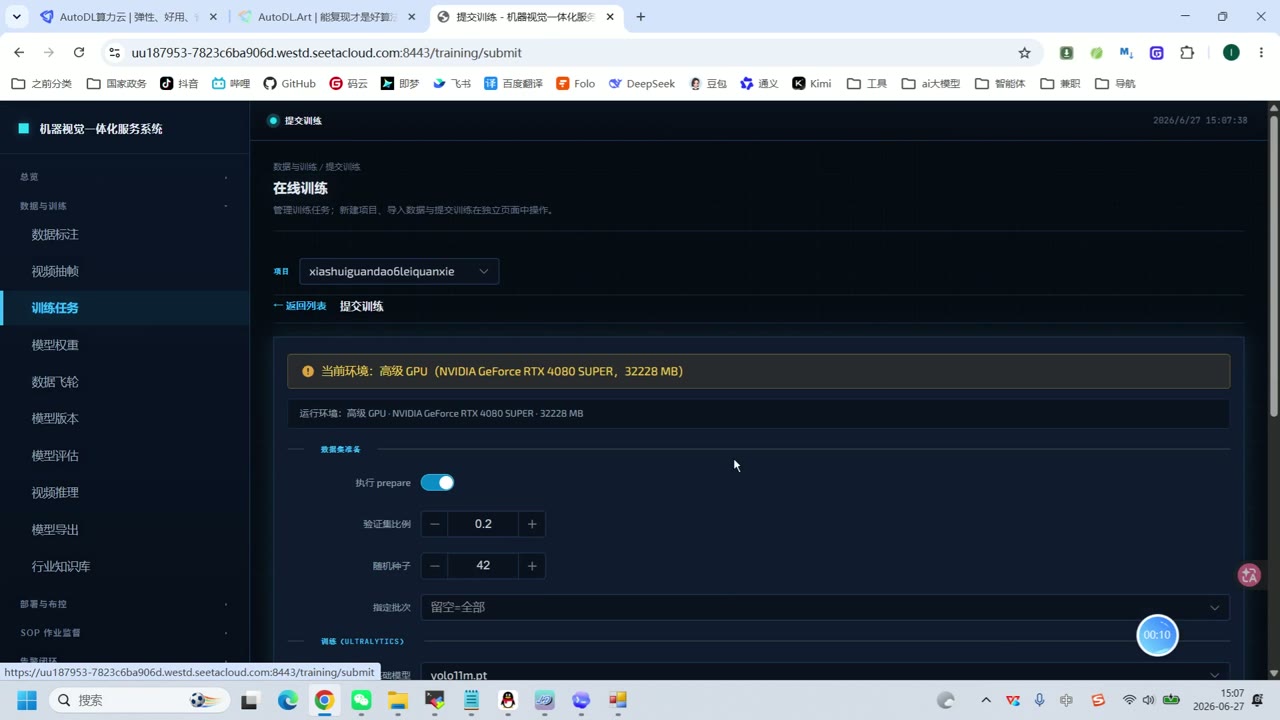

模型训练提交界面，详细配置了训练参数以优化模型性能。

训练参数设置：

训练轮数（epochs）：100
批量大小（batch size）：8
工作线程数（workers）：8
输入尺寸（imgsz）：640

训练命令

yolo train model=yolo11.pt data=data.yaml epochs=100 batch=8 imgsz=640 workers=8

模型训练进度界面，实时显示训练状态和时间消耗。

训练过程中，系统会实时显示损失曲线、mAP指标以及训练进度。对于100张图片的小数据集，训练时间通常在15-30分钟左右。

验证指标与误检漏检分析

验证结果展示

以下是模型在验证集上的表现：

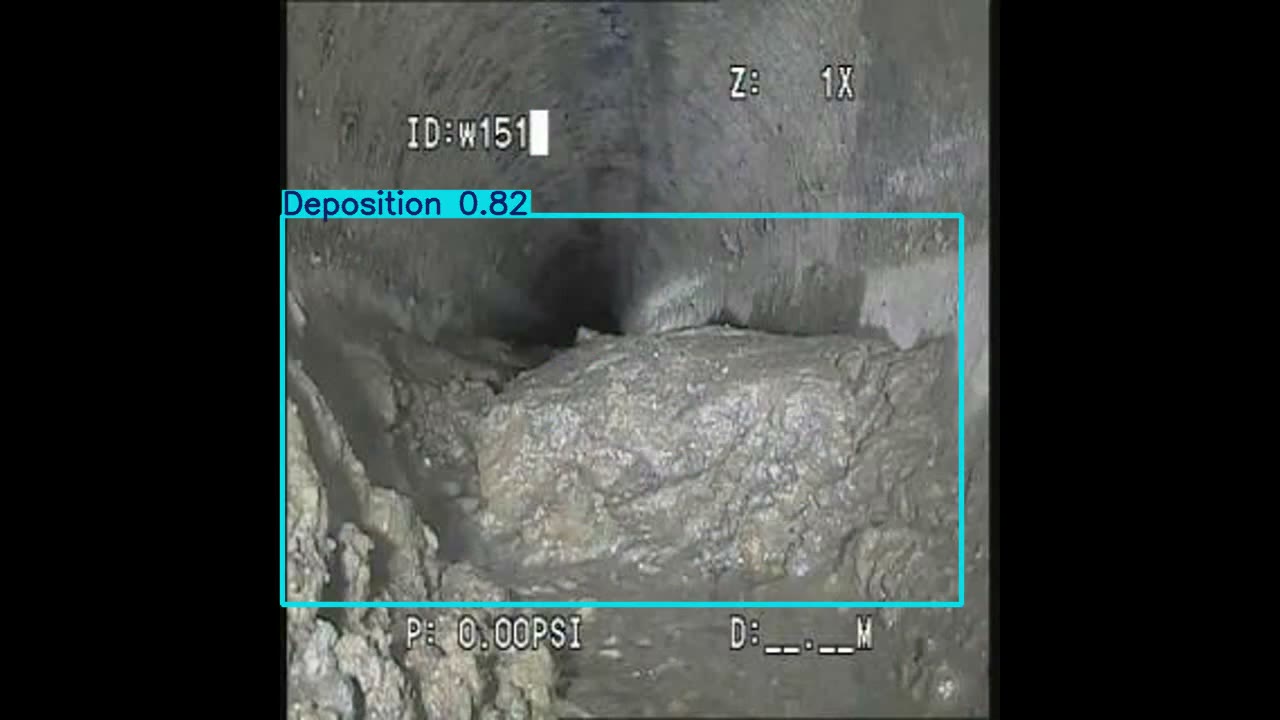

模型验证结果，沉积物缺陷识别准确，置信度为0.82。

模型验证结果，变形缺陷识别准确，置信度为0.84。

模型验证结果，错口缺陷识别准确，置信度高达0.87。

常见问题分析

1. 过拟合风险

由于数据集仅包含100张图片，模型在训练过程中容易出现过拟合。建议采取以下措施：

使用数据增强（如随机翻转、旋转、亮度调整等）
适当降低训练轮数
使用预训练权重进行迁移学习

2. 类间相似性

不同缺陷类型在视觉特征上存在相似性，例如：

沉积物（Deposition）与障碍物（Obstacle）在视觉上可能重叠
变形（Deformation）与破裂（Rupture）的纹理变化可能混淆

3. 小目标检测困难

部分缺陷区域较小且模糊，例如早期的裂缝或微小的错口。建议：

使用更高分辨率的输入图像（如1280x1280）
在标注时对微小缺陷进行精细标注
考虑使用多尺度训练策略

常见坑与解决方案

标注格式转换问题

Label Studio导出的JSON格式需要转换为YOLO格式。常见问题包括：

坐标归一化：Label Studio使用绝对坐标，需要转换为归一化坐标
类别索引：确保类别索引与data.yaml中的顺序一致
边界框格式：YOLO使用x_center y_center width height格式，需要从Label Studio的x y width height转换
