摘要

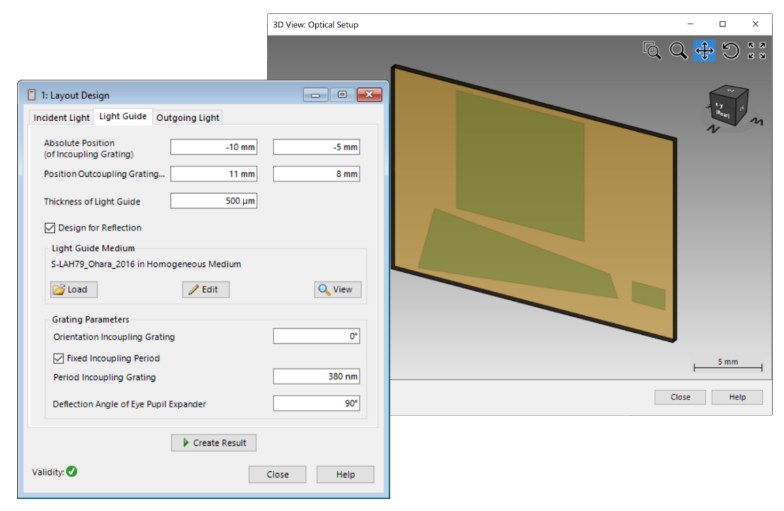

随着增强和混合现实(AR & MR)技术的发展，光波导器件已成为人们越来越关注的对象。为了帮助光学工程师设计这样的系统，VirtualLab Fusion提供了几个系统设计工具，将任务分解成一个受控的、循序渐进的过程。在这个用例中，我们演示了布局设计工具根据用户的规格自动生成“Hololens 1”类型(线性光栅下的1D-1D孔径扩张)系统的功能。

打开AR&VR布局设计计算器

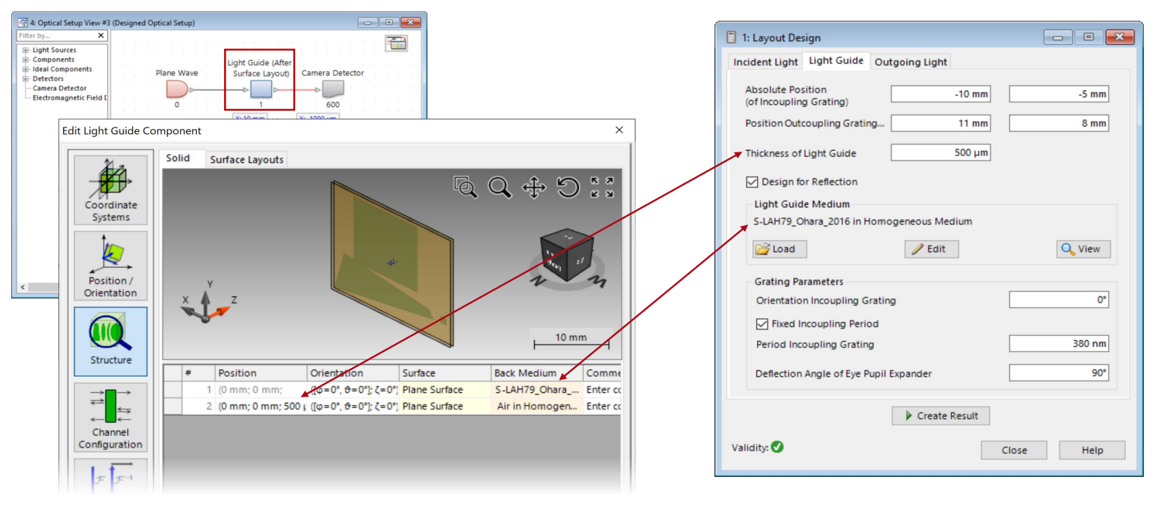

 布局设计工具（Layout Design tool）是Light Guide Toolbox Gold Edition中的一个特殊计算器。

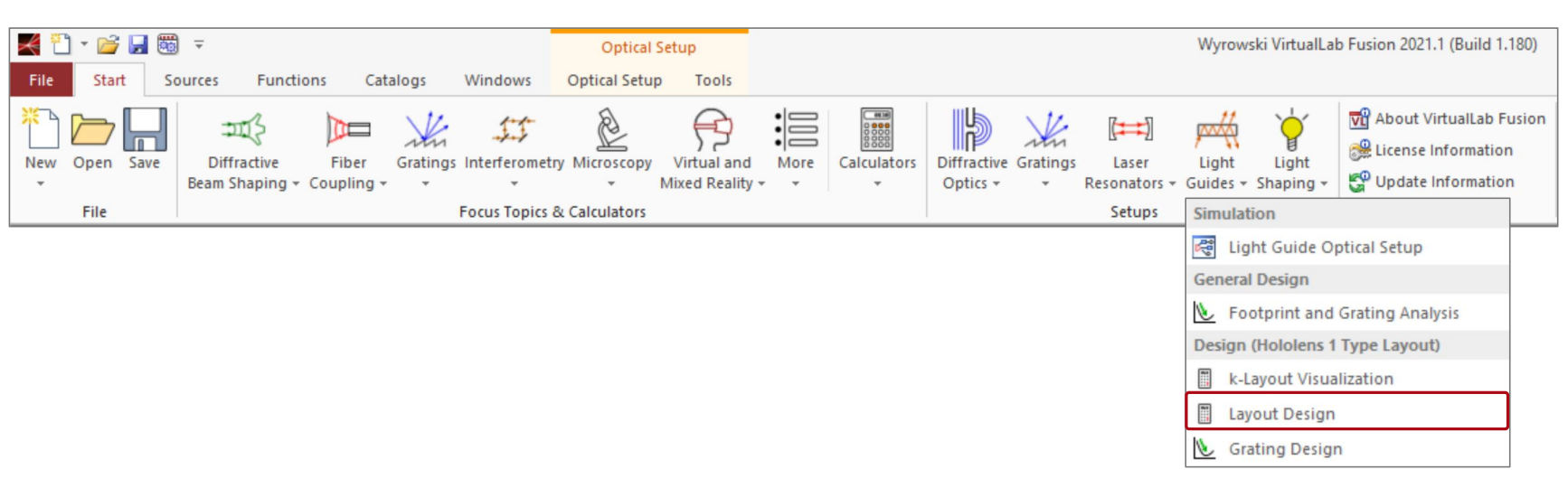

 它是在Start ribbon 主窗口的Light Guides部分初始化的。


布局设计——设置参数

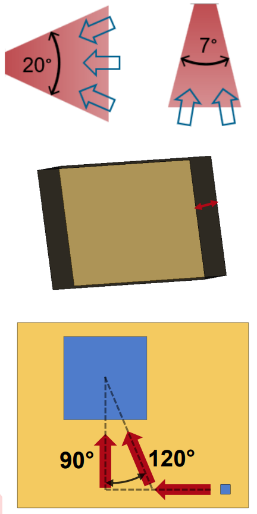

 视场范围（FOV）

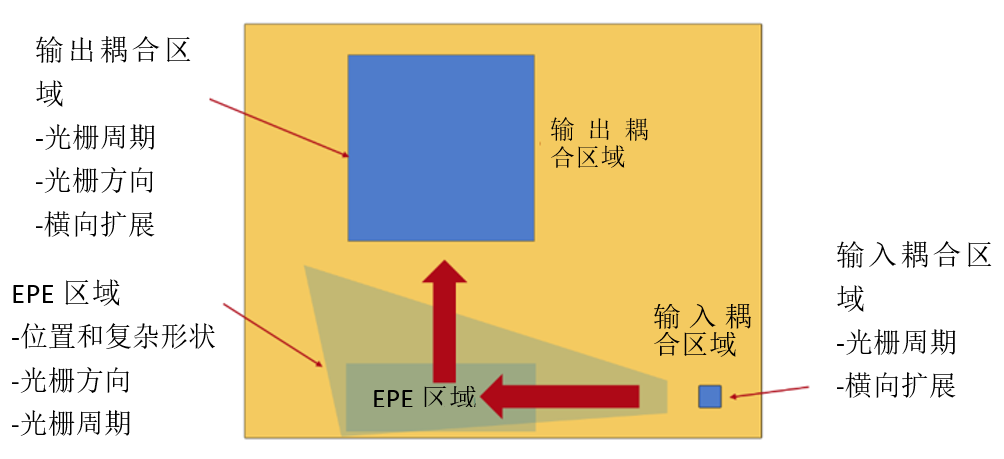

 输入输出耦合区域的位置和方向

 导厚度

 目瞳扩张(EPE)偏转


布局设计——计算参数

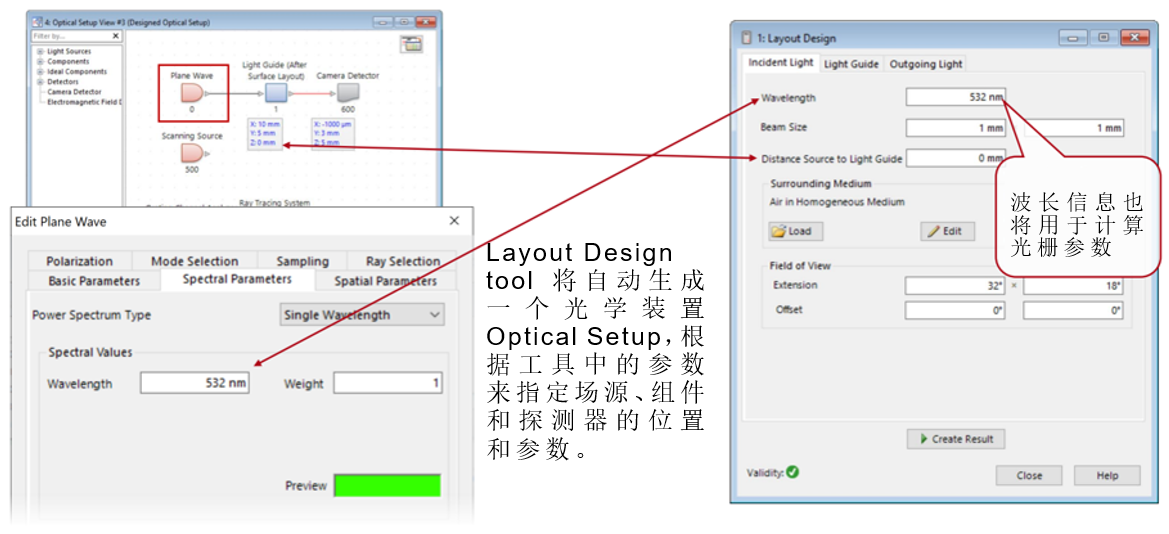

光波导光学设置的自动生成

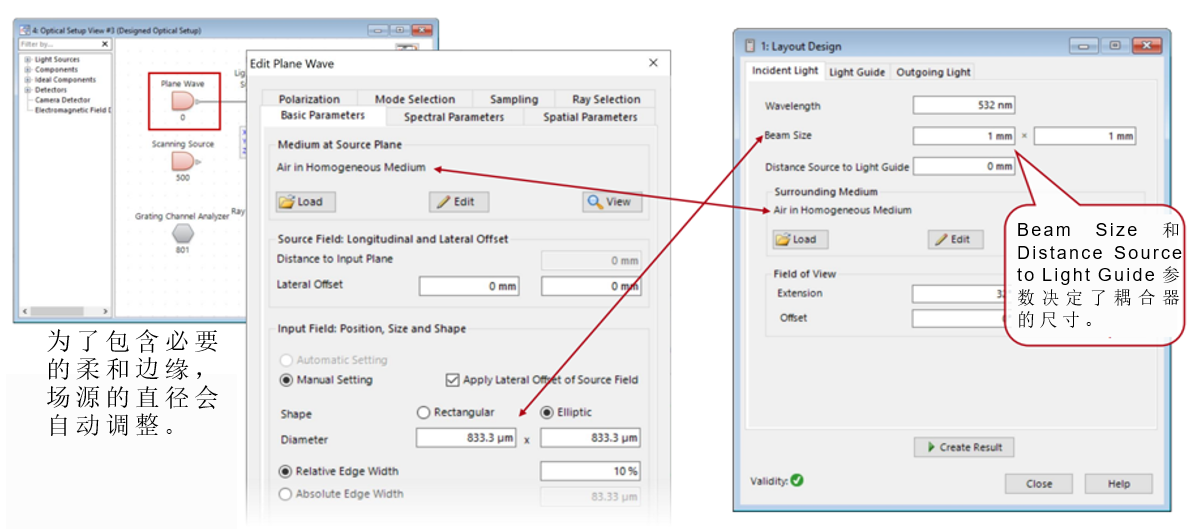

平面波源规范

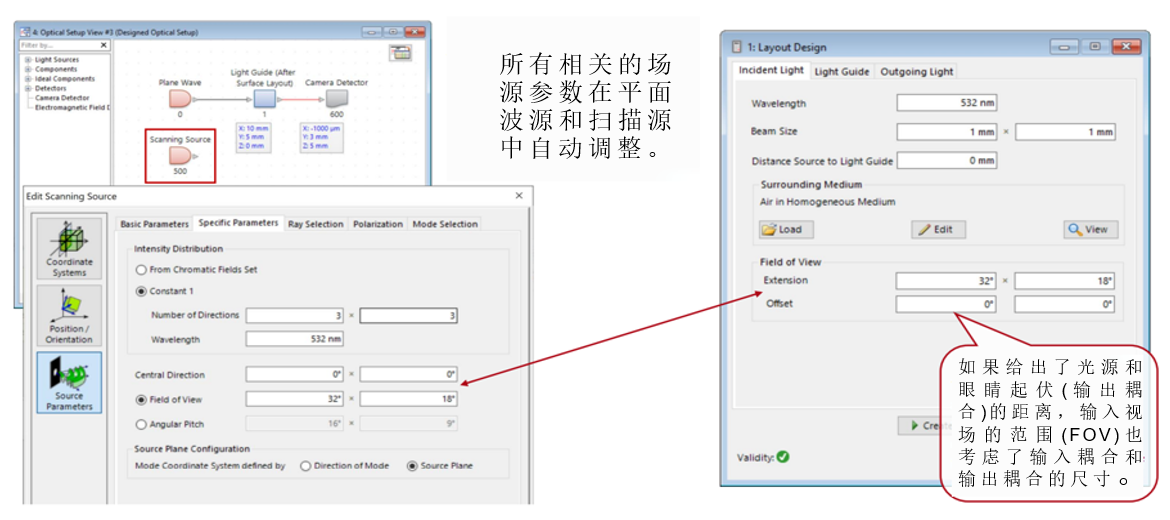

扫描场源规格



元件和光栅区域的定位

光导参数

传输或反射的设计

光栅区域的参数

光栅区域的参数

偏转角设置

探测器设置

参数相关性和贡献概述


结果
