这个文件实现了一个完整的 SuperPoint 风格的局部特征（关键点 + 描述子）检测与匹配框架，基于 TensorFlow 1.x。整个模型包括检测头（detector head）、描述子头（descriptor head）、对应的损失函数以及后处理中的非极大值抑制（NMS）。下面我将分模块详细分析。

1. 整体框架概览

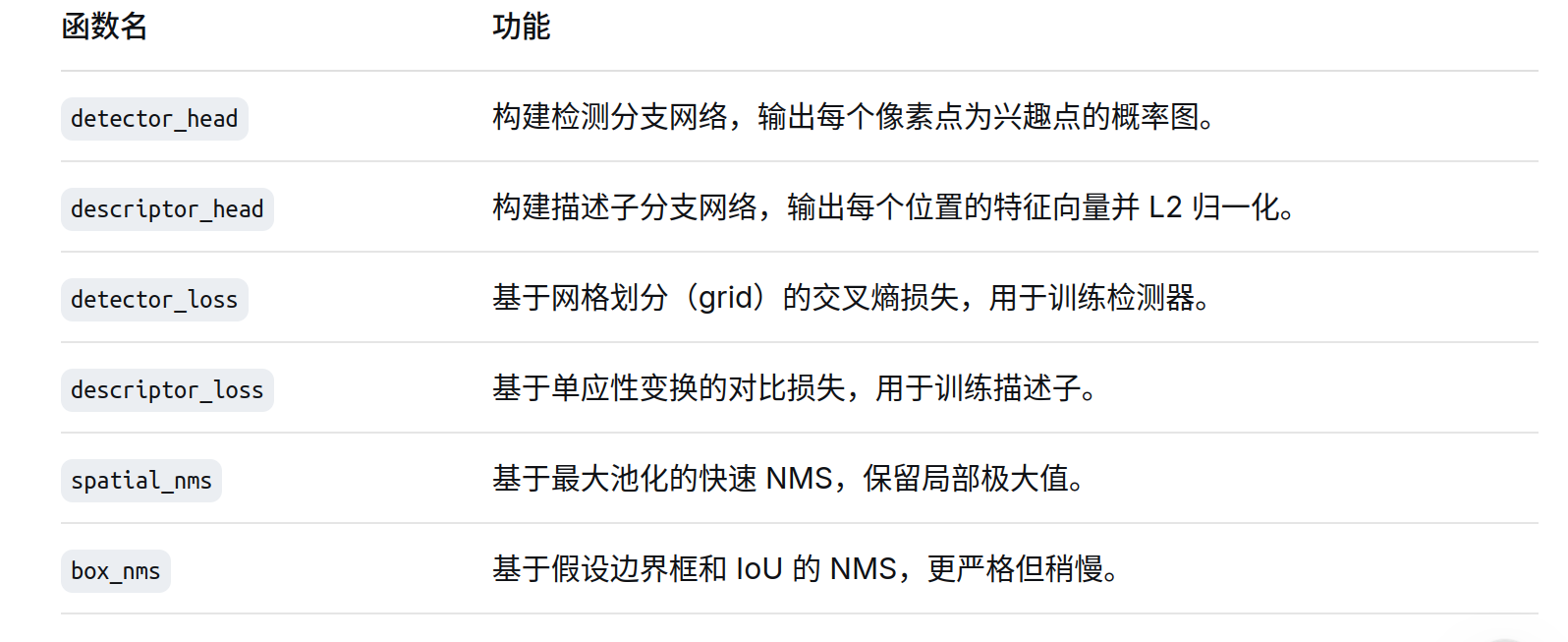

文件结构主要包含以下几个部分：
在这里插入图片描述

2. 检测头（Detector Head）

2.1 网络结构

def detector_head(inputs, **config):
    # 两个 vgg_block
    x = vgg_block(inputs, 256, 3, 'conv1', activation=tf.nn.relu, ...)
    x = vgg_block(x, 1+grid_size², 1, 'conv2', activation=None, ...)

输入：特征图（通常是 backbone 的输出，如 VGG 的中间层）。

输出通道数：1 + grid_size²。其中 grid_size 是超参数，典型值为 8。

每个空间位置预测 grid_size² + 1 个 logits：grid_size² 对应一个局部 grid_size × grid_size 区域内的每个偏移位置，多出的一个通道作为“无兴趣点”的 dustbin。

2.2 解码为全分辨率概率图

prob = tf.nn.softmax(x, axis=cindex)
prob = prob[:, :-1, :, :]           # 去掉 dustbin 通道
prob = tf.depth_to_space(prob, grid_size)   # 将通道重新排列为空间块
prob = tf.squeeze(prob, axis=cindex)        # 去掉单通道维度

先 softmax 得到每个网格内 grid_size²+1 个类的概率分布。

移除 dustbin 后，剩余的 grid_size² 个通道对应局部偏移的“存在概率”。

depth_to_space 将 [H, W, grid_size²] 变成 [H * grid_size, W * grid_size, 1]，即恢复到与原始输入图像相同的分辨率。

最终 prob 的形状为 [N, Hgrid_size, Wgrid_size]，每个像素的值表示该位置是兴趣点的概率。

这种设计使得网络可以在低分辨率特征图上进行高效计算，同时输出高分辨率的概率图。

3. 描述子头（Descriptor Head）

def descriptor_head(inputs, **config):
    x = vgg_block(inputs, 256, 3, 'conv1', activation=tf.nn.relu, ...)
    x = vgg_block(x, descriptor_size, 1, 'conv2', activation=None, ...)
    # 双线性插值上采样到 grid_size 倍
    desc = tf.image.resize_bilinear(desc, grid_size * tf.shape(desc)[1:3])
    desc = tf.nn.l2_normalize(desc, axis=cindex)

1、同样先经过两个卷积块，输出通道数为 descriptor_size（如 256）。

2、由于描述子也需要在原始图像分辨率上匹配关键点，因此将特征图通过双线性插值上采样到 grid_size 倍。

3、最后沿通道方向做 L2 归一化，使得描述子的范数为 1，便于后续点积相似度计算。

输出 descriptors 的形状为 [N, descriptor_size, Hgs, Wgs]（若 channels_first）或 [N, Hgs, Wgs, descriptor_size]（若 channels_last）。

4. 检测器损失（Detector Loss）

def detector_loss(keypoint_map, logits, valid_mask=None, **config):

keypoint_map：二值标签图，形状 [N, H, W]，1 表示该像素是兴趣点，0 表示不是。

logits：检测头第二个卷积块的原始输出（未经过 softmax），形状 [N, 1+gs², Hc, Wc]。

4.1 将真值标签转换为网格级别的索引

labels = tf.space_to_depth(keypoint_map[..., tf.newaxis], grid_size)   # [N, Hc, Wc, 1]
labels = tf.concat([2*labels, tf.ones(shape)], axis=3)                  # [N, Hc, Wc, 2]
labels = tf.argmax(labels + tf.random_uniform(...), axis=3)

1、将二值标签图用 space_to_depth 下采样到 [N, Hc, Wc, 1]，每个网格内如果有任何兴趣点，则该位置的值≥1？实际上 keypoint_map 是二值的，space_to_depth 会对每个 gs×gs 块内求和，结果可能是 0 或 >0。乘以 2 后变成 0 或 2。

2、然后在通道维拼接一个全 1 的通道（对应 dustbin 类）。这样每个网格位置上，如果原图中有兴趣点，则标签为 0（因为 [2, 1] 中 argmax 是 0）；如果没有兴趣点，则两个值分别是 [0, 1]，argmax 是 1。因此标签 0 表示“该网格内存在兴趣点（且具体偏移量后续由网络自己学习）”，标签 1 表示“不存在兴趣点（dustbin）”。

3、添加小随机数是为了防止 argmax 在数值相等时的不确定行为。

4.2 掩码处理

valid_mask = tf.space_to_depth(valid_mask, grid_size)
valid_mask = tf.reduce_prod(valid_mask, axis=3)   # 如果一个网格内有一个无效像素，整个网格无效

用于屏蔽图像边界附近的像素（例如由于 warp 产生的无效区域）。

4.3 损失计算

loss = tf.losses.sparse_softmax_cross_entropy(labels=labels, logits=logits, weights=valid_mask)

标准的交叉熵损失，每个网格位置预测 (1+gs²) 个类，但真实标签只有两个类（存在点 / 不存在点）。然而网络实际上还需要预测点在该网格内的具体偏移位置——这里的损失并没有监督偏移量！这说明该检测头依赖于一种“隐式”的学习方式：网络会自动学会将最大的激活分配给正确的偏移位置，因为 softmax 会让模型在多个类上产生分布，而损失只要求正确分类“有点/无点”。那么偏移位置的预测如何学习？实际上在 SuperPoint 中，检测头通过虚拟的“网格内偏移”分类来间接学习，但这里的损失函数似乎缺少了对偏移量真值的监督。通常 SuperPoint 会为每个网格内的兴趣点分配一个 one-hot 标签（grid_size² 个位置中的哪一个），但这里只用了二分类。这可能是简化版本，或者依赖数据集中兴趣点的稀疏性，让网络通过重建损失或其他方式学习。

注意：在原始 SuperPoint 中，检测头输出的 grid_size²+1 个通道会通过一个 depth_to_space 后与真实兴趣点图计算交叉熵损失（像素级分类）。而这里将真实兴趣点图下采样到网格级别，只判断网格内有没有点，丢失了偏移信息。这意味着模型可能无法学习到精确的亚网格位置，而是将所有概率均匀分配给网格内的所有像素？需要结合训练数据进一步确认。不过也可能作者在后面将概率图通过 depth_to_space 后，再与原始标签图计算损失，但这里并没有。所以这段代码的损失函数是不完整的，仅用于判断“网格内有兴趣点”的二分类任务，实际应用中可能需要改进。

5. 描述子损失（Descriptor Loss）

描述子损失基于单应性变换，强制同一物理点在变换前后具有相似的描述子，而不同点具有不同的描述子。

5.1 计算匹配对应关系

coord_cells = ...   # 每个网格中心在原始图像中的坐标
warped_coord_cells = warp_points(coord_cells, homographies)   # 变换后的坐标
# 构建一个距离矩阵 (N, Hc, Wc, Hc, Wc)
cell_distances = tf.norm(coord_cells - warped_coord_cells, axis=-1)
s = tf.to_float(tf.less_equal(cell_distances, grid_size - 0.5))

coord_cells 是每个 grid_size × grid_size 网格的中心像素坐标（原始图）。

应用单应性矩阵，得到这些中心点在目标图像中的位置。

对每个原网格中心，计算它与所有目标网格中心的距离，若距离 < grid_size - 0.5 则认为是一个正确的匹配对，s=1；否则 s=0。这相当于建立了一个软匹配矩阵

5.2 描述子点积及 margin 损失

dot_product_desc = ...   # 原图描述子与 warped 描述子的点积（经过两次 L2 归一化）
positive_dist = tf.maximum(0., positive_margin - dot_product_desc)
negative_dist = tf.maximum(0., dot_product_desc - negative_margin)
loss = lambda_d * s * positive_dist + (1 - s) * negative_dist

1、对于正匹配对（s=1），希望点积尽可能大，最小化 positive_margin - dot（典型 positive_margin=1）。

2、对于负匹配对（s=0），希望点积尽可能小，最小化 dot - negative_margin（典型 negative_margin=0.2）。

这是经典的对比损失（contrastive loss）。

5.3 掩码与归一化

valid_mask = tf.space_to_depth(valid_mask, grid_size)
valid_mask = tf.reduce_prod(valid_mask, axis=3)
normalization = tf.reduce_sum(valid_mask) * (Hc * Wc)
loss = tf.reduce_sum(valid_mask * loss) / normalization

同样使用网格级掩码，避免边界像素的影响。

6. 非极大值抑制（NMS）

6.1 spatial_nms

pooled = tf.nn.max_pool(prob, ksize=[1, size, size, 1], strides=1, padding='SAME')
prob = tf.where(tf.equal(prob, pooled), prob, tf.zeros_like(prob))

利用最大池化，只有与池化窗口内最大值相等的像素才保留，其余置 0。速度快，但可能保留多个相邻的相同极大值。

6.2 box_nms

pts = tf.where(prob >= min_prob)   # 获取候选点坐标
boxes = tf.concat([pts-size/2, pts+size/2], axis=1)   # 以点为中心构造一个正方形框
indices = tf.image.non_max_suppression(boxes, scores, max_output_size, iou_threshold)
