构建一个深度学习目标检测_基于深度学习yolov8的焊缝质量检测识别系统 实现对焊缝缺陷的质量检测识别

文章目录

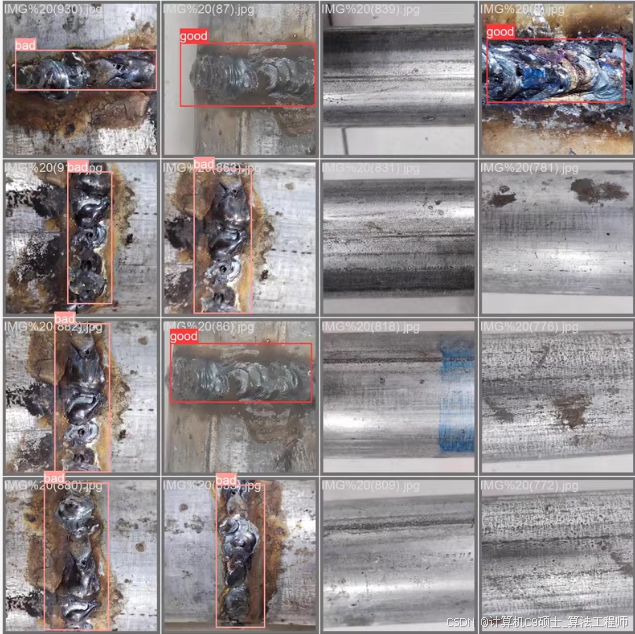

在这里插入图片描述

基于深度学习的焊缝质量检测识别系统

以官方yolov8为主干，实现对焊缝缺陷的质量检测识别（OpenCV实现对焊缝的检测，训练的分类模型识别对外观质量的检测），r如何？_利用PyQt5设计了简约的系统UI界面。在这里插入图片描述
构建一个基于深度学习的焊缝质量检测识别系统，涉及多个组件和技术栈的集成。以下是一个详细的指南和代码示例，帮助你从头开始实现这个系统。

以下文字及代码仅供参考。

系统架构概述

  1. 主干模型：YOLOv8用于焊缝缺陷检测。
  2. 分类模型：用于对外观质量进行分类（可选）。
  3. UI界面：使用PyQt5设计用户界面，支持视频、图片文件选择以及摄像头实时检测。
  4. 注意力机制：可选地添加SE（Squeeze-and-Excitation）注意力机制以增强模型性能。

步骤1: 环境配置

首先，确保安装了必要的库：

pip install torch torchvision opencv-python PyQt5 ultralytics timm

在这里插入图片描述

步骤2: 数据集准备

假设你的数据集结构如下：

  • dataset/train/images/: 训练图像
  • dataset/train/labels/: 对应的标签文件（YOLO格式）
  • dataset/val/images/: 验证图像
  • dataset/val/labels/: 对应的标签文件

2.1数据集训练要求

同学，如何你要 训练一个基于YOLOv8的焊缝质量检测系统，首先需要准备好合适的数据集，并对其进行标注。那么下面是 详细的步骤和代码示例，帮助你完成数据集的准备与模型训练。

数据集准备

  1. 收集数据：确保你有一组包含焊缝及其缺陷的图像。每个图像应该有对应的标签文件，标明焊缝缺陷的位置（边界框）和类别。

  2. 数据标注：

    • 使用工具如LabelImg或CVAT对图像进行标注，输出YOLO格式的标签文件（.txt），每个标签文件对应一张图像，内容包括缺陷类别的索引以及边界框的中心坐标、宽度和高度（归一化到[0, 1]之间）。
    • 标签文件的每一行代表一个对象，格式如下：<class_index> <x_center> <y_center> <width> <height>。

  3. 组织数据集：

    • 将图像文件放在dataset/train/images/和dataset/val/images/目录下，分别用于训练集和验证集。
    • 对应的标签文件放在dataset/train/labels/和dataset/val/labels/目录下。

  4. 创建配置文件：为YOLOv8创建一个数据集配置文件（例如data.yaml），指定训练集、验证集路径及类别信息。

train: ./dataset/train/images/
val: ./dataset/val/images/

nc: 5  # 类别数量
names: ['crack', 'porosity', 'undercut', 'burn-through', 'incomplete-penetration']  # 类别名称

模型训练

安装依赖

确保安装了必要的库：

pip install ultralytics
训练脚本

使用YOLOv8进行训练，可以通过以下Python脚本来启动训练过程：

from ultralytics import YOLO

def train_yolov8_model():
    # 加载预训练的YOLOv8模型
    model = YOLO('yolov8n.pt')  # 或者选择其他变体如'yolov8s.pt', 'yolov8m.pt'等

    # 开始训练
    results = model.train(
        data='path/to/data.yaml',  # 数据集配置文件路径
        epochs=100,  # 根据需要调整epoch数
        imgsz=640,  # 输入图像尺寸
        batch=16,  # 批次大小
        name='weld_defect_detection',  # 实验名称
        save=True,  # 自动保存最佳模型
        exist_ok=True  # 如果目录存在则不报错
    )

if __name__ == "__main__":
    train_yolov8_model()

注意事项

  • 超参数调整：根据你的数据集规模和计算资源调整epochs、batch_size等超参数。
  • 数据增强：在训练过程中适当使用数据增强可以提高模型的泛化能力，防止过拟合。可以在model.train()函数中通过添加参数来启用内置的数据增强选项。
  • 监控训练过程：定期检查训练和验证损失的变化趋势，以及模型在验证集上的表现，以判断是否出现过拟合或欠拟合现象。

验证模型性能

训练完成后，你可以使用验证集评估模型性能：

from ultralytics import YOLO

def validate_model():
    model = YOLO('runs/detect/weld_defect_detection/weights/best.pt')  # 加载最佳模型
    metrics = model.val()  # 进行验证
    print(metrics.box.map)  # 输出mAP值作为性能指标之一

if __name__ == "__main__":
    validate_model()

通过以上步骤，你应该能够成功地训练一个基于YOLOv8的焊缝质量检测模型。记得在整个开发过程中持续迭代和优化模型，以达到最佳的检测效果。

步骤3: 模型训练与加载

使用YOLOv8进行训练
from ultralytics import YOLO

def train_yolov8_model():
    model = YOLO('yolov8n.pt')  # 使用YOLOv8 nano预训练模型作为起点
    results = model.train(
        data='path/to/data.yaml',  # 数据集配置文件路径
        epochs=100,
        imgsz=640,
        batch=16,
        name='weld_defect_detection',
        save=True,
        exist_ok=True
    )

if __name__ == "__main__":
    train_yolov8_model()

步骤4: 构建UI界面

利用PyQt5构建一个简约的用户界面，支持视频、图片文件选择及摄像头实时检测。

import sys
from PyQt5.QtWidgets import QApplication, QWidget, QVBoxLayout, QPushButton, QLabel, QFileDialog
from PyQt5.QtGui import QPixmap, QImage
import cv2
from ultralytics import YOLO

class WeldDefectDetectionApp(QWidget):
    def __init__(self):
        super().__init__()
        self.initUI()
        self.model = YOLO('path/to/best.pt')  # 加载训练好的模型

    def initUI(self):
        self.setWindowTitle('Weld Defect Detection System')
        layout = QVBoxLayout()

        self.imageLabel = QLabel(self)
        layout.addWidget(self.imageLabel)

        btn_load_image = QPushButton('Load Image', self)
        btn_load_image.clicked.connect(self.loadImage)
        layout.addWidget(btn_load_image)

        btn_start_camera = QPushButton('Start Camera', self)
        btn_start_camera.clicked.connect(self.startCamera)
        layout.addWidget(btn_start_camera)

        self.setLayout(layout)

    def loadImage(self):
        fname, _ = QFileDialog.getOpenFileName(self, 'Open file', '', "Image files (*.jpg *.png)")
        if fname:
            pixmap = QPixmap(fname)
            self.imageLabel.setPixmap(pixmap.scaled(self.imageLabel.size(), aspectRatioMode=1))
            self.detectDefects(fname)  # 调用检测函数

    def detectDefects(self, image_path):
        results = self.model.predict(image_path, conf=0.5)
        for result in results:
            for box in result.boxes:
                cls, conf = box.cls.item(), box.conf.item()
                label = self.model.model.names[int(cls)]
                print(f"Detected {label} with confidence {conf:.2f}")

    def startCamera(self):
        cap = cv2.VideoCapture(0)
        while True:
            ret, frame = cap.read()
            if not ret:
                break
            results = self.model.predict(frame, conf=0.5)
            for result in results:
                for box in result.boxes:
                    cls, conf = box.cls.item(), box.conf.item()
                    label = self.model.model.names[int(cls)]
                    x1, y1, x2, y2 = map(int, box.xyxy)
                    cv2.rectangle(frame, (x1, y1), (x2, y2), (0, 255, 0), 2)
                    cv2.putText(frame, f'{label} {conf:.2f}', (x1, y1 - 10), cv2.FONT_HERSHEY_SIMPLEX, 0.9, (0, 255, 0), 2)
            rgb_frame = cv2.cvtColor(frame, cv2.COLOR_BGR2RGB)
            h, w, ch = rgb_frame.shape
            bytes_per_line = ch * w
            convert_to_Qt_format = QImage(rgb_frame.data, w, h, bytes_per_line, QImage.Format_RGB888)
            p = convert_to_Qt_format.scaled(640, 480, aspectRatioMode=1)
            self.imageLabel.setPixmap(QPixmap.fromImage(p))

            if cv2.waitKey(1) & 0xFF == ord('q'):
                break
        cap.release()
        cv2.destroyAllWindows()

app = QApplication(sys.argv)
ex = WeldDefectDetectionApp()
ex.show()
sys.exit(app.exec_())

步骤5: 添加SE注意力机制（可选）

为了增强模型性能，可以考虑在YOLOv8的基础上添加SE注意力机制。这通常涉及到修改模型的backbone部分。由于YOLOv8的具体实现细节可能不同，这里提供一个通用的方法来集成SE模块。

import torch.nn as nn

class SELayer(nn.Module):
    def __init__(self, channel, reduction=16):
        super(SELayer, self).__init__()
        self.avg_pool = nn.AdaptiveAvgPool2d(1)
        self.fc = nn.Sequential(
            nn.Linear(channel, channel // reduction, bias=False),
            nn.ReLU(inplace=True),
            nn.Linear(channel // reduction, channel, bias=False),
            nn.Sigmoid()
        )

    def forward(self, x):
        b, c, _, _ = x.size()
        y = self.avg_pool(x).view(b, c)
        y = self.fc(y).view(b, c, 1, 1)
        return x * y.expand_as(x)

# 在YOLOv8的backbone中适当位置插入SELayer

注意：具体的集成方法需要根据YOLOv8的实际代码结构进行调整。
