我把BP反传和CNN基础串起来了：从XOR到LeNet、AlexNet、ResNet ——神经网络与深度学习第2周课堂笔记

Rone182

540人浏览 · 2026-05-17 16:57:18

Rone182 · 2026-05-17 16:57:18 发布

基于哈尔滨工业大学屈桢深老师神经网络与深度学习课堂内容整理。

5.13：《3 - BP网络》《配套材料3-1：误差反传算法》

5.15：《4 - 卷积神经网络基础》

这篇笔记的目标是：BP 解决“网络怎么学”，CNN 解决“图像特征怎么更高效地表达”。

0. BP和CNN的联系

刚开始学神经网络时，我很容易把知识点背成碎片：

多层感知机能解决 XOR；
BP 算法靠反向传播更新权值；
CNN 有卷积、池化、全连接；
LeNet、AlexNet、VGG、ResNet 都是经典网络。

但这些点如果不连起来，复习时会有一个问题：知道名词，却说不清它们为什么按这个顺序出现。

我现在的理解是：

问题	传统做法的瓶颈	神经网络里的解决方式
XOR 这种非线性问题怎么分类？	单层线性分类器不够	加隐藏层，引入非线性
多层网络参数很多，怎么训练？	手工调权值不可行	BP 用链式法则算梯度
图像输入太大，全连接参数爆炸怎么办？	连接数过多、慢、易过拟合	CNN 用局部连接和权值共享
网络变深后不好训练怎么办？	梯度消失、退化问题	ResNet 用残差连接

1. 从XOR到BP网络

1.1 XOR问题真正卡在哪里

XOR 的输入输出很简单：

x1	x2	y
0	0	0
0	1	1
1	0	1
1	1	0

我复习时发现，XOR 最关键不是表格，而是它告诉我们：单条直线没法把两类点分开。

单层感知机本质上做的是：

y = f(w1*x1 + w2*x2 - theta)

这就是一个线性分割。线性不可分的问题，用单层感知机硬做，结构上就不够。

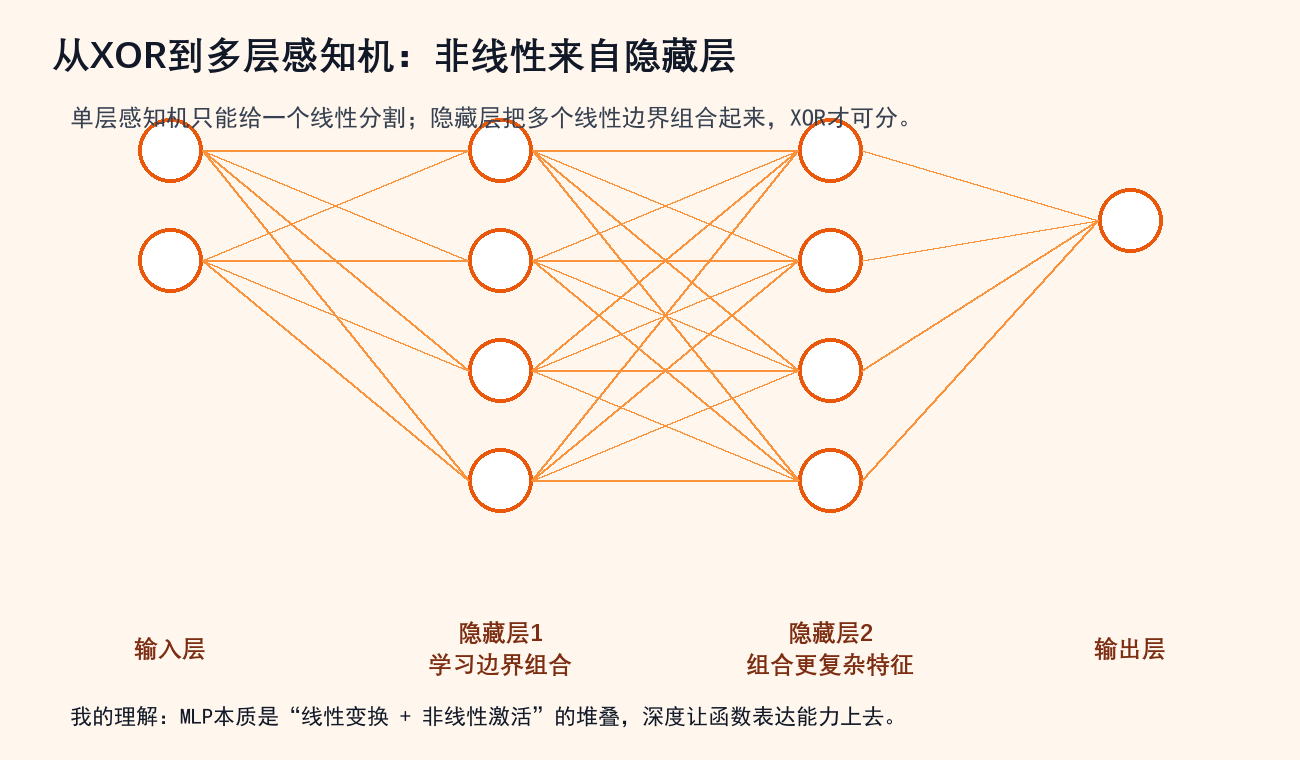

多层感知机的思路是：先用隐藏层构造中间特征，再由输出层组合这些特征。换句话说，隐藏层不是“多加几个节点”这么简单，而是在帮我们把原始空间重新表达。

我的记忆方式：

单层感知机：只能切一刀；
三层感知机：隐藏层先切出多个局部区域，输出层再组合；
更多层网络：逐层组合更抽象的特征。

这也解释了课件中的两个重要结论：

三层阈值节点网络在隐藏层节点足够时，可以实现任意二值逻辑函数；
三层 S 型非线性节点网络在一定条件下，可以逼近连续函数。

这不是说“三层一定最好”，而是说明多层非线性网络有足够强的表达能力。

1.2 BP网络：多层前馈网络 + 梯度下降

BP 神经网络常说得很玄，但我把它拆开后其实是两件事：

网络结构：多层前馈网络，信息从输入层流向隐藏层，再到输出层；
学习算法：误差反向传播，用梯度下降更新权值和阈值。

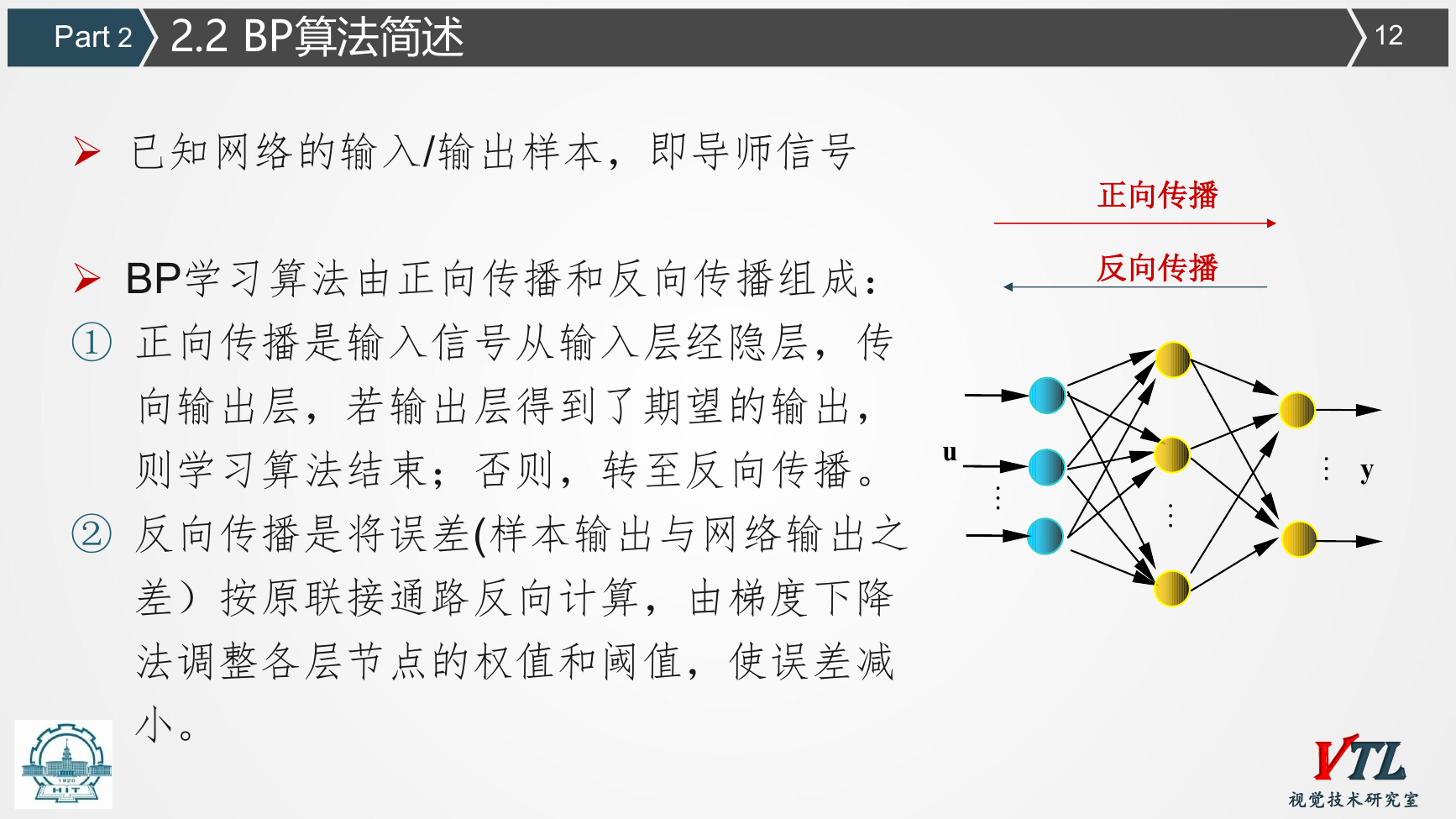

图源：5.13 课堂《3 - BP网络》，授课讲师：哈尔滨工业大学屈桢深。仅作课堂笔记引用。

正向传播做预测：

z[l] = W[l] a[l-1]
a[l] = f(z[l])

输出层得到预测值：

y_hat = a[L]

如果预测值和标签差距大，就定义损失。课堂材料里常用平方误差：

J = 1/2 || y - y_hat ||^2

然后问题变成：每个权重该往哪个方向调，才能让 J 变小？

BP 的答案是：

Delta w = -alpha * dJ/dw

这里 alpha 是学习率。我的理解是，BP 不是“反向传数据”，而是反向传损失对各层参数的影响程度。

1.3 误差项delta：BP推导里最值得抓住的变量

BP 推导公式很多，容易越看越乱。我认为最值得抓住的是误差项 delta。

输出层误差项可以理解为：

delta[L] = f'(z[L]) * e

其中：

e = y - y_hat

隐藏层误差项来自后一层误差的加权求和：

delta[l]_i = (sum_j w[l+1]_{ji} * delta[l+1]_j) * f'(z[l]_i)

权重更新则是：

Delta w[l]_{ij} = alpha * delta[l]_i * a[l-1]_j

我复习时把这三句当成 BP 的骨架：

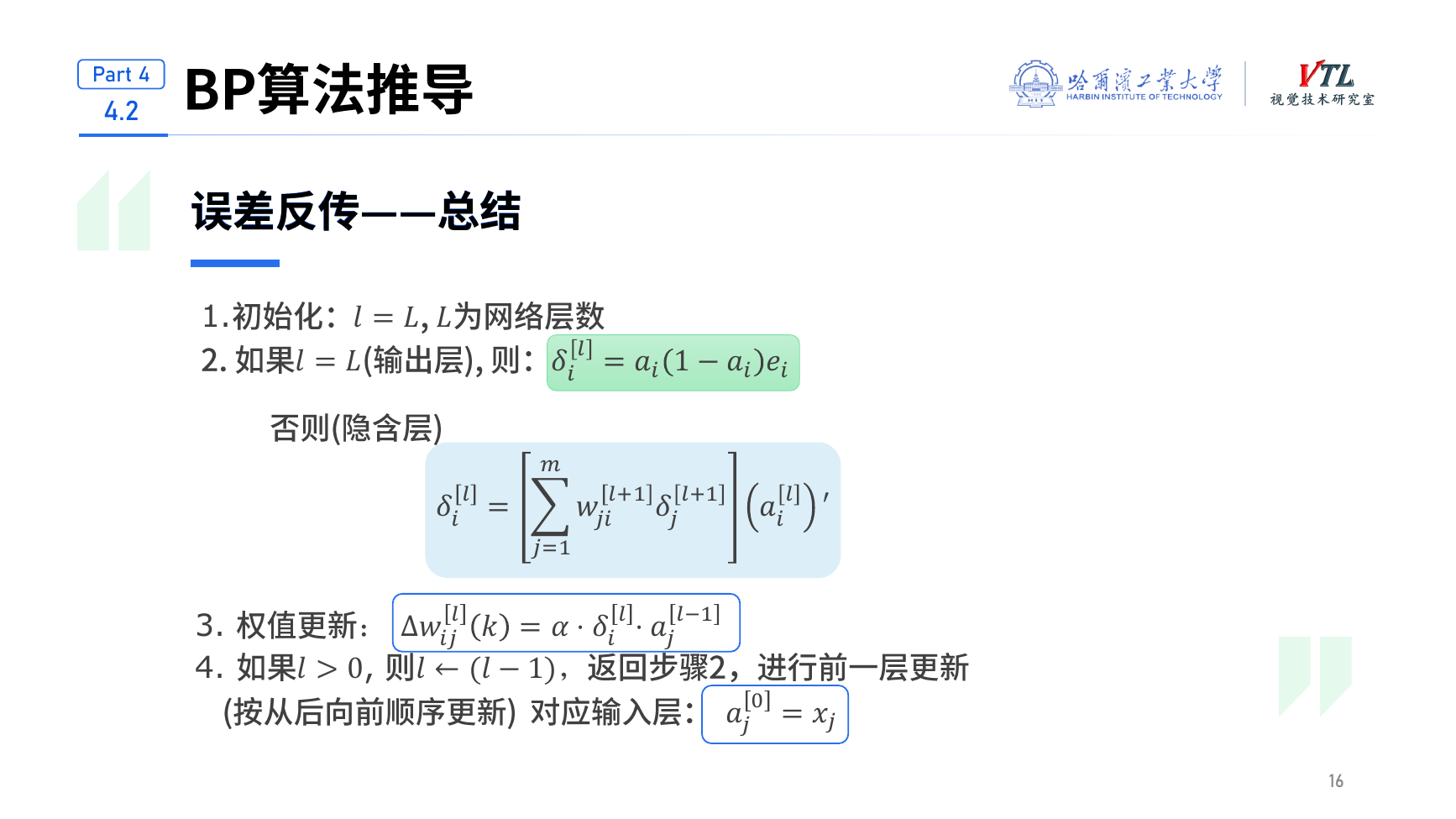

图源：5.13 课堂《配套材料3-1：误差反传算法》，授课讲师：哈尔滨工业大学屈桢深。仅作课堂笔记引用。

步骤	公式直觉	含义
输出层误差	预测错多少 × 激活函数斜率	输出层先知道自己错在哪
隐藏层误差	后一层误差按连接权重分摊	隐藏层通过后一层间接背锅
权值更新	当前层误差 × 上一层输出	哪个输入激活更强，对权重影响更大

最容易混淆的是符号方向。课堂材料里写成 Delta w = alpha * delta * a，是因为 delta 的定义已经吸收了误差方向；如果从 -alpha * dJ/dw 出发，也能得到一致结果。

1.4 BP算法的完整流程

我会按下面顺序复习 BP：

初始化权重和阈值；
输入样本，做正向传播；
计算输出误差和损失；
从输出层开始计算 delta；
按层向前递推隐藏层 delta；
用 Delta w = alpha * delta * activation 更新参数；
重复直到误差小于阈值或达到最大轮数。

BP 的优点很直接：

学习过程自动化，不需要手工设计每个权重；
多层非线性网络可以逼近复杂函数；
对 MLP、CNN、RNN 等结构都有基础意义。

缺点也要记住：

梯度下降不保证全局最优；
收敛速度受学习率影响很大；
网络层数、节点数、激活函数都需要设计；
深层网络可能遇到梯度消失或梯度爆炸。

我的经验是：BP 不要只背“正向传播、反向传播”八个字，要能说出为什么误差可以按链式法则逐层拆回去。

2. 为什么CNN适合图像

2.1 全连接网络处理图像的问题

课件里举了一个很典型的例子：如果输入是 1000 × 1000 图像，隐藏层有 1M 个节点，那么输入到隐藏层之间会有 10^12 量级的参数。

这说明全连接网络处理图像会遇到三个问题：

参数太多，训练慢；
数据不够时容易过拟合；
图像的局部空间结构没有被充分利用。

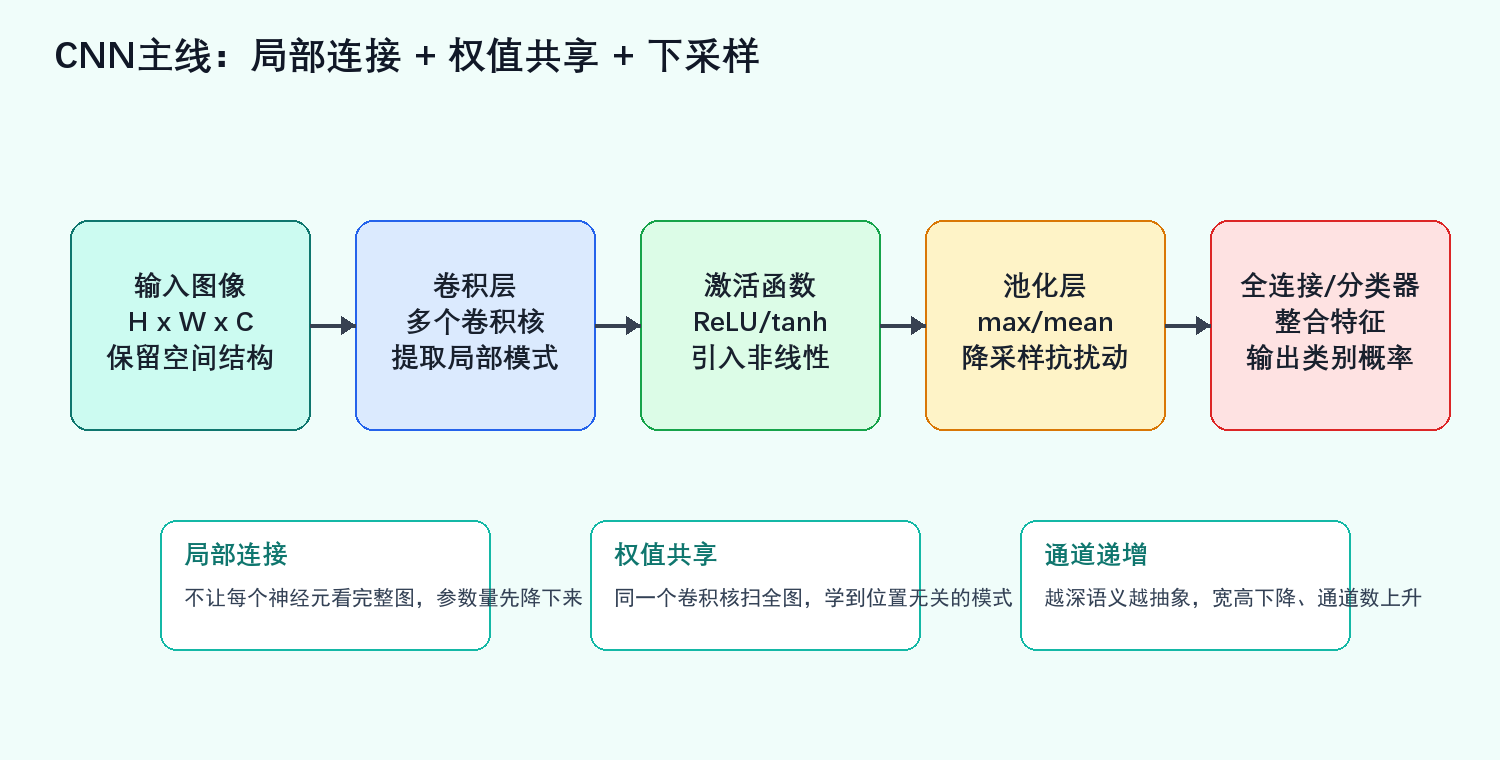

CNN 的核心就是针对这些问题设计的：

CNN机制	解决什么问题	我的理解
局部连接	减少连接数	一个局部区域先学局部模式
权值共享	减少参数数	同一个卷积核在整张图上复用
池化/下采样	降低特征尺寸	保留主要响应，减少冗余
多层堆叠	提取层级特征	边缘 → 纹理 → 部件 → 语义

2.2 卷积、步长、填充、多通道

卷积层做的事可以写成：

z[l](x,y) = sum_u sum_v a[l-1](x+u, y+v) * w[l](u,v)
a[l](x,y) = f(z[l](x,y))

我复习时把卷积核理解为一个“局部模式探测器”。比如某个卷积核可能对竖边缘敏感，另一个可能对斜边缘敏感。它在整张图上滑动，哪里像这个模式，哪里响应就大。

几个概念要分开：

Padding：在边界补值，常见是补 0，用来控制输出尺寸；
Stride：卷积核每次移动几格，步长越大，输出越小；
多通道卷积：RGB 图像有 3 个输入通道，卷积核也要覆盖所有输入通道；
Feature map：一个卷积核产生一个输出特征图，多个卷积核产生多个通道。

这里最容易混淆的是“卷积”和“互相关”。严格数学卷积需要把卷积核上下左右翻转；很多深度学习框架实现的是互相关，但因为卷积核本身是要学习的，是否翻转不影响模型表达能力。课件里也提醒了这一点。

2.3 池化层为什么没有可学习参数

池化层的思想是使用局部统计特征：

最大池化：取窗口内最大响应；
平均池化：取窗口内平均响应。

它没有像卷积核那样的可学习权重，所以反向传播时不更新参数，只负责把误差传回去。

平均池化反传时，误差平均分给窗口内位置。比如 2×2 平均池化，每个位置分到 1/4。

最大池化反传时，误差只传给前向传播时取到最大值的位置，其他位置为 0。

我的理解是：

卷积层：负责学习“看什么”
池化层：负责压缩“保留什么”

2.4 CNN里的BP和普通BP有什么关系

CNN 仍然用 BP，只是参数结构变了。

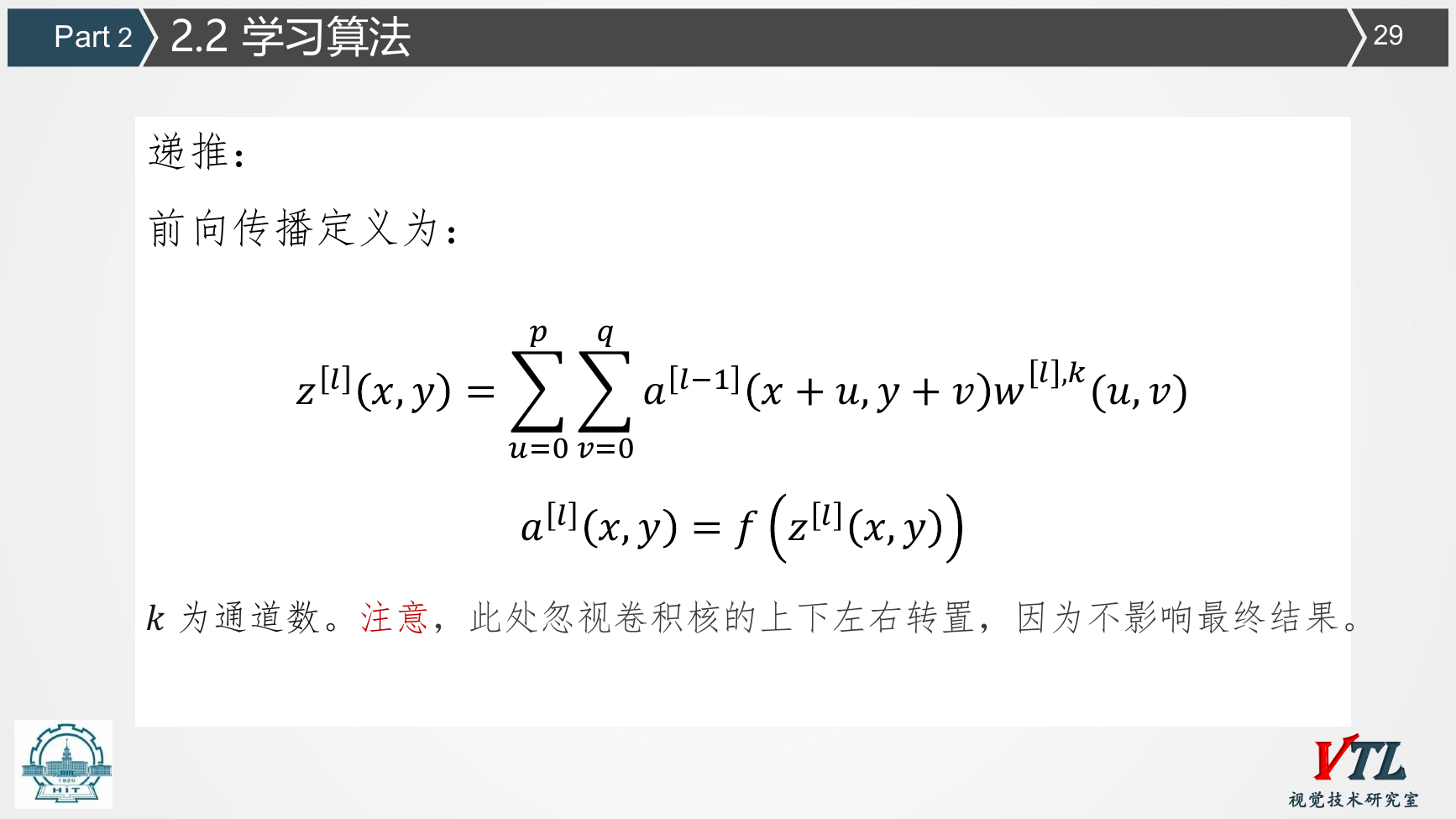

图源：5.15 课堂《4 - 卷积神经网络基础》，授课讲师：哈尔滨工业大学屈桢深。仅作课堂笔记引用。

普通全连接层里，每条边有自己的权重；CNN 里，同一个卷积核参数会在很多空间位置复用。因此卷积核的梯度要把所有位置上的贡献累加起来。

我会这样记：

全连接层更新一条边；
卷积层更新一个共享卷积核；
池化层不更新参数，只传误差；
最后全连接分类部分仍按普通 BP 更新。

所以 CNN 没有推翻 BP，而是把 BP 应用到更适合图像的参数共享结构上。

3. LeNet-5：CNN的经典起点

LeNet-5 是课堂里讲的第一个经典 CNN。它的价值不只是“老网络”，而是它已经把 CNN 的基本范式搭起来了：

Input -> Conv -> Pool -> Conv -> Pool -> FC -> FC -> Output

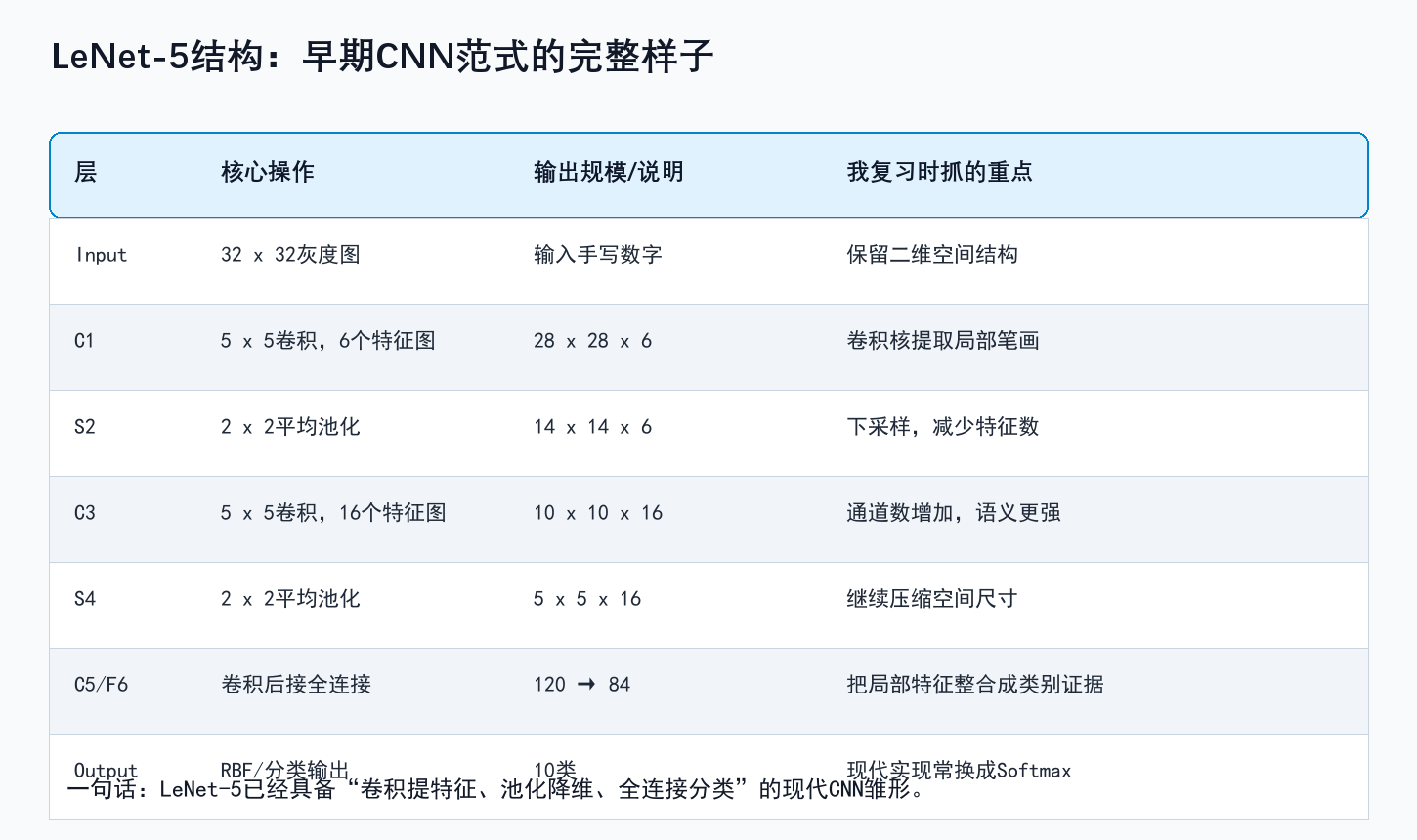

图源：5.15 课堂《4 - 卷积神经网络基础》，授课讲师：哈尔滨工业大学屈桢深。仅作课堂笔记引用。

课件里强调了几个点：

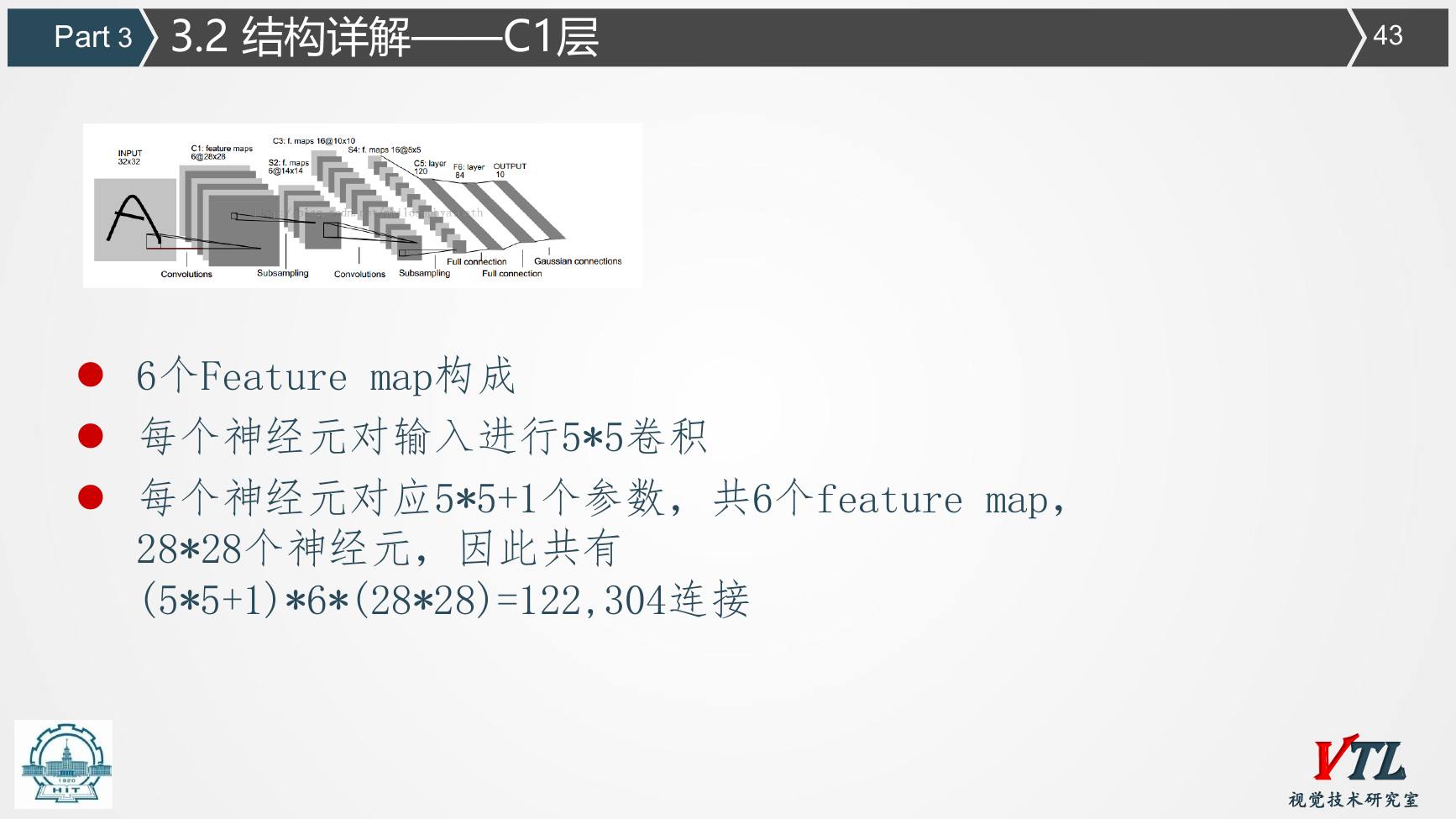

C1 层：6 个 feature map，每个神经元做 5×5 卷积；
S2 层：池化层，原始论文使用平均池化；
C5 层：120 个神经元，和 S4 全连接式连接；
F6 层：84 个神经元；
输出层：原始 LeNet-5 使用 RBF 单元，现代分类更常见 Softmax。

我复习 LeNet-5 时会抓住一句话：宽高逐渐下降，通道数逐渐上升，最后由全连接层完成分类。

这条规律后来在很多 CNN 中都能看到。

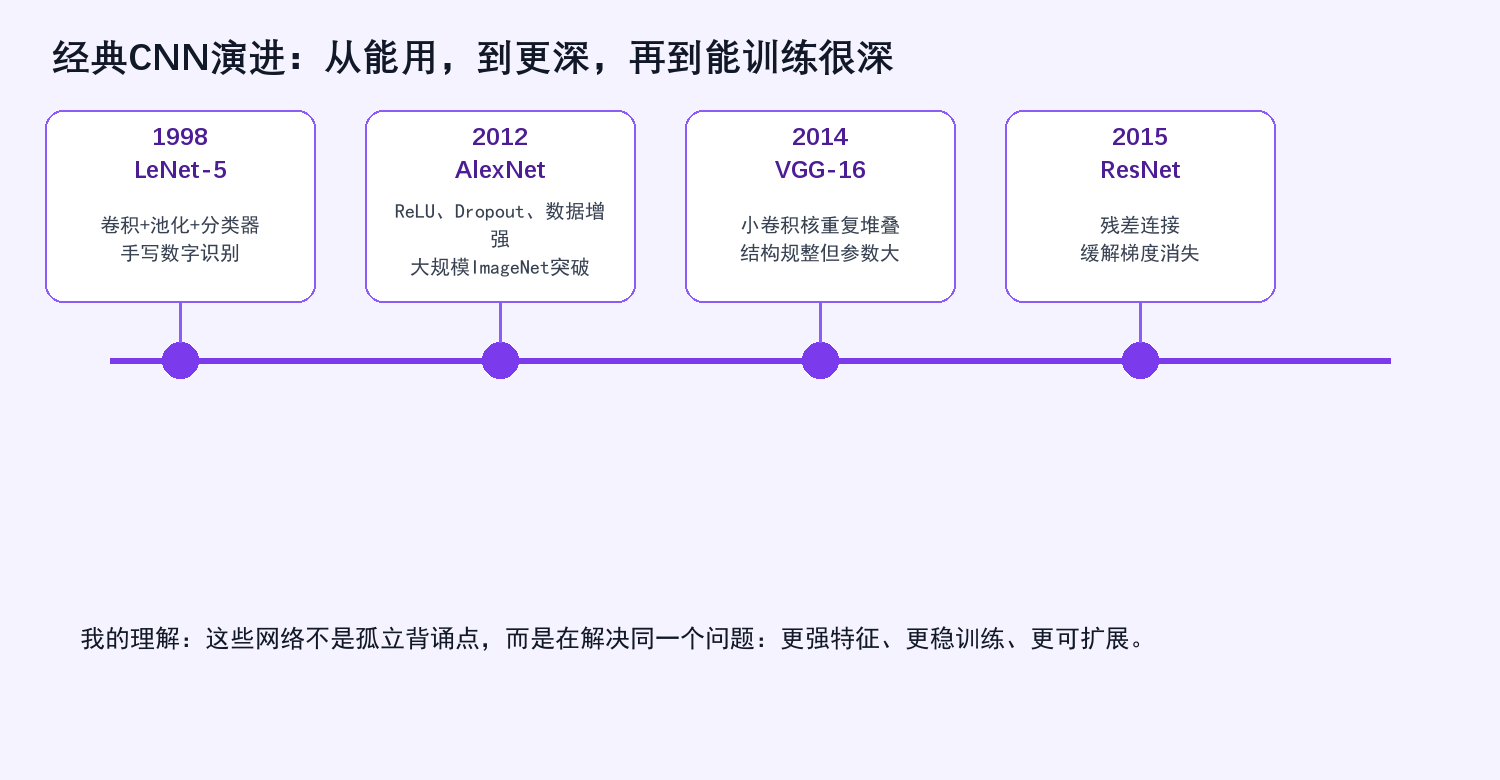

4. 从AlexNet、VGG到ResNet：经典网络到底在改什么

很多同学背经典网络时容易背成：

AlexNet 2012；
VGG 用 3×3；
ResNet 有残差。

但这样记很散。我更愿意按“它解决了什么问题”来记。

4.1 AlexNet：把CNN推向大规模视觉识别

AlexNet 的关键改进包括：

使用 ReLU 替代 sigmoid/tanh，加速训练；
使用 Dropout 缓解过拟合；
使用数据增强，如随机裁剪、水平翻转、光照扰动；
使用最大池化；
网络规模比 LeNet 大很多，参数接近 6000 万。

我认为 AlexNet 的意义在于，它证明了 CNN 可以在大规模图像识别任务上取得突破，不再只是手写数字识别这类小任务。

4.2 VGG-16：用规整结构堆深度

VGG-16 的特点是结构非常规整：

多次使用 3×3 小卷积核；
使用 2×2 最大池化；
网络更深，参数约 1.38 亿；
高和宽逐步减小，通道数逐步增多。

我复习 VGG 时会记住：它让 CNN 结构变得很工程化、模块化。

用多个小卷积核叠加，可以增加非线性表达，同时保持感受野扩大。比如两个 3×3 卷积叠加，感受野接近一个 5×5 卷积，但参数更少，还多了一次激活函数。

4.3 ResNet：深层网络为什么还能训练

深层网络不是简单“层数越多越好”。当网络很深时，可能出现：

梯度消失；
训练误差不降反升；
深层网络退化，表现不如浅层。

ResNet 的核心是残差连接：

y = F(x) + x

普通网络希望直接学习目标映射 H(x)；残差网络让模块学习：

F(x) = H(x) - x

然后输出：

H(x) = F(x) + x

我的理解是：如果某些层暂时学不到有用变换，至少可以通过捷径连接接近恒等映射，训练不会因为“越深越难优化”而快速崩掉。

ResNet 不是让梯度消失问题完全不存在，而是给信息和梯度提供了更直接的通路，让极深网络更容易训练。

5. 理解与总结

这两次课其实在讲同一件事的两个层面：

主题	回答的问题	核心机制
多层感知机	非线性问题怎么表达？	隐藏层 + 激活函数
BP算法	多层参数怎么学习？	链式法则 + 梯度下降
CNN	图像特征怎么高效表达？	局部连接 + 权值共享
经典CNN	网络怎么更强更深？	ReLU、Dropout、小卷积核、残差连接
