三相四绕组变压器
三相四绕组变压器

描述

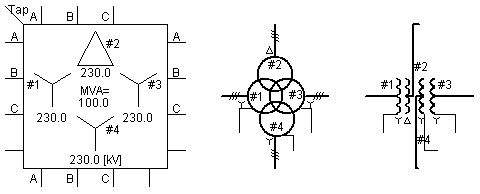

该组件基于经典建模方法,对一台三相四绕组变压器进行建模。
提供了选项,使用户可以选择使用励磁支路(线性铁芯)或电流注入程序来模拟励磁特性。如果需要,可以完全消除励磁支路,使变压器处于"理想"模式,此时仅保留串联漏抗。该组件还提供了磁滞模型。
经典变压器模型中没有表示相间耦合。
| 更多信息: | 经典方法 有载分接开关 调整饱和特性 变压器磁滞 |
|---|
输入参数
[配置](javascript:TextPopup(this))
| 变压器名称 | 类型 | 仅作为标识符。应在此处输入名称以避免编译警告 | ||
|---|---|---|---|---|
| 三相变压器额定容量 | 实数 | 常数 | 变压器的三相视在功率额定值 [MVA] | |
| 基准运行频率 | 实数 | 常数 | 变压器所在电气系统的基准频率 [Hz] | |
| 绕组 # 连接类型 | 选择 | 为指定绕组 # 选择连接类型 - 星形 (Y) 或三角形 (D) 连接 | ||
| 三角形绕组电压滞后或超前星形绕组电压 | 选择 | 选择三角形连接绕组的电压是超前还是滞后星形连接绕组的电压 30° | ||
| 正序漏抗 (#-#) | 实数 | 常数 | 指定变压器绕组之间的正序漏抗。可根据短路试验结果计算,并基于变压器基准阻抗 [pu]。 | |
| 理想变压器模型 | 选择 | 选择是或否。注意:当模拟铁芯饱和时,此输入必须为"是"。注意:此处的"理想"变压器不应与理想变比调节器混淆。此处的"理想"仅表示励磁支路已被消除(漏抗仍然存在) | ||
| 涡流损耗 | 实数 | 常数 | 空载铁损中的涡流损耗部分,基于变压器额定值。如果未模拟磁滞,磁滞损耗也可添加在此处。绕组损耗不应包含在此值中 [pu]。 | |
| 铜损 (#-#) | 实数 | 常数 | 输入指定变压器绕组之间的铜损。这些电阻与绕组串联放置,并基于变压器额定值 [pu]。 | |
| 有载分接开关所在绕组 | 选择 | 选择放置有载分接开关的绕组编号(或无)。有关更多详细信息,请参阅 有载分接开关 | ||
| 图形显示 | 选择 | 选择三相视图或单线视图 | ||
| 显示详细信息 | 选择 | 选择是或否。此输入仅在单线视图中有效,将在组件附近显示额定容量和绕组电压 |
[绕组电压和损耗](javascript:TextPopup(this))
| 绕组 # 线电压有效值 | 实数 | 常数 | 对应绕组 # 的额定电压有效值 [kV] | |
|---|---|---|---|---|
| 涡流损耗 | 实数 | 常数 | 空载铁损中的涡流损耗部分,基于变压器额定值。如果未模拟磁滞,磁滞损耗也可添加在此处。绕组损耗不应包含在此值中 [pu]。 | |
| 铜损 (#) | 实数 | 常数 | 输入指定变压器绕组的铜损。这些电阻与绕组串联放置,并基于变压器额定值 [pu]。 |
[饱和](javascript:TextPopup(this))
注意:有关这些输入的更多详细信息,请参阅 调整饱和特性 和 变压器磁滞
| 启用饱和 | 选择 | 选择是或否以启用或禁用铁芯饱和程序。注意:启用饱和时,始终将变压器设置为"理想"模式。否则,励磁支路和饱和程序将同时被使用。 | ||
|---|---|---|---|---|
| 饱和电流注入位置 | 选择 | 选择中间、绕组 #1、#2、#3 或 #4。中间是首选选项,而指定实际绕组编号是为了向后兼容。选择绕组编号将把饱和电流注入直接放置在该绕组上。请注意,在进行某些类型的研究(例如黑启动)时,这可能会导致理想回路问题。有关更多详细信息,请参阅 调整饱和特性。 | ||
| 磁滞 | 选择 | 选择无、基本模型或 Jiles-Atherton 模型。基本模型基于变压器 λ-I 特性的平移来模拟磁滞,而 Jiles-Atherton 模型涉及从 M-H 回线到 B-H 回线特性的转换。有关更多详细信息,请参阅 变压器磁滞。 | ||
| 涌流衰减时间常数 | 实数 | 常数 | 变压器涌流电流的衰减时间常数 [s]。此选项仅在磁滞选择为"无"时启用。 | |
| 释放磁链限幅的时间 | 实数 | 常数 | 从启动开始的时间间隔,在此期间模型将"限幅"(限制)计算出的磁链值。这只是一个建模"技巧",用于防止启动时的不稳定 [s]。此选项仅在磁滞选择为"无"时启用。 | |
| 空心电抗 | 实数 | 常数 | 通常约为漏抗的两倍 [pu]。 | |
| 励磁电流 | 实数 | 常数 | 流经变压器励磁电纳的初级绕组电流百分比。可根据空载试验结果计算此值。励磁电纳基于此值计算 [%]。 | |
| 拐点电压 | 实数 | 常数 | 对应于饱和曲线拐点的拐点电压 [pu]。 | |
| 剩磁通 # | 实数 | 常数 | 以额定电压下峰值磁通的标幺值输入每个铁芯的剩磁通 [pu]。注意:此选项仅在磁滞选择为"基本模型"或"Jiles-Atherton"时启用。 | |
| 回线宽度 | 实数 | 常数 | 以励磁电流的百分比输入回线宽度 [%]。注意:此选项仅在磁滞选择为"基本模型"时启用。 | |
| 额定磁通密度 (T) | 实数 | 常数 | 输入对应于饱和曲线的额定磁通密度 [T]。注意:此选项仅在磁滞选择为"Jiles-Atherton"时启用。 | |
| 磁性材料 | 选择 | 选择自定义或默认。注意:此选项仅在磁滞选择为"基本模型"时启用。 |
[材料的磁性特性](javascript:TextPopup(this))
注意:仅当磁滞选择为"Jiles-Atherton"且磁性材料选择为"自定义"时,此类别才启用。
| 畴壁弯曲参数 | 实数 | 常数 | 此参数表示可逆磁化过程的贡献。 | |
|---|---|---|---|---|
| 畴钉扎参数 | 实数 | 常数 | 此参数直接影响回线的宽度 [A/m]。 | |
| 随磁化强度调整 K 的参数 | 实数 | 常数 | 此参数随磁化强度调整畴钉扎参数,以更好地表示饱和曲线的肩部区域。 | |
| 畴间耦合 | 实数 | 常数 | ||
| 饱和无磁滞磁化强度 | 实数 | 常数 | [A/m]。 | |
| 无磁滞曲线系数 # | 实数 | 常数 |
[绕组 # 电流](javascript:TextPopup(this))
注意:如果未指定名称,这些输出信号将不会被监测。
| 绕组相间电流名称 [kA] | 实数 | 输出 | 指定相间电流的名称 [kA] | |
|---|---|---|---|---|
| 相电流名称 (+流入)[kA] | 实数 | 输出 | 指定相线电流的名称。如果绕组是星形连接,这既是线电流也是相电流;如果绕组是三角形连接,则仅是线电流。此参数为正时表示电流从线路流入绕组 [kA] |
[铁芯监测: #](javascript:TextPopup(this))
| 相 # 磁通密度名称 [T] | 实数 | 输出 | 磁通密度的名称 [T]。 | |
|---|---|---|---|---|
| 相 # 磁链名称 [kWb-N] | 实数 | 输出 | 计算出的磁链的名称 [kWb-N]。 | |
| 相 # 磁场强度名称 | 实数 | 输出 | 磁场强度的名称。注意:此输出仅在磁滞选择为"Jiles-Atherton"且启用饱和选择为"是"时启用。 | |
| 相 # 励磁电流名称 [kA] | 实数 | 输出 | 励磁电流的名称 [kA]。 |
