前两篇，我连续试用了一个专门面向 Verilog 开发的 Codex Skill。
第一次是 64×64 Conway Game of Life，主要观察单模块 RTL、状态机、双缓冲和代码可读性；第二次把难度继续往上拉，让它生成了一套带 AXI-Stream、TX/RX FIFO、分数 NCO、过采样和错误上报的全双工 UART。
这两次测试都在回答同一个问题：
AI 能不能不只是“吐一段看起来像 RTL 的代码”，而是给出一份能够继续阅读、审查和验证的工程结果？
这一次，我换了一条路线。
不让它继续写 Verilog，而是直接从算法层开始，试用 HLS Generator Skill 生成一套面向 AMD/Xilinx Vitis HLS 的 Softmax 加速核。
GitHub：https://github.com/Eriemon/hls-generator
我原本最担心的是，它最后只会给出一个带 std::exp() 的普通 C++ 函数，然后随手加几个 HLS pragma。
但实际拿到的生成结果比这个完整得多：
- AXI4-Stream 输入与输出；
- TLAST 可变长帧；
- 定点输入、指数、累加、倒数和概率输出；
- 数值稳定的 max-subtraction；
- 192 段 PWL 指数近似表；
- 三遍 Softmax 数据路径；
- 协议错误侧带；
- 基于 double 参考模型的自检 testbench；
- Vitis HLS
.cfg工程配置； - 面向数值误差、概率和、TLAST 与错误帧的验收条件。
一句话结论：
它没有只生成一个“能算 Softmax 的 C++ 函数”，而是在尝试生成一份可综合、可检查、可继续送进 Vitis HLS 验证的硬件工程。
不过先把边界说清楚：我目前拿到的是源码与配置，还没有同步拿到本次运行对应的 csim、csynth、cosim、资源和时序报告。因此下面能确认的是生成设计的结构与验证意图，不能直接写成已经完成全部 Vitis HLS 验证。
一、这次给它的任务是什么

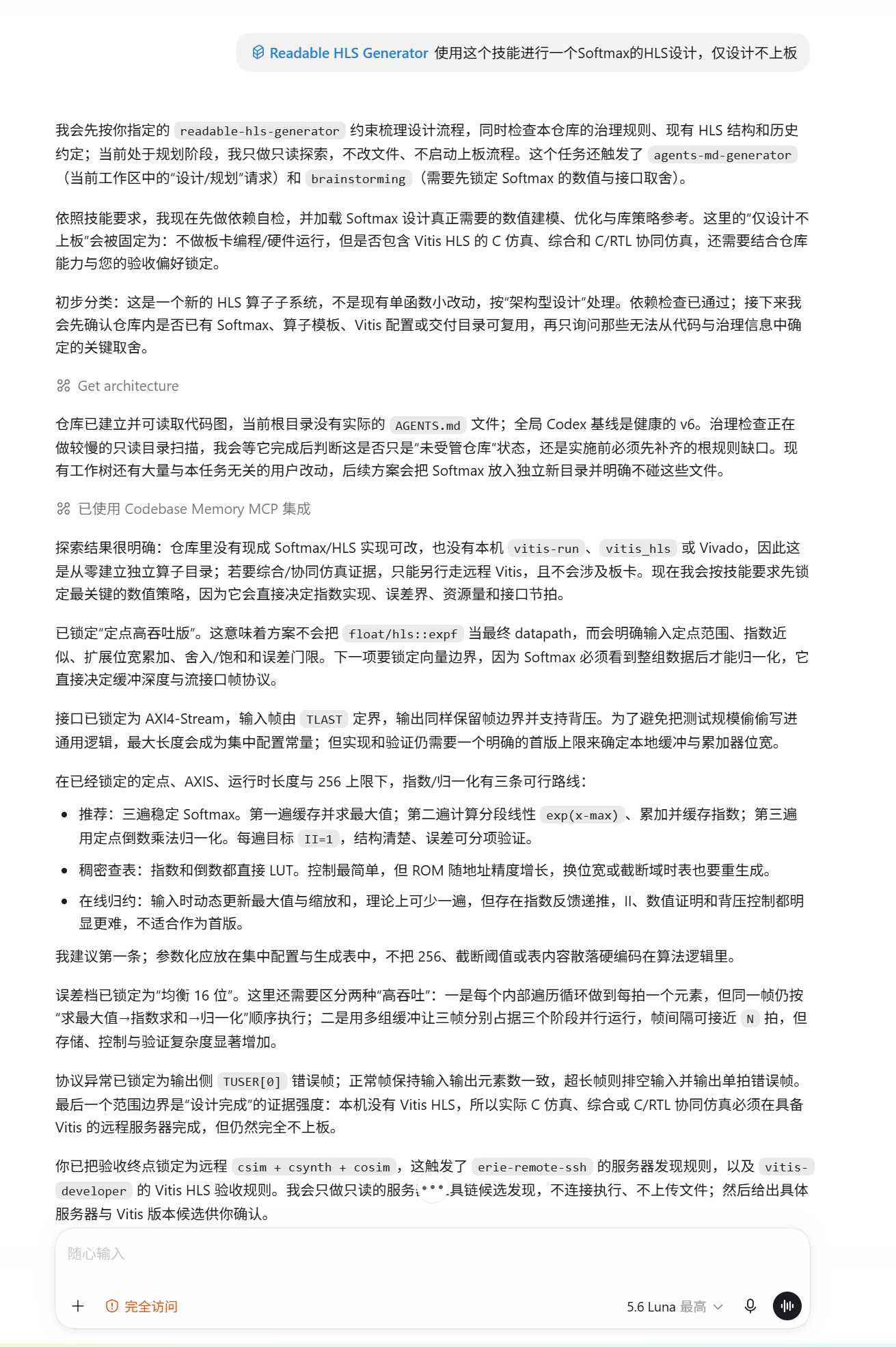

这次测试目标不是固定长度的软件 Softmax，而是一套能够接入流式 FPGA 数据通路的 AXI4-Stream Softmax kernel。
本次生成结果中的主要配置如下：
| 配置项 | 本次设置 |
|---|---|
| HLS 工具链 | AMD/Xilinx Vitis HLS |
| Top function | softmax_axis |
| 输入接口 | AXI4-Stream，16 bit 数据 |
| 输出接口 | AXI4-Stream，16 bit 数据 + 1 bit TUSER |
| 帧边界 | TLAST |
| 最小帧长 | 1 |
| 最大帧长 | 256 |
| 输入格式 | ap_fixed<16, 6> |
| 输出格式 | ap_ufixed<16, 1> |
| 指数格式 | ap_ufixed<18, 1> |
| 倒数格式 | ap_ufixed<24, 1> |
| 指数累加格式 | ap_ufixed<28, 9> |
| 指数近似 | 192 段 PWL，区间 [-12, 0] |
| 目标循环 II | 1 |
| HLS 时钟约束 | 5 ns（200 MHz） |
| 控制协议 | ap_ctrl_none |
| 计划测试 case | 43 组 manifest 事务 |
Softmax 的数学表达式并不复杂：
y_i = exp(x_i) / Σ exp(x_j)
但把它做成硬件，并没有公式看起来这么简单。
首先，指数运算本身就不适合直接照搬软件实现；其次，Softmax 需要先知道整帧最大值和指数和，因此它天然包含帧级归约；再加上可变长度、TLAST、定点误差、异常帧和 AXIS 侧带，已经足够用来观察一个 HLS 生成 Skill 是否真的理解硬件约束。
二、这次不是只生成一个 softmax.cpp
最终生成结果被拆成了几个职责比较明确的文件：
softmax_project/
├── softmax_profile.hpp
├── softmax_pwl_table.hpp
├── softmax_core.hpp
├── softmax_top.cpp

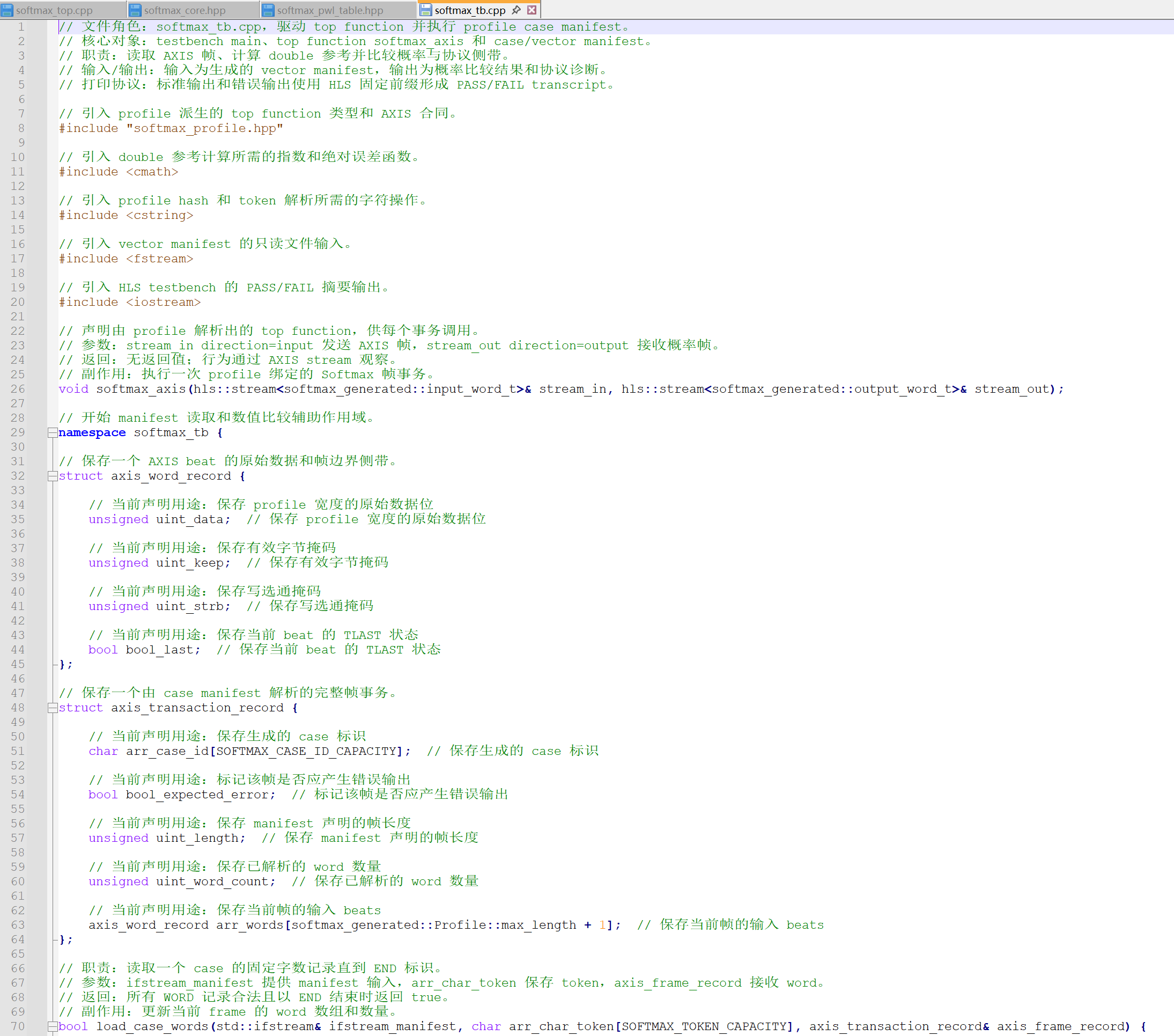

├── softmax_tb.cpp
└── hls_config.cfg
其中：
softmax_profile.hpp：集中保存位宽、定点策略、帧长、误差阈值、PWL 范围和 AXIS 类型；softmax_pwl_table.hpp：保存指数近似使用的 192 组锚点与斜率；softmax_core.hpp：实现接收、最大值搜索、PWL 指数、求和、倒数与概率输出；softmax_top.cpp：提供真正交给 Vitis HLS 的 AXI4-Stream top function；softmax_tb.cpp：读取向量清单，计算 double 参考结果，并检查数值与协议；hls_config.cfg：声明 top、综合源文件、testbench、5 ns 时钟和 cosim 端口跟踪。
这个拆分方式是我比较认可的地方。
以前直接让模型写 HLS，数值位宽、接口定义、算法实现和测试阈值经常全部混在一个文件里。短代码看起来很省事，但一旦修改位宽或接口，代码、testbench 和配置很容易失去一致性。
这次至少把“设计画像”单独收进了 softmax_profile.hpp。
三、它先把 Softmax 的数值策略固定了下来
HLS 设计里一个很容易被忽略的问题是：
算法公式确定，不代表硬件数值格式已经确定。
这次生成结果没有把所有变量都写成 float，而是针对不同阶段使用了不同的定点格式：
using input_t = ap_fixed<16, 6, AP_RND_CONV, AP_SAT>;
using output_t = ap_ufixed<16, 1, AP_RND_CONV, AP_SAT>;
using exp_t = ap_ufixed<18, 1, AP_RND_CONV, AP_SAT>;
using reciprocal_t = ap_ufixed<24, 1, AP_RND_CONV, AP_SAT>;
using delta_t = ap_fixed<18, 7, AP_RND_CONV, AP_SAT>;
using sum_t = ap_ufixed<28, 9, AP_RND_CONV, AP_SAT>;
可以看到，它至少区分了六类数值：
- 原始 logits；
- 减去最大值后的有符号差值；
- PWL 指数结果；
- 帧级指数和；
- 指数和的倒数；
- 最终概率输出。
同时，profile 中还明确记录了三项验收阈值：
#define SOFTMAX_MAX_ABS_ERROR 0.002
#define SOFTMAX_L1_ERROR 0.01
#define SOFTMAX_SUM_ERROR 0.005
也就是说，testbench 不只是检查“程序有没有退出”，还要检查：
- 单个概率的最大绝对误差；
- 整帧概率向量的 L1 误差；
- 输出概率之和与 1 的偏差。
这比只比较几个手写样例更接近真正的定点算法验收。
当然，这些位宽是不是最优，还不能只靠代码判断。后续仍然要结合 csynth 报告，看 DSP、LUT、FF、BRAM、延迟和目标频率，再决定是否收窄或放宽某一级格式。
四、核心不是“算指数”，而是三遍帧级数据路径
为了避免指数溢出，Softmax 一般会先减去整帧最大值：
m = max(x_i)
e_i = exp(x_i - m)
s = Σ e_i
y_i = e_i / s
这次生成结果采用了一条比较直观的三遍路线：
AXIS logits frame
│
▼
第一遍：接收整帧、检查侧带、缓存输入、寻找最大值
│
▼
第二遍：计算 PWL exp(x - max)、缓存指数、累加分母
│
▼
第三遍：计算 1 / sum，逐项归一化并输出 AXIS 概率帧
在源码里，这三步分别由下面几个函数承担：
receive_frame(...);
compute_exp(...);
emit_probs(...);
这种实现并不是追求“最炫”的结构，而是先把帧级依赖关系讲清楚。
Softmax 必须先得到最大值，之后才能计算稳定指数；又必须先得到完整指数和，之后才能输出最终概率。因此，在没有引入更复杂的分块、在线归约或多核重叠之前，本地缓存是很自然的选择。
本次最大帧长为 256，所以核心保留了两组静态片上缓存：
static input_t arr_in_buf[256];
static exp_t arr_exp_buf[256];
第二遍和第三遍循环都写了：
#pragma HLS PIPELINE II=1
这里也要注意一个很容易被宣传文案混淆的点：
写了
II=1，代表设计目标是让对应循环每周期启动一次迭代；并不等于 Vitis HLS 一定已经实现 II=1，更不等于整个 Softmax 帧可以每周期完成一次。
最终 achieved II、单帧延迟和帧间吞吐，仍然必须以综合报告为准。

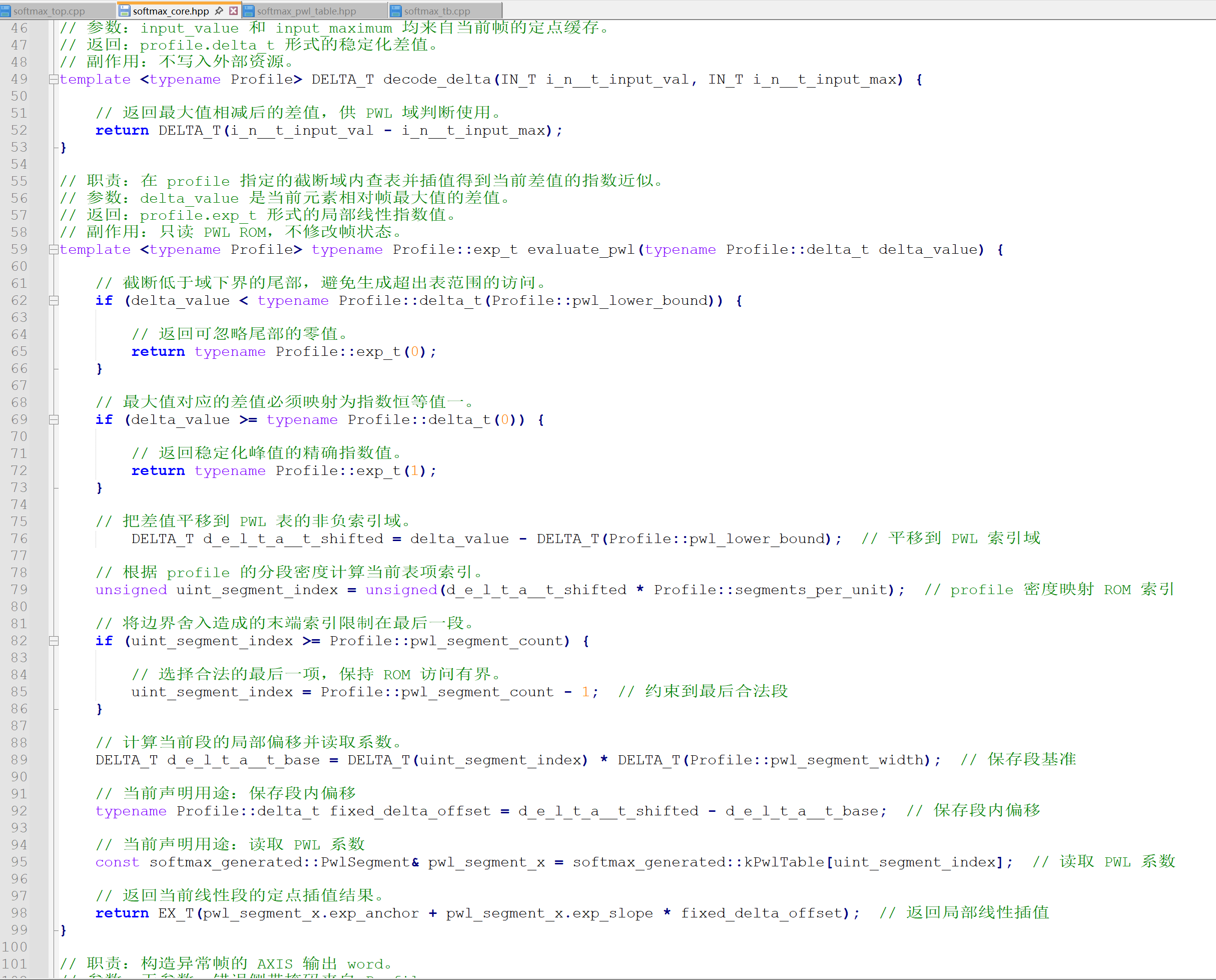

五、PWL 指数近似，是这次最值得看的部分
如果直接在 HLS C++ 里使用软件式 exp()，虽然写起来简单，但最后的资源、延迟和可控性未必理想。
这次生成结果采用了分段线性近似：
exp(delta) ≈ exp_anchor[index] + exp_slope[index] × local_offset
其中：
delta = x_i - max(x)；delta >= 0时直接返回 1；delta < -12时直接截断为 0；[-12, 0]被划分为 192 段；- 每个单位区间包含 16 段；
- 单段宽度为
0.0625。
每一段保存两个定点系数：
struct PwlSegment {
exp_t exp_anchor;
exp_t exp_slope;
};
运行时只需要完成索引、局部偏移和一次线性插值。
这个思路的优点是，近似范围、表项数量和误差之间的关系比较清楚，也方便后续继续调节：
更多分段
→ 通常误差更小
→ 但系数存储和选择逻辑可能增加
更宽定点
→ 通常量化误差更小
→ 但乘法、加法和存储资源可能增加
不过现在还不能直接断言这张表最终会被映射成哪类 ROM，也不能断言这套 PWL 一定比目标器件上的其他指数实现更省资源。这个结论必须结合 Vitis HLS 的资源映射、延迟报告和替代方案对比来判断。

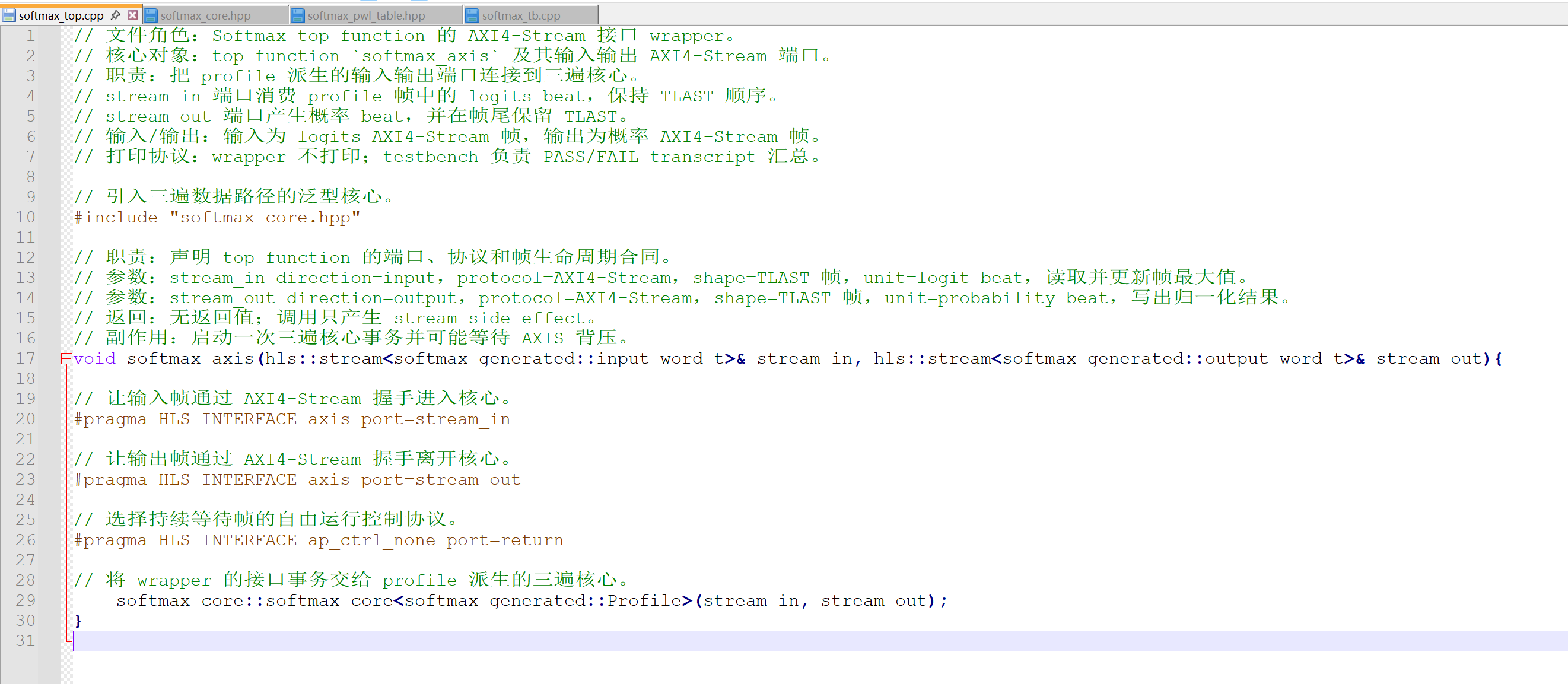

六、AXI4-Stream 不是只在 top function 上加两行 pragma
顶层接口比较简洁：
void softmax_axis(
hls::stream<input_word_t>& stream_in,
hls::stream<output_word_t>& stream_out
) {
#pragma HLS INTERFACE axis port=stream_in
#pragma HLS INTERFACE axis port=stream_out
#pragma HLS INTERFACE ap_ctrl_none port=return
softmax_core<Profile>(stream_in, stream_out);
}
但真正值得看的是核心内部对帧协议的处理。
输入 word 使用：
ap_axiu<16, 0, 0, 0>
输出 word 使用：
ap_axiu<16, 1, 0, 0>
输出额外保留了 1 bit TUSER，用于错误上报。
正常帧要求：
TKEEP和TSTRB必须与 16 bit 数据宽度匹配；- 输入以
TLAST结束； - 输出 beat 数量与输入帧长度一致；
- 只有最后一个输出 beat 携带
TLAST； - 正常概率帧的
TUSER错误位必须为 0。
如果发现侧带非法、帧长度超过 256，或者指数和退化为 0，设计不会继续输出一串看似正常的概率，而是产生一个单拍错误帧：
TDATA = 0
TUSER.error = 1
TLAST = 1
这说明生成器至少没有把 AXIS 理解成“函数参数换成 hls::stream 就结束了”，而是把帧边界与错误语义也写进了实现。
当然，C++ testbench 对 stream 的调用还不能完全替代 RTL 级 AXIS 背压验证。TVALID/TREADY 长时间停顿、输出阻塞和连续帧间隔，最好继续通过 cosim 波形检查。
七、这次最让我意外的，是 testbench 不只是“喂几个数”
softmax_tb.cpp 的体量甚至明显大于 top wrapper。
它计划从生成的 vector manifest 中读取 43 组事务，并使用 profile hash 检查“测试向量是否仍然对应当前数值配置”。
这一点很有意义。
HLS 工程里经常会发生这种情况：源码位宽已经改了，但旧测试向量仍然被继续使用，最后得到一个“testbench 通过”的假象。这里通过 PROFILE_HASH 把向量清单和当前 profile 绑定，可以减少这类错配。
对于正常帧，testbench 会先使用 double 计算稳定 Softmax 参考：
expected[i] = std::exp(value[i] - maximum);
expected[i] /= sum;
之后逐项检查：
输出数量是否等于输入长度
最大绝对误差是否 <= 0.002
整帧 L1 误差是否 <= 0.01
输出概率和误差是否 <= 0.005
正常帧是否错误置位 TUSER
TLAST 是否只出现在最后一个 beat
对于异常帧，则检查是否只输出一个带错误侧带的 beat。
最终 transcript 采用明确的 PASS/FAIL 形式：
> INFO: [HLS] PASS 43
或者：
> ERR: [HLS] FAIL <case_id>
不过这里仍然要区分“代码里写了这些检查”和“这些检查已经真实执行通过”。我目前没有拿到 vector manifest 本体和本次 Vitis HLS 运行 transcript，因此不能把上面的 PASS 示例写成已经发生的实验结果。
八、它和“直接让 AI 写一段 HLS”有什么区别
看完这套生成结果后，我觉得 HLS Generator 的价值不只是代码模板更多，而是它在尝试把下面几件原本容易散落的事情串起来：
需求与行为契约
↓
接口与帧协议
↓
数值类型与近似策略
↓
HLS C/C++ 实现与 pragma
↓
自检 testbench 与向量清单
↓
Vitis HLS 配置
↓
静态检查 / csim / csynth / cosim / 板级证据
仓库当前工作流也不只有 Create，还包括：
Create：根据已确认的 HLS 契约生成 kernel；Write：修改 C/C++、pragma、接口、DATAFLOW 或工程配置；Review：检查源码、接口和 Vitis 报告；Annotate：在保持行为不变的前提下补充中文语义注释；Validate：执行静态检查，并在环境具备时调用 Vitis HLS 验证。
我比较认可的一点，是它把“静态就绪”和“真实工具执行”分开。
代码结构合理
≠ C Simulation 已通过
≠ C Synthesis 已通过
≠ achieved II = 1
≠ 时钟达到 5 ns
≠ 资源占用合理
≠ RTL Cosimulation 已通过
≠ 上板可用
对于 AI 生成 HLS，这条边界尤其重要。
九、这套 Softmax 目前还有哪些问题需要继续查
从源码看，工程骨架、数值策略和 testbench 已经比较完整，但我不会因为文件齐全就直接把它当成可交付 IP。
后续至少还要继续检查下面这些内容：
vitis-run或vitis_hls能否完整解析全部源文件和.cfg；- 43 组 vector manifest 是否真实存在，profile hash 是否匹配；
- C Simulation 是否全部通过，失败 case 能否给出足够诊断；
- 两个
PIPELINE II=1循环的 achieved II 是否真的是 1； - 最大长度 256 时的单帧 latency 和帧间吞吐是多少；
1 / sum最终综合成什么结构，延迟和资源是否过高；- 192 段 PWL 表被映射到 LUT、ROM 还是其他资源；
- 输入缓存与指数缓存分别占用多少 LUTRAM/BRAM；
- AXIS 背压、连续帧、异常侧带和超长帧在 cosim 中是否正确；
- 5 ns 时钟约束下是否满足时序；
- 与 float 版本、直接
hls::exp版本或更小 PWL 表相比，精度—资源—延迟的取舍如何； - 不同帧长、极端 logits、全相等输入和大动态范围输入是否都覆盖到。
其中我最想先看的，是下面四项：
C Simulation：功能和误差门限
C Synthesis：Latency / II / LUT / FF / DSP / BRAM
RTL Cosimulation：AXIS 帧与背压
对照实验：PWL 定点版 VS float/库函数版
只有这些结果出来以后，才能回答这套 Softmax 到底是“代码组织得不错”，还是已经具备真正有竞争力的硬件实现。
十、总体感受
前两篇测试 Verilog Generator 时，我关注的是模型能不能把接口、状态机、握手、错误路径和模块边界讲清楚。
换到 HLS 后，问题变了。
HLS 最容易制造的一种错觉是：
C++ 写出来了，软件结果也对，所以硬件大概没问题。
但真正进入 FPGA 设计以后，还必须面对数值位宽、循环依赖、存储结构、接口协议、流水线、吞吐、资源和时钟。
这次 Softmax 生成结果至少没有停留在“写一个 C++ 算法”这一层，而是把：
稳定 Softmax
+ 定点数值画像
+ PWL 指数近似
+ AXI4-Stream 帧协议
+ 异常路径
+ 自检 testbench
+ Vitis HLS 配置
放进了同一套工程中。
对我来说，它当前最有价值的地方不是替代 HLS 工程师，而是把 AI 生成 HLS 从：
给我一段看起来能综合的 C++
往下面这个方向推进了一步：
给我一份设计意图可见、数值策略明确、接口能够检查、
并且可以继续进入真实 Vitis HLS 验证的工程初版
它当然还不能代替 csim、csynth、cosim、实现、时序分析和人工 review。
但作为 HLS 设计的起点，这种“先把契约、数值、接口和验证一起搭出来”的方式，确实比直接让模型写一个函数更容易控制。
十一、项目地址与调用方式
GitHub：https://github.com/Eriemon/hls-generator
仓库当前版本：v0.5.1
在 Codex 中可以这样描述任务：
请从 https://github.com/Eriemon/hls-generator 安装 HLS Generator，
并使用 $readable-hls-generator 设计一个面向 AMD/Xilinx Vitis HLS 的
AXI4-Stream Softmax kernel。
要求：
1. 使用 TLAST 支持 1～256 个元素的可变长度帧；
2. 输入为 16 bit 有符号定点 logits，输出为 16 bit 无符号定点概率；
3. 使用 max-subtraction 保证数值稳定；
4. 不直接使用软件式 std::exp，给出可综合的指数近似策略；
5. 明确输入、差值、指数、累加、倒数和输出的定点位宽；
6. 输出使用 TUSER 上报非法侧带、超长帧或数值退化；
7. 提供 double 参考 testbench，检查最大绝对误差、L1 误差、概率和、
输出长度、TLAST 和错误侧带；
8. 生成 Vitis HLS 配置，并将目标时钟设为 5 ns；
9. 先展示行为契约、数值 profile、接口、PWL 方案和测试计划，
等我确认后再生成最终代码；
10. 没有实际执行 csim、csynth、cosim 或实现时，不要写成已经通过。
后面我还会继续用真实的 Vitis HLS 报告检查这套 Softmax，包括 achieved II、单帧 latency、资源占用、PWL 误差和 AXIS cosim 波形。
如果它最终能够把“生成代码—执行 HLS—读取报告—根据真实瓶颈继续优化”连起来，那会比单次生成一个 kernel 更有意义。
