AI编程实现ESP32 + MPU6050 风扇振动监控，硬件部分的几个小问题

worldcup3001

73人浏览 · 2026-07-14 14:26:03

worldcup3001 · 2026-07-14 14:26:03 发布

问题的引出

最近有问到怎么用C#来写modbus协议。我提炼了一部分代码，写了一个完整的测试，能简单的模拟解modbus解析过程。但这只解决了解析的问题，如何能把整个链路跑通起来？让硬件，软件，网络，采集服务器都参与进来？

我想到用 AI 辅助做一个模拟工业风扇振动监控系统，实现数据采集。先通过网页，用webapi的形式把数据上传到服务器，实现数据显示，监控报警，转速控制。保证数据没问题之后，再实现modubs地址映射，用组态和C#来进行通讯来验证。

效果预览

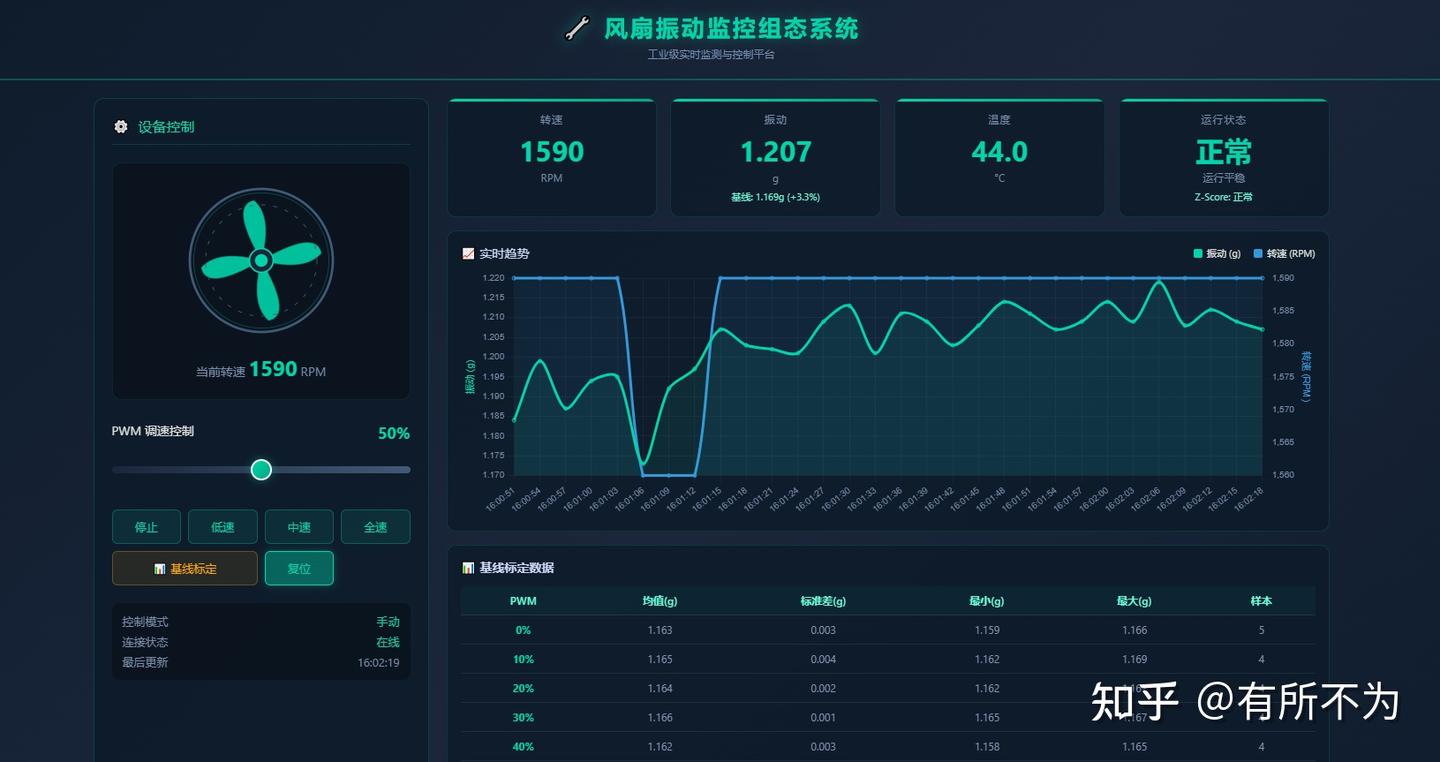

网页监控数据

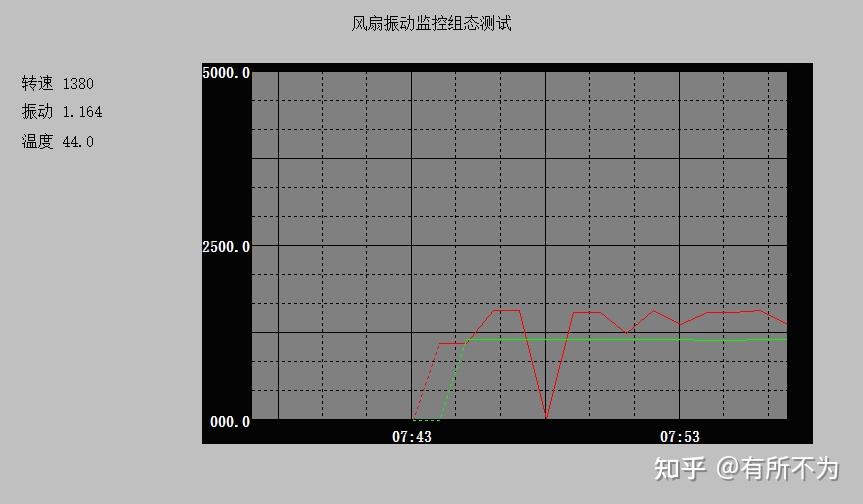

组态软件采集数据

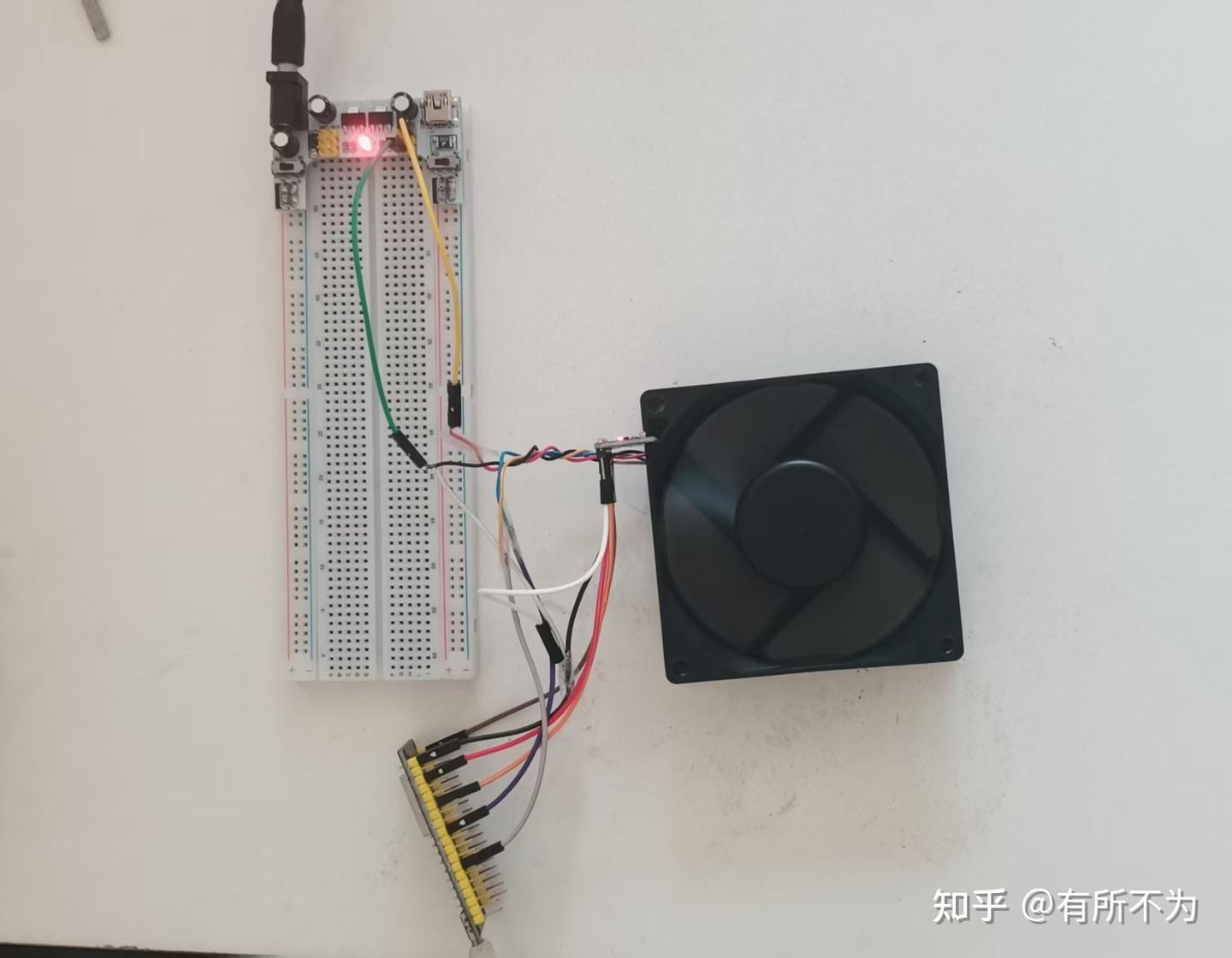

非常简陋的硬件

项目背景

目标：做一个风扇振动监控系统，实时采集振动数据，上传到服务器，做异常检测。

硬件选型：

ESP32 开发板（WiFi + 足够算力）
MPU6050 加速度传感器（I2C 接口，便宜好用）
PC 散热风扇（被测对象，12v供电，5v也能用）
面包板 + 杜邦线 +开发板电源模块

软件架构：

ESP32（采集） → HTTP POST → Flask 服务器 → SQLite 存储
                                              ↓
                                        Web 看板（Chart.js）

看起来很简单对吧，结果有几个问题没注意到，还真被卡了几下。

I2C 初始化失败

第一版代码

#include <Wire.h>
#include <Adafruit_MPU6050.h>

Adafruit_MPU6050 mpu;

#define SDA_PIN 21
#define SCL_PIN 22

void setup() {
  Serial.begin(115200);
  Wire.begin(SDA_PIN, SCL_PIN);

  if (!mpu.begin()) {
    Serial.println("MPU6050 初始化失败！");
    while (1) delay(10);  // 卡死在这里
  }
}

预期：串口打印”MPU6050 初始化成功” 实际：串口打印”MPU6050 初始化失败！”，然后 ESP32 的指示灯都不亮了

排查过程（踩坑记录）

问题1：Adafruit 库的”坑”

AI 告诉我，Adafruit_MPU6050 库的 begin() 函数内部会重新调用 Wire.begin()（不带参数），这会覆盖掉你之前设置的自定义引脚！

正确写法：

// 把已经配置好的 Wire 对象传给 mpu.begin()
if (!mpu.begin(MPU6050_I2CADDR_DEFAULT, &Wire)) {
    Serial.println("初始化失败");
}

改完之后，还是失败了，把情况给AI说，让它去解决。

问题2：I2C 地址问题

MPU6050 的地址由 AD0 引脚决定：

AD0 接地 → 地址 0x68
AD0 接 3.3V → 地址 0x69

我的模块 AD0 引脚悬空，地址不确定。

解决：把 AD0 明确接到 GND，强制地址为 0x68。

改完之后，又失败了，这时候，我有点怀疑了，是不是库的版本和硬件不匹配呢？

问题3：上拉电阻问题

I2C 总线的 SDA 和 SCL 是开漏输出，要接上拉电阻到 3.3V 才能正常工作。

虽然 GY-521 模块理论上板载有上拉电阻，但有太便宜的，会省略掉。

验证方法：用万用表量 SDA/SCL 到 3.3V 的电阻，应该在 2kΩ~10kΩ。

最终解决：绕过库函数，直接读寄存器

折腾了一阵儿，最后用直接读取 WHO_AM_I 寄存器的方式确认硬件是否在线：

#include <Wire.h>

#define SDA_PIN 21
#define SCL_PIN 22
#define MPU_ADDR 0x68

void setup() {
  Serial.begin(115200);
  Wire.begin(SDA_PIN, SCL_PIN);
  Wire.setClock(100000);

  // 读取 WHO_AM_I 寄存器（地址 0x75）
  Wire.beginTransmission(MPU_ADDR);
  Wire.write(0x75);
  Wire.endTransmission(false);
  Wire.requestFrom(MPU_ADDR, 1);

  byte whoami = Wire.read();
  Serial.print("WHO_AM_I: 0x");
  Serial.println(whoami, HEX);  // 应该返回 0x68
}

如果返回 0x68，说明硬件在线，问题出在库函数。如果返回 0xFF 或 0x00，说明 I2C 总线物理层不通。结果这里返回是正常，证明设备是上线了。

那就是mpu.begin() 在 ESP32 上可能和 Wire 对象的配合有问题，或者库版本有 bug。既然裸 I2C 能通信，那就绕过库的手动初始化，直接用 Wire 配置 MPU6050。

最终测试代码

#include <Wire.h>

#define SDA_PIN 21
#define SCL_PIN 22
#define MPU_ADDR 0x68

// MPU6050 寄存器地址
#define PWR_MGMT_1   0x6B
#define ACCEL_XOUT_H 0x3B
#define WHO_AM_I     0x75

void setup() {
  Serial.begin(115200);

  // 初始化 I2C
  Wire.begin(SDA_PIN, SCL_PIN);
  Wire.setClock(100000);

  // 唤醒 MPU6050（默认睡眠模式）
  Wire.beginTransmission(MPU_ADDR);
  Wire.write(PWR_MGMT_1);
  Wire.write(0x00);
  Wire.endTransmission();

  delay(100);

  // 验证 WHO_AM_I
  Wire.beginTransmission(MPU_ADDR);
  Wire.write(WHO_AM_I);
  Wire.endTransmission(false);
  Wire.requestFrom(MPU_ADDR, 1);

  byte whoami = Wire.read();
  if (whoami == 0x68) {
    Serial.println("MPU6050 初始化成功！");
  } else {
    Serial.print("WHO_AM_I 错误: 0x");
    Serial.println(whoami, HEX);
  }
}

void loop() {
  // 读取加速度数据
  Wire.beginTransmission(MPU_ADDR);
  Wire.write(ACCEL_XOUT_H);
  Wire.endTransmission(false);
  Wire.requestFrom(MPU_ADDR, 6);

  int16_t ax = (Wire.read() << 8) | Wire.read();
  int16_t ay = (Wire.read() << 8) | Wire.read();
  int16_t az = (Wire.read() << 8) | Wire.read();

  // 转换为 g（量程 ±8g，16位有符号）
  float ax_g = ax / 4096.0;
  float ay_g = ay / 4096.0;
  float az_g = az / 4096.0;

  Serial.printf("X:%.3f Y:%.3f Z:%.3f\n", ax_g, ay_g, az_g);
  delay(100);
}

这个代码运行没问题，硬件的事就算解决了。

经验总结

问题	原因	解决方法
I2C 初始化失败	Adafruit 库覆盖自定义引脚	传入 Wire 对象指针
地址不对	AD0 引脚悬空	明确接 GND 或 3.3V
总线不通	缺少上拉电阻	外接 4.7kΩ 上拉
库函数不工作	库版本兼容性问题	直接读寄存器
