SDIO技术概述

SDIO的基本概念与技术背景
SDIO（Secure Digital Input Output）是一种基于SD（Secure Digital）存储卡标准扩展的输入输出接口标准。它在物理和电气特性上与SD卡兼容，但功能上有了极大的扩展。SDIO最初的设计目的是为了让SD插槽不再局限于存储功能，而是能够连接各种外设，为移动设备提供了一种标准化的扩展接口。从技术本质上看，SD、MMC和SDIO都属于同一技术体系，都是从MMC规范演化而来，其中MMC强调多媒体存储，SD强调安全和数据保护，而SDIO则专注于输入输出功能。

在物理接口层面，SDIO使用了与SD卡相同的9针接口设计，包括时钟线（CLK）、命令线（CMD）、数据线（DAT0-DAT3）和电源线等。SDIO设备支持两种总线模式：1位模式（只使用DAT0）和4位模式（使用DAT0-DAT3）。与SD存储卡主要进行大数据块传输不同，SDIO设备通常需要进行多次小数据量的传输，同时还需要中断机制来处理异步事件。

从技术架构角度来看，SDIO规范在SD基础上增加了以下关键特性：I/O模式、中断机制、字节传输模式和多功能设备支持。这使得SDIO可以连接网络适配器、蓝牙模块、数码相机、GPS接收器等多样化的功能设备，大大扩展了SD接口的应用范围。

Linux SDIO代码框架与核心数据结构

1.MMC子系统模块划分与关系

Linux内核中的MMC子系统代码主要位于drivers/mmc目录下，包含三个核心子目录：card/、core/和host/。这种目录结构直观地反映了子系统的分层架构。

host目录：包含各种平台相关的SD/MMC主机控制器驱动，如STM32、i.MX、OMAP等芯片的驱动实现。每个主机控制器驱动都通过struct mmc_host_ops中定义的回调函数与核心层交互。
core目录：实现了MMC、SD和SDIO的协议栈，提供公共接口和数据结构，负责总线的注册、设备的探测和驱动匹配等核心功能。
card目录：主要处理存储卡相关的逻辑，包括块设备请求的处理、分区解析等。对于SDIO设备，此部分负责其作为存储功能的相关处理。

从软件架构看，MMC子系统涉及三条虚拟总线：platform_bus_type（用于主机控制器）、mmc_bus_type（用于存储卡）和sdio_bus_type（用于SDIO功能设备）。这种多总线模型使得子系统能够灵活地管理不同类型的设备和驱动。

2.核心数据结构及其关系

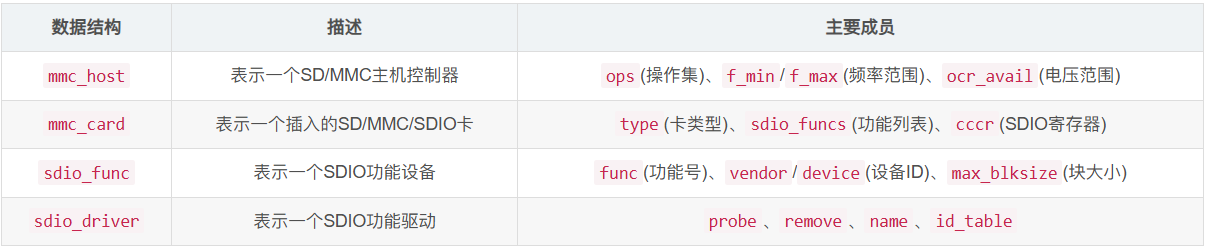

SDIO子系统的核心数据结构包括struct mmc_host、struct mmc_card、struct sdio_func和struct sdio_driver，它们共同描述了系统中SDIO的各个组件及其相互关系。
在这里插入图片描述

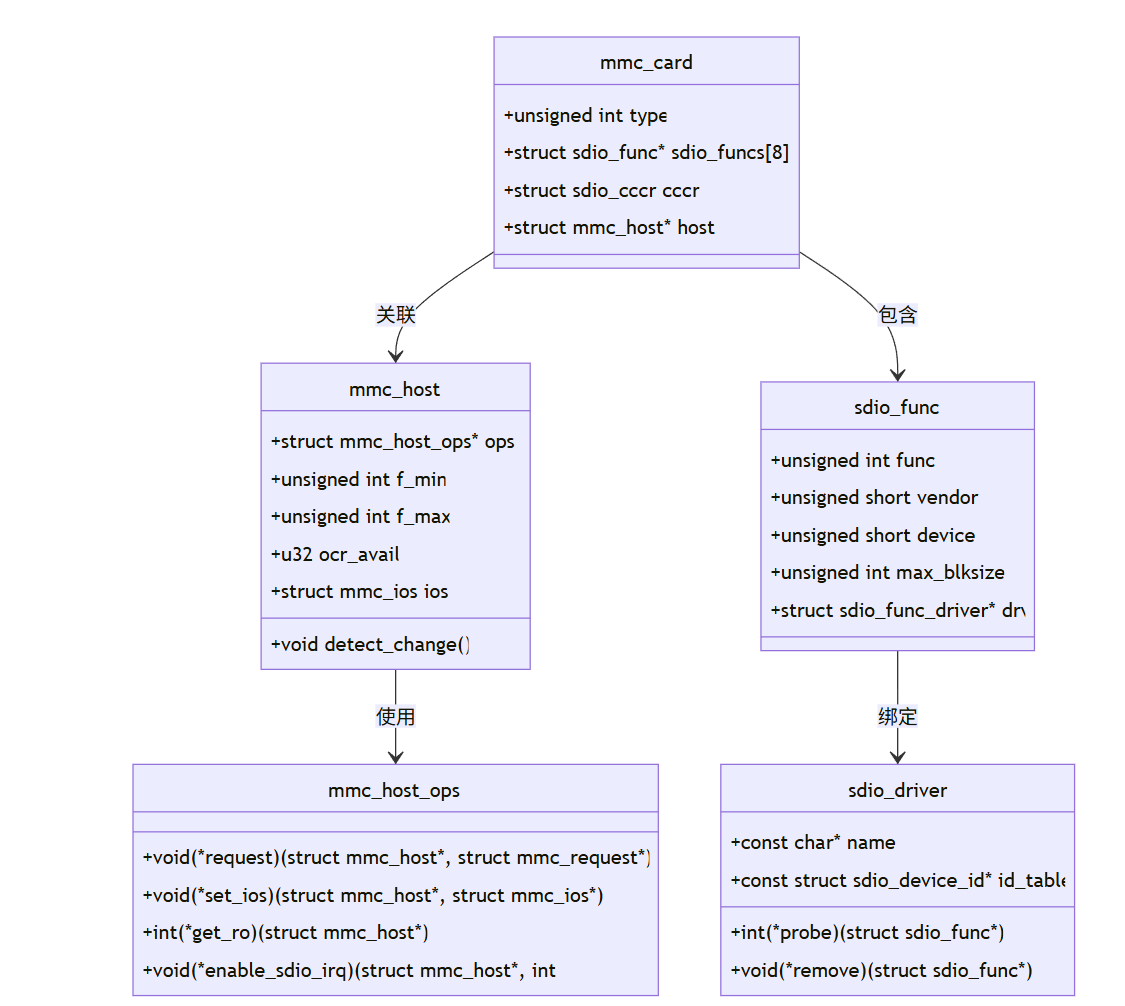

数据结构间的关系：

3.主机控制器操作与SDIO总线交互

主机控制器驱动通过实现struct mmc_host_ops中定义的回调函数来与核心层交互。其中与SDIO密切相关的关键操作包括：

request()：处理MMC请求的核心方法，负责发送命令和数据传输
set_ios()：配置总线的电气特性，如时钟频率、总线宽度和电压
enable_sdio_irq()：启用或禁用SDIO中断，这对于SDIO设备的异步事件处理至关重要

SDIO总线使用struct sdio_device_id来进行驱动和设备之间的匹配。该结构包含厂商ID、设备ID和功能号等信息。当插入SDIO设备时，内核会遍历已注册的SDIO驱动，并比较id_table中的信息，如果匹配则调用驱动的probe函数。

设备匹配与生命周期管理

sdio_bus.c中定义了SDIO总线类型的具体行为，这是驱动模型得以运行的关键。它确保了设备与驱动能够自动匹配，并管理其整个生命周期。

Sysfs属性自动化：

通过sdio_dev_attrs和sdio_drv_attrs等属性组，内核自动为每个SDIO功能设备在**/sys/bus/sdio/devices/**下创建属性文件，如vendor、device、class等。其中，modalias属性（格式如sdio:c00v02D0d4324）尤为重要，它是udev或modprobe自动加载对应驱动模块的依据。

核心注册匹配逻辑：

SDIO驱动通过**sdio_register_driver()**函数向系统注册，该函数实际上是对driver_register()的封装，将驱动添加到SDIO总线驱动列表中。

int sdio_register_driver(struct sdio_driver *drv)
{
    drv->drv.name = drv->name;
    drv->drv.bus = &sdio_bus_type;
    return driver_register(&drv->drv);
}

当驱动注册后，总线会遍历所有已连接的设备，尝试将设备与驱动进行匹配。匹配过程由sdio_bus_match()函数完成，它通过比较sdio_device_id结构中的厂商ID、设备ID和功能号来确定是否匹配。

对于主机控制器驱动，其注册过程略有不同。主机控制器驱动作为平台设备驱动注册到platform_bus_type上，使用平台特定的设备名称进行匹配（如"omap_hsmmc"）。一旦匹配成功，主机控制器的probe函数会被调用，初始化硬件并注册mmc_host对象。

设备发现与初始化过程：

SDIO设备的发现过程始于主机控制器的探测。当主机控制器驱动加载后，它会初始化硬件并启动设备检测机制。在Linux内核中，这一过程通常通过延迟工作队列（delayed workqueue）实现，定期检查总线上是否有设备插入或移除。

当检测到设备插入时，主机控制器会启动SDIO初始化序列，这一过程包括多个步骤：

1.电源上电与时钟设置：主机控制器为设备提供电源并设置初始时钟频率（通常为400kHz）
2.CMD5命令发送：查询设备支持的电压范围
3.CMD52/CMD53命令：读取设备的CCCR（Card Common Control Register）和FBR（Function Basic Register）寄存器
4.功能枚举：识别设备中的各个功能并分配资源

设备初始化过程中不涉及数据线路的使用，仅使用时钟和命令线。但如果SDIO DAT0线路被意外置为有效（设置为低电平），初始化过程可能会暂停并失败，因为这会被主机解读为BUSY信号。

多总线模型与驱动绑定

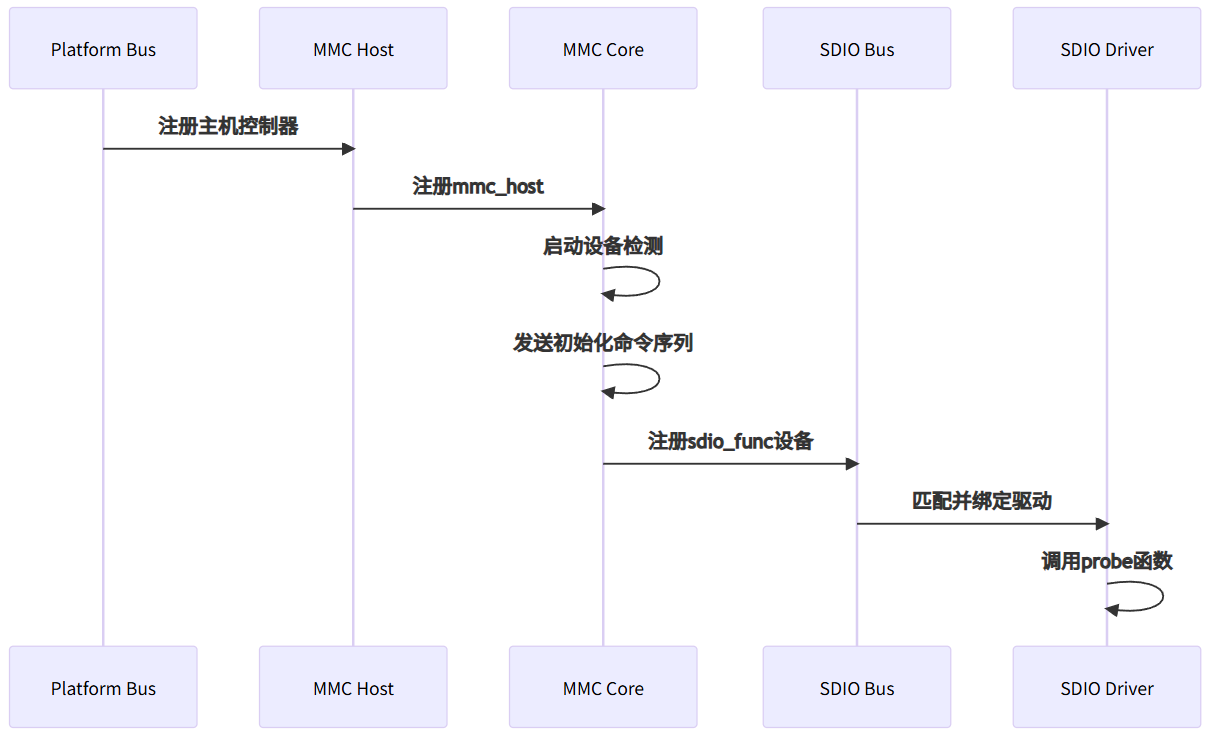

Linux MMC子系统采用多总线模型来管理不同类型的设备。如下图所示，子系统涉及三条总线：platform_bus_type、mmc_bus_type和sdio_bus_type，它们各自负责不同层次的驱动和设备匹配。

drivers/mmc/core/sdio_bus.c实现了一个二级总线模型，专门用于管理SDIO卡上的多个独立功能。这是解决“一张物理卡，多个逻辑设备”问题的核心设计。

诞生背景与核心问题：标准的MMC总线将整张存储卡视为单一设备，但这无法满足SDIO Combo卡（如同时包含Wi-Fi和蓝牙）的需求。SDIO总线驱动的诞生，就是为了在MMC总线之上，为每个I/O功能（Function）提供独立的设备与驱动绑定模型。

工作原理（层次化流程）：

1.MMC总线发现：MMC核心识别到SDIO卡，并与通用SDIO卡驱动绑定。
2.功能枚举：通用驱动读取卡的CIS（卡信息结构），了解卡上所有功能。
3.设备注册：为每个功能创建一个sdio_func设备，并注册到SDIO总线上。
4.驱动匹配：具体的功能驱动（如Wi-Fi驱动）通过ID表与设备匹配，触发其probe函数完成初始化。

这种设计的主要优势在于高度的模块化和精细的粒度。Wi-Fi驱动和蓝牙驱动可以像独立的JavaScript模块一样开发和维护，互不干扰，仅通过标准的SDIO总线接口交互。

总线管理还负责协调多个SDIO功能设备。一个物理SDIO卡可以包含多个功能设备（sdio_func）（如WiFi、蓝牙和GPS集成在一个卡上），每个功能都有独立的功能号（Function Number，通常为1-7）和独立的配置空间（Configuration Space）。每个功能的功能号在卡出厂时即被固化，用于在总线上唯一标识该功能。其配置空间则包含了该功能的CIS（Card Information Structure），其中详细定义了功能类型（如Wi-Fi、蓝牙、GPS）、制造商信息、支持的SDIO标准版本、最大块大小、中断能力以及电源管理需求等关键参数。这种设计使得主机能够像访问PCI设备配置空间一样，精确地查询和配置每个SDIO功能。SDIO总线负责在这些功能之间共享主机控制器资源，确保它们能够协同工作。
在这里插入图片描述
这种多总线模型使得子系统能够灵活地支持各种类型的设备，同时保持各层的独立性和可扩展性。例如，SDIO WiFi驱动只需要关注sdio_bus_type上的注册和匹配，而不需要了解底层主机控制器的具体实现细节。

SDIO初始化和通信过程深度剖析

设备初始化流程与命令交互

SDIO设备的初始化是一个复杂的过程，涉及多个标准命令的交换和寄存器配置。当主机检测到设备插入后，会执行以下初始化序列：

1.基础初始化阶段：

主机发送CMD0（GO_IDLE_STATE）使设备进入空闲状态
主机发送CMD5（IO_SEND_OP_COND）查询设备支持的电压范围和IO能力
设备响应其OCR（Operating Conditions Register）内容

2.设备识别阶段：

主机发送CMD3（SEND_RELATIVE_ADDR）为设备分配相对地址（RCA）
主机发送CMD7（SELECT_CARD）选择特定地址的设备，将其置于传输状态

3.SDIO特定初始化：

主机使用CMD52读取CCCR（Card Common Control Register）了解设备公共能力
主机读取FBR（Function Basic Register）获取每个功能的配置信息
主机使用CMD52配置设备的工作参数，如总线宽度和中断模式

4.功能特定配置：

对于每个SDIO功能，主机读取其CIS（Card Information Structure）获取厂商ID、设备ID等信息
主机配置每个功能的工作参数，如块大小和传输模式

在整个初始化过程中，CMD52（IO_RW_DIRECT）命令起着关键作用，它用于读写单个SDIO设备的寄存器，是配置设备的主要手段。而CMD53（IO_RW_EXTENDED）则用于大数据量的传输，支持字节模式和块模式两种传输方式。

数据传输机制与状态管理

SDIO设备支持两种数据传输模式：字节模式和块模式。字节模式适用于小数据量的寄存器访问，而块模式则适用于大数据量的传输，如网络数据包或文件内容。

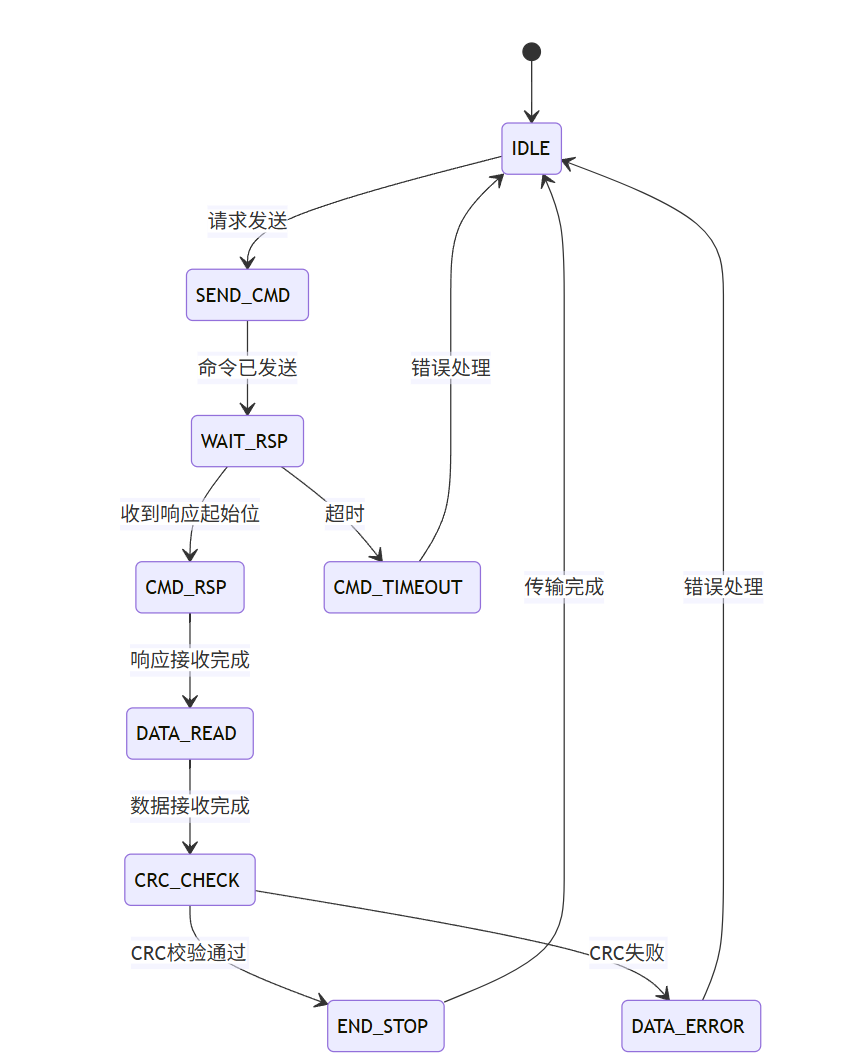

数据传输涉及三个关键状态机的协同工作：命令状态机、响应状态机和数据状态机。以下Mermaid状态图展示了SDIO数据读写的典型流程：
在这里插入图片描述
在实际的数据传输过程中，主机控制器负责协调命令、响应和数据的流动。对于读操作，主机先发送读命令，然后设备返回响应和数据；对于写操作，主机发送写命令后接着发送数据，然后设备返回操作结果。

中断处理与电源管理

SDIO设备的中断机制是其区别于普通SD存储卡的重要特性之一。SDIO设备通过将DAT1线拉低来向主机发送中断请求，这使得设备能够在发生特定事件时（如数据就绪、状态改变）主动通知主机，而不需要主机轮询设备状态。

主机控制器驱动通过实现enable_sdio_irq()回调函数来控制系统对SDIO中断的响应。当该函数参数enable为true时，主机应配置硬件监听DAT1线的中断信号；当为false时，则忽略该信号。

在Linux内核中，SDIO中断处理通常分为两个部分：

硬件中断处理：在主机控制器的中断服务例程中检测到SDIO中断，禁用进一步的中断，并调度下半部（此时cpu开中断，可被自身或其他中断打断）处理
功能驱动处理：底半部通知具体的SDIO功能驱动（如WiFi驱动），由驱动处理中断原因并采取相应行动

电源管理是SDIO子系统另一个重要方面。SDIO设备支持多种电源状态，包括活动状态、睡眠状态和关机状态。主机可以通过CMD52修改设备的电源管理寄存器来控制设备的电源状态，从而实现功耗的动态管理。

简单SDIO设备驱动实例实现

驱动框架与注册代码

#include <linux/module.h>
#include <linux/slab.h>
#include <linux/sdio.h>
#include <linux/device.h>

/* 定义设备ID表，用于驱动匹配，这里的ID是整张SDIO Card的硬件标识符 */
static const struct sdio_device_id simple_sdio_ids[] = {
    { SDIO_DEVICE(0x1234, 0x5678) }, /* 厂商ID:0x1234, 设备ID:0x5678 */
    { /* 结束 */ }
};

MODULE_DEVICE_TABLE(sdio, simple_sdio_ids);

/* 驱动probe函数，当设备匹配时调用 */
static int simple_sdio_probe(struct sdio_func *func,
                 const struct sdio_device_id *id)
{
    int ret;
    struct device *dev = &func->dev;

    dev_info(dev, "SDIO设备已检测 (厂商:%04x, 设备:%04x)\n",
             func->vendor, func->device);

    /* 启用SDIO功能 */
    ret = sdio_enable_func(func);
    if (ret) {
        dev_err(dev, "无法启用SDIO功能: %d\n", ret);
        return ret;
    }

    /* 设置块大小 */
    ret = sdio_set_block_size(func, 64);
    if (ret) {
        dev_err(dev, "无法设置块大小: %d\n", ret);
        sdio_disable_func(func);
        return ret;
    }

    /* 注册中断处理程序 */
    ret = sdio_claim_irq(func, simple_sdio_irq);
    if (ret) {
        dev_err(dev, "无法注册中断处理程序: %d\n", ret);
        sdio_disable_func(func);
        return ret;
    }

    /* 初始化设备特定数据结构 */
    // init_device_data(dev);

    dev_info(dev, "SDIO设备驱动加载成功\n");
    return 0;
}

/* 驱动remove函数，当设备移除或驱动卸载时调用 */
static void simple_sdio_remove(struct sdio_func *func)
{
    struct device *dev = &func->dev;

    /* 释放中断 */
    sdio_release_irq(func);

    /* 禁用SDIO功能 */
    sdio_disable_func(func);

    dev_info(dev, "SDIO设备驱动已卸载\n");
}

/* 中断处理函数 */
static void simple_sdio_irq(struct sdio_func *func)
{
    /* 处理设备中断 */
    // handle_interrupts(func);
}

/* 定义SDIO驱动结构 */
static struct sdio_driver simple_sdio_driver = {
    .name = "simple_sdio",
    .id_table = simple_sdio_ids,
    .probe = simple_sdio_probe,
    .remove = simple_sdio_remove,
};

/* 模块初始化函数 */
static int __init simple_sdio_init(void)
{
    int ret;

    ret = sdio_register_driver(&simple_sdio_driver);
    if (ret)
        pr_err("无法注册SDIO驱动: %d\n", ret);
    else
        pr_info("SDIO驱动注册成功\n");

    return ret;
}

/* 模块退出函数 */
static void __exit simple_sdio_exit(void)
{
    sdio_unregister_driver(&simple_sdio_driver);
    pr_info("SDIO驱动已注销\n");
}

module_init(simple_sdio_init);
module_exit(simple_sdio_exit);

MODULE_LICENSE("GPL");
MODULE_AUTHOR("Your Name");
MODULE_DESCRIPTION("Simple SDIO Device Driver");

设备操作与数据传输

实现基本的设备注册后，我们需要添加设备操作和数据传输功能。下面的代码展示了如何实现SDIO设备的读写操作：

/* 从设备读取数据 */
static int simple_sdio_read(struct sdio_func *func, unsigned addr,
                           void *buf, unsigned size)
{
    int ret;

    /* 获取主机控制器 */
    ret = sdio_claim_host(func);
    if (ret)
        return ret;

    /* 执行读取操作 */
    if (size == 1) {
        /* 单字节读取 */
        *(u8 *)buf = sdio_readb(func, addr, &ret);
    } else {
        /* 多字节读取 */
        ret = sdio_readsb(func, buf, addr, size);
    }

    /* 释放主机控制器 */
    sdio_release_host(func);

    return ret;
}

/* 向设备写入数据 */
static int simple_sdio_write(struct sdio_func *func, unsigned addr,
                            void *buf, unsigned size)
{
    int ret;

    /* 获取主机控制器 */
    ret = sdio_claim_host(func);
    if (ret)
        return ret;

    /* 执行写入操作 */
    if (size == 1) {
        /* 单字节写入 */
        sdio_writeb(func, *(u8 *)buf, addr, &ret);
    } else {
        /* 多字节写入 */
        ret = sdio_writesb(func, addr, buf, size);
    }

    /* 释放主机控制器 */
    sdio_release_host(func);

    return ret;
}

/* 实现文件操作接口 */
static ssize_t simple_sdio_fops_read(struct file *file, char __user *buf,
                                    size_t count, loff_t *ppos)
{
    struct sdio_func *func = file->private_data;
    u8 *kernel_buf;
    int ret;

    /* 分配内核缓冲区 */
    kernel_buf = kmalloc(count, GFP_KERNEL);
    if (!kernel_buf)
        return -ENOMEM;

    /* 从设备读取数据 */
    ret = simple_sdio_read(func, *ppos, kernel_buf, count);
    if (ret < 0)
        goto out;

    /* 将数据复制到用户空间 */
    if (copy_to_user(buf, kernel_buf, count)) {
        ret = -EFAULT;
        goto out;
    }

    *ppos += count;
    ret = count;

out:
    kfree(kernel_buf);
    return ret;
}
