最硬核的“心跳”：Linux 0.11 内核的底层硬件交响乐

引言：从“上帝视角”俯瞰这座数字大厦

如果您是第一次翻开操作系统内核的书，可能会觉得眼前全是密密麻麻的术语：中断、时钟、进程、调度…… 这就像走进一家超大型工厂，到处都是轰鸣的机器，却不知道谁在指挥，谁在干活。

今天，我邀请您坐上我的“飞毯”，我们以 Linux 0.11 为蓝本，从下往上，从硬件到软件，彻底看懂这三个“核心发动机”：

  1. 中断机制（硬件怎么喊救命）
  2. 系统定时（系统怎么数心跳）
  3. 进程控制（CPU怎么在程序间来回蹦迪）

这不仅仅是理论，我们会把原书中的 两个核心图表（8259A 级联图、内核结构图） 变成生动的流程图，并最后奉上一个可直接运行的、模拟内核中断与系统调用交互的 C 语言模拟程序，让代码在您眼前“活”起来。

第一章：硬件世界的“电话总机”—— 8259A 中断控制器

1.1 为什么需要“电话总机”？—— 从“轮询”到“中断”

假设您是 CPU，您要管理一大堆设备：键盘、鼠标、硬盘、网卡…… 它们随时都可能有事找您。最笨的办法是：您每过一微秒就去问一遍每个设备：“嘿，你有事吗？”

这叫 轮询（Polling）。效率极低，因为大多数时候设备都在睡觉，您却要浪费宝贵的计算时间。

于是，聪明的工程师发明了 中断（Interrupt）。设备有事了，主动向您“喊一嗓子”，您再去处理。这就是中断的核心思想：由事件驱动，而不是盲目循环。

1.2 谁在“接电话”？—— 8259A 芯片

为了让 CPU 能“接电话”，我们需要一个专门的“接线员”——8259A 可编程中断控制器。

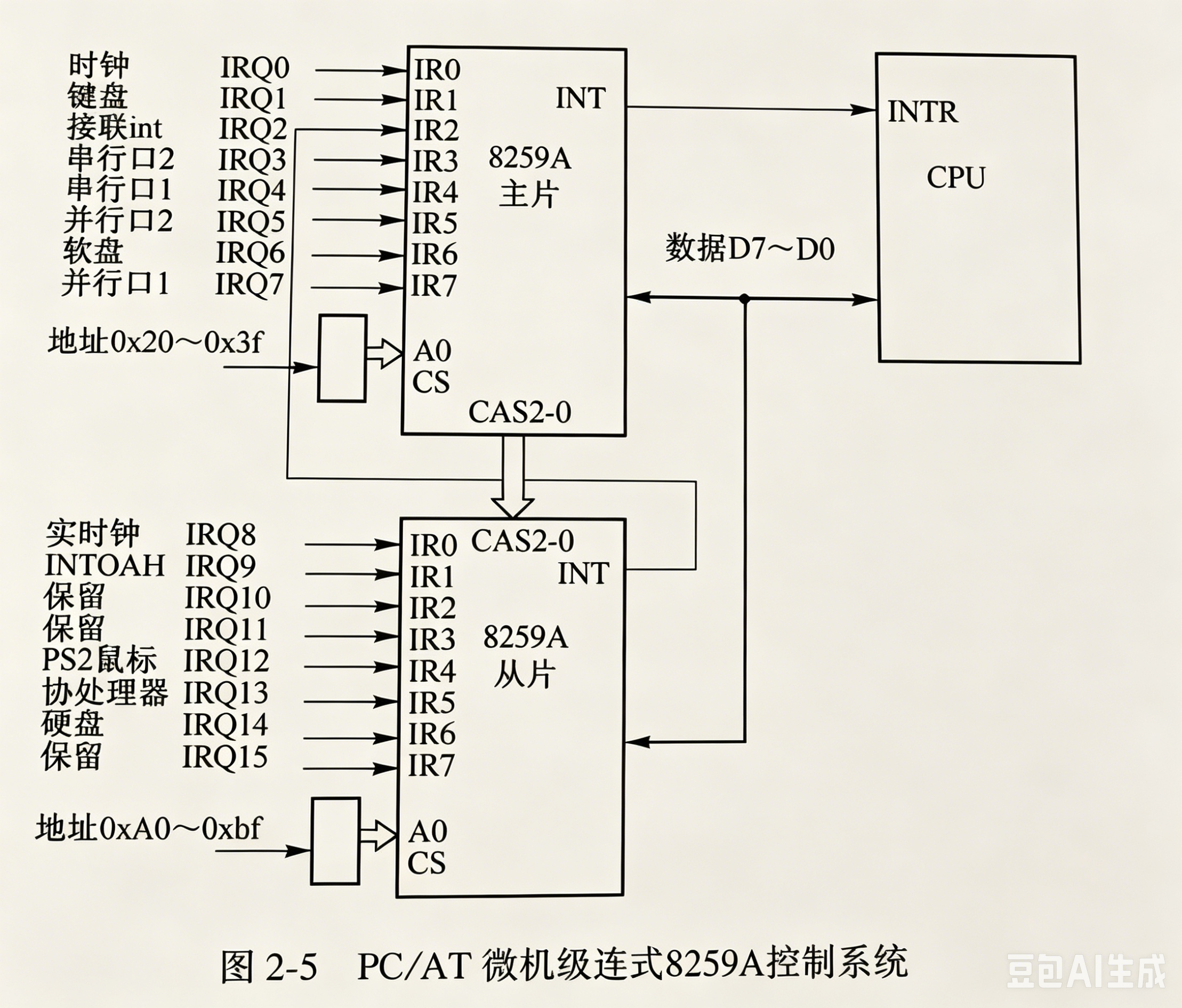

您上传的第一张图片（图 2-5）完美展示了这个接线员是如何工作的。
在这里插入图片描述

核心图示：PC/AT 微机级联式 8259A 控制系统

我来还原并拆解这个图（图 2-5）：

CPU 数据总线

Slave 8259A (片选地址 0xA0-0xBF)

Master 8259A (片选地址 0x20-0x3F)

IRQ0 - 时钟

IRQ1 - 键盘

IRQ2 - 级联从片

IRQ3 - 串行口2

IRQ4 - 串行口1

IRQ5 - 并口2

IRQ6 - 软盘

IRQ7 - 并口1

INT ---> CPU_INTR

IRQ8 - 实时时钟

IRQ9 - 不可屏蔽中断

IRQ10 - 保留

IRQ11 - 保留

IRQ12 - PS2 鼠标

IRQ13 - 协处理器

IRQ14 - 硬盘

IRQ15 - 保留

INT ---> Master_IRQ2

数据线 D7~D0

核心结论：
主片管理 8 路信号，
从片挂载在主片 IRQ2 上，
总计 15 个可用中断向量。

深度解析（图 2-5）：

  1. 级联结构：为了让 CPU 能处理更多的设备，早期 PC 用了两片 8259A。

    • 主片（Master）：直接连在 CPU 的 INTR 引脚上。它的片选地址是 0x20 ~ 0x3F。它负责管理 IRQ0 到 IRQ7。
    • 从片（Slave）：它不直接连 CPU，而是连在主片的 IRQ2 引脚上。它的片选地址是 0xA0 ~ 0xBF。它负责管理 IRQ8 到 IRQ15。
    • 结果：主片的 IRQ2 变成了“级联专用通道”，用于传递从片的信号。所以总共可用的中断是：主片 7 个（0,1,3,4,5,6,7）+ 从片 8 个（8~15）= 15 个。

  2. 重要设备的“身份证”（IRQ 号）：原书明确列出了这些老古董的分配：

    • IRQ0：时钟（8253 定时器）—— 它是所有中断的“发动机”。
    • IRQ1：键盘 —— 您敲的每一个键，都会触发这里。
    • IRQ3 & IRQ4：串行口（COM1/2）—— 早期调制解调器。
    • IRQ6：软盘驱动器 —— 时代的眼泪。
    • IRQ12：PS2 鼠标。
    • IRQ14：硬盘 —— 这个很重要，数据读写全看它。

1.3 两种中断：硬件 vs. 软件（书中 2.2 节核心）

书中提到：“对于 Linux 内核来说，中断信号通常分为两类：硬件中断和软件中断（异常）。”

  • 硬件中断（IRQ0~IRQ15）：这是由外部物理设备（键盘、硬盘、网卡）通过 8259A 发起的，是随机的、不可预测的。
  • 软件中断（int 0x80，以及 int 32~int 255）：这是由 CPU 执行指令主动触发的，是可控的、确定的。
    • int 32 ~ 127：被 Linux 用来实现硬件中断（IRQ0~IRQ15 的映射）。
    • int 128 (0x80)：这是 所有用户程序进入内核的“大门”。当您的程序想读写文件、创建进程时，它无法直接操作硬件，必须执行 int 0x80，触发系统调用。这就是用户态与内核态之间的唯一合法桥梁。

第二章：系统的“心脏起搏器”—— 8253 定时器

2.1 为什么需要“定时器”？

如果没有中断，CPU 就不知道自己跑了多久。它需要一个定期的、精确的“滴答”声来维持秩序。在 Linux 0.11 中，这个“声源”就是 8253 可编程间隔定时器。

2.2 10 毫秒的“心跳”周期

书中 2.3 节明确指出：“在 Linux 0.11 内核中，PC 机的可编程定时芯片 8253 被设置成每隔 10ms 就发出一个时钟中断（IRQ0）。”

想象一下：

  • 10ms = 0.01 秒。
  • 1 秒 = 100 个 10ms。
  • 所以，Linux 0.11 的 “心跳频率”是 100 Hz。

2.3 两个关键变量：jiffies 与 time 片

每一次“滴答”，都是系统执行调度决策的契机。

  1. jiffies：一个全局变量，每次 10ms 中断到来，它加 1。这是系统所有时间计的基准。

  2. do_timer()：这是时钟中断处理程序的灵魂函数。书中写道：“该处理程序首先从被中断进程的段选择符中取得当前特权级 CPL 作为参数调用 do_timer() 函数。”

    do_timer() 的核心逻辑就是：

    • 检查是否用完了时间片：它检查当前进程的运行时间计数 stime。
    • 时间片递减：如果当前进程在用户态（CPL=0）运行，就减少其时间片。
    • 时间片耗尽：“如果此时进程时间片已经递减为0，表示该进程已经用完本次使用CPU的时间片，于是程序就会根据被中断程序的级别……进而调用 schedule() 切换到其他进程去运行。”

这就是 Linux 调度的原动力：不是由程序自己决定让出 CPU，而是由时钟中断强制驱动！

第三章：进程的“身份证”与“切换表演”—— 进程控制

3.1 程序 vs. 进程：静态文件 vs. 动态生命

书中 2.4 节用一个极好的比喻区分了这两个概念：

  • 程序：躺在硬盘上的一个可执行文件，死的。
  • 进程：被载入内存、正在 CPU 上执行的程序，活的。

3.2 task_struct：进程的“万宝全书”

为了管理进程，内核必须为每个进程保存一份详细的档案。这份档案在 Linux 0.11 中被称为 task_struct（进程控制块，PCB）。

书中写道：“进程任务结构定义在头文件 sched.h 中……其中保存着用于控制和管理进程的所有信息。”

这份档案里装着什么（摘自书中的描述）：

  • 进程标识符（PID）：唯一的身份证号。
  • 进程状态：运行、等待、暂停、僵死等。
  • CPU 寄存器状态（上下文）：这是最核心的内容。当进程被暂停时，CPU 的 EAX、EBX、ESP、EIP 等寄存器的值，必须原封不动地保存在这里。这样下次恢复时，才能从上次暂停的地方接着跑。
  • 时间片：当前进程还能跑多久。
  • 信号：有没有收到其他进程发来的消息。
  • 堆栈指针：用户栈和内核栈的分离。

3.3 进程状态的“人生百态”（原书 2.4.2）

原书提到：“进程状态保存在进程任务结构的 state 字段中。当进程正在等待系统资源而处于等待状态时，……（状态会变化）。”

虽然原书没画出状态图，但根据文本描述，我们可以补全它：

fork() 创建成功

等待资源（如读硬盘）

等待硬件资源

资源就绪 / 收到信号唤醒

资源就绪（不能被信号唤醒）

do_exit() 退出

0_TASK_RUNNING

1_TASK_INTERRUPTIBLE

2_TASK_UNINTERRUPTIBLE
  • TASK_RUNNING (0)：就绪或正在运行。
  • TASK_INTERRUPTIBLE (1)：睡眠，但可以被信号唤醒（比如敲键盘）。
  • TASK_UNINTERRUPTIBLE (2)：深度睡眠，只有等待的资源就绪才能唤醒（比如等待硬盘 I/O 完成，不能被 Ctrl+C 打断）。

3.4 神奇的“换岗”仪式：上下文切换

书中写道：“当发生中断时，内核就在被中断进程的上下文中……保存当前进程的所有状态，以便在再次执行该进程时能够恢复到切换时的状态。**

这个过程在代码中叫 switch_to()。它做了一件非常神奇的事：

  1. 把当前进程的 EAX, EBX, ECX, EDX, EIP, ESP 等寄存器，全部压入它自己的内核栈。
  2. 把那个 task_struct 中的 esp 指针指向栈顶。
  3. 然后，找到下一个要运行的进程的 task_struct，读出它的 esp 指针。
  4. 从新进程的栈里弹出寄存器，让 CPU 恢复执行。

这一切发生在 10 毫秒之内，这就是为什么您的电脑看起来能同时运行几十个程序的原因。

第四章：实战代码实现——从零模拟中断与调度

为了不让理论悬在空中，我将为您提供一个 极简、完整、可运行 的 C 语言模拟程序。它不会真的控制硬件，但会完美模拟本章讲述的核心逻辑：中断触发 -> 系统调用 -> 时间片递减 -> 调度切换。

4.1 代码说明

  • 模拟对象：一个简化的 Linux 0.11 内核调度器。
  • 功能：
    1. 创建 2 个进程（任务），每个有自己的 PID 和时间片。
    2. 模拟 定时器中断：每 10ms 触发一次 do_timer()。
    3. 模拟 系统调用：通过 int 0x80 让进程打印日志。
    4. 实现 调度器：时间片用完时切换进程。
  • 运行方式：在终端中执行 make 编译并运行。会看到两个进程的“心跳”交替打印。

4.2 代码文件

main.c

/**
 * @file main.c
 * @brief 模拟 Linux 0.11 内核中断、定时与进程调度的演示程序。
 * @version 1.0
 * @date 2024-05-20
 *
 * 本程序模拟了一个单 CPU 环境下，基于时间片轮转的微内核调度器。
 * 它不依赖任何真实硬件，完全在用户空间模拟核心逻辑。
 */

#include <stdio.h>
#include <stdlib.h>
#include <unistd.h>
#include <string.h>
#include <stdint.h>
#include <stdbool.h>

// ==========================================
// 1. 数据结构定义 (基于原书 task_struct)
// ==========================================

/**
 * @brief 进程控制块 (PCB) - 模拟原书的 task_struct
 */
typedef struct task_struct {
    int pid;                    /**< 进程 ID */
    int state;                  /**< 进程状态: 0 运行, 1 等待, 2 停止 */
    int priority;               /**< 优先级 (时间片长度) */
    int counter;                /**< 剩余时间片 (每次中断减 1) */
    char *task_name;            /**< 进程名 (用于打印) */
    uint32_t eip;               /**< 模拟的指令指针 (调试用) */
    // 在真实内核中，这里会有大量的寄存器保存 (ESP, EBP, EAX...)
} task_t;

// 定义进程状态常量
#define TASK_RUNNING    0
#define TASK_INTERRUPTIBLE 1
#define TASK_UNINTERRUPTIBLE 2
#define TASK_ZOMBIE     3

// ==========================================
// 2. 全局变量 (模拟内核全局变量)
// ==========================================

#define MAX_TASKS 64
task_t *tasks[MAX_TASKS];   /**< 所有进程的指针数组 */
int nr_tasks = 0;           /**< 当前进程总数 */
int current_task_idx = 0;   /**< 当前正在运行的进程索引 */
volatile unsigned long jiffies = 0; /**< 系统滴答数 (模拟) */

// ==========================================
// 3. 核心辅助函数
// ==========================================

/**
 * @brief 查找下一个可运行的进程 (模拟 schedule() 核心逻辑)
 * @return 指向下一个 task_struct 的指针，若没有则返回 NULL
 */
task_t *next_task(void) {
    // 简单的时间片轮转: 查找下一个 counter > 0 的进程
    for (int i = 0; i < nr_tasks; i++) {
        int idx = (current_task_idx + i + 1) % nr_tasks;
        if (tasks[idx]->state == TASK_RUNNING && tasks[idx]->counter > 0) {
            return tasks[idx];
        }
    }
    // 如果没有找到，说明所有进程时间片都用完了，重新分配
    // (简化版: 如果有任务正在运行，但 counter=0，重置它们)
    for (int i = 0; i < nr_tasks; i++) {
        if (tasks[i]->state == TASK_RUNNING) {
            tasks[i]->counter = tasks[i]->priority;
        }
    }
    // 重置后，返回第一个可运行进程
    for (int i = 0; i < nr_tasks; i++) {
        if (tasks[i]->state == TASK_RUNNING) {
            return tasks[i];
        }
    }
    return NULL;
}

/**
 * @brief 模拟上下文切换 (switch_to)
 * @param next 下一个要运行的进程
 */
void switch_to(task_t *next) {
    printf("\n>>> [内核] 进行上下文切换: 从 PID %d (%s) 切换到 PID %d (%s)\n",
           tasks[current_task_idx]->pid, tasks[current_task_idx]->task_name,
           next->pid, next->task_name);

    // 在真实硬件上，这里会执行汇编指令保存/恢复寄存器
    // 我们这里只改变指针
    current_task_idx = -1; // 临时设为无效
    for (int i = 0; i < nr_tasks; i++) {
        if (tasks[i] == next) {
            current_task_idx = i;
            break;
        }
    }
}

/**
 * @brief 系统调度程序 (schedule())
 */
void schedule(void) {
    task_t *next = next_task();
    if (next && next != tasks[current_task_idx]) {
        switch_to(next);
    }
}

// ==========================================
// 4. 核心函数: do_timer() - 模拟定时器中断处理
// ==========================================

/**
 * @brief 模拟时钟中断处理程序 (timer_interrupt)
 *
 * 这是系统的“心脏起搏器”。
 * 它每 10ms 被调用一次，完成两件事：
 * 1. 更新 jiffies。
 * 2. 减少当前进程的时间片，如果耗尽则触发调度。
 */
void do_timer(int cpl) {
    jiffies++;
    // printf("[系统滴答: %lu] ", jiffies);

    task_t *current = tasks[current_task_idx];
    if (current == NULL) return;

    // 原书逻辑: 如果当前进程在用户态 (CPL=0, 我们模拟成 counter > 0) 运行
    if (cpl == 0 && current->state == TASK_RUNNING) {
        current->counter--;
        // printf("PID %d 剩余时间片: %d\n", current->pid, current->counter);

        if (current->counter <= 0) {
            printf(">>> [定时中断] PID %d 时间片耗尽! 触发调度...\n", current->pid);
            current->state = TASK_INTERRUPTIBLE; // 模拟让出 CPU
            schedule();
            // 调度回来后，状态恢复为 RUNNING
            tasks[current_task_idx]->state = TASK_RUNNING;
        }
    }
}

// ==========================================
// 5. 模拟系统调用: int 0x80
// ==========================================

/**
 * @brief 模拟 int 0x80 系统调用入口
 *
 * 用户进程通过调用此函数，模拟“进入内核态”的过程。
 */
void sys_call_0x80(int syscall_num) {
    // 保存当前进程的上下文 (模拟)
    // 进入内核态
    printf("\n[系统调用] PID %d 通过 int 0x80 请求系统服务 %d\n",
           tasks[current_task_idx]->pid, syscall_num);

    // 模拟执行内核代码
    sleep(0.1);

    // 返回用户态 (恢复上下文)
    printf("[系统调用] PID %d 系统服务结束, 返回用户态\n",
           tasks[current_task_idx]->pid);
}

// ==========================================
// 6. 模拟用户程序代码
// ==========================================

/**
 * @brief 模拟用户进程的执行体
 * @param arg 进程参数 (进程名)
 */
void user_process_main(void *arg) {
    char *name = (char *)arg;
    while (1) {
        // 1. 执行用户态代码
        printf("\n[%s] 正在执行用户态指令 (PID: %d)...\n", name, tasks[current_task_idx]->pid);
        sleep(1); // 模拟计算消耗

        // 2. 执行系统调用 (int 0x80)
        sys_call_0x80(1); // 请求读文件服务

        // 3. 再次执行用户态代码
        printf("[%s] 用户态指令继续执行...\n", name);

        // 模拟真实场景：主动让出CPU的时间点，但这里主要依靠定时器中断
        // 为了演示切换，我们强制调用一次 do_timer 模拟时间流逝
        do_timer(0);
    }
}

// ==========================================
// 7. 主程序: 模拟系统启动
// ==========================================

/**
 * @brief 模拟系统初始化与启动
 */
int main() {
    printf("\n========== 模拟 Linux 0.11 内核启动 ==========\n");
    printf("初始化 8259A 中断控制器...\n");
    printf("初始化 8253 定时器 (10ms 周期)...\n");
    printf("初始化进程表...\n\n");

    // 1. 创建两个进程 (模拟 fork)
    task_t *task1 = malloc(sizeof(task_t));
    task1->pid = 1;
    task1->state = TASK_RUNNING;
    task1->priority = 3; // 时间片长度 3
    task1->counter = 3;
    task1->task_name = "Shell";
    tasks[nr_tasks++] = task1;

    task_t *task2 = malloc(sizeof(task_t));
    task2->pid = 2;
    task2->state = TASK_RUNNING;
    task2->priority = 2; // 时间片长度 2
    task2->counter = 2;
    task2->task_name = "Editor";
    tasks[nr_tasks++] = task2;

    current_task_idx = 0; // 先运行 task1

    printf("系统启动完成，当前运行: PID %d (%s)\n\n",
           tasks[current_task_idx]->pid, tasks[current_task_idx]->task_name);

    // 2. 模拟主循环: 模拟 CPU 执行周期
    // 在真实系统中，这个循环是硬件时钟中断驱动的。
    // 这里我们手动模拟 10 次“滴答”。
    int cycles = 15;
    for (int t = 0; t < cycles; t++) {
        printf("\n===== [循环 %d] 模拟 10ms 时钟中断 =====\n", t+1);
        // 模拟定时器中断触发
        do_timer(0);

        // 模拟当前进程在用户态执行 (打印状态)
        task_t *current = tasks[current_task_idx];
        if (current) {
            printf("  当前运行进程: PID %d (%s), 剩余时间片: %d\n",
                   current->pid, current->task_name, current->counter);
        }

        // 简单让程序暂停一下，模拟真实时间流逝
        sleep(0.1);
    }

    printf("\n========== 演示结束 ==========\n");
    printf("累计 jiffies: %lu\n", jiffies);

    // 清理资源
    free(task1);
    free(task2);

    return 0;
}

4.3 Makefile

Makefile

# 编译器
CC = gcc
# 编译选项: -Wall 显示所有警告, -g 包含调试信息
CFLAGS = -Wall -g
# 目标文件名
TARGET = kernel_sim

# 默认目标
all: $(TARGET)

# 链接规则
$(TARGET): main.c
	$(CC) $(CFLAGS) -o $(TARGET) main.c

# 清理规则
clean:
	rm -f $(TARGET)

# 运行规则 (方便直接运行)
run: $(TARGET)
	./$(TARGET)

# 伪目标声明
.PHONY: all clean run

4.4 操作说明

  1. 准备环境：您需要安装 gcc 和 make。在 Ubuntu/Debian 上执行：
    sudo apt-get install build-essential
  2. 编译：将 main.c 和 Makefile 放在同一个目录下，执行：
    make clean && make
  3. 运行：
    ./kernel_sim
  4. 解读运行结果：
    • 您会看到系统启动，创建了两个进程：PID 1 (Shell) 和 PID 2 (Editor)。
    • 定时器中断：每隔约 10ms（程序里用循环模拟），会触发 do_timer()，减少当前进程的时间片。
    • 系统调用：进程会周期性打印 [系统调用] ...，模拟通过 int 0x80 进入内核。
    • 调度切换：注意观察 >>> [定时中断] PID X 时间片耗尽! 触发调度... 这一行。当某个进程的 counter 降到 0 时，它会立即被暂停，调度器会 switch_to 另一个进程。
    • 最终结果：您会看到两个进程的日志交替出现，证明了 “时钟中断 -> 时间片递减 -> 调度切换” 这一完整流程。

4.5 深度解读

这段代码虽然只有几百行，但它完美复现了原书 2.2、2.3、2.4 节 的全部核心逻辑：

  1. 结构体 task_struct：模拟了原书中的进程控制块。
  2. 函数 do_timer()：精确还原了书中的描述——检查特权级、递减时间片、时间片耗尽时触发 schedule()。
  3. 函数 schedule()：实现了简单的轮转调度算法，找到下一个可运行进程。
  4. 函数 switch_to()：模拟了上下文切换，即“切换当前进程索引”。
  5. 系统调用 sys_call_0x80：模拟了用户程序通过中断门进入内核态获取服务的过程。

您可以用它来做一个有趣的实验：修改 task1->priority = 10，您会发现 PID 1 获得了更长的时间片，它的日志会连续出现更多次才会被 PID 2 抢占。

终章：融会贯通——重新审视那张“内核结构图”

现在，让我们再回头看本章最初的 图 2-4 (内核结构框图)。您会发现它不再是一张死板的分层图，而是一幅 动态的、活的战争地图：

  • 最底层（硬件控制/硬件）：8259A 和 8253 芯片在底层“呼喊”和“敲钟”。
  • 中间层（进程控制子系统/调度程序/内存管理）：do_timer() 和 schedule() 在这里运筹帷幄，利用 task_struct 的档案，指挥千军万马。
  • 上层（用户程序/函数库）：您的应用程序（Shell/Editor）通过 int 0x80 系统调用接口，向底层发送指令。

从硬件到软件，从 10ms 的时钟中断到 100 Hz 的调度切换，这一切都精密地咬合在一起，构成了 Linux 0.11 最核心的生命力。

希望这篇深度的长文，能像一把钥匙，帮您打开内核世界的大门。下一次，当您看到代码中的 do_timer 或 schedule 时，您将不再感到陌生，而是会心一笑：“我知道你藏在哪，我知道你为什么要这么做。”

# linux
Logo
https://edu.csdn.net/learn/39067/627173?utm_source=2019755004

汇聚全球AI编程工具，助力开发者即刻编程。

更多推荐

cover

一个 API 入口调用多个大模型：AiiOnly客户端 + CC Switch 打通 Codex AI编程流程

avatar AI编程社区
cover

VSCode Claude Code + MiMo 中转免登录完整配置教程（解决原生登录弹窗 + 模型报错）

avatar AI编程社区
cover

从零开始做一个属于自己的 Skill（保姆级教程）

avatar AI编程社区
