一、JVM 内存结构总览

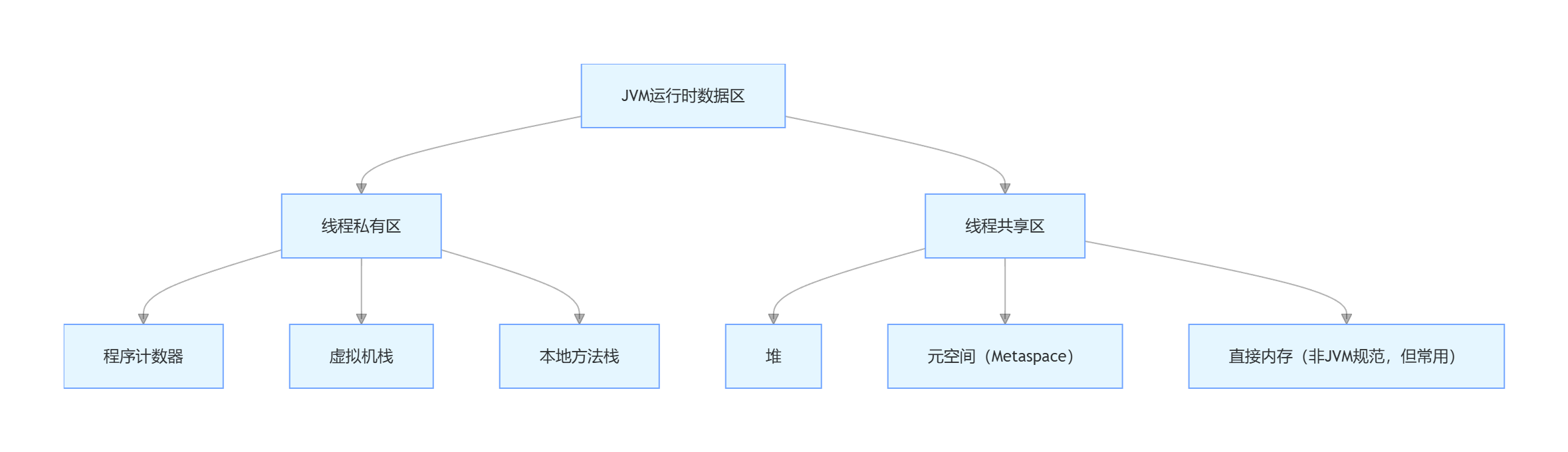

JVM 运行时数据区分为 线程私有区域 和 线程共享区域，整体结构如下：

二、线程私有区域（每个线程独立拥有，线程结束即释放）

1. 程序计数器（Program Counter Register）

• 核心作用：记录当前线程执行的字节码指令地址（行号），是 JVM 中唯一不会抛出 OOM/StackOverflowError 的区域。
  • 线程切换时，程序计数器会保存当前线程的执行位置，切换回来后能恢复执行；
  • 执行 native 方法（本地方法，如 C/C++ 实现）时，计数器值为 undefined（因为 native 方法不执行字节码）。
• 特性：占用内存极小，生命周期与线程一致。

2. 虚拟机栈（Java Virtual Machine Stacks）

• 核心作用：存储方法调用的「栈帧」（Stack Frame），每个方法从调用到执行完成，对应一个栈帧的入栈和出栈。
  • 栈帧包含：局部变量表（存储方法参数、局部变量）、操作数栈（计算临时数据）、方法返回地址（执行完后回到哪里）、动态链接（指向运行时常量池的方法引用）。
• 核心特性：
  • 线程私有，栈深度有限（默认几 MB）；
  • 抛出异常：栈帧过多（如无限递归）→ StackOverflowError；栈空间动态扩展失败（极少发生）→ OutOfMemoryError。
• 关键参数：-Xss（设置每个线程的栈大小，如 -Xss1m）。

3. 本地方法栈（Native Method Stack）

• 核心作用：与虚拟机栈功能类似，但专门为 native 方法（如 Object.hashCode()、System.currentTimeMillis()）服务。
• 核心特性：
  • 线程私有，底层依赖操作系统原生方法；
  • 抛出异常：与虚拟机栈一致（StackOverflowError/OutOfMemoryError）；
  • HotSpot 虚拟机将「虚拟机栈」和「本地方法栈」合并实现。

三、线程共享区域（所有线程共用，OOM 主要发生在此）

1. 堆（Java Heap）

• 核心作用：JVM 中最大的内存区域，唯一目的是存储对象实例和数组（几乎所有 new 出来的对象都在这里）。
• 核心特性：
  • 线程共享，是垃圾回收（GC）的核心区域（常说的「GC 堆」就是指这里）；
  • 堆内存可分为「新生代」和「老年代」（基于分代回收思想）：
    • 新生代（Young Generation）：存储新创建的对象，分为 Eden 区、Survivor 0（S0）、Survivor 1（S1），默认比例 8:1:1；
    • 老年代（Old Generation）：存储新生代中存活多次 GC 仍未被回收的对象；
  • 抛出异常：堆空间不足 → OutOfMemoryError: Java heap space（最常见的 OOM）。
• 关键参数：
  • -Xms：堆初始大小（如 -Xms512m）；
  • -Xmx：堆最大大小（如 -Xmx1024m，建议与 -Xms 设为相同值，避免动态扩展）；
  • -XX:NewRatio：新生代与老年代的比例（如 -XX:NewRatio=2 → 新生代：老年代 = 1:2）；
  • -XX:SurvivorRatio：Eden 与 Survivor 的比例（如 -XX:SurvivorRatio=8 → Eden:S0:S1=8:1:1）。

2. 元空间（Metaspace，JDK 8+）

• 核心作用：替代 JDK 7 及之前的「永久代（PermGen）」，存储类的元数据（类结构、方法信息、常量池、注解等）。
• 核心特性：
  • 线程共享，默认使用操作系统的「本地内存」（而非 JVM 堆内存），但可通过参数限制大小；
  • 元数据由类加载器加载，类加载器被回收时，对应的元数据才会被清理；
  • 抛出异常：元空间不足 → OutOfMemoryError: Metaspace（常见于动态生成大量类的场景，如动态代理、热部署）。
• 关键参数：
  • -XX:MetaspaceSize：元空间初始阈值（触发 GC 的阈值，默认约 21MB）；
  • -XX:MaxMetaspaceSize：元空间最大大小（默认无限制，建议显式设置，如 -XX:MaxMetaspaceSize=256m）。

3. 直接内存（Direct Memory，非 JVM 规范）

• 核心作用：不属于 JVM 规范定义的内存区域，但 NIO 频繁使用（堆外内存），用于提升 IO 效率（减少堆内存与系统内存的拷贝）。
• 核心特性：
  • 不受 JVM 堆大小限制，但受操作系统总内存限制；
  • 抛出异常：直接内存不足 → OutOfMemoryError: Direct buffer memory；
• 关键参数：-XX:MaxDirectMemorySize（设置直接内存上限，默认等于 -Xmx）。

四、JVM 内存模型 vs Java 内存模型（JMM）

很多人会混淆这两个概念，核心区别如下：

表格

五、核心调优与问题排查要点

1. 堆调优：
   • 优先设置 -Xms = -Xmx，避免堆动态扩展的性能开销；
   • 用 jstat -gc <pid> 监控 GC 频率，若 Minor GC 频繁，可增大新生代；若 Full GC 频繁，排查内存泄漏或增大老年代。
2. 元空间调优：
   • 动态生成大量类的应用（如 Spring Boot、MyBatis），需适当增大 MaxMetaspaceSize；
   • 避免无用类的加载（如关闭不必要的依赖）。
3. 栈调优：
   • -Xss 不宜过大（否则线程数受限），也不宜过小（否则易栈溢出），默认 1-2MB 足够大部分场景。

总结

1. JVM 内存结构分为线程私有区（程序计数器、虚拟机栈、本地方法栈）和线程共享区（堆、元空间），直接内存是堆外常用区域；
2. 程序计数器无内存异常，虚拟机栈易出 StackOverflowError，堆 / 元空间 / 直接内存易出 OutOfMemoryError；
3. JVM 内存结构是物理划分（解决内存分配 / GC），Java 内存模型（JMM）是逻辑规范（解决多线程同步），二者需区分开。
