一、Hive Join算法概述

Hive拥有多种join算法，包括Common Join，Map Join，Bucket Map Join，Sort Merge Buckt Map Join等，下面对每种join算法做简要说明：

1、Common Join

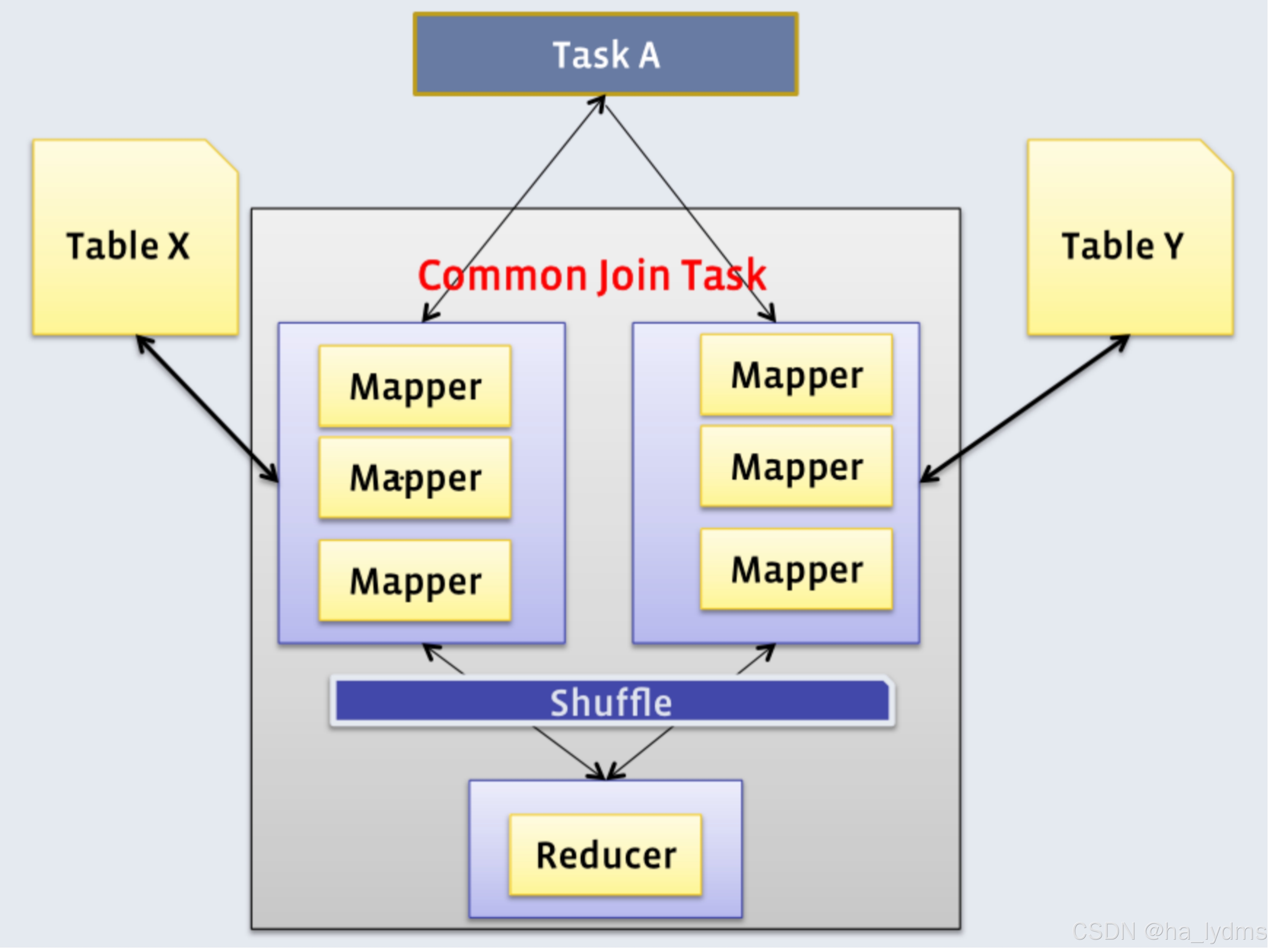

Common Join是Hive中最稳定的join算法，其通过一个MapReduce Job完成一个join操作。Map端负责读取join操作所需表的数据，并按照关联字段进行分区，通过Shuffle，将其发送到Reduce端，相同key的数据在Reduce端完成最终的Join操作。如下图所示：

需要注意的是，sql语句中的join操作和执行计划中的Common Join任务并非一对一的关系，一个sql语句中的相邻的且关联字段相同的多个join操作可以合并为一个Common Join任务。
例如：

hive (default)>
select
    a.val,
    b.val,
    c.val
from a
join b on (a.key = b.key1)
join c on (c.key = b.key1)

上述sql语句中两个join操作的关联字段均为b表的key1字段，则该语句中的两个join操作可由一个Common Join任务实现，也就是可通过一个Map Reduce任务实现。

hive (default)>
select
    a.val,
    b.val,
    c.val
from a
join b on (a.key = b.key1)
join c on (c.key = b.key2)

上述sql语句中的两个join操作关联字段各不相同，则该语句的两个join操作需要各自通过一个Common Join任务实现，也就是通过两个Map Reduce任务实现。

2、Map Join

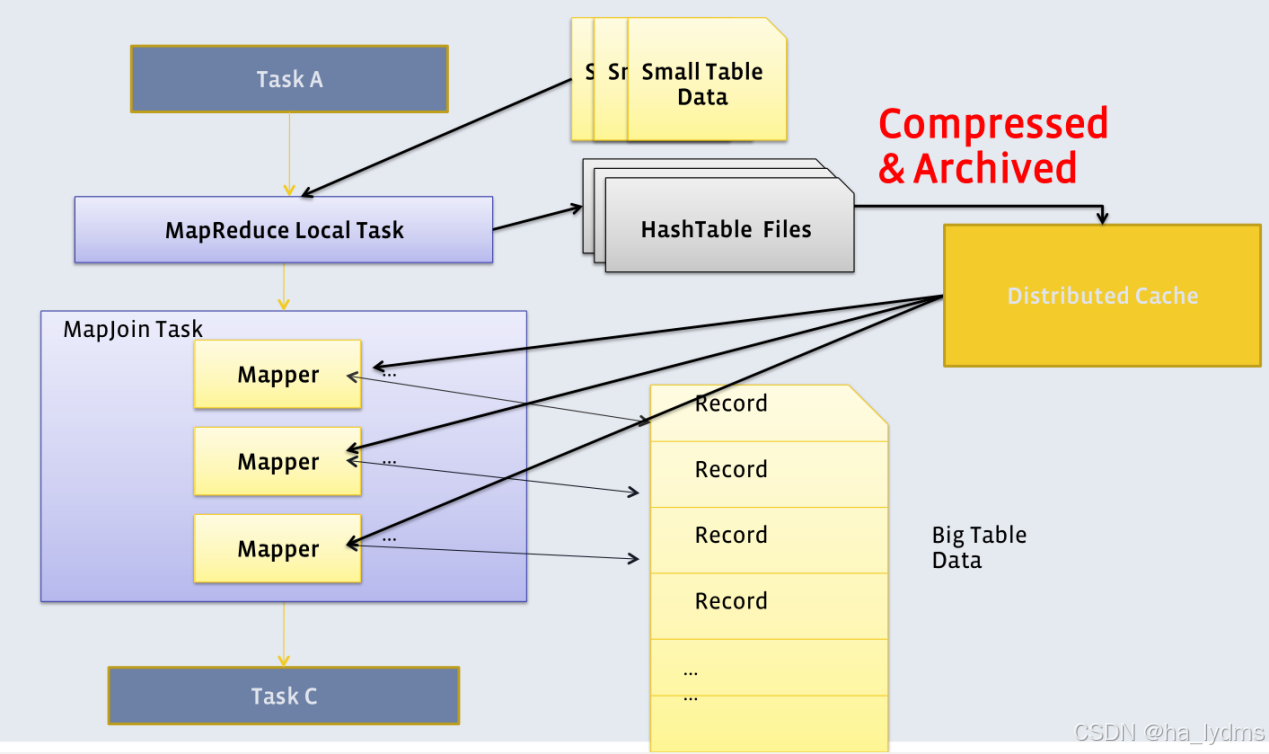

Map Join算法可以通过两个只有map阶段的Job完成一个join操作。其适用场景为大表join小表。若某join操作满足要求，则第一个Job会读取小表数据，将其制作为hash table，并上传至Hadoop分布式缓存（本质上是上传至HDFS）。第二个Job会先从分布式缓存中读取小表数据，并缓存在Map Task的内存中，然后扫描大表数据，这样在map端即可完成关联操作。如下图所示：

3、Bucket Map Join

Bucket Map Join是对Map Join算法的改进，其打破了Map Join只适用于大表join小表的限制，可用于大表join大表的场景。

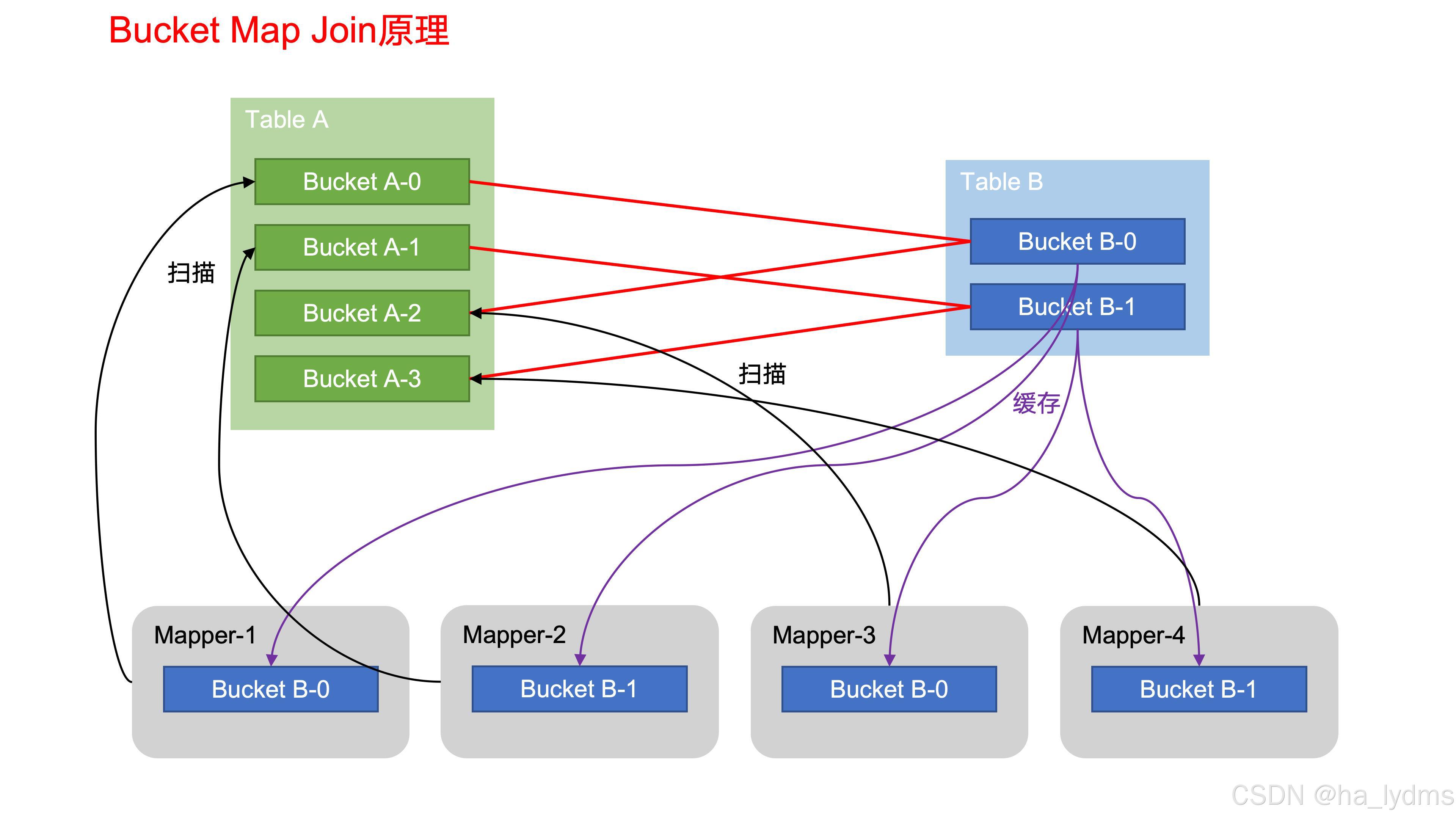

Bucket Map Join的核心思想是：若能保证参与join的表均为分桶表，且关联字段为分桶字段，且其中一张表的分桶数量是另外一张表分桶数量的整数倍，就能保证参与join的两张表的分桶之间具有明确的关联关系，所以就可以在两表的分桶间进行Map Join操作了。这样一来，第二个Job的Map端就无需再缓存小表的全表数据了，而只需缓存其所需的分桶即可。其原理如图所示：

bucket 数量满足：

大表 bucket 数 = 小表 bucket 数 × N

4、Sort Merge Bucket Map Join

Sort Merge Bucket Map Join（简称SMB Map Join）基于Bucket Map Join。SMB Map Join要求，参与join的表均为分桶表，且需保证分桶内的数据是有序的，且分桶字段、排序字段和关联字段为相同字段，且其中一张表的分桶数量是另外一张表分桶数量的整数倍。

SMB Map Join同Bucket Join一样，同样是利用两表各分桶之间的关联关系，在分桶之间进行join操作，不同的是，分桶之间的join操作的实现原理。Bucket Map Join，两个分桶之间的join实现原理为Hash Join算法；而SMB Map Join，两个分桶之间的join实现原理为Sort Merge Join算法。

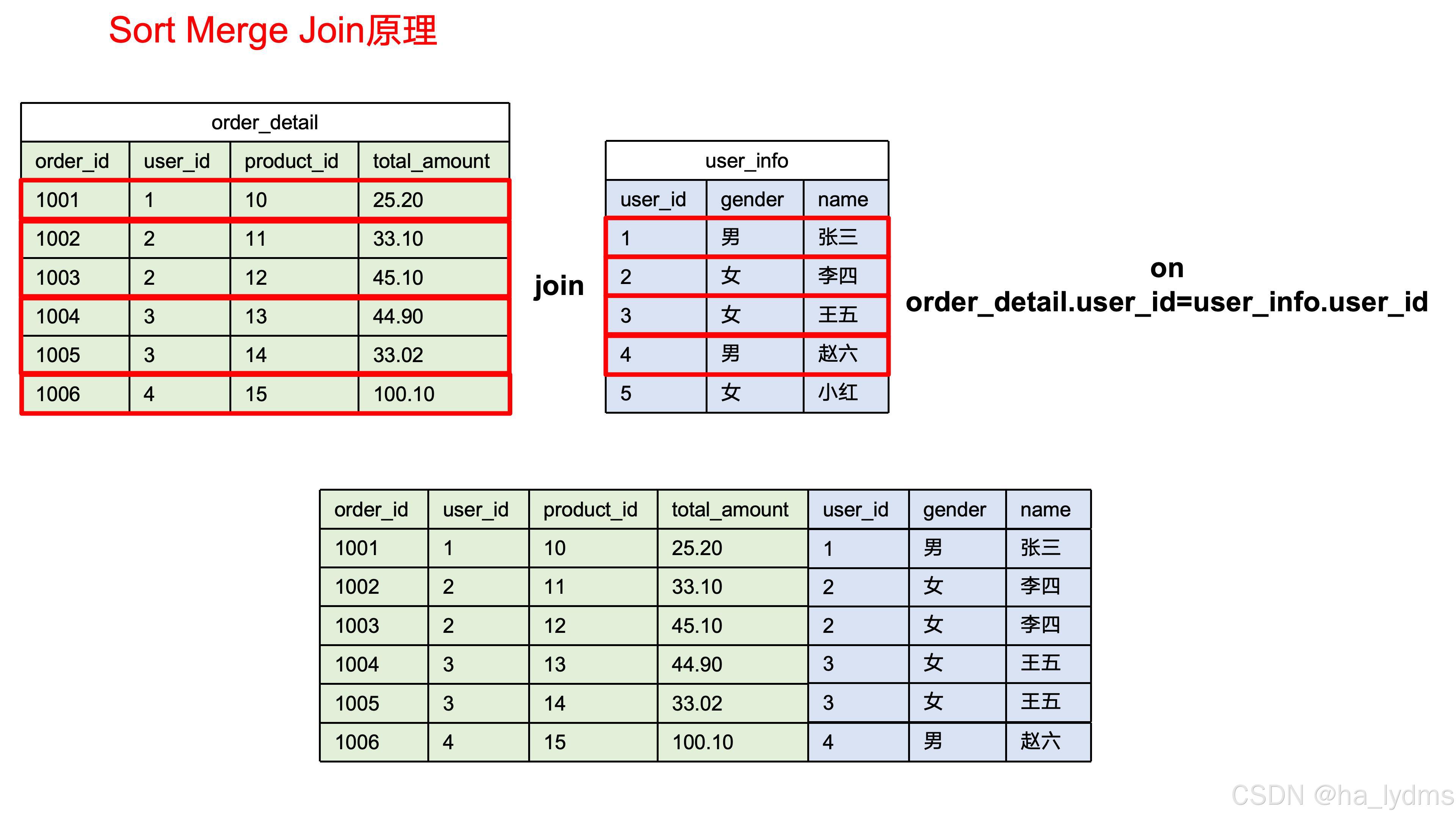

Hash Join和Sort Merge Join均为关系型数据库中常见的Join实现算法。Hash Join的原理相对简单，就是对参与join的一张表构建hash table，然后扫描另外一张表，然后进行逐行匹配。Sort Merge Join需要在两张按照关联字段排好序的表中进行，其原理如图所示：

Hive中的SMB Map Join就是对两个分桶的

数据按照上述思路进行Join操作。可以看出，SMB Map Join与Bucket Map Join相比，在进行Join操作时，Map端是无需对整个Bucket构建hash table，也无需在Map端缓存整个Bucket数据的，每个Mapper只需按顺序逐个key读取两个分桶的数据进行join即可。

二、Spark join

• Broadcast Hash Join（BHJ）

  • 小表 广播 到每个 Executor
  • 大表本地扫描
  • 内存中做 Hash Join
  • 无 Shuffle

• Sort Merge Join（SMJ）

  • 两边都 Shuffle
  • 按 Join Key 排序
  • Merge 方式 Join

• Shuffle Hash Join（SHJ）

  • 两边都 Shuffle
  • 小的一边构建 HashMap
  • 大的一边 probe

• Broadcast Nested Loop Join（BNLJ）

  • 广播一边
  • 双层循环比对

• Cartesian Product（笛卡尔积）

  • 全量两两组合
