Haproxy负载均衡与架构优化方案实战：

基于 haproxy+nginx+nfs+dns 构建高可用服务架构全流程

前言：

随着业务流量增长，单节点服务架构面临并发瓶颈、资源不一致、故障单点等问题。本次实验通过haproxy+nginx+nfs+dns组合，构建一套具备流量负载均衡、静态资源统一存储、服务高可用的架构，验证其在流量分发、故障自愈、资源一致性方面的能力。
接下来，我将直接通过一场可落地的实验，用haproxy+nginx+nfs+dns这一套组合拳，解决上述问题：实验将从 “单节点服务的痛点复现” 切入，依次完成 Haproxy 的负载规则配置、多 Nginx 节点的集群化部署、NFS 的静态资源统一存储，以及 DNS 对服务域名的解析配合，最终验证架构的流量分发、故障自愈与资源一致性能力。

本次架构采用 “分层解耦” 设计，各组件职责明确：

DNS（bind）：提供域名解析能力，将业务域名www.chengke.com映射到 Haproxy 节点，作为流量入口；

Haproxy：承担负载均衡角色，将客户端请求分发至后端 Nginx 节点，同时实现节点健康检查与故障转移；

Nginx 集群（nginx1/nginx2）：提供 Web 服务，通过挂载 NFS 共享目录实现静态资源统一；

NFS：作为共享存储，统一管理静态资源文件，避免多节点资源不一致问题。

1.主机规划及初始化操作

主机名	IP地址	安装软件
haproxy	192.168.110.143/24	haproxy
nginx1	192.168.110.140/24	nginx,nfs-utils
nginx2	192.168.110.141/24	nginx,nfs-utils
nfs	192.168.110.144/24	nfs-utils
dns	192.168.110.145/24	bind

首先进行主机准备，配置好ip后使用快捷命令对每台主机进行修改主机名，关闭防火墙，关闭selinux的操作，减少此实验环境下的权限操作，以下：

[root@web1 ~]# hostnamectl set-hostname nginx1 && bash
[root@nginx1 ~]#
[root@nginx1 ~]# systemctl disable --now firewalld.service
Removed "/etc/systemd/system/multi-user.target.wants/firewalld.service".
Removed "/etc/systemd/system/dbus-org.fedoraproject.FirewallD1.service".
[root@dns ~]# setenforce 0
[root@dns ~]# sed -i "s/SELINUX=enforcing/SELINUX=permissive/"  /etc/selinux/config

2.由后往前进行环境搭建

2.1搭建dns环境流程

首先是安装dns运行所需的软件bind，然后修改其核心配置文件；

[root@dns ~]# dnf install bind -y

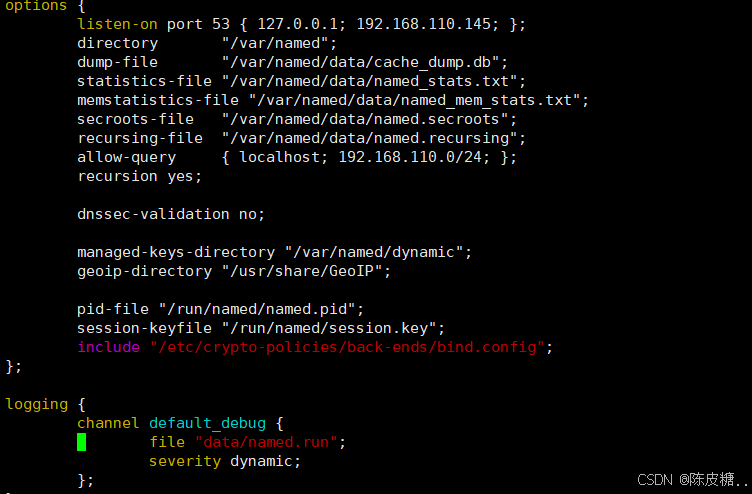

[root@dns ~]# vim /etc/named.conf

然后是配置区域文件，和配置区域数据解析文件，记得做好备份；

[root@dns ~]# vim /etc/named.rfc1912.zones

[root@dns ~]# cp -p /var/named/named.localhost /var/named/chengke.com.zone
[root@dns ~]# vim /var/named/chengke.com.zone

进行语法校验，无报错后启动服务并进行解析验证；

[root@dns ~]# named-checkconf -i /etc/named.conf
[root@dns ~]# named-checkzone chengke.com /var/named/chengke.com.zone
zone chengke.com/IN: loaded serial 0
OK
[root@dns ~]# systemctl start named

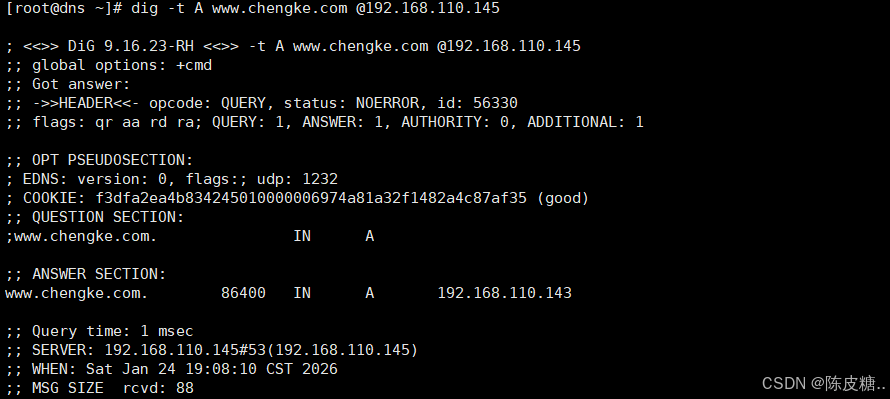

[root@dns ~]# dig -t A www.chengke.com @192.168.110.145

2.2搭建nfs环境流程

首先是创建共享目录，创建共享文件，为共享文件设置权限，避免报错；

[root@nfs ~]# mkdir /share
[root@nfs ~]# vim /share/index.html
[root@nfs ~]# cat /share/index.html
nfs 192.168.110.144
[root@nfs ~]# chown -R nobody: /share

安装nfs环境搭建所需的软件nfs-utils，配进行配置；

[root@nfs ~]# dnf install nfs-utils -y
[root@nfs ~]# vim /etc/exports
[root@nfs ~]# cat /etc/exports
/share  192.168.110.0/24(rw,sync,no_subtree_check)

验证配置无误后启动nfs，并进行验证；

[root@nfs ~]# exportfs -rv
exporting 192.168.110.0/24:/share
[root@nfs ~]# systemctl start nfs-server.service
[root@nfs ~]# showmount -e 192.168.110.144
Export list for 192.168.110.144:
/share 192.168.110.0/24

2.3搭建nginx2环境流程

首先是安装nginx环境所需的软件，并将其nginx根目录挂载到共享路径之下；

[root@nginx2 ~]# dnf install nginx -y
[root@nginx2 ~]# mount -t nfs 192.168.110.144:/share /usr/share/nginx/html/

查看目录和文件，启动服务，进行访问测试；

[root@nginx2 ~]# ls /usr/share/nginx/html/
index.html
[root@nginx2 ~]# cat /usr/share/nginx/html/index.html
nfs 192.168.110.144
[root@nginx2 ~]# systemctl start nginx
[root@nginx2 ~]# curl 192.168.110.141
nfs 192.168.110.144

2.4搭建nginx1环境流程

首先是安装nginx环境所需的软件，并将其nginx根目录挂载到共享路径之下；

[root@nginx1 ~]# dnf install nginx -y
[root@nginx1 ~]# mount -t nfs 192.168.110.140:/share /usr/share/nginx/html/

查看目录和文件，启动服务，进行访问测试；

[root@nginx2 ~]# ls /usr/share/nginx/html/
index.html
[root@nginx2 ~]# cat /usr/share/nginx/html/index.html
nfs 192.168.110.144
[root@nginx2 ~]# systemctl start nginx
[root@nginx2 ~]# curl 192.168.110.140
nfs 192.168.110.144

2.5搭建haproxy流程

首先是安装haproxy软件，然后修改配置文件，记得先进行备份；

[root@haproxy ~]# dnf install haproxy -y
[root@haproxy ~]# cp -p /etc/haproxy/haproxy.cfg{,.bak}

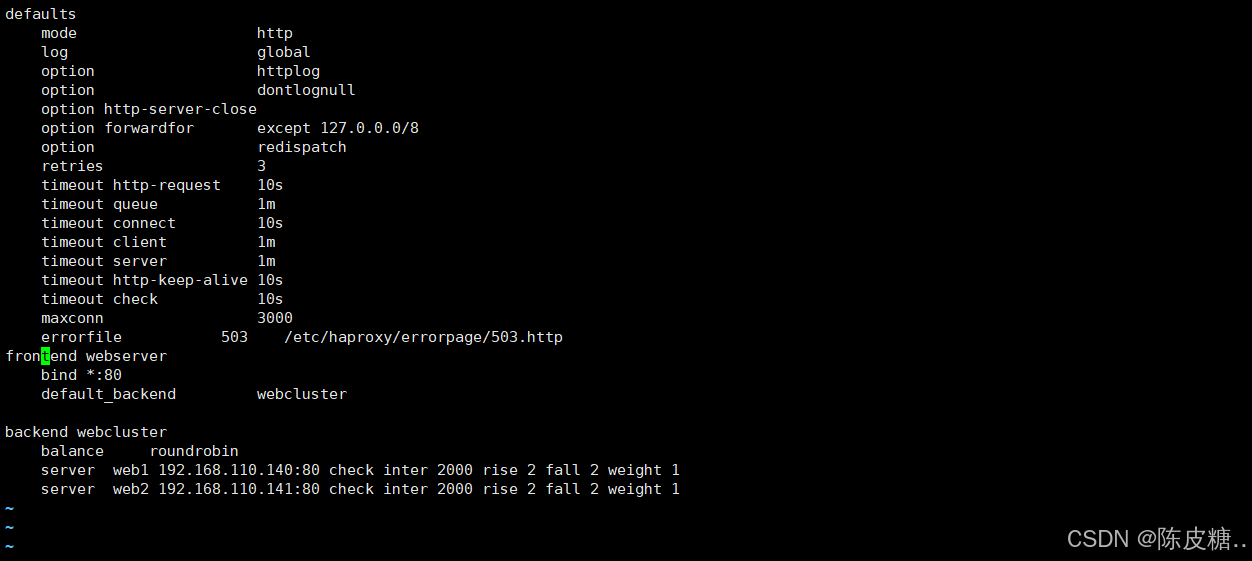

[root@haproxy ~]# vim /etc/haproxy/haproxy.cfg

主要修改后面两个板块，然后验证配置文件语法；

[root@haproxy ~]# haproxy -c -f /etc/haproxy/haproxy.cfg
Configuration file is valid

将haproxy的DNS地址指向dns服务器；

[root@haproxy ~]# nmcli d show ens160 | grep DNS
IP4.DNS[1]:                             223.5.5.5
[root@haproxy ~]# nmcli c m ens160 ipv4.dns 192.168.110.145
[root@haproxy ~]# nmcli c up ens160
Connection successfully activated (D-Bus active path: /org/freedesktop/NetworkManager/ActiveConnection/3)
[root@haproxy ~]# nmcli d show ens160 | grep DNS
IP4.DNS[1]:                             192.168.110.145

无误后启动haproxy，进行最终结果测试；

[root@haproxy ~]# systemctl start haproxy
[root@haproxy ~]# curl www.chengke.com
nfs 192.168.110.144
[root@haproxy ~]# curl www.chengke.com
nfs 192.168.110.144
[root@haproxy ~]# curl www.chengke.com
nfs 192.168.110.144
[root@haproxy ~]#

自此，项目架构成功搭建，实验中采用 “由后往前” 的部署逻辑，进行先存储 / 解析，后服务 / 负载的搭建思路，成功搭建了高可用服务架构。该架构具备可扩展性、一致性、高可用性，可作为中小业务从单节点向集群化架构升级的参考方案。

实验价值与扩展方向

1. 实验价值

   本次架构解决了单节点架构的核心痛点：

   多 Nginx 节点 + Haproxy 负载均衡，突破单节点并发瓶颈；

   NFS 共享存储，实现静态资源 “一处修改、多节点同步”；

   Haproxy 健康检查，当某 Nginx 节点故障时，自动将流量切至正常节点，避免服务中断。

2. 扩展方向

   增加 Haproxy 节点，通过 Keepalived 实现负载均衡层的高可用；

   引入 Redis 实现动态资源缓存，进一步提升访问性能；

   配置 NFS 高可用（如 GlusterFS），避免存储层单点故障。
