目  录

摘要

1 绪论

1.1 研究背景

1.2 研究意义

1.3论文结构与章节安排

2 学生社团管理系统系统分析

2.1 可行性分析

2.2 系统流程分析

2.2.1 数据增加流程

2.2.2 数据修改流程

2.2.3 数据删除流程

2.3 系统功能分析

2.3.1 功能性分析

2.3.2 非功能性分析

2.4 系统用例分析

2.5本章小结

3 学生社团管理系统总体设计

3.1 系统架构设计

3.2 系统功能模块设计

3.2.1整体功能模块设计

3.2.2用户模块设计

3.2.3 评论管理模块设计

3.2.4社团信息管理模块设计

3.3 数据库设计

3.3.1 数据库概念结构设计

3.3.2 数据库逻辑结构设计

3.4本章小结

4 学生社团管理系统详细设计与实现

4.1用户功能模块

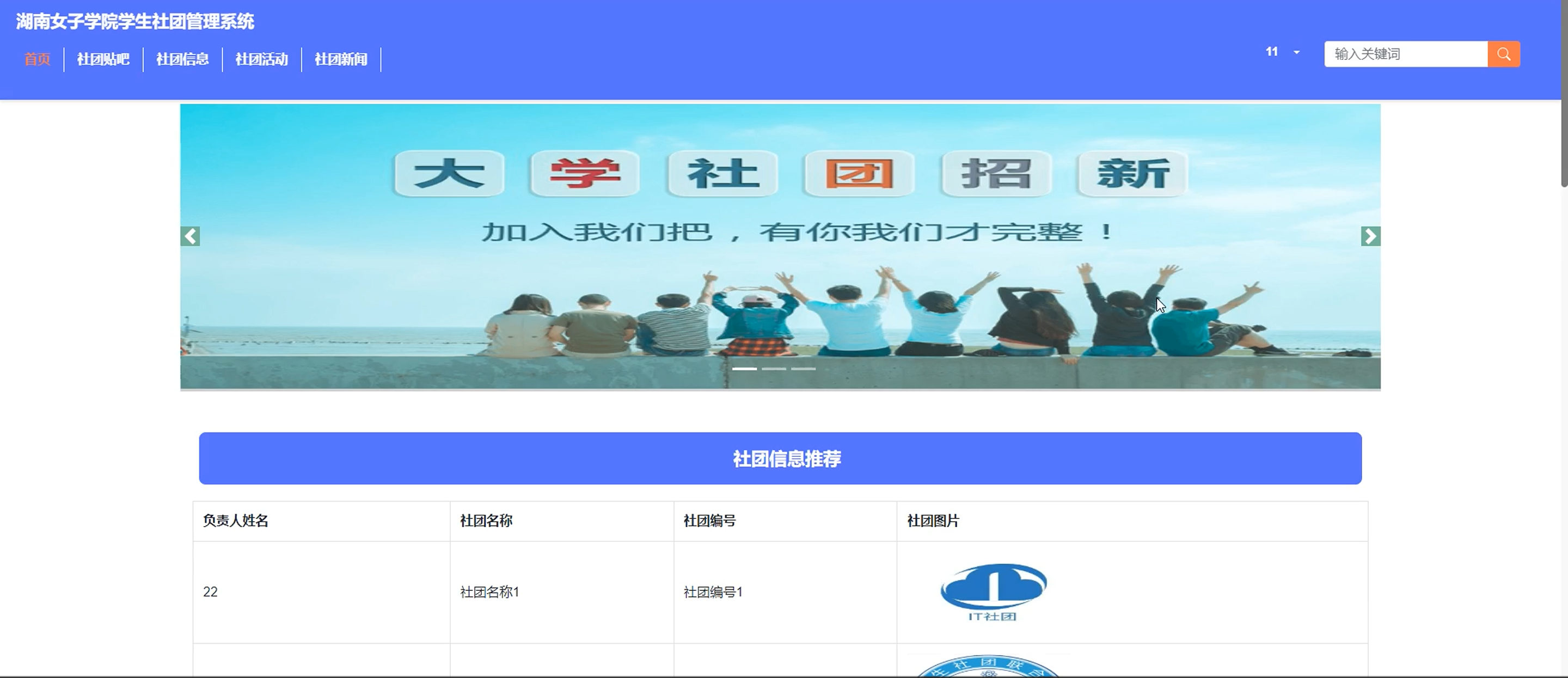

4.1.1 前台首页界面

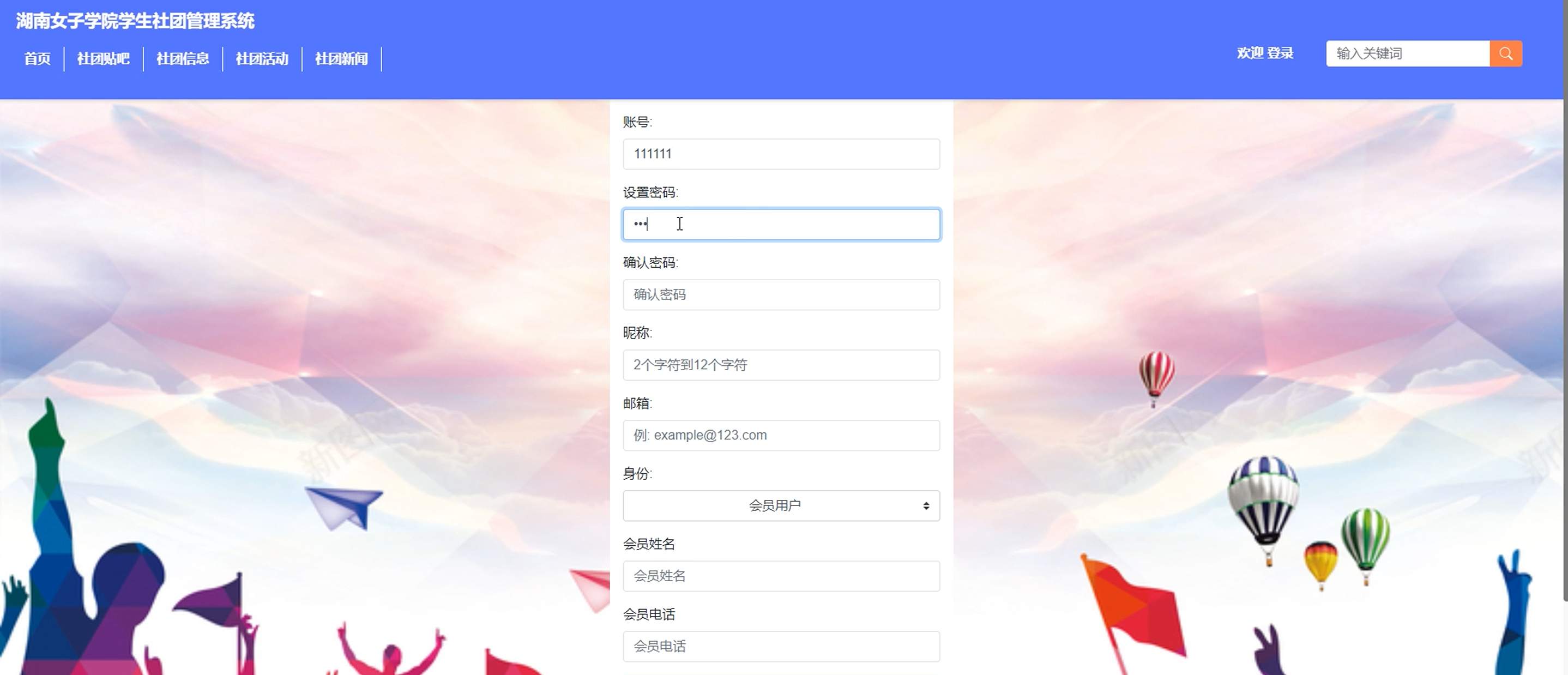

4.1.2 用户注册界面

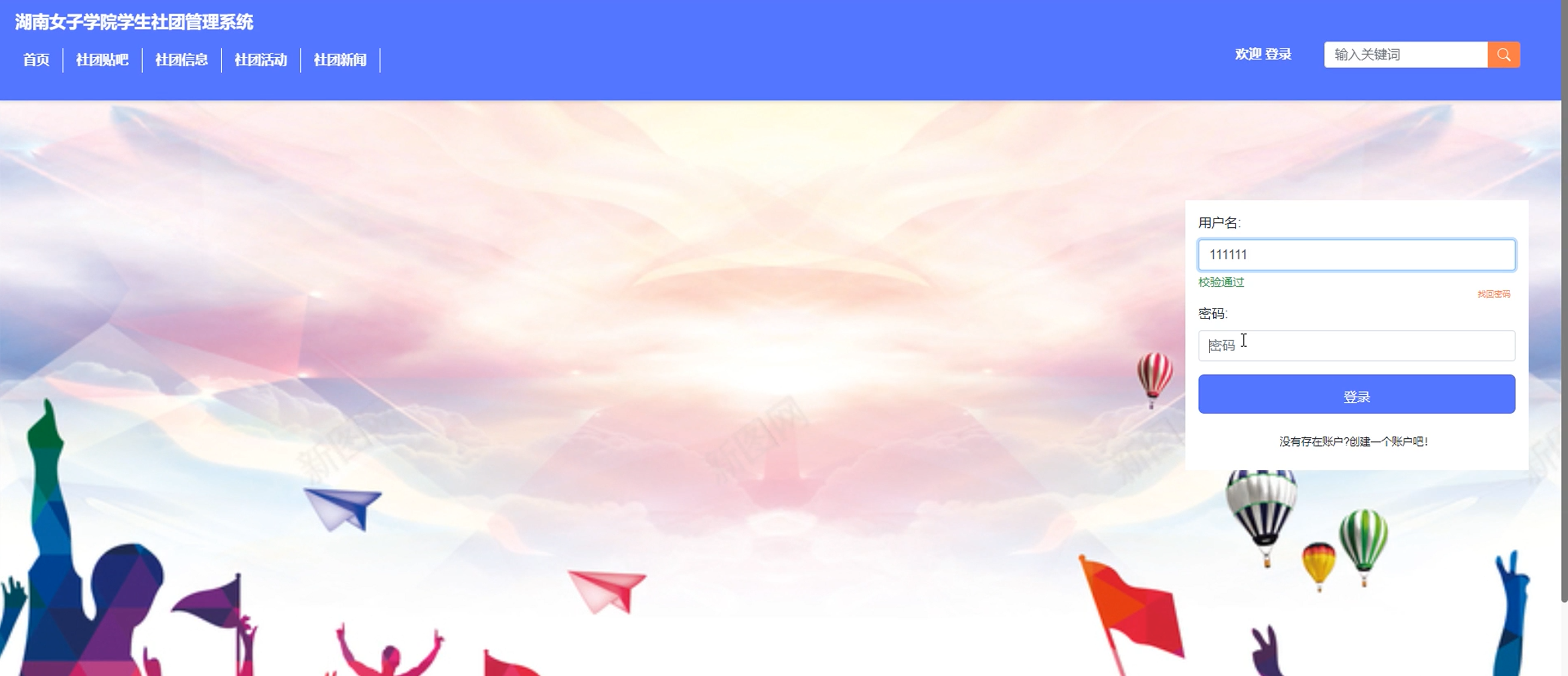

4.1.3 用户登录界面

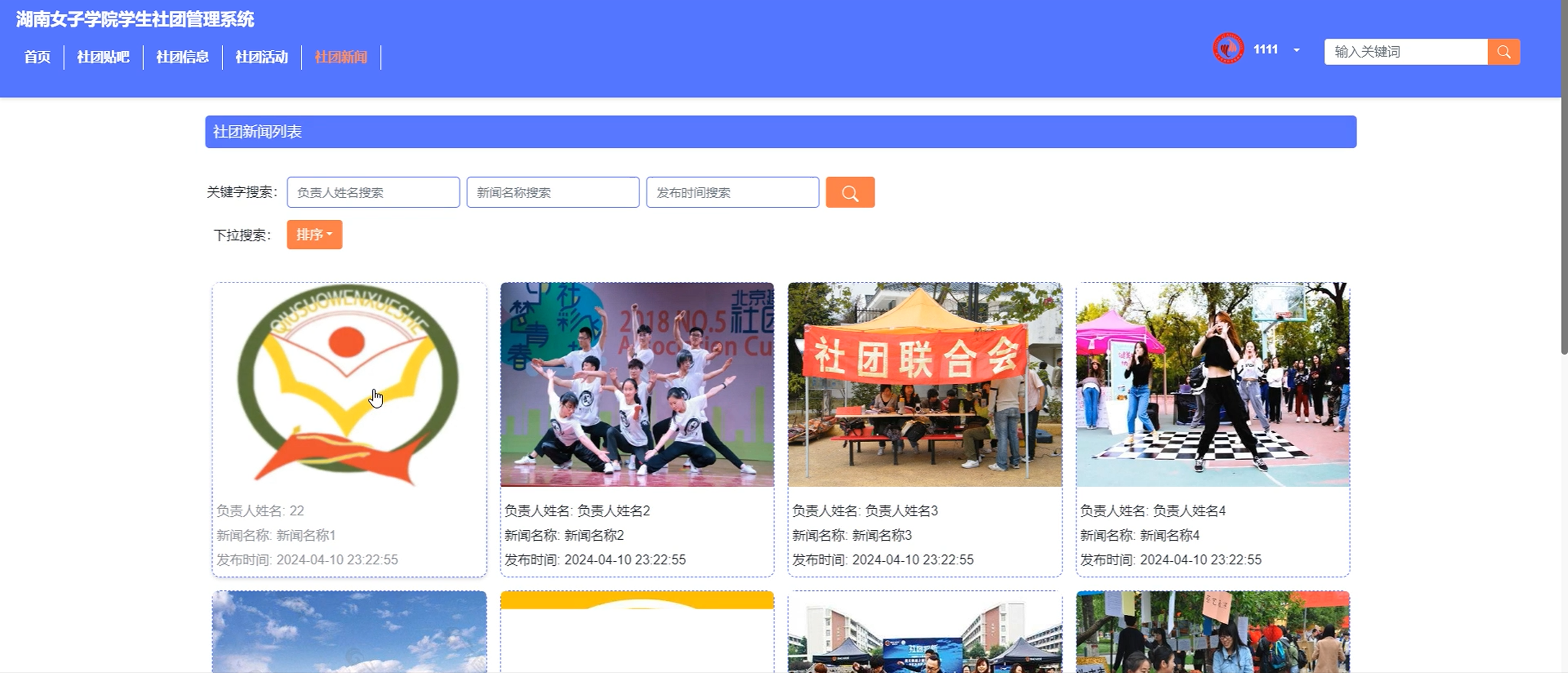

4.1.4 社团新闻界面

4.1.5 社团信息详情界面

4.2负责人用户功能模块

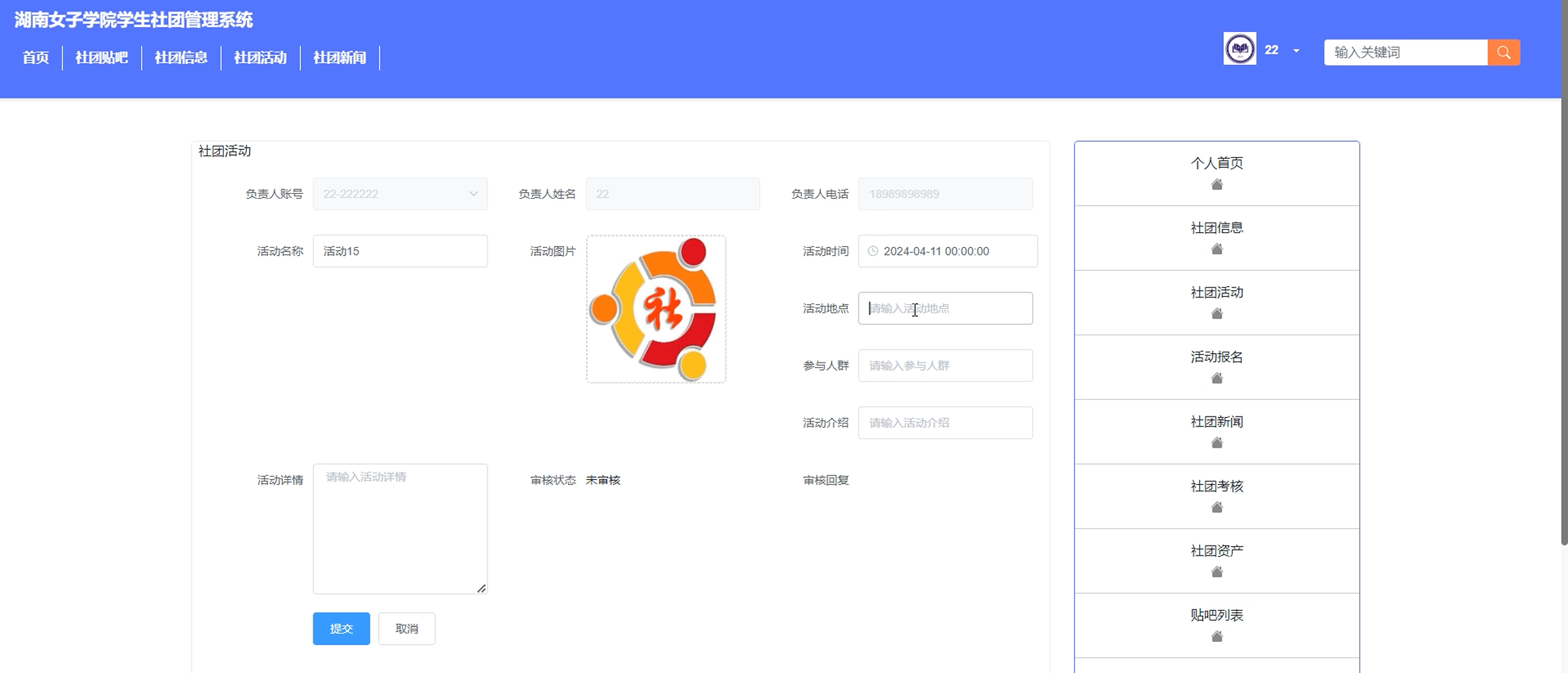

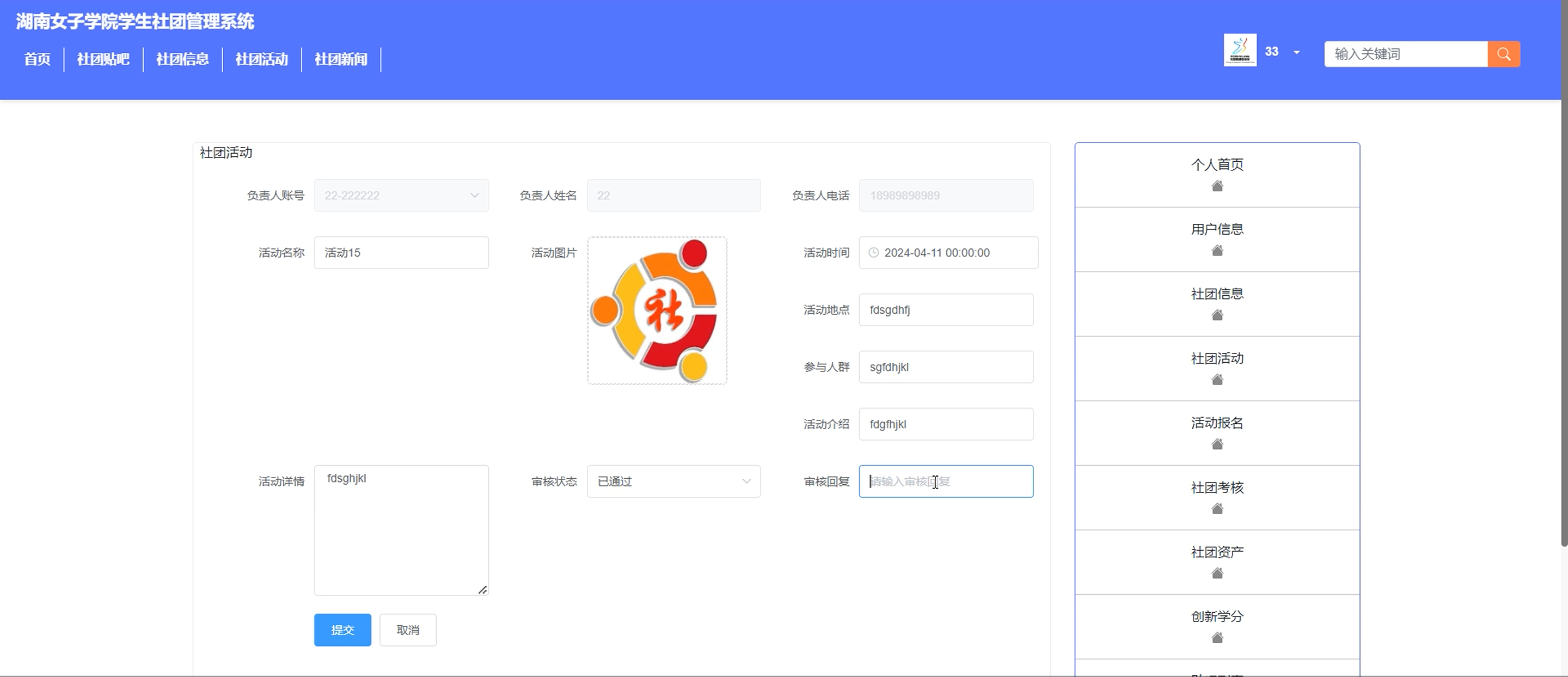

4.2.1 社团活动界面

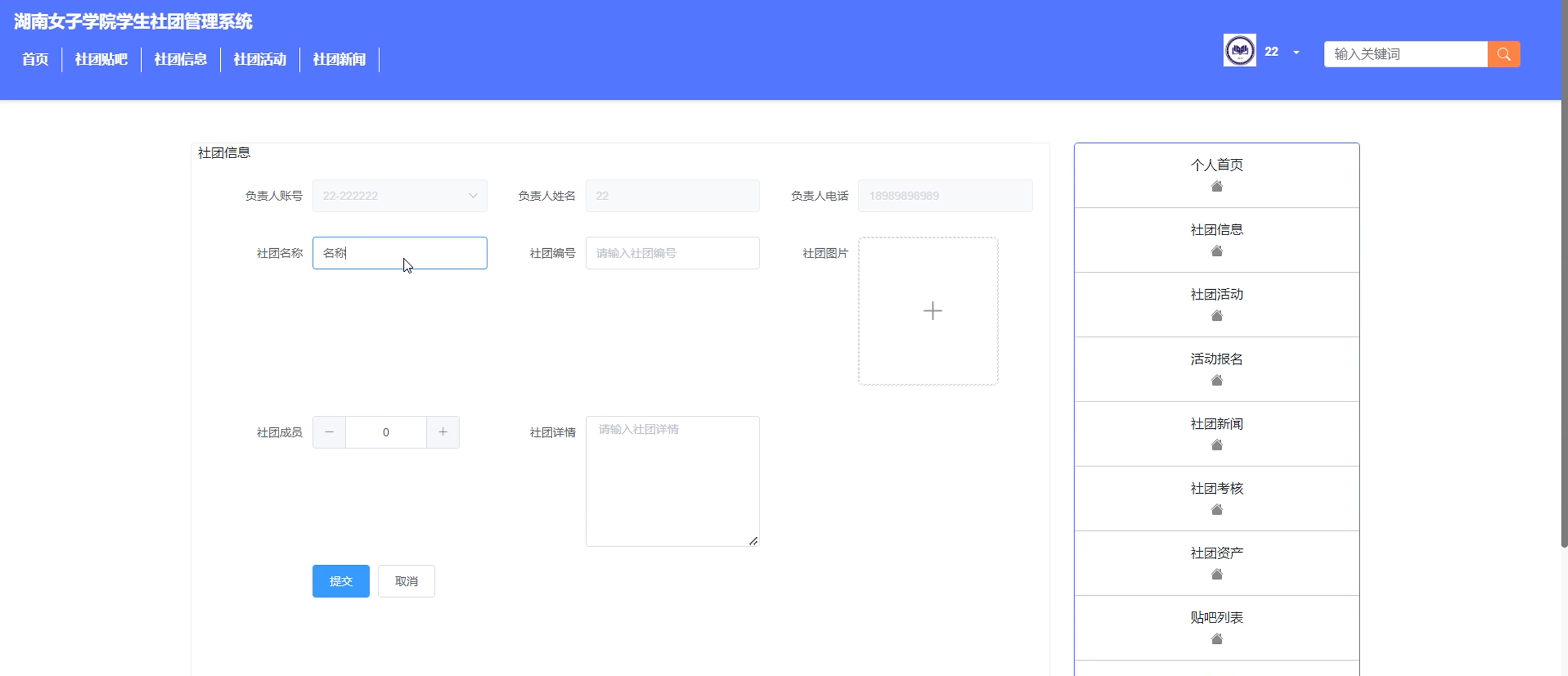

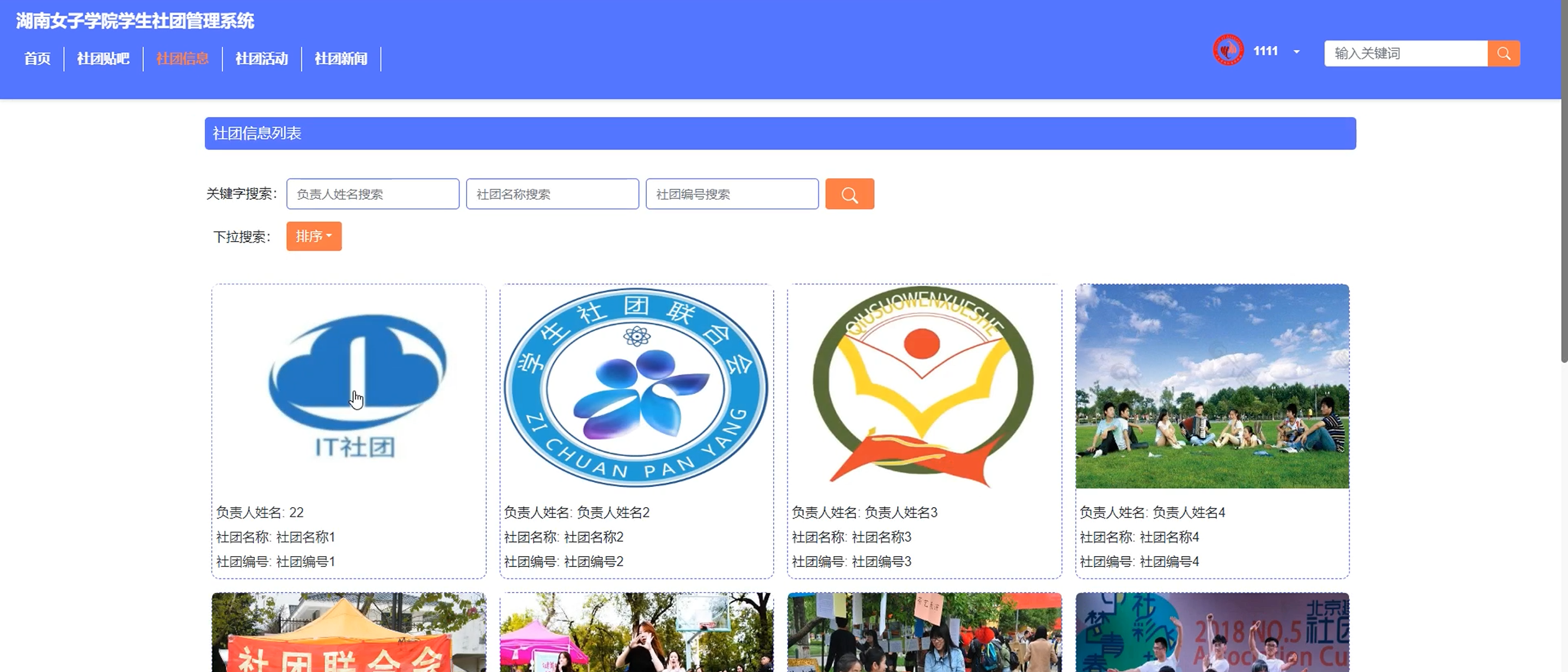

4.2.2 社团信息界面

4.3管理用户功能模块

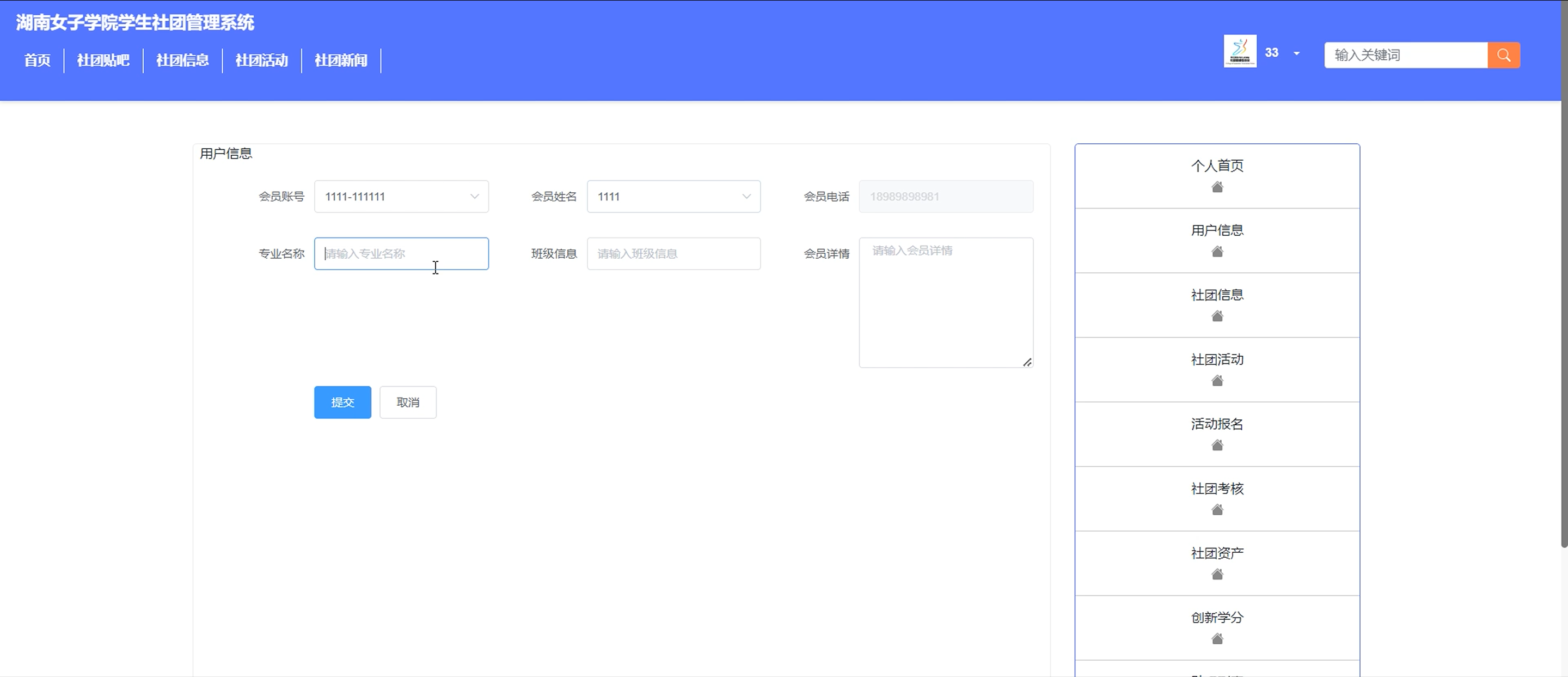

4.3.1 用户信息界面

4.3.2社团活动界面

4.4教师用户功能模块

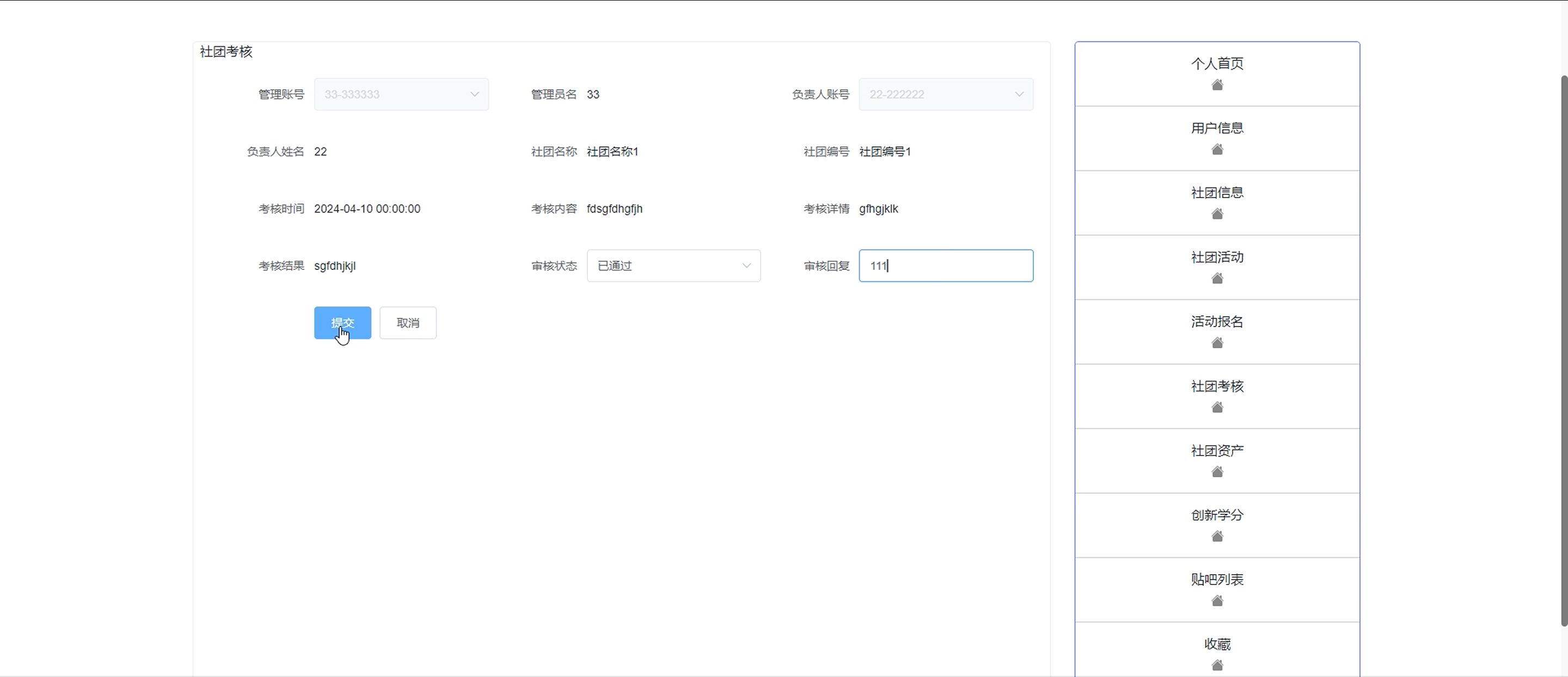

4.4.1社团考核界面

4.4.2创新学分界面

4.5管理员功能模块

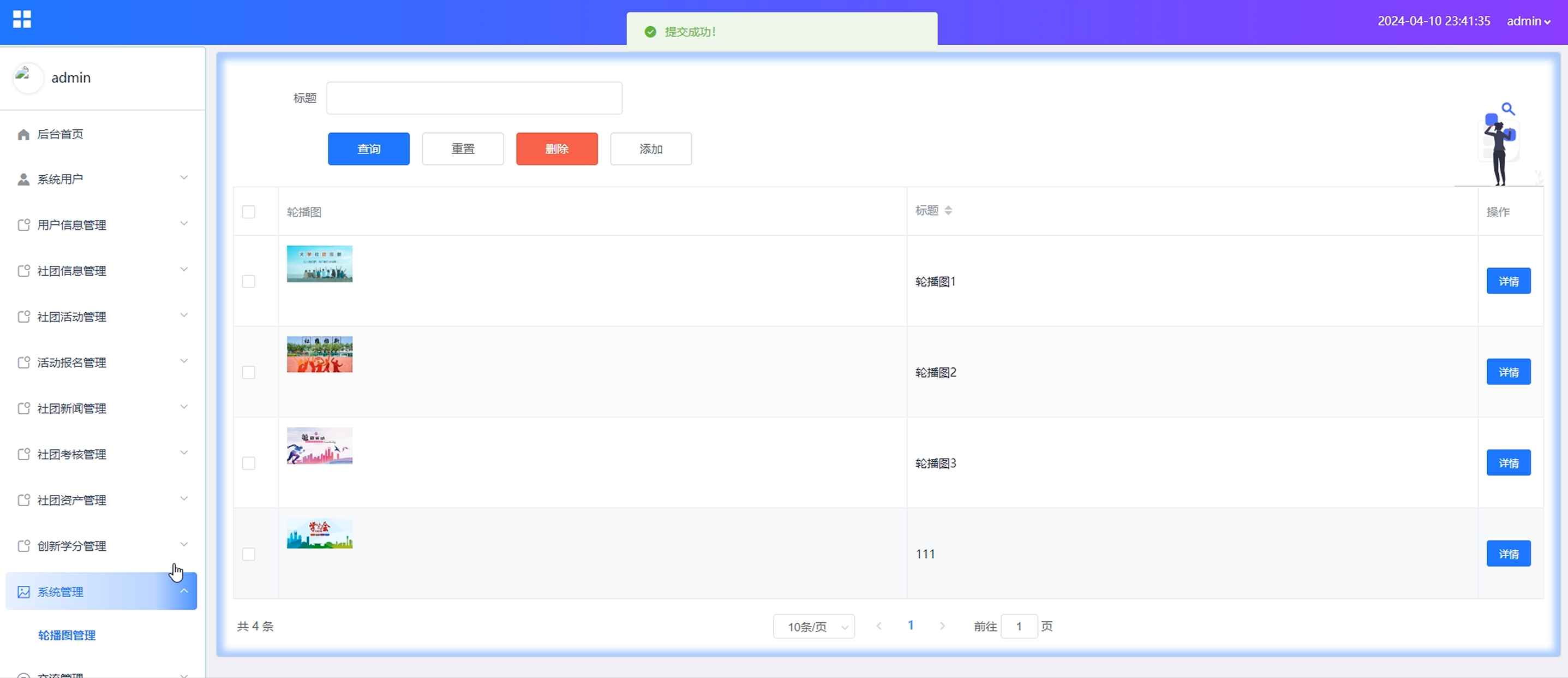

4.5.1 系统管理界面

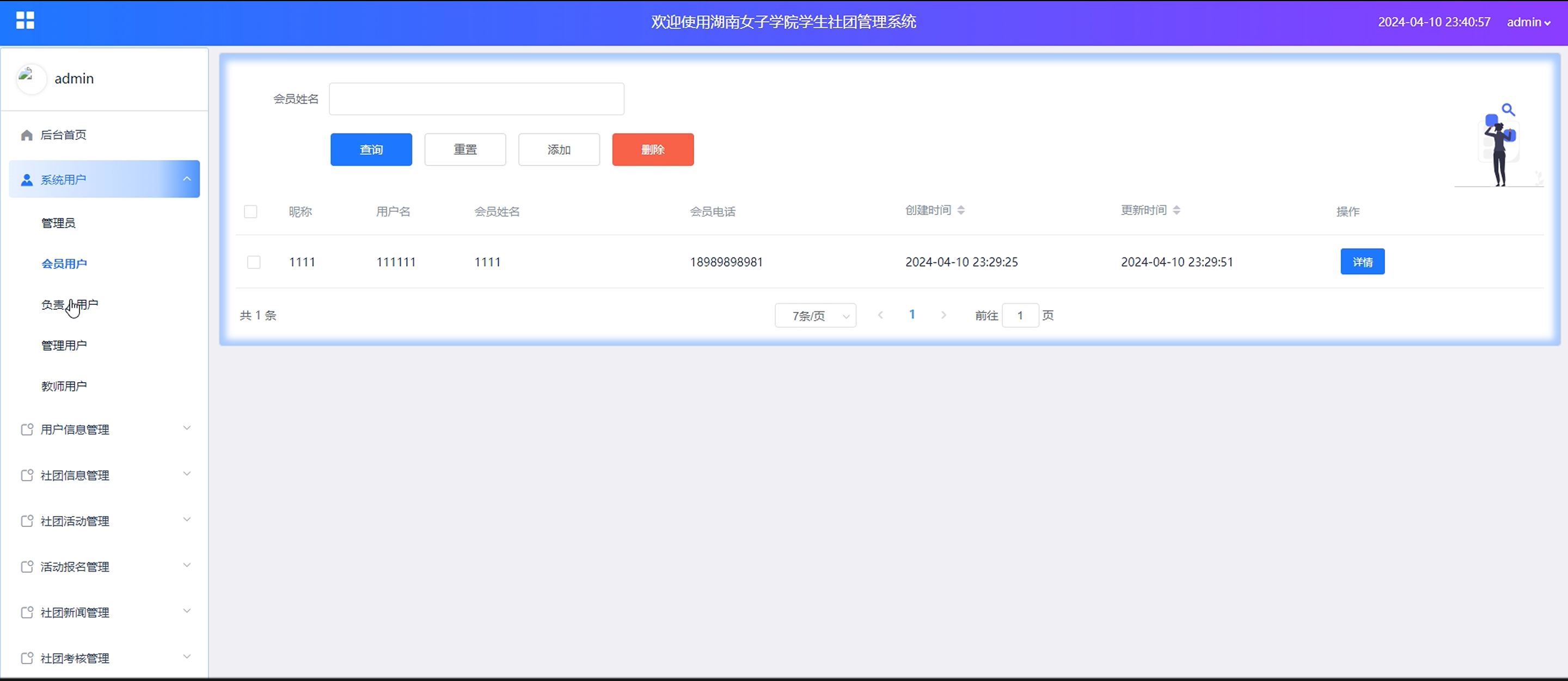

4.5.2 系统用户管理界面

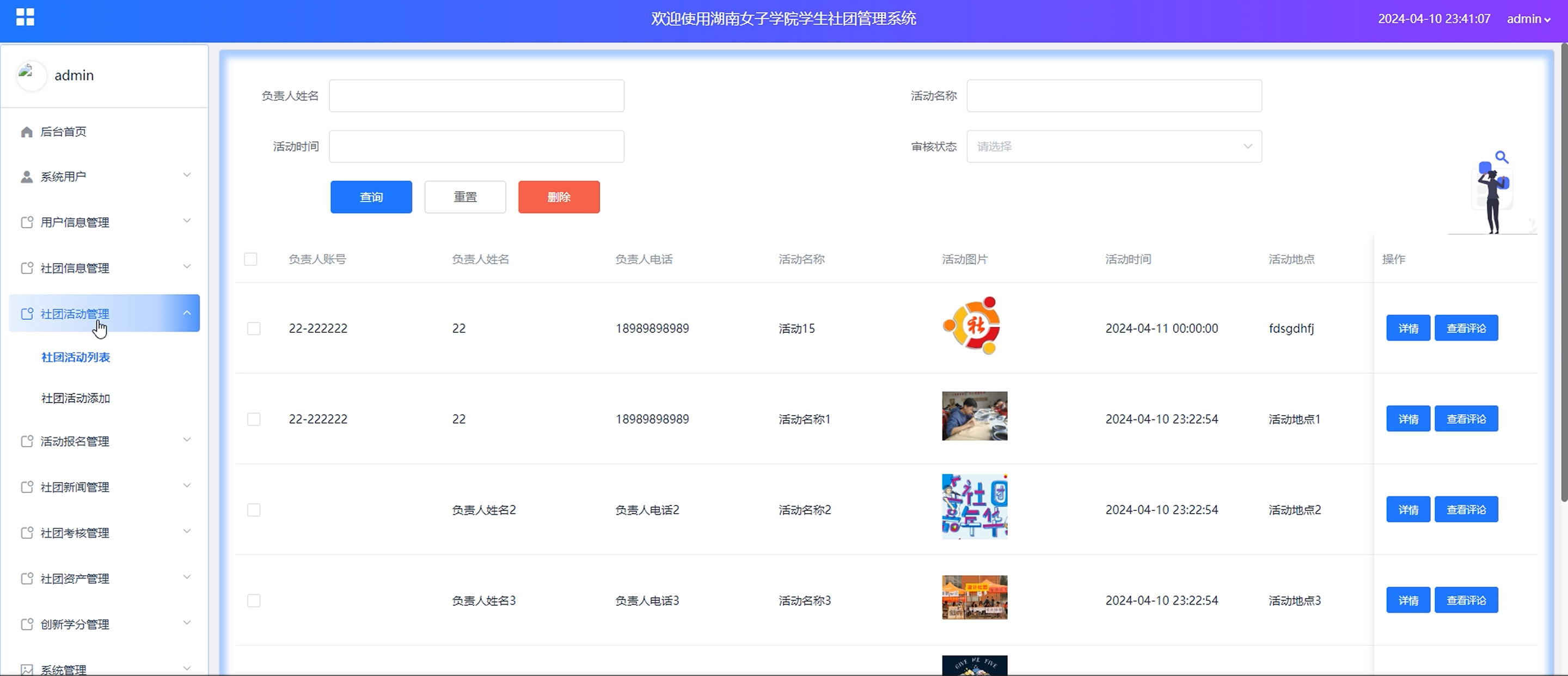

4.5.3 社团活动管理界面

5系统测试

5.1 系统测试用例

5.2 系统测试结果

结论

参考文献

致  谢

摘要

随着计算机科学技术的日渐成熟，人们已经深刻地认识到了计算机在各个领域中发挥的功能的强大，计算机已经进入到了人类社会发展的各个领域，并且发挥着十分重要的作用。目前学校学生社团的管理是一项系统而复杂的工作，它需要一个团队互相配合、分工协作。在该领域，传统的手工存取或者借助一些软件对学校学生社团涉及到的信息进行管理方式常常不能对学校学生社团各种信息进行实时跟踪与管理，为进一步完善软件学校学生社团信息管理流程及资源的统一管理，更加全面、有效的服务于软件开发过程，更好的方便软件开发过程管理，故开发此学生社团管理系统。

论文针对在学生社团信息数据规模大，管理员人员和用户需要对学生社团涉及到的信息进行管理的需求，设计了SSM湖南女子学院学生社团管理系统的框架，给出了学生社团管理系统的总体设计，并对学生社团管理系统的架构及关键模块的实现过程进行了详细论述。采用Java语言和MySQL数据库技术，基于SSM框架实现了一个完整系统的设计，为使用者提供了良好的学生社团管理系统。

关键词：学生社团管理系统；Java；MySQL；SSM框架

Abstract

With the increasing maturity of computer science and technology, people have deeply realized the powerful functions that computers play in various fields. Computers have entered various fields of human social development and play a very important role. At present, the management of student clubs in schools is a systematic and complex task, which requires a team to cooperate with each other and divide tasks. In this field, traditional manual access or the use of some software to manage the information related to school student clubs often cannot track and manage various information of school student clubs in real time. In order to further improve the unified management process and resources of software school student club information management, more comprehensively and effectively serve the software development process, and better facilitate software development process management, this student club management system is developed.

The paper addresses the need for administrators and users to manage the information involved in student clubs due to the large scale of information data in student clubs. The framework of the SSM Hunan Women's College Student Club Management System is designed, and the overall design of the student club management system is presented. The architecture and implementation process of key modules of the student club management system are discussed in detail. We have implemented a complete system design based on the SSM framework using Java language and MySQL database technology, providing users with a good student club management system.

Keywords: Student club management system; Java; MySQL; SSM Framework

1 绪论

1.1 研究背景

随着信息化时代的快速发展，高校社团管理面临着新的挑战和机遇。湖南女子学院作为一所培养女性人才的高等学府，其学生社团作为校园文化的重要组成部分，在提升学生综合素质、促进学生全面发展方面发挥着不可或缺的作用。然而，传统的社团管理模式已难以满足现代化、信息化的管理需求。因此，研究和开发SSM湖南女子学院学生社团管理系统显得尤为重要。

通过SSM系统的引入，可以极大地提升社团管理的效率和精准度。该系统能够实现社团信息的集中管理、活动组织的规范化、成员参与度的量化分析等功能，从而帮助学校管理者和社团负责人更好地掌握社团运营情况，优化资源配置，提升社团活动的质量和影响力。同时，SSM系统还能为社团成员提供一个便捷的交流平台，促进成员间的信息共享和合作，增强社团的凝聚力和向心力。通过系统的数据统计和分析功能，社团成员还能更直观地了解自己的参与情况，激发参与热情，提升个人成就感。

综上所述，随着信息化技术的不断进步和高校社团管理需求的日益复杂化，SSM湖南女子学院学生社团管理系统的研究与应用具有重要的现实意义和广阔的发展前景。

1.2 研究意义

研究SSM湖南女子学院学生社团管理系统的意义深远且重大。首先，从管理层面来看，该系统的研究有助于推动社团管理的现代化和信息化进程，提升管理效率，降低管理成本，使社团管理更加科学、规范。其次，从学生层面来说，通过SSM系统，社团成员可以更加便捷地参与社团活动，增强团队合作和沟通能力，提升个人综合素质。此外，该系统还能促进社团文化的传承和创新，丰富校园文化生活，提升学校的整体形象。最后，从学术研究的角度来看，SSM系统的研究不仅有助于丰富和完善学生社团管理理论，还能为其他高校提供有益的借鉴和参考，推动整个高等教育领域社团管理的创新与发展。因此，SSM湖南女子学院学生社团管理系统的研究具有十分重要的现实意义和理论价值。

1.3论文结构与章节安排

论文将分层次经行编排，除去论文摘要致谢文献参考部分，正文部分还会对网站需求做出分析，以及阐述大体的设计和实现的功能，最后罗列部分调测记录，论文主要架构如下：

第一章：引言。第一章主要介绍了课题研究的背景，系统开发的意义和本文的研究内容与主要工作。

第二章：系统需求分析。第二章主要从系统的用户、功能等方面进行需求分析。

第三章：系统设计。第三章主要对系统框架、系统功能模块、数据库进行功能设计。

第四章：系统实现。第四章主要介绍了系统框架搭建、系统界面的实现。

第五章：系统测试。第五章主要对系统的部分界面进行测试并对主要功能进行测试

第六章：总结。

2 学生社团管理系统系统分析

系统分析是开发一个项目的先决条件，通过系统分析可以很好的了解系统的主体用户的基本需求情况，同时这也是项目的开发的原因。进而对系统开发进行可行性分析，通常包括技术可行性、经济可行性等，可行性分析同时也是从项目整体角度进行的分析。然后就是对项目的具体需求进行分析，分析的手段一般都是通过用户的用例图来实现。下面是详细的介绍。

2.1 可行性分析

（1）经济可行性：

经济可行性在此仅代表网站的运维成本，开发成本不在此考虑。

目前该模式下的学生社团管理系统的数量日益增多，网上进行学生社团相关信息的查询管理变得平民化普及化，用户人数呈上升趋势，当用户人数庞大了，运维成本可以由广告费进行填补，包括开发成本。

所以经济可行性没有问题。

（2）操作可行性：

此次项目设计参考了几个该模式下网站的开发案例，对他们的操作界面分析，将众多案例结合在一起，突出以人为本简化操作，所以具有基本计算机知识的人都会操作本项目。

因此操作可行性也没有问题。

（3）技术可行性：

技术可行性指的是对于搭建框架的可行性，以及有更优秀的技术出现时系统的技术更新换代的纳新性如何，开发时间成本费用比如何。

现有的Java语言能够迎合所有电子商务系统的搭建，系统技术设备的可扩展性可以由SSM框架的资源优势予以促成。我采用了编译器eclipse+java+mysql用以运行整体程序。

综上所述技术可行性也没有问题。

（4）法律可行性：

从开发者角度来看，SSM框架是网上开源且免费的，在知识产权方面不会产生任何法律纠纷。

从用户使用角度来看，只要不再系统上贩卖违禁品，对系统做出条约协议，杜绝非法支付即可。

综上所述法律可行性也没有问题。

2.2 系统流程分析

业务流程是用一些特定的符合和线条来进行演示用户在使用系统时的过程，在进行系统分析的时候，业务流程可以帮助开发人员更好的理解业务，发现错误，完善系统。

2.2.1 数据增加流程

用户成功登入系统后就能够实现增加数据的操作，增加数据的编号是特定的，系统生成，用户不能随意填写，除了编号以外，其他增加信息用户自己填写，填写后的信息经过系统验证，验证合法通过就显示增加数据成功了，相反的话，就没有增加成功，图2-1显示的就是在增加数据时的流程。

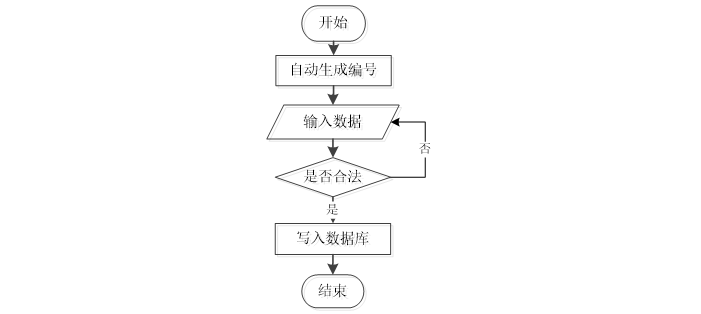

图2-1  数据增加流程图

2.2.2 数据修改流程

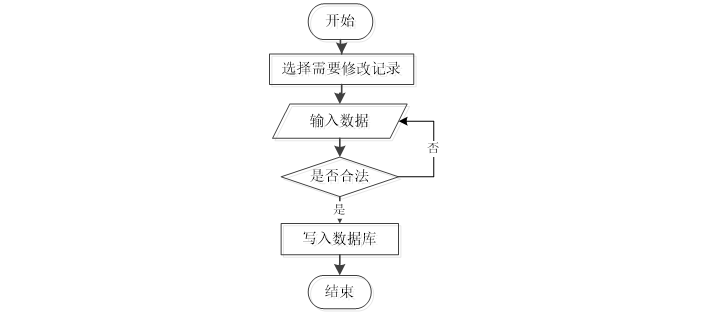

数据修改时的流程和上面介绍的数据增加时的流程差不多，如图2-2所示。

图2-2  数据修改流程图

2.2.3 数据删除流程

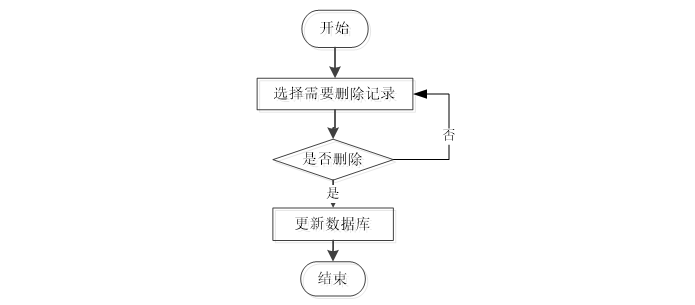

如果系统里面存在一些没有用的数据的话，相关的管理人员还可以对这些数据进行删除，图2-3就是数据删除时的流程图。

图2-3  数据删除流程图

2.3 系统功能分析

2.3.1 功能性分析

按照学生社团管理系统的角色，我划分为了会员用户管理模块，负责人模块、管理用户、教师用户和管理员模块这五大部分。

一、会员用户管理模块：

（1）用户注册登录：游客可以随时进入到系统中，对系统中的信息浏览，但是想要实现门诊预约，就必须有这个系统的账号，如果没有账号的话，可以注册成员用户进行相关的操作，同时用户还可以通过“我的”这以按钮对个人信息以及操作的信息进行管控。

（2）首页：展示最新的社团动态、活动信息以及热门话题，为用户提供便捷的浏览和了解社团的入口。

（3）社团贴吧：提供一个用户间交流互动的平台，用户可以发布帖子、评论和回复，分享经验、交流心得，增进彼此的了解与友谊。

（4）社团信息：展示各社团的基本信息，包括社团简介、成员构成、历史沿革等，帮助用户全面了解各社团的特色和优势。

（5）社团活动：发布和展示社团活动的详细信息，包括活动时间、地点、内容等，方便用户查看和参与自己感兴趣的社团活动。

（6）社团新闻：实时更新社团相关的新闻和动态，让用户及时了解社团的最新发展和成就。

（7）我的：

个人首页：展示用户的个人信息和社团参与情况，方便用户随时查看和编辑自己的资料。

用户信息：提供用户信息的编辑功能，用户可以修改自己的基本信息、联系方式等。

活动报名：提供在线报名功能，用户可以方便地参与感兴趣的社团活动，并随时查看报名状态。

社团资产：展示社团的资产情况，包括资金、物资等，增强用户对社团财务状况的了解。

贴吧列表：展示用户在社团贴吧中发布的帖子和回复，方便用户管理自己的交流内容。

收藏：提供收藏功能，用户可以收藏重要的社团信息、活动或新闻，方便日后查看。

二、负责人用户模块：

负责人用户除了享有普通用户的功能外，还具备以下管理功能：

（1）社团信息管理：负责人可以编辑社团的基本信息、上传活动照片和视频，展示社团风采。

（2）社团活动：负责人可以在系统上发布社团活动，设置活动详情和报名要求，组织社团成员参与。

（3）社团资产：负责人可以查看和管理社团的资产情况，包括物资采购、使用记录等，确保社团资产的合理使用。

（4）社团考核：负责人可以参与社团的考核与评估工作，对社团的运营情况进行总结和反思，提升社团管理水平。

三、管理用户模块：

管理用户具备更高级别的管理权限，其功能模块包括：

（1）用户信息：管理用户可以查看和编辑所有用户的信息，包括用户角色、权限等，保障系统信息安全。

（2）社团考核：管理用户可以审核新社团的成立申请，对社团的运营进行监管，确保社团活动的合规性和安全性。

（3）社团活动：管理用户可以审核社团发布的活动信息，确保活动的合法性和有效性，同时管理活动的报名和参与情况。

四、教师用户模块：

教师用户的功能模块与管理用户相似，主要侧重于对学生社团活动的指导和支持：

（1）社团活动：教师可以为社团活动提供指导和建议，帮助学生更好地组织和管理社团。

（2）创新学分：教师可以审核和管理学生的创新学分申请，鼓励学生积极参与社团活动和创新实践。

（3）贴吧列表：教师可以通过系统促进不同社团之间的交流与合作，推动校园文化的多元发展。

五、管理员后台管理模块：

（1）后台首页：管理员可以对系统前台展示的轮播图以及公告进行增删改查等操作，方便用户进行查看。

（2）系统用户管理：管理员可以对学生社团管理系统中的管理员、负责人用户、管理用户、教师用户以及前台注册的普通用户进行增删改查操作。

（3）社团新闻管理：管理员可以对学生社团管理系统前台展示的社团新闻以及社团新闻所属的分类进行管控，并进行增删改查等操作。

（4）系统管理：在“系统管理”这一菜单下，可以对轮播图进行管控，并进行增删改查等操作。

2.3.2 非功能性分析

学生社团管理系统的非功能性需求比如学生社团管理系统的安全性怎么样，可靠性怎么样，性能怎么样，可拓展性怎么样等。具体可以表示在如下3-1表格中：

表2-1学生社团管理系统非功能需求表

安全性	主要指学生社团管理系统数据库的安装，数据库的使用和密码的设定必须合乎规范。
可靠性	可靠性是指学生社团管理系统能够安装用户的指示进行操作，经过测试，可靠性90%以上。
性能	性能是影响学生社团管理系统占据市场的必要条件，所以性能最好要佳才好。
可扩展性	比如数据库预留多个属性，比如接口的使用等确保了系统的非功能性需求。
易用性	用户只要跟着学生社团管理系统的页面展示内容进行操作，就可以了。
可维护性	学生社团管理系统开发的可维护性是非常重要的，经过测试，可维护性没有问题

2.4 系统用例分析

通过2.3功能的分析，得出了本学生社团管理系统的用例图：

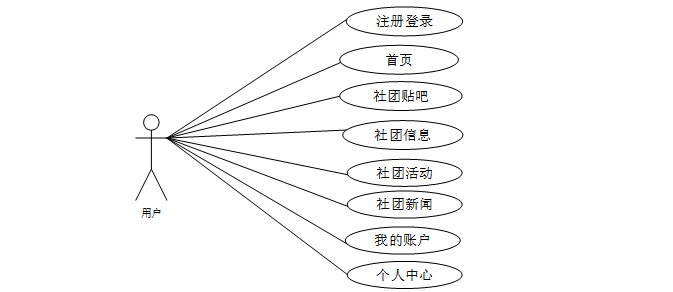

图2-4就是用户角色的用例展示。

图2-4 学生社团管理系统用户角色用例图

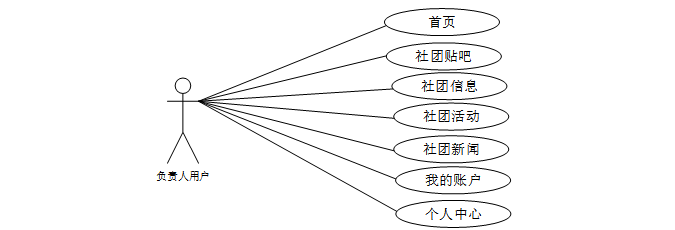

图2-5就是负责人角色的用例展示。

图2-5 学生社团管理系统负责人角色用例图

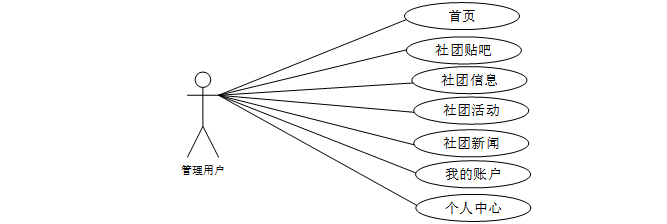

图2-6就是管理角色的用例展示。

图2-6 学生社团管理系统管理角色用例图

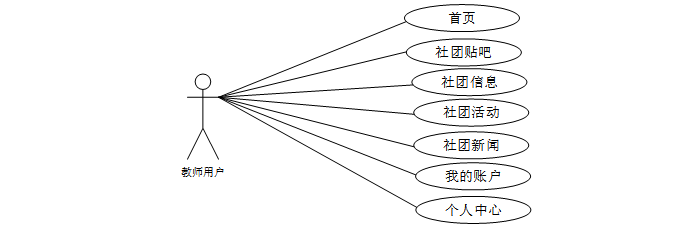

图2-7就是教师角色的用例展示。

图2-7学生社团管理系统教师角色用例图

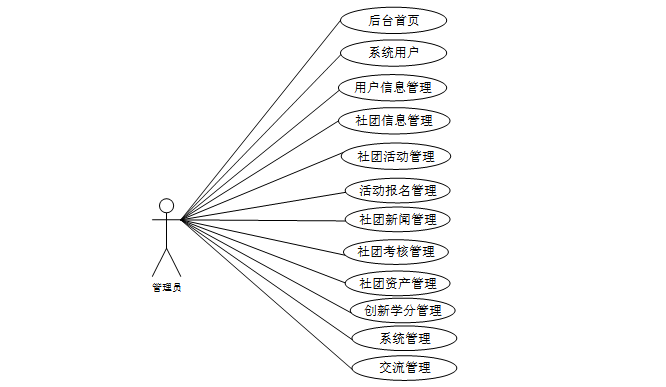

图2-8就是管理员角色的用例展示。

图2-8学生社团管理系统管理员角色用例图

2.5本章小结

本章主要通过对学生社团管理系统的可行性分析、流程分析、功能需求分析、系统用例分析，确定整个学生社团管理系统要实现的功能。同时也为学生社团管理系统的代码实现和测试提供了标准。

3 学生社团管理系统总体设计

本章主要讨论的内容包括学生社团管理系统的功能模块设计、数据库系统设计。

3.1 系统架构设计

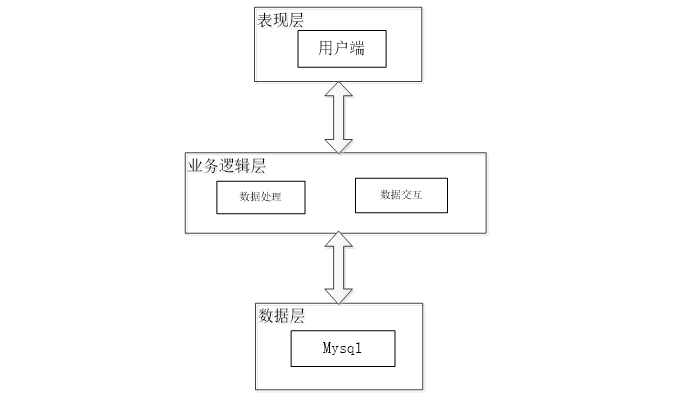

本学生社团管理系统从架构上分为三层：表现层（UI）、业务逻辑层（BLL）以及数据层（DL）。

图3-1学生社团管理系统系统架构设计图

表现层（UI）：又称UI层，主要完成本学生社团管理系统的UI交互功能，一个良好的UI可以打打提高用户的用户体验，增强用户使用本学生社团管理系统时的舒适度。UI的界面设计也要适应不同版本的学生社团管理系统以及不同尺寸的分辨率，以做到良好的兼容性。UI交互功能要求合理，用户进行交互操作时必须要得到与之相符的交互结果，这就要求表现层要与业务逻辑层进行良好的对接。

业务逻辑层（BLL）：主要完成本学生社团管理系统的数据处理功能。用户从表现层传输过来的数据经过业务逻辑层进行处理交付给数据层，系统从数据层读取的数据经过业务逻辑层进行处理交付给表现层。

数据层（DL）：由于本学生社团管理系统的数据是放在服务端的mysql数据库中，因此本属于服务层的部分可以直接整合在业务逻辑层中，所以数据层中只有数据库，其主要完成本学生社团管理系统的数据存储和管理功能。

3.2 系统功能模块设计

3.2.1整体功能模块设计

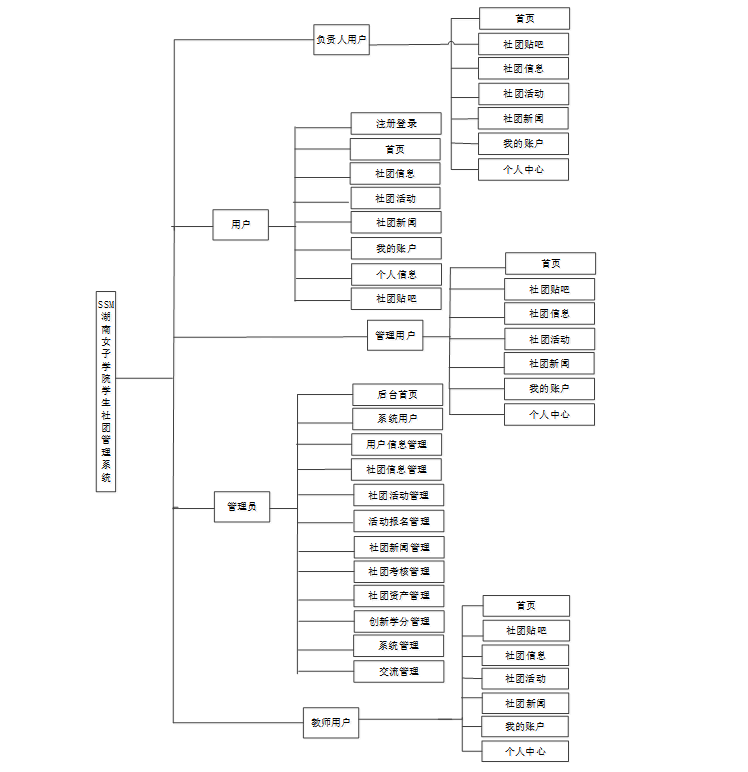

在上一章节中主要对系统的功能性需求和非功能性需求进行分析，并且根据需求分析了本学生社团管理系统中的用例。那么接下来就要开始对本学生社团管理系统的架构、主要功能和数据库开始进行设计。学生社团管理系统根据前面章节的需求分析得出，其总体设计模块图如图3-2所示。

图3-2 学生社团管理系统功能模块图

3.2.2用户模块设计

本系统的用户包括管理员、社长和用户。三种用户模块的功能基本是相同的，会员比社长、管理员多了一个注册功能，所以以用户模块的结构图为例进行分析，用户模块结构图为例进行分析，如下图：

图3-3用户模块结构图

3.2.3 评论管理模块设计

学生社团管理系统是一个交流性质的公开平台，会员用户和用户可以对平台上信息进行评论，增加用户之间的互动性。但是同时也为了更好的规范评论的内容，给予管理员删除不合适的言论的功能，所以需要专门设计一个评论管理模块，具体的结构图如下：

图3-4评论模块结构图

3.2.4社团信息管理模块设计

学生社团管理系统是中需要存储不少社团信息，其模块功能结构，具体的结构图如下：

图3-5社团信息模块结构图

3.3 数据库设计

数据库设计一般包括需求分析、概念模型设计、数据库表建立三大过程，其中需求分析前面章节已经阐述，概念模型设计有概念模型和逻辑结构设计两部分。

3.3.1 数据库概念结构设计

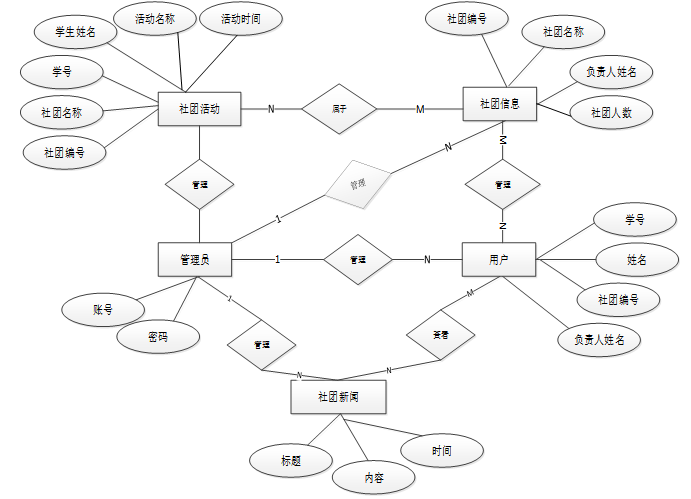

下面是整个学生社团管理系统中主要的数据库表总E-R实体关系图。

图3-6 学生社团管理系统总E-R关系图

3.3.2 数据库逻辑结构设计

通过上一小节中学生社团管理系统中总E-R关系图上得出一共需要创建很多个数据表。在此我主要罗列几个主要的数据库表结构设计。

表access_token (登陆访问时长)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	token_id	int	10	0	N	Y		临时访问牌ID
2	token	varchar	64	0	Y	N		临时访问牌
3	info	text	65535	0	Y	N
4	maxage	int	10	0	N	N	2	最大寿命：默认2小时
5	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
6	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
7	user_id	int	10	0	N	N	0	用户编号:

表auth (用户权限管理)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	auth_id	int	10	0	N	Y		授权ID：
2	user_group	varchar	64	0	Y	N		用户组：
3	mod_name	varchar	64	0	Y	N		模块名：
4	table_name	varchar	64	0	Y	N		表名：
5	page_title	varchar	255	0	Y	N		页面标题：
6	path	varchar	255	0	Y	N		路由路径：
7	position	varchar	32	0	Y	N		位置：
8	mode	varchar	32	0	N	N	_blank	跳转方式：
9	add	tinyint	3	0	N	N	1	是否可增加：
10	del	tinyint	3	0	N	N	1	是否可删除：
11	set	tinyint	3	0	N	N	1	是否可修改：
12	get	tinyint	3	0	N	N	1	是否可查看：
13	field_add	text	65535	0	Y	N		添加字段：
14	field_set	text	65535	0	Y	N		修改字段：
15	field_get	text	65535	0	Y	N		查询字段：
16	table_nav_name	varchar	500	0	Y	N		跨表导航名称：
17	table_nav	varchar	500	0	Y	N		跨表导航：
18	option	text	65535	0	Y	N		配置：
19	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
20	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表club_activities (社团活动)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	club_activities_id	int	10	0	N	Y		社团活动ID
2	responsible_person_account	int	10	0	Y	N	0	负责人账号
3	name_of_person_in_charge	varchar	64	0	Y	N		负责人姓名
4	responsible_persons_phone_number	varchar	64	0	Y	N		负责人电话
5	activity_name	varchar	64	0	Y	N		活动名称
6	activity_images	varchar	255	0	Y	N		活动图片
7	activity_time	datetime	19	0	Y	N		活动时间
8	event_location	varchar	64	0	Y	N		活动地点
9	participants	varchar	64	0	Y	N		参与人群
10	activity_introduction	varchar	64	0	Y	N		活动介绍
11	event_details	text	65535	0	Y	N		活动详情
12	hits	int	10	0	N	N	0	点击数
13	praise_len	int	10	0	N	N	0	点赞数
14	examine_state	varchar	16	0	N	N	未审核	审核状态
15	examine_reply	varchar	16	0	Y	N		审核回复
16	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
17	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表club_assessment (社团考核)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	club_assessment_id	int	10	0	N	Y		社团考核ID
2	manage_accounts	int	10	0	Y	N	0	管理账号
3	administrator_name	varchar	64	0	Y	N		管理员名
4	responsible_person_account	int	10	0	Y	N	0	负责人账号
5	name_of_person_in_charge	varchar	64	0	Y	N		负责人姓名
6	club_name	varchar	64	0	Y	N		社团名称
7	club_id	varchar	64	0	Y	N		社团编号
8	assessment_time	datetime	19	0	Y	N		考核时间
9	assessment_content	varchar	64	0	Y	N		考核内容
10	assessment_details	text	65535	0	Y	N		考核详情
11	assessment_results	text	65535	0	Y	N		考核结果
12	examine_state	varchar	16	0	N	N	未审核	审核状态
13	examine_reply	varchar	16	0	Y	N		审核回复
14	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
15	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表club_assets (社团资产)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	club_assets_id	int	10	0	N	Y		社团资产ID
2	responsible_person_account	int	10	0	Y	N	0	负责人账号
3	name_of_person_in_charge	varchar	64	0	Y	N		负责人姓名
4	responsible_persons_phone_number	varchar	64	0	Y	N		负责人电话
5	club_name	varchar	64	0	Y	N		社团名称
6	club_id	varchar	64	0	Y	N		社团编号
7	change_time	datetime	19	0	Y	N		变化时间
8	asset_list	varchar	255	0	Y	N		资产清单
9	change_content	text	65535	0	Y	N		变化内容
10	change_details	text	65535	0	Y	N		变化详情
11	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
12	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表club_information (社团信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	club_information_id	int	10	0	N	Y		社团信息ID
2	responsible_person_account	int	10	0	Y	N	0	负责人账号
3	name_of_person_in_charge	varchar	64	0	Y	N		负责人姓名
4	responsible_persons_phone_number	varchar	64	0	Y	N		负责人电话
5	club_name	varchar	64	0	Y	N		社团名称
6	club_id	varchar	64	0	N	N		社团编号
7	club_pictures	varchar	255	0	Y	N		社团图片
8	club_members	int	10	0	Y	N	0	社团成员
9	club_details	text	65535	0	Y	N		社团详情
10	hits	int	10	0	N	N	0	点击数
11	praise_len	int	10	0	N	N	0	点赞数
12	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
13	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表club_news (社团新闻)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	club_news_id	int	10	0	N	Y		社团新闻ID
2	responsible_person_account	int	10	0	Y	N	0	负责人账号
3	name_of_person_in_charge	varchar	64	0	Y	N		负责人姓名
4	responsible_persons_phone_number	varchar	64	0	Y	N		负责人电话
5	news_title	varchar	64	0	Y	N		新闻名称
6	news_images	varchar	255	0	Y	N		新闻图片
7	release_time	datetime	19	0	Y	N		发布时间
8	news_content	varchar	64	0	Y	N		新闻内容
9	news_detail	text	65535	0	Y	N		新闻详情
10	hits	int	10	0	N	N	0	点击数
11	praise_len	int	10	0	N	N	0	点赞数
12	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
13	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表collect (收藏)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	collect_id	int	10	0	N	Y		收藏ID：
2	user_id	int	10	0	N	N	0	收藏人ID：
3	source_table	varchar	255	0	Y	N		来源表：
4	source_field	varchar	255	0	Y	N		来源字段：
5	source_id	int	10	0	N	N	0	来源ID：
6	title	varchar	255	0	Y	N		标题：
7	img	varchar	255	0	Y	N		封面：
8	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
9	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表comment (评论)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	comment_id	int	10	0	N	Y		评论ID：
2	user_id	int	10	0	N	N	0	评论人ID：
3	reply_to_id	int	10	0	N	N	0	回复评论ID：空为0
4	content	longtext	2147483647	0	Y	N		内容：
5	nickname	varchar	255	0	Y	N		昵称：
6	avatar	varchar	255	0	Y	N		头像地址：[0,255]
7	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
9	source_table	varchar	255	0	Y	N		来源表：
10	source_field	varchar	255	0	Y	N		来源字段：
11	source_id	int	10	0	N	N	0	来源ID：

表event_registration (活动报名)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	event_registration_id	int	10	0	N	Y		活动报名ID
2	member_account	int	10	0	Y	N	0	会员账号
3	member_name	varchar	64	0	Y	N		会员姓名
4	member_phone_number	varchar	64	0	Y	N		会员电话
5	responsible_person_account	int	10	0	Y	N	0	负责人账号
6	name_of_person_in_charge	varchar	64	0	Y	N		负责人姓名
7	responsible_persons_phone_number	varchar	64	0	Y	N		负责人电话
8	activity_name	varchar	64	0	Y	N		活动名称
9	activity_time	datetime	19	0	Y	N		活动时间
10	event_location	varchar	64	0	Y	N		活动地点
11	registration_time	datetime	19	0	Y	N		报名时间
12	number_of_applicants	int	10	0	Y	N	0	报名人数
13	registration_details	text	65535	0	Y	N		报名详情
14	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
15	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表forum (论坛)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	forum_id	mediumint	8	0	N	Y		论坛id
2	display	smallint	5	0	N	N	100	排序
3	user_id	mediumint	8	0	N	N	0	用户ID
4	nickname	varchar	16	0	Y	N		昵称：[0,16]
5	praise_len	int	10	0	Y	N	0	点赞数
6	hits	int	10	0	N	N	0	访问数
7	title	varchar	125	0	N	N		标题
8	keywords	varchar	125	0	Y	N		关键词
9	description	varchar	255	0	Y	N		描述
10	url	varchar	255	0	Y	N		来源地址
11	tag	varchar	255	0	Y	N		标签
12	img	text	65535	0	Y	N		封面图
13	content	longtext	2147483647	0	Y	N		正文
14	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
15	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
16	avatar	varchar	255	0	Y	N		发帖人头像：
17	type	varchar	64	0	N	N	0	论坛分类：[0,1000]用来搜索指定类型的论坛帖

表forum_type (论坛分类)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	type_id	smallint	5	0	N	Y		分类ID：[0,10000]
2	name	varchar	16	0	N	N		分类名称：[2,16]
3	description	varchar	255	0	Y	N		描述：[0,255]描述该分类的作用
4	url	varchar	255	0	Y	N		外链地址：[0,255]如果该分类是跳转到其他网站的情况下，就在该URL上设置
5	father_id	smallint	5	0	N	N	0	上级分类ID：[0,32767]
6	icon	varchar	255	0	Y	N		分类图标：
7	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表hits (用户点击)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	hits_id	int	10	0	N	Y		点赞ID：
2	user_id	int	10	0	N	N	0	点赞人：
3	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
4	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int	10	0	N	N	0	来源ID：

表innovation_credits (创新学分)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	innovation_credits_id	int	10	0	N	Y		创新学分ID
2	manage_accounts	int	10	0	Y	N	0	管理账号
3	administrator_name	varchar	64	0	Y	N		管理员名
4	management_phone	varchar	64	0	Y	N		管理电话
5	innovation_name	varchar	64	0	Y	N		创新名称
6	innovation_credits	int	10	0	Y	N	0	创新学分
7	innovation_details	text	65535	0	Y	N		创新详情
8	examine_state	varchar	16	0	N	N	未审核	审核状态
9	examine_reply	varchar	16	0	Y	N		审核回复
10	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
11	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表manage_users (管理用户)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	manage_users_id	int	10	0	N	Y		管理用户ID
2	administrator_name	varchar	64	0	Y	N		管理员名
3	management_phone	varchar	16	0	Y	N		管理电话
4	examine_state	varchar	16	0	N	N	已通过	审核状态
5	user_id	int	10	0	N	N	0	用户ID
6	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
7	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表member_users (会员用户)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	member_users_id	int	10	0	N	Y		会员用户ID
2	member_name	varchar	64	0	Y	N		会员姓名
3	member_phone_number	varchar	16	0	Y	N		会员电话
4	examine_state	varchar	16	0	N	N	已通过	审核状态
5	user_id	int	10	0	N	N	0	用户ID
6	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
7	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表praise (点赞)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	praise_id	int	10	0	N	Y		点赞ID：
2	user_id	int	10	0	N	N	0	点赞人：
3	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
4	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int	10	0	N	N	0	来源ID：
8	status	bit	1	0	N	N	1	点赞状态:1为点赞，0已取消

表responsible_user (负责人用户)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	responsible_user_id	int	10	0	N	Y		负责人用户ID
2	name_of_person_in_charge	varchar	64	0	Y	N		负责人姓名
3	responsible_persons_phone_number	varchar	16	0	Y	N		负责人电话
4	examine_state	varchar	16	0	N	N	已通过	审核状态
5	user_id	int	10	0	N	N	0	用户ID
6	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
7	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表slides (轮播图)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	slides_id	int	10	0	N	Y		轮播图ID：
2	title	varchar	64	0	Y	N		标题：
3	content	varchar	255	0	Y	N		内容：
4	url	varchar	255	0	Y	N		链接：
5	img	varchar	255	0	Y	N		轮播图：
6	hits	int	10	0	N	N	0	点击量：
7	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表teacher_users (教师用户)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	teacher_users_id	int	10	0	N	Y		教师用户ID
2	teachers_name	varchar	64	0	Y	N		教师姓名
3	teachers_phone_number	varchar	16	0	Y	N		教师电话
4	examine_state	varchar	16	0	N	N	已通过	审核状态
5	user_id	int	10	0	N	N	0	用户ID
6	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
7	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表upload (文件上传)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	upload_id	int	10	0	N	Y		上传ID
2	name	varchar	64	0	Y	N		文件名
3	path	varchar	255	0	Y	N		访问路径
4	file	varchar	255	0	Y	N		文件路径
5	display	varchar	255	0	Y	N		显示顺序
6	father_id	int	10	0	Y	N	0	父级ID
7	dir	varchar	255	0	Y	N		文件夹
8	type	varchar	32	0	Y	N		文件类型

表user (用户账户：用于保存用户登录信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	user_id	mediumint	8	0	N	Y		用户ID：[0,8388607]用户获取其他与用户相关的数据
2	state	smallint	5	0	N	N	1	账户状态：[0,10](1可用|2异常|3已冻结|4已注销)
3	user_group	varchar	32	0	Y	N		所在用户组：[0,32767]决定用户身份和权限
4	login_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	上次登录时间：
5	phone	varchar	11	0	Y	N		手机号码：[0,11]用户的手机号码，用于找回密码时或登录时
6	phone_state	smallint	5	0	N	N	0	手机认证：[0,1](0未认证|1审核中|2已认证)
7	username	varchar	16	0	N	N		用户名：[0,16]用户登录时所用的账户名称
8	nickname	varchar	16	0	Y	N		昵称：[0,16]
9	password	varchar	64	0	N	N		密码：[0,32]用户登录所需的密码，由6-16位数字或英文组成
10	email	varchar	64	0	Y	N		邮箱：[0,64]用户的邮箱，用于找回密码时或登录时
11	email_state	smallint	5	0	N	N	0	邮箱认证：[0,1](0未认证|1审核中|2已认证)
12	avatar	varchar	255	0	Y	N		头像地址：[0,255]
13	open_id	varchar	255	0	Y	N		针对获取用户信息字段
14	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
15	vip_level	varchar	255	0	Y	N		会员等级
16	vip_discount	double	11	2	Y	N	0.00	会员折扣

表user_group (用户组：用于用户前端身份和鉴权)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	group_id	mediumint	8	0	N	Y		用户组ID：[0,8388607]
2	display	smallint	5	0	N	N	100	显示顺序：[0,1000]
3	name	varchar	16	0	N	N		名称：[0,16]
4	description	varchar	255	0	Y	N		描述：[0,255]描述该用户组的特点或权限范围
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int	10	0	N	N	0	来源ID：
8	register	smallint	5	0	Y	N	0	注册位置:
9	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
10	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表user_information (用户信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	user_information_id	int	10	0	N	Y		用户信息ID
2	member_account	int	10	0	Y	N	0	会员账号
3	member_name	varchar	64	0	Y	N		会员姓名
4	member_phone_number	varchar	64	0	Y	N		会员电话
5	professional_name	varchar	64	0	Y	N		专业名称
6	class_information	varchar	64	0	Y	N		班级信息
7	member_details	text	65535	0	Y	N		会员详情
8	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
9	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

3.4本章小结

整个学生社团管理系统的需求分析主要对系统总体架构以及功能模块的设计，通过建立E-R模型和数据库逻辑系统设计完成了数据库系统设计。

4 学生社团管理系统详细设计与实现

学生社团管理系统的详细设计与实现主要是根据前面的学生社团管理系统的需求分析和学生社团管理系统的总体设计来设计页面并实现业务逻辑。主要从学生社团管理系统界面实现、业务逻辑实现这两部分进行介绍。

4.1用户功能模块

4.1.1 前台首页界面

当进入学生社团管理系统的时候，系统以上中下的布局进行展示，首先映入眼帘的是系统的导航栏，下面是轮播图，再往下是各种各样的系统信息，其主界面展示如下图4-1所示。

图4-1 前台首页界面图

4.1.2 用户注册界面

不是学生社团管理系统中正式会员的是可以在线进行注册的，当用户右上角“注册”按钮的时候，当填写上自己的账号+密码+确认密码+昵称+邮箱+手机号等信息后再点击“注册”按钮后将会先验证输入的有没有空数据，再次验证密码和确认密码是否是一样的，最后验证输入的账户名和数据库表中已经注册的账户名是否重复，只有都验证没问题后即可会员注册成功。其用会员注册界面展示如下图4-2所示。

图4-2 前台用户注册界面图

注册代码如下：

  @PostMapping("register")

    public Map<String, Object> signUp(HttpServletRequest request) throws IOException {

        Map<String, String> query = new HashMap<>();

        Map<String,Object> map = service.readBody(request.getReader());

        query.put("username",String.valueOf(map.get("username")));

        List list = service.selectBaseList(service.select(query, new HashMap<>()));

        if (list.size()>0){

            return error(30000, "用户已存在");

        }

        map.put("password",service.encryption(String.valueOf(map.get("password"))));

        service.insert(map);

        return success(1);

}

4.1.3 用户登录界面

学生社团管理系统中的前台上注册后的会员是可以通过自己的账户名和密码进行登录的，当会员输入完整的自己的账户名和密码信息并点击“登录”按钮后，将会首先验证输入的有没有空数据，再次验证输入的账户名+密码和数据库中当前保存的用户信息是否一致，只有在一致后将会登录成功并自动跳转到学生社团管理系统的首页中；否则将会提示相应错误信息，用户登录界面如下图4-3所示。

图4-3用户登录界面图

登录代码如下：

@Slf4j

public class LoginInterceptor implements HandlerInterceptor {

    private String tokenName = "x-auth-token";

    @Override

    public boolean preHandle(HttpServletRequest request, HttpServletResponse response, Object handler) throws Exception {

        String token = request.getHeader(this.tokenName);

        setHeader(request, response);

        log.info("[请求接口] - {} , [请求类型] - {}",request.getRequestURL().toString(),request.getMethod());

private void setHeader(HttpServletRequest request, HttpServletResponse response) {

        response.setHeader("Access-control-Allow-Origin", request.getHeader("Origin"));

        response.setHeader("Access-Control-Allow-Methods", "GET, HEAD, POST, PUT, DELETE, TRACE, OPTIONS, PATCH");

        response.setHeader("Access-Control-Allow-Credentials", "true");

        response.setHeader("Access-Control-Allow-Headers", request.getHeader("Access-Control-Request-Headers"));

        response.setHeader("Access-Control-Max-Age", "1800");

        response.setHeader("Content-Type", "application/json;charset=UTF-8");

        response.setStatus(HttpStatus.OK.value());

}

4.1.4 社团新闻界面

当访客点击学生社团管理系统中导航栏上的“社团新闻”后将会进入到该“社团新闻”列表的界面，然后选择想要看的社团新闻，点击进入到详细界面，在详细界面可以收藏+赞+评论等操作，社团新闻界面如下图4-4所示。

图4-4社团新闻界面图

4.1.5 社团信息详情界面

当访客点击“社团信息”后就可以看到所有的社团信息，选择你想要了解的社团信息后将会进入该社团信息的详情界面，可以了解到社团编号、社团名称、负责人姓名、社团人数等，同时可以对点击下方的“加入”、“点赞”、“收藏”、“评论”，社团信息详情展示页面如图4-5所示。

图4-5 社团信息界面图

4.2负责人用户功能模块

4.2.1 社团活动界面

负责人在后台菜单栏点击“社团活动”，可以增删改查活动申请信息，管理员进行审核回复，其界面如下图4-6所示。

图4-6社团活动界面图

4.2.2 社团信息界面

负责人用户在“社团信息”界面能够对社团信息进行管理，可以进行增删改查操作，社团信息界面如下图4-7所示。

图4-7社团信息界面图

4.3管理用户功能模块

4.3.1 用户信息界面

管理用户在“用户信息”这一界面能够查看自己提交的用户信息，管理用户可以查看和编辑所有用户的信息，包括用户角色、权限等，保障系统信息安全。用户信息界面如下图4-8所示。

图4-8用户信息界面图

4.3.2社团活动界面

社团活动：管理用户可以审核社团发布的活动信息，确保活动的合法性和有效性，同时管理活动的报名和参与情况。社团活动界面如下图4-9所示。

图4-9社团活动界面图

4.4教师用户功能模块

4.4.1社团考核界面

教师用户在“社团考核”这一界面能够查看自己提交的社团考核信息，可以进行增删改查操作，社团考核界面如下图4-10所示。

图4-10社团考核界面图

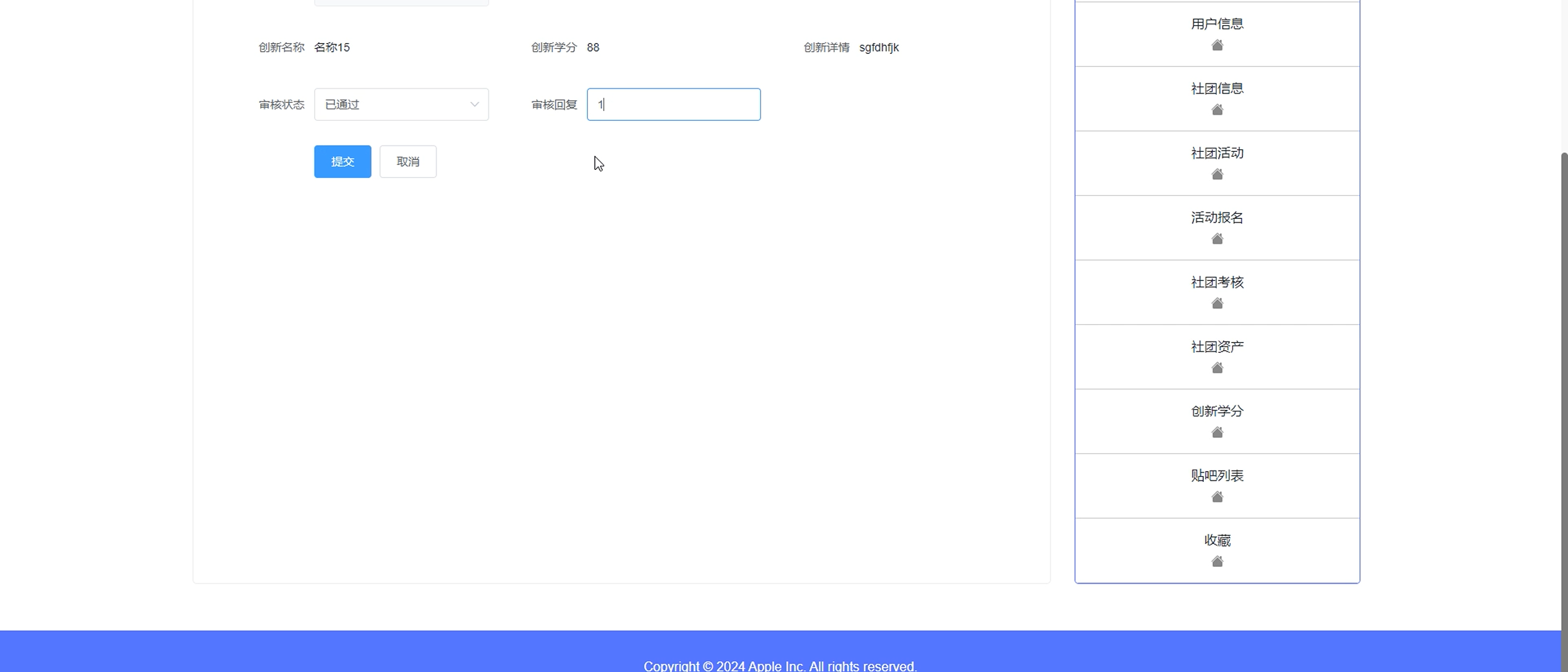

4.4.2创新学分界面

教师用户可以审核和管理学生的创新学分申请，鼓励学生积极参与社团活动和创新实践。创新学分界面如下图4-11所示。

图4-11创新学分界面图

4.5管理员功能模块

4.5.1 系统管理界面

学生社团管理系统中的管理人员在“系统管理”这一菜单中是可以对前台显示的轮播图进行管控，并进行增删改查等操作。系统管理界面如下图4-12所示。

图4-12系统管理界面图

上传代码如下：

  @PostMapping("/upload")

    public Map<String, Object> upload(@RequestParam(value = "file",required=false) MultipartFile file,HttpServletRequest request) {

        log.info("进入方法");

        if (file.isEmpty()) {

            return error(30000, "没有选择文件");

        }

        try {

            //判断有没路径，没有则创建

            String filePath = request.getSession().getServletContext().getRealPath("\\") +"upload\\";

            File targetDir = new File(filePath);

            if (!targetDir.exists() && !targetDir.isDirectory()) {

                if (targetDir.mkdirs()) {

                    log.info("创建目录成功");

                } else {

                    log.error("创建目录失败");

                }

            }

            String fileName = file.getOriginalFilename();

            int lastIndexOf = fileName.lastIndexOf(".");

            String suffix = fileName.substring(lastIndexOf);

            fileName = IdWorker.getId()+suffix;

            File dest = new File(filePath + fileName);

            log.info("文件路径:{}", dest.getPath());

            log.info("文件名:{}", dest.getName());

            file.transferTo(dest);

            JSONObject jsonObject = new JSONObject();

            jsonObject.put("url", "/api/upload/" + fileName);

            return success(jsonObject);

        } catch (IOException e) {

            log.info("上传失败：{}", e.getMessage());

        }

        return error(30000, "上传失败");

}

4.5.2 系统用户管理界面

学生社团管理系统中的管理人员在“系统用户”这一菜单是中可以对注册的用户、负责人用户、管理用户、教师用户以及管理员进行管控，这里以用户管理为例。界面如下图4-13所示。

图4-13系统用户管理界面图

4.5.3 社团活动管理界面

学生社团管理系统中的管理人员在“社团活动管理”这一菜单中是可以对学生社团管理系统内的社团活动信息进行维护和管理的，并进行增删改查等操作。界面如下图4-14所示。

图4-14社团活动管理界面图

5系统测试

5.1 系统测试用例

系统测试包括：用户登录功能测试、社团信息展示功能测试、社团信息添加、密码修改功能测试，如表5-1、5-2、5-3、5-4所示：

用户登录功能测试：

表5-1 用户登录功能测试表

用例名称	用户登录系统
目的	测试用户通过正确的用户名和密码可否登录功能
前提	未登录的情况下
测试流程	1) 进入登录页面 2) 输入正确的用户名和密码
预期结果	用户名和密码正确的时候，跳转到登录成功界面，反之则显示错误信息，提示重新输入
实际结果	实际结果与预期结果一致

社团信息查看功能测试：

表5-2 社团信息查看功能测试表

用例名称	社团信息查看
目的	测试社团信息查看功能
前提	用户登录
测试流程	点击社团信息
预期结果	可以查看到所有社团信息
实际结果	实际结果与预期结果一致

负责人用户添加社团信息界面测试：

表5-3 负责人用户添加社团信息界面测试表

用例名称		社团信息添加测试用例
目的		测试社团信息添加功能
前提		负责人用户正常登录情况下
测试流程		1）负责人用户点击社团信息，然后点击添加后并填写信息。 2）点击进行提交。
预期结果		提交以后，页面首页会显示新的社团信息
实际结果		实际结果与预期结果一致
实际结果	实际结果与预期结果一致

密码修改搜索功能测试：

表5-4 密码修改功能测试表

用例名称	密码修改测试用例
目的	测试管理员密码修改功能
前提	管理员用户正常登录情况下
测试流程	1）管理员密码修改并完成填写。 2）点击进行提交。
预期结果	使用新的密码可以登录
实际结果	实际结果与预期结果一致

5.2 系统测试结果

通过编写学生社团管理系统的测试用例，已经检测完毕用户登录功能测试、社团信息展示功能测试、社团信息添加、密码修改功能测试，通过这4大模块为学生社团管理系统的后期推广运营提供了强力的技术支撑。

结论

在学生社团管理系统开发之前，需要先对用户的具体需求进行分析。包括系统的可行性分析、功能需求分析以及其他需求等。在可行性分析过程中，对系统实现的技术性、经济性以及管理等方面进行了分析。总体上证明了系统实施的可行性。

本文总结了学生社团管理系统实现背景与现状，然后阐述了系统的具体业务需求，并根据系统需求对系统结构以及功能模块等进行了详细地设计，将整个系统划分为多个不同的功能模块。在分析系统功能需求时，对整个系统的总体架构以及功能模块等进行了分析，并选择合适的系统开发技术完成了对各个模块的开发工作。系统开发完成之后进行了部署，同时进行了系统的测试过程，通过测试证明了系统在功能以及性能等方面都达到了预期的要求，具有较高的稳定性与可靠性。
