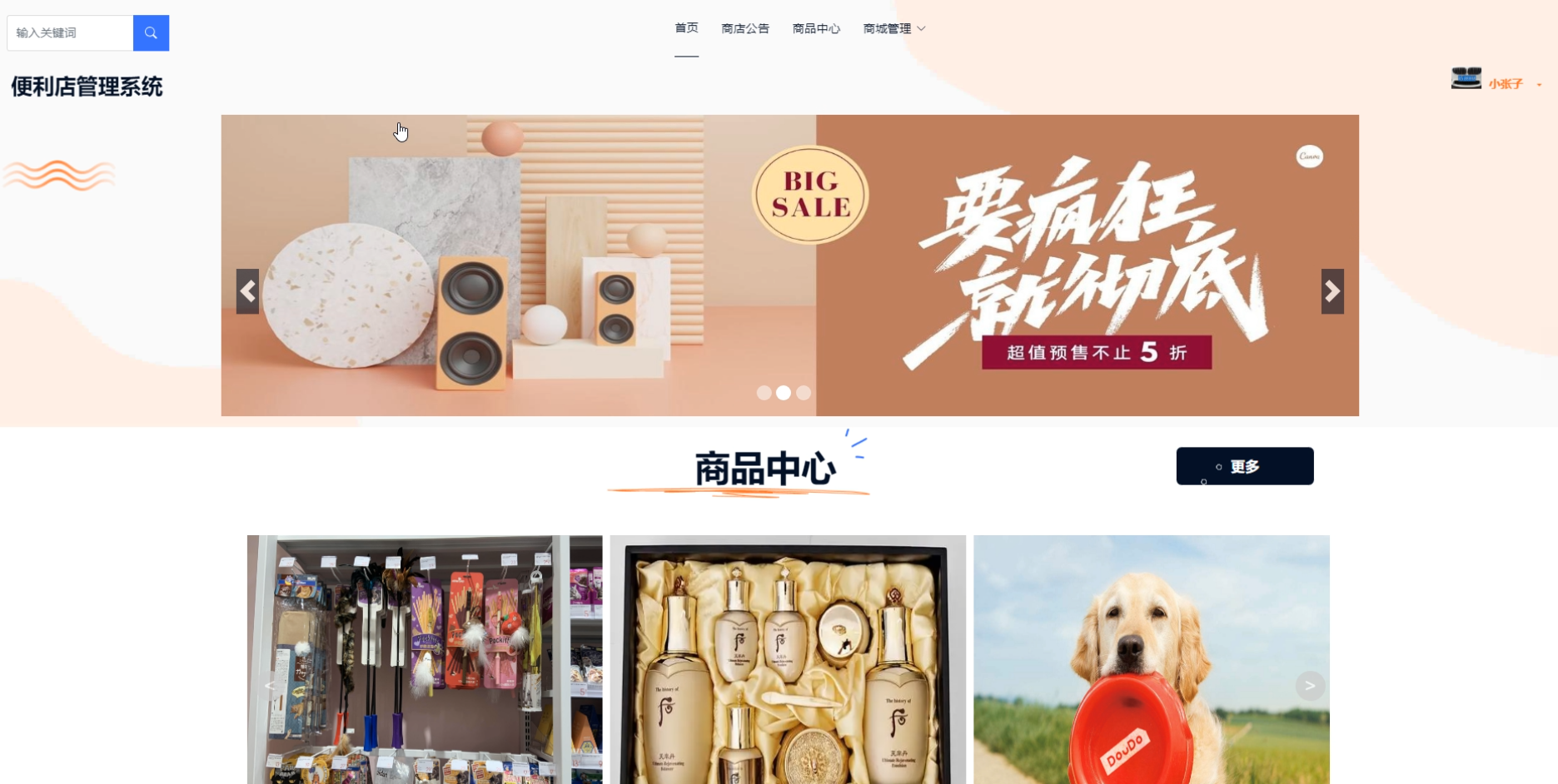

4.1.1 首页界面

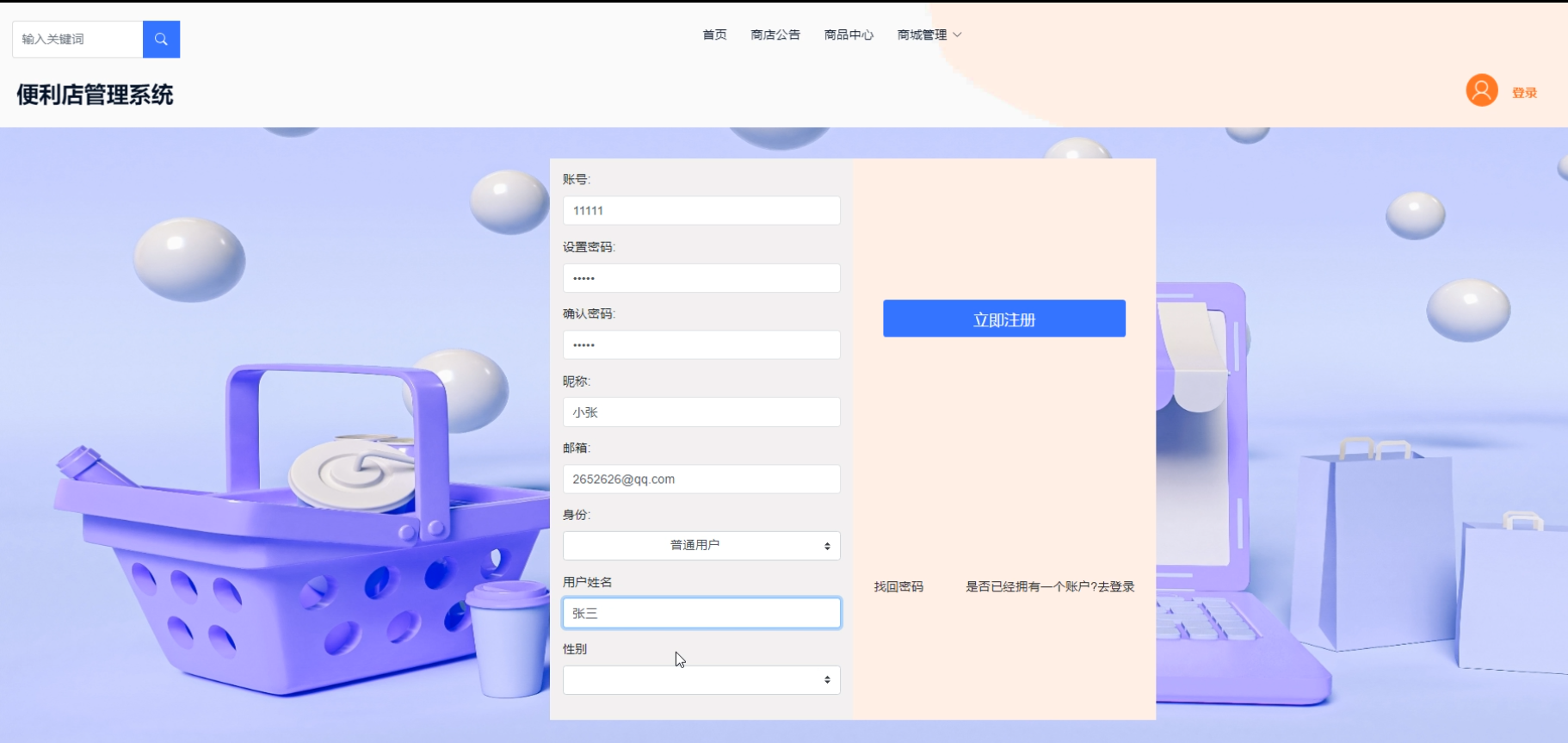

4.1.2 用户注册界面

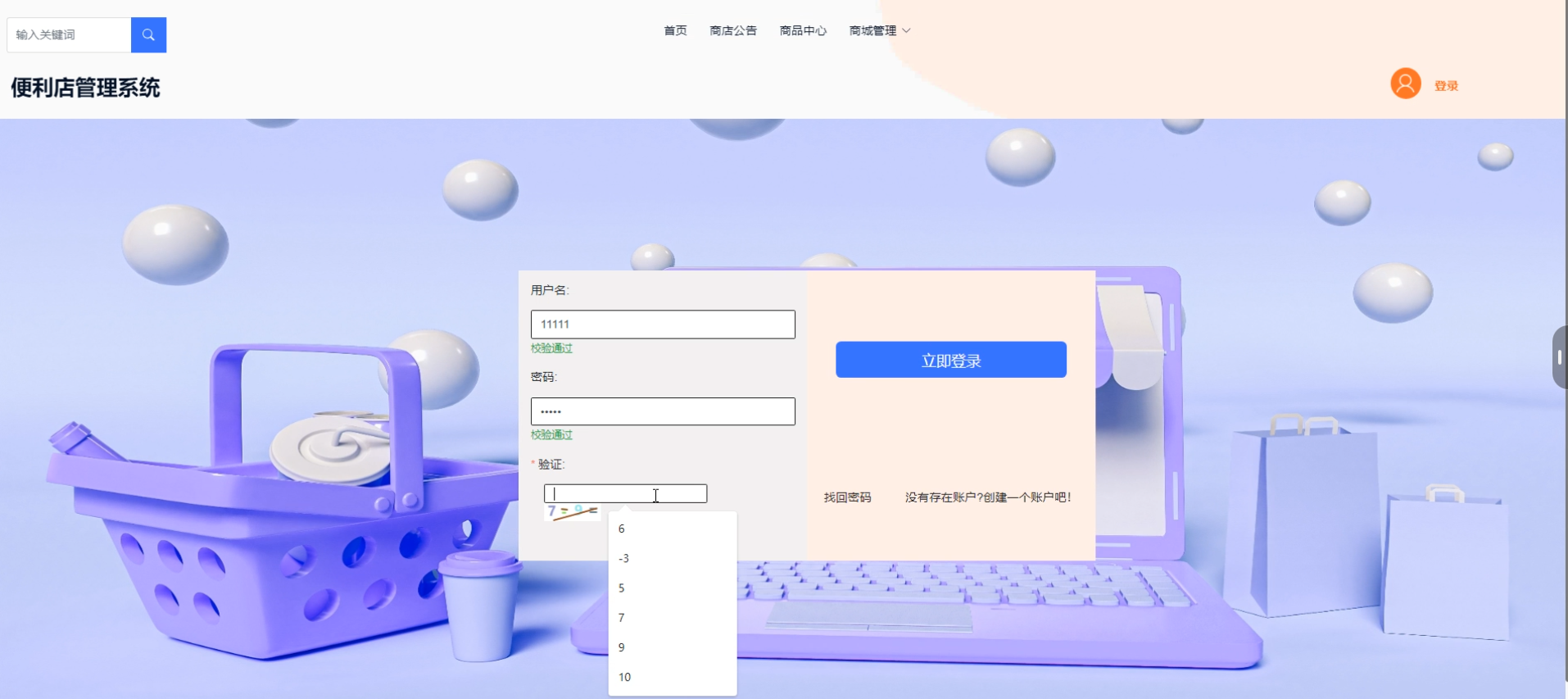

4.1.3 用户登录界面

4.1.4 网站公告界面

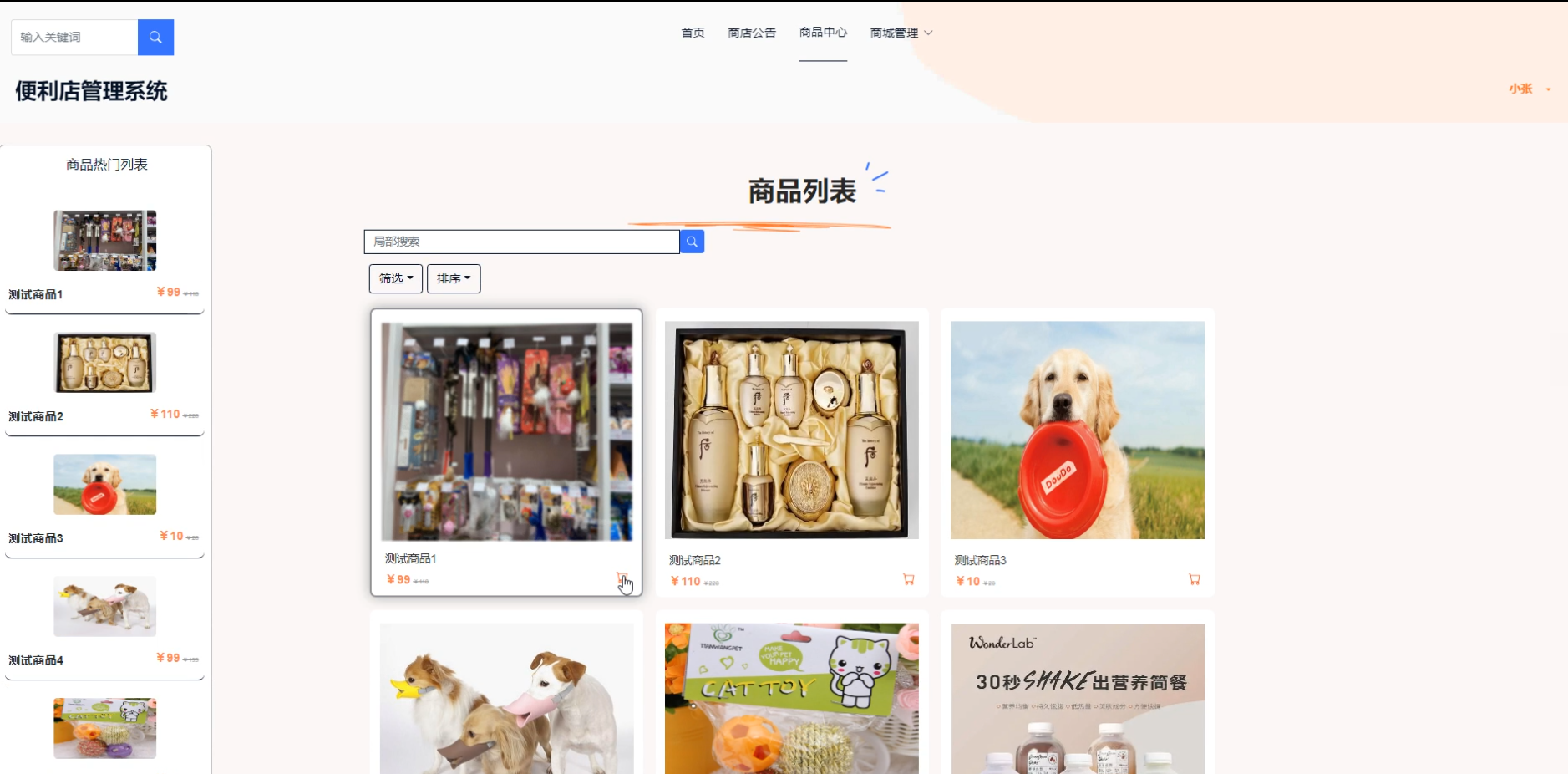

4.1.5 商品展示界面

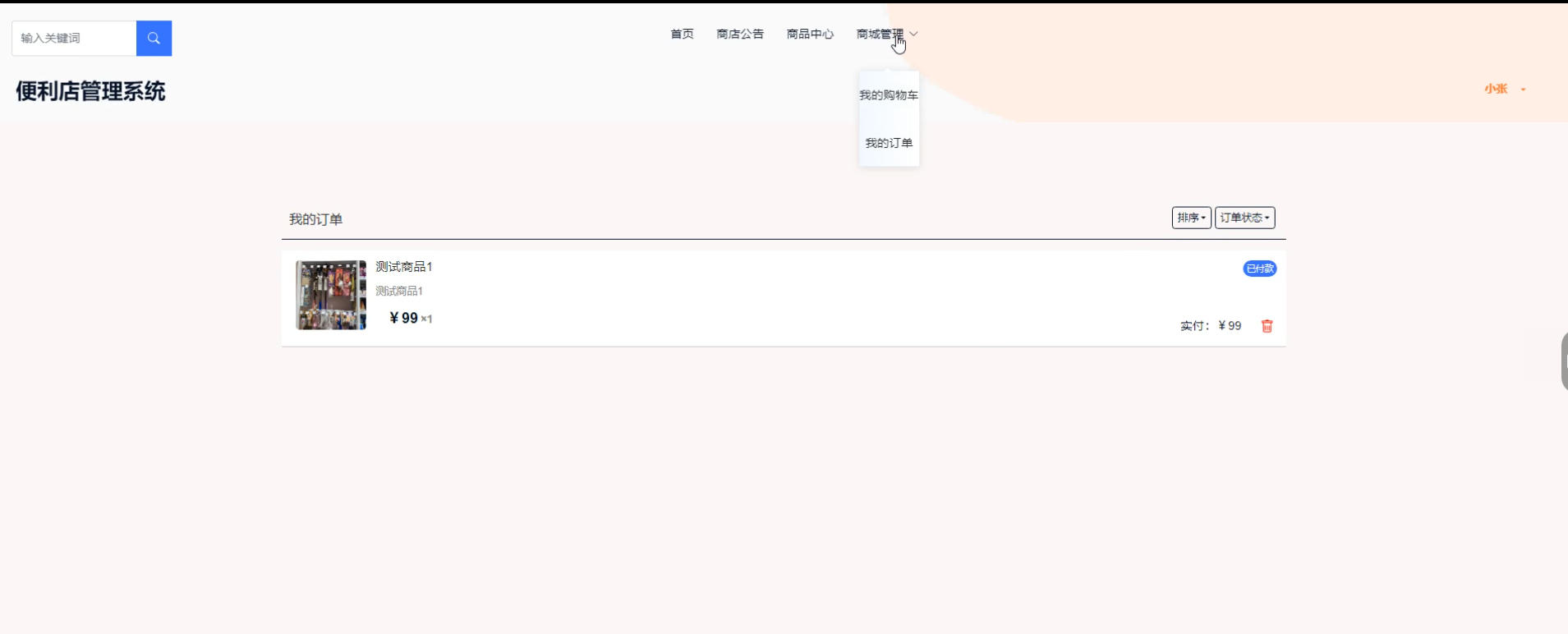

4.1.6 我的订单界面

4.2管理员功能模块

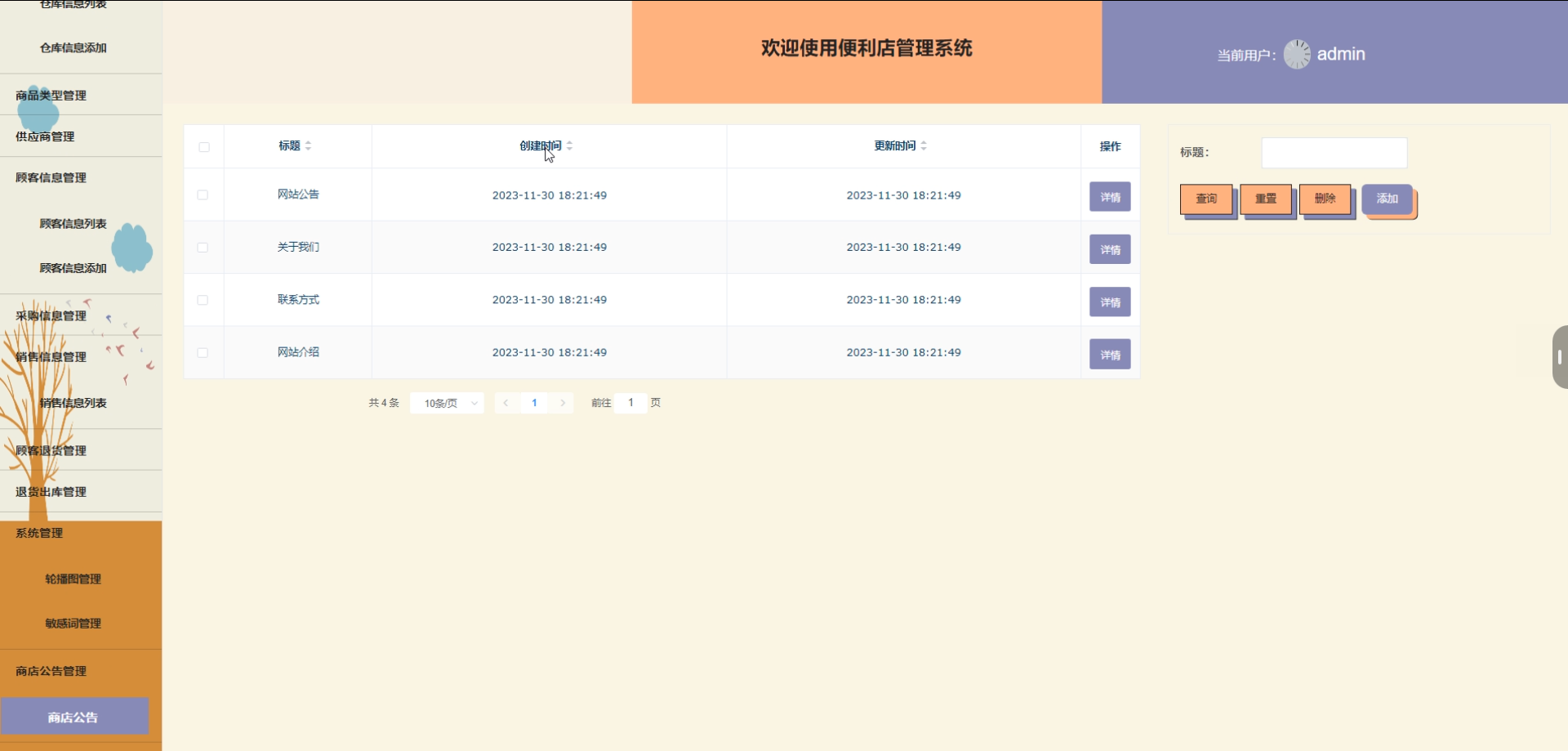

4.2.1 商店公告管理界面

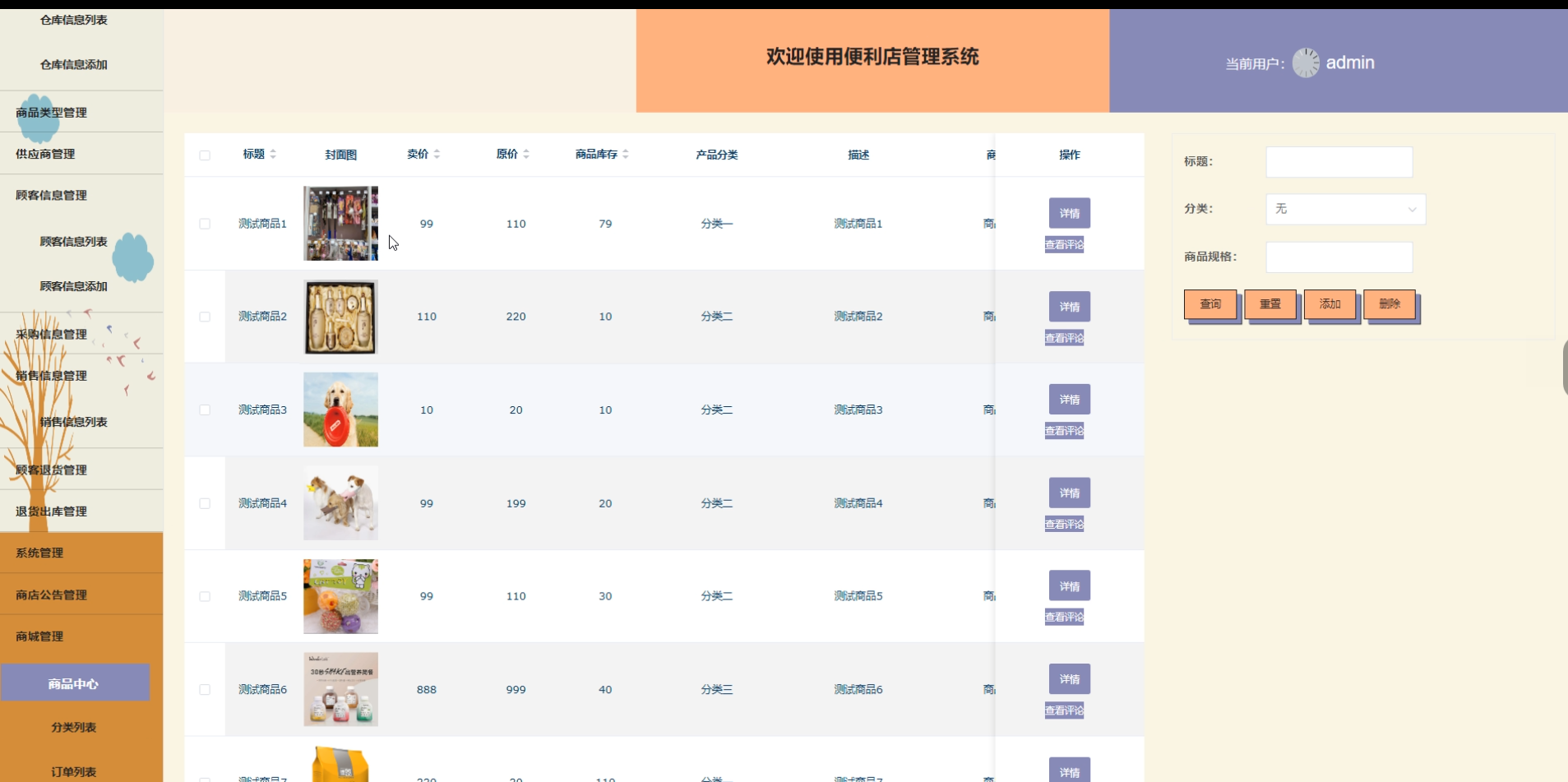

4.2.2 商城管理界面

4.2.3 订单列表管理界面

4.2.4仓库信息管理界面

5系统测试

5.1系统测试的目的

5.2 系统测试用例

5.3 系统测试结果

结论

参考文献

致  谢

摘要

随着社会的发展和人们生活水平的提高，便利店在我们的日常生活中扮演着越来越重要的角色。然而，传统的便利店管理方式存在一些问题，如库存管理不准确、销售数据分析困难等。为了解决这些问题，本论文提出了使用Spring Boot框架开发便利店管理系统的方案。

本论文首先介绍了便利店管理系统的背景和意义。然后，对现有的便利店管理系统进行了调研和分析，发现了其存在的问题和局限性。接下来，详细介绍了Spring Boot框架的特点和优势，并解释了为什么选择该框架作为开发便利店管理系统的工具。

在系统设计部分，本论文提出了一个基于Spring Boot的便利店管理系统的架构。该系统包括仓库信息、商品类型、供应商、顾客信息、采购信息、销售信息、顾客退货、退货出库、系统管理、商店公告、商城管理等模块。每个模块都被设计成独立的子系统，以实现高内聚和低耦合的目标。

在系统实现部分，本论文详细介绍了使用Spring Boot框架开发便利店管理系统的过程。包括数据库设计、前端界面设计和后端逻辑实现等方面。同时，还介绍了系统的测试和部署过程。

最后，本论文对该便利店管理系统进行了评估和总结。通过对系统功能、性能和用户体验等方面的评价，验证了该系统的可行性和有效性。

关键词：Springboot；MYSQL；java便利店管理系统

Abstract

With the development of society and the improvement of people's living standards, convenience stores are playing an increasingly important role in our daily lives. However, traditional convenience store management methods have some problems, such as inaccurate inventory management and difficulties in analyzing sales data. To address these issues, this paper proposes a solution to develop a convenience store management system using the Spring Boot framework.

This paper first introduces the background and significance of the convenience store management system. Then, research and analysis were conducted on the existing convenience store management system, identifying its existing problems and limitations. Next, we will provide a detailed introduction to the characteristics and advantages of the Spring Boot framework, and explain why we chose it as a tool for developing convenience store management systems.

In the system design section, this paper proposes an architecture for a convenience store management system based on Spring Boot. The system includes modules such as warehouse information, product type, supplier, customer information, procurement information, sales information, customer returns, return and outbound, system management, store announcements, and mall management. Each module is designed as an independent subsystem to achieve high cohesion and low coupling goals.

In the system implementation section, this paper provides a detailed introduction to the process of developing a convenience store management system using the Spring Boot framework. Including database design, front-end interface design, and back-end logic implementation. At the same time, the testing and deployment process of the system was also introduced.

Finally, this paper evaluates and summarizes the convenience store management system. The feasibility and effectiveness of the system were verified through evaluations of system functionality, performance, and user experience.

Keywords: Springboot; MYSQL; Java Convenience Store Management System

1 绪论

1.1课题目的与意义

本论文的课题目的是研究和开发基于Spring Boot框架的便利店管理系统。该系统旨在解决传统便利店管理方式存在的问题，提高便利店的运营效率和管理水平。

便利店作为零售业的重要组成部分，对于满足人们日常生活需求、提供便捷服务具有重要意义。然而，传统的便利店管理方式存在一些问题，如库存管理不准确、销售数据分析困难等。这些问题导致了资源浪费、效益低下以及决策困难等后果。

因此，开发一个高效、准确、易用的便利店管理系统具有重要的意义。通过使用Spring Boot框架，可以实现系统的快速开发和灵活性，提高开发效率。同时，该系统还能够实现库存管理的自动化和精确化，提供销售数据的实时分析和报表生成，帮助便利店管理者做出科学决策。

该研究对于便利店行业的发展和提升管理水平具有积极的影响。通过引入先进的技术和管理方法，可以提高便利店的竞争力，增加经济效益。同时，该系统的研发和应用也为其他零售业态提供了借鉴和参考，推动整个零售行业的进步。

因此，本论文的课题目的在于通过研究和开发基于Spring Boot框架的便利店管理系统，提高便利店的运营效率和管理水平，促进便利店行业的发展和创新。

1.2国内外研究现状

便利店管理系统是一种用于提高便利店运营效率和管理的信息化工具。随着社会经济的发展和人们生活水平的提高，便利店在日常生活中扮演着越来越重要的角色。因此，研究和开发便利店管理系统已成为当前学术界和实践界关注的焦点。

国内外对于便利店管理系统的研究现状已经取得了一定的进展。在国内，许多学者和企业致力于开发适应中国市场需求的便利店管理系统。例如，某些研究聚焦于便利店销售数据分析与预测，以帮助便利店经营者更好地了解消费者需求和市场趋势。另外，还有一些研究关注于便利店库存管理和供应链优化，以提高便利店的货品管理效率和降低成本。

在国外，特别是发达国家，便利店管理系统的研究也取得了显著的进展。例如，美国的一些大型连锁便利店公司已经建立了先进的信息系统，能够实时监控销售数据、库存情况和顾客行为等信息。这些系统不仅提高了便利店的运营效率，还能够通过数据分析和预测帮助企业做出更准确的决策。

综上所述，便利店管理系统的研究已经成为一个重要的学术领域。国内外学者在该领域进行了大量的研究工作，并取得了一定的成果。然而，仍然存在一些问题需要进一步研究和解决，例如如何将便利店管理系统与物联网、人工智能等新兴技术结合，以进一步提升便利店的管理水平和竞争力。

1.3论文结构与章节安排

本Springboot便利店管理系统一共分为六个章节进行介绍，章节内容安排如下：

第一章：引言。第一章主要介绍了Springboot便利店管理系统课题研究的背景，Springboot便利店管理系统的现状和本文的研究内容与主要工作。

第二章：系统需求分析。第二章主要从系统的用户、功能等方面进行需求分析。

第三章：系统设计。第三章主要对系统框架、系统功能模块、数据库进行功能设计。

第四章：系统实现。第四章主要介绍了系统框架搭建、系统界面的实现。

第五章：系统测试。第五章主要对系统的部分界面进行测试并对主要功能进行测试

第六章：总结。

1.4 Springboot框架介绍

SpringBoot是一个用于创建独立的、基于Spring的应用程序的框架。它简化了基于Java的应用程序的开发过程，提供了一种快速构建可部署的生产级应用程序的方式。它的主要特点是自动配置和约定优于配置。它通过使用默认值和自动配置来减少开发人员的配置工作量，使开发过程更加简单和高效。它还提供了一个起步依赖（Starter POM）的概念，可以一站式引入相关的依赖库和配置，以快速搭建项目。

它还具有内嵌的Web服务器，如Tomcat或Jetty，这使得应用程序可以作为一个独立的可执行JAR文件运行。此外，它还提供了健康检查、度量指标、安全性等方面的功能，帮助开发人员更好地管理和监控应用程序。它采用了Spring框架的核心功能，如依赖注入、面向切面编程等，并结合了其他开源项目，如Spring Data、Spring Security等，提供了丰富的功能和扩展性。

综上所述，SpringBoot是一个简化了Spring应用程序开发的框架，它提供了自动配置、约定优于配置、起步依赖等特性，使得开发人员可以更加便捷地构建可部署的应用程序。它的出现极大地简化了Java开发过程，提高了开发效率和项目的可维护性。

2 Springboot便利店管理系统系统分析

2.1 可行性分析

2.1.1 技术可行性分析

在分析了Springboot便利店管理系统的真实需求后，将Springboot便利店管理系统所需要的角色划分整理成了下图2-1和图2-2。

从开发工具来看，由于Springboot便利店管理系统是基于JAVA技术的，因此当前市面上的开发工具都可以来开发，这些功能强大的开发工具可以给我来设计毕设带来非常大的方便。

从Springboot便利店管理系统的本身技术来说，对于我来开发一个Springboot便利店管理系统这个毕设是不费事的。Springboot便利店管理系统的开发可以简单的分为前台模块、后台模块开发以及数据库开发。其中的大部分技术难点在我上学时已经使用过了，同时网络上很多技术点可以让我来借鉴。Web后台管理使用JAVA、springboot等技术，数据库使用mysql，因此为我在开发Springboot便利店管理系统这个毕设上省去了很多多余代码，这给我的毕设项目编写带来了极大的便利。

从用户体验来看，市面上很多被广泛使用的例如淘宝等电商案例可以让我来参考，因此我可以综合淘宝上的页面交互设计的优点，基于我的毕设项目特点来进行改版，最后达到令用户满意的页面交互体验。综上所述，从技术层面来看开发Springboot便利店管理系统是可行的。

2.1.2 经济可行性分析

从Springboot便利店管理系统的开发成本来看，Springboot便利店管理系统的设计和开发都是我自己完成的，没有其他成本上的开销。

从Springboot便利店管理系统的维护成本来看，Springboot便利店管理系统的开发遵循一套完整的代码编写规范，并且Springboot便利店管理系统的结构设计非常灵活，遵循高内聚低耦合的原则，因此易于维护和迭代开发。

在Springboot便利店管理系统上线之后，上线前期我会根据真实需求来调查，对使用我开发的Springboot便利店管理系统来制定一套符合的使用费。系统运行稳定后我会将推广范围到其他行业的中，他们可以自己来注册使用我的Springboot便利店管理系统，只需要缴纳一点点的定金，我会给他们引入广告投资和自营业务。

综合以上的分析，Springboot便利店管理系统所带来的经济效益将会带来极大的收益。并且随着我的推广，来使用我开发的Springboot便利店管理系统的市场将越来越大，Springboot便利店管理系统带来的利润也就越来越多。因此，从经济层面来看开发Springboot便利店管理系统的是可行的。

2.1.3 操作可行性分析

本次开发的Springboot便利店管理系统是比较简单的，只要会上网的用户就可以使用，进入系统以后，可以根据提示进行对应的操作，不管是系统的操作设计黑石系统的逻辑设计都相对简单，比如说用户想要购买某一个商品的时候，首先是要了解商品的各种参数，在了解的过程中，我们在这个页面中设置了醒目的购买菜单，方便用户购买，所以说在用户使用方面看来是比较容易操作的；再来看管理者管理部分，我们对系统价格的设置，各种参数的设置都是固定的，操作者只要进入后就能够实现增删改查，非常方便，综合来说，系统在操作上是可行的。

2.2 系统功能分析

2.2.1 功能性分析

按照Springboot便利店管理系统的角色，我划分为了用户模块和管理员管理模块这两大部分。

用户模块：

（1）用户注册登录：用户注册并登录Springboot便利店管理系统。

（2）商店公告：用户进行公告消息的阅览，查看管理者发布的公告信息。

（3）商城中心：用户进行商城中心的查看，查看管理者发布的商品，同时支持对商品进行加入购物车或立即购买。

（4）商城管理：用户可以对商城管理内我的购物车+我的订单进行管控。

（5）个人中心：用户可以对个人中心内收藏进行管控。

管理员管理模块：

（1）用户管理：管理员可以对Springboot便利店管理系统中所有的用户进行管控，包括了管理员和注册用户。

（2）管理员功能权限：管理员可以对Springboot便利店管理系统中所有的仓库信息+商品类型+供应商+顾客信息+采购信息+销售信息+顾客退货+退货出库+系统管理+商店公告进行管控，包括了增加、修改和删除，同时支持通过关键词进行查找。

（3）系统管理：管理员可以对Springboot便利店管理系统中首页显示的轮播图进行增删改查操作。

（4）商店公告管理：管理员可以对Springboot便利店管理系统中公告发布到系统当中，让用户及时的查看到系统信息，进行合理安排。

（5）商城管理：管理员在后台可以对Springboot便利店管理系统中显示的商品中心、分类进行增删改查以及订单信息进行管理。

2.2.2 非功能性分析

Springboot便利店管理系统的非功能性需求比如Springboot便利店管理系统的安全性怎么样，可靠性怎么样，性能怎么样，可拓展性怎么样等。具体可以表示在如下3-1表格中：

表3-1Springboot便利店管理系统非功能需求表

安全性	主要指Springboot便利店管理系统数据库的安装，数据库的使用和密码的设定必须合乎规范。
可靠性	可靠性是指Springboot便利店管理系统能够安装用户的指示进行操作，经过测试，可靠性90%以上。
性能	性能是影响Springboot便利店管理系统占据市场的必要条件，所以性能最好要佳才好。
可扩展性	比如数据库预留多个属性，比如接口的使用等确保了系统的非功能性需求。
易用性	用户只要跟着Springboot便利店管理系统的页面展示内容进行操作，就可以了。
可维护性	Springboot便利店管理系统开发的可维护性是非常重要的，经过测试，可维护性没有问题

2.3 系统用例分析

通过2.2功能的分析，得出了本Springboot便利店管理系统的用例图：

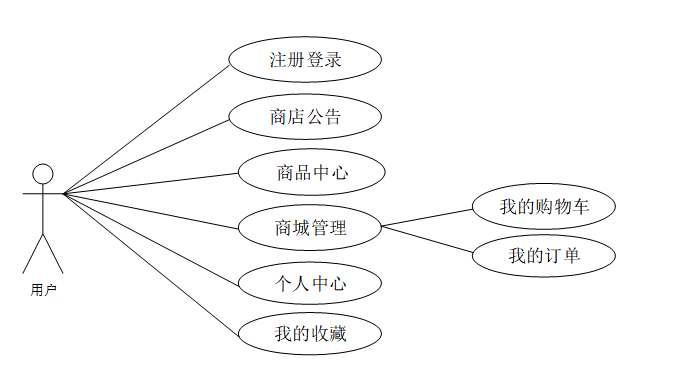

用户角色用例如图2-1所示。

图2-1 Springboot便利店管理系统用户角色用例图

web后台管理上的管理员是维护整个Springboot便利店管理系统中所有数据信息的。管理员角色用例如图2-2所示。

图2-2 Springboot便利店管理系统管理员角色用例图

2.4本章小结

本章主要通过对Springboot便利店管理系统的可行性分析、功能需求分析、系统用例分析，确定整个Springboot便利店管理系统要实现的功能。同时也为Springboot便利店管理系统的代码实现和测试提供了标准。

3 Springboot便利店管理系统总体设计

本章主要讨论的内容包括Springboot便利店管理系统的功能模块设计、数据库系统设计。

3.1 系统功能模块设计

3.1.1整体功能模块设计

在上一章节中主要对系统的功能性需求和非功能性需求进行分析，并且根据需求分析了本Springboot便利店管理系统中的用例。那么接下来就要开始对本Springboot便利店管理系统的架构、主要功能和数据库开始进行设计。Springboot便利店管理系统根据前面章节的需求分析得出，其总体设计模块图如图3-1所示。

图3-1 Springboot便利店管理系统功能模块图

3.1.2用户模块设计

后台管理者能够实现对前台注册的用户增删改查操作，用户模块结构图如下图：

图3-2用户用户模块结构图

3.1.3 评价管理模块设计

Springboot便利店管理系统是一个交流性质的公开平台，用户可以在线进行订单评价，所以需要专门设计一个订单评价管理模块，具体的结构图如下：

图3-3订单评价模块结构图

3.1.4商城管理模块设计

Springboot便利店管理系统是中需要存储不少商品信息，其模块功能结构，具体的结构图如下：

图3-4商城模块结构图

3.1.5订单管理模块设计

Springboot便利店管理系统最重要的一个功能就是购买，其模块功能结构，具体的结构图如下：

图3-5订单模块结构图

3.2 数据库设计

数据库设计一般包括需求分析、概念模型设计、数据库表建立三大过程，其中需求分析前面章节已经阐述，概念模型设计有概念模型和逻辑结构设计两部分。

3.2.1 数据库概念结构设计

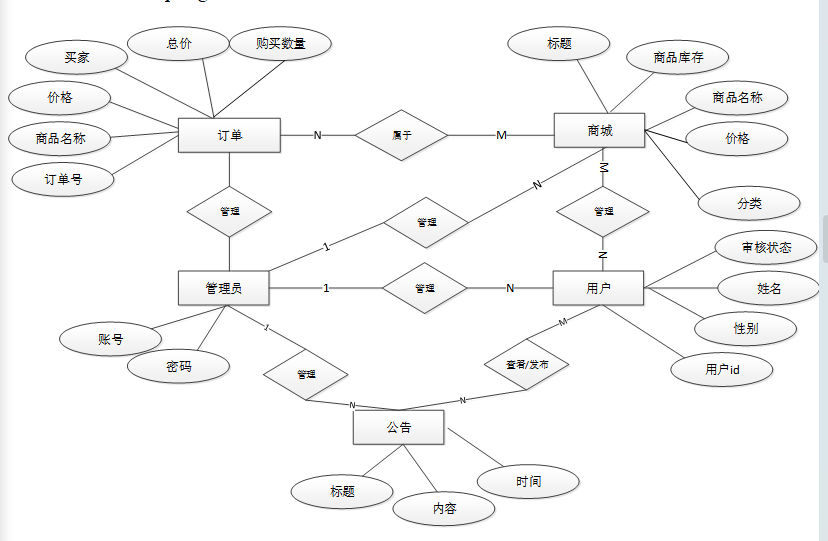

下面是整个Springboot便利店管理系统中主要的数据库表总E-R实体关系图。

图3-6 Springboot便利店管理系统总E-R关系图

3.2.2 数据库逻辑结构设计

通过上一小节中Springboot便利店管理系统中总E-R关系图上得出一共需要创建很多个数据表。在此我主要罗列几个主要的数据库表结构设计。

表customer_information (顾客信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	customer_information_id	int	10	0	N	Y		顾客信息ID
2	customer_name	varchar	64	0	Y	N		客户名称
3	customer_phone	varchar	64	0	Y	N		客户电话
4	customer_type	varchar	64	0	Y	N		客户类型
5	customer_information	varchar	255	0	Y	N		客户资料
6	recommend	int	10	0	N	N	0	智能推荐
7	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表customer_returns (顾客退货)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	customer_returns_id	int	10	0	N	Y		顾客退货ID
2	sales_order_number	varchar	64	0	N	N		销售单号
3	product_number	varchar	64	0	Y	N		商品编号
4	product_name	varchar	64	0	Y	N		商品名称
5	product_specifications	varchar	64	0	Y	N		商品规格
6	product_type	varchar	64	0	Y	N		商品类型
7	origin_of_goods	varchar	64	0	Y	N		商品产地
8	sales_unit_price	int	10	0	Y	N	0	销售单价
9	return_quantity	int	10	0	Y	N	0	退货数量
10	return_amount	varchar	64	0	Y	N		退货金额
11	sales_date	date	10	0	Y	N		销售日期
12	customer_name	varchar	64	0	Y	N		客户名称
13	customer_phone	varchar	64	0	Y	N		客户电话
14	customer_type	varchar	64	0	Y	N		客户类型
15	return_date	date	10	0	Y	N		退货日期
16	payment_method	varchar	64	0	Y	N		付款方式
17	recommend	int	10	0	N	N	0	智能推荐
18	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
19	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表goods (商品信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	goods_id	mediumint	8	0	N	Y		产品id：[0,8388607]
2	title	varchar	125	0	Y	N		标题：[0,125]用于产品和html的<title>标签中
3	img	text	65535	0	Y	N		封面图：用于显示于产品列表页
4	description	varchar	255	0	Y	N		描述：[0,255]用于产品规格描述
5	price_ago	double	8	2	N	N	0.00	原价：[1]
6	price	double	8	2	N	N	0.00	卖价：[1]
7	sales	int	10	0	N	N	0	销量：[0,1000000000]
8	inventory	int	10	0	N	N	0	商品库存
9	type	varchar	64	0	N	N		商品分类：
10	hits	int	10	0	N	N	0	点击量：[0,1000000000]访问这篇产品的人次
11	content	longtext	2147483647	0	Y	N		正文：产品的主体内容
12	img_1	text	65535	0	Y	N		主图1：
13	img_2	text	65535	0	Y	N		主图2：
14	img_3	text	65535	0	Y	N		主图3：
15	img_4	text	65535	0	Y	N		主图4：
16	img_5	text	65535	0	Y	N		主图5：
17	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
18	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
19	customize_field	text	65535	0	Y	N		自定义字段
20	source_table	varchar	255	0	Y	N		来源表：
21	source_field	varchar	255	0	Y	N		来源字段：
22	source_id	int	10	0	N	N	0	来源ID：
23	user_id	int	10	0	Y	N	0	添加人

表goods_type (商品类型)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	type_id	int	10	0	N	Y		商品分类ID：
2	father_id	smallint	5	0	N	N	0	上级分类ID：[0,32767]
3	name	varchar	255	0	Y	N		商品名称：
4	desc	varchar	255	0	Y	N		描述：
5	icon	varchar	255	0	Y	N		图标：
6	source_table	varchar	255	0	Y	N		来源表：
7	source_field	varchar	255	0	Y	N		来源字段：
8	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
9	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表hits (用户点击)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	hits_id	int	10	0	N	Y		点赞ID：
2	user_id	int	10	0	N	N	0	点赞人：
3	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
4	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int	10	0	N	N	0	来源ID：

表notice (公告)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	notice_id	mediumint	8	0	N	Y		公告id：
2	title	varchar	125	0	N	N		标题：
3	content	longtext	2147483647	0	Y	N		正文：
4	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
5	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表order (订单)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	order_id	int	10	0	N	Y		订单ID：
2	order_number	varchar	64	0	Y	N		订单号：
3	goods_id	mediumint	8	0	N	N		商品id：[0,8388607]
4	title	varchar	32	0	Y	N		商品标题：
5	img	varchar	255	0	Y	N		商品图片：
6	price	double	10	2	N	N	0.00	价格：
7	price_ago	double	10	2	N	N	0.00	原价：
8	num	int	10	0	N	N	1	数量：
9	price_count	double	8	2	N	N	0.00	总价：
10	norms	varchar	255	0	Y	N		规格：
11	type	varchar	64	0	N	N	未分类	商品分类：
12	contact_name	varchar	32	0	Y	N		联系人姓名：
13	contact_email	varchar	125	0	Y	N		联系人邮箱：
14	contact_phone	varchar	11	0	Y	N		联系人手机：
15	contact_address	varchar	255	0	Y	N		收件地址：
16	postal_code	varchar	9	0	Y	N		邮政编码：
17	user_id	int	10	0	N	N	0	买家ID：
18	merchant_id	mediumint	8	0	N	N	0	商家ID：
19	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
20	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
21	description	varchar	255	0	Y	N		描述：[0,255]用于产品规格描述
22	state	varchar	16	0	N	N	待付款	订单状态：待付款，待发货，待签收，已签收，待退款，已退款，已拒绝，已完成
23	remark	text	65535	0	Y	N		订单备注
24	delivery_state	varchar	16	0	Y	N	未配送	发货状态：未配送，已配送

表praise (点赞)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	praise_id	int	10	0	N	Y		点赞ID：
2	user_id	int	10	0	N	N	0	点赞人：
3	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
4	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int	10	0	N	N	0	来源ID：
8	status	bit	1	0	N	N	1	点赞状态:1为点赞，0已取消

表procurement_information (采购信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	procurement_information_id	int	10	0	N	Y		采购信息ID
2	purchase_order_number	varchar	64	0	Y	N		采购单号
3	product_number	varchar	64	0	Y	N		商品编号
4	product_name	varchar	64	0	Y	N		商品名称
5	product_specifications	varchar	64	0	Y	N		商品规格
6	product_type	varchar	64	0	Y	N		商品类型
7	origin_of_goods	varchar	64	0	Y	N		商品产地
8	purchase_quantity	int	10	0	Y	N	0	采购数量
9	purchase_unit_price	int	10	0	Y	N	0	采购单价
10	purchase_amount	varchar	64	0	Y	N		采购金额
11	purchase_date	date	10	0	Y	N		采购日期
12	supplier_name	varchar	64	0	Y	N		供应商名称
13	supplier_phone	varchar	64	0	Y	N		供应商电话
14	responsible_person	varchar	64	0	Y	N		负责人
15	payment_method	varchar	64	0	Y	N		付款方式
16	recommend	int	10	0	N	N	0	智能推荐
17	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
18	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表product_center (商品中心)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	product_center_id	int	10	0	N	Y		商品中心ID
2	product_specifications	varchar	64	0	Y	N		商品规格
3	commodity_manufacturers	varchar	64	0	Y	N		商品厂商
4	hits	int	10	0	N	N	0	点击数
5	praise_len	int	10	0	N	N	0	点赞数
6	recommend	int	10	0	N	N	0	智能推荐
7	cart_title	varchar	125	0	Y	N		标题：[0,125]用于产品html的标签中
8	cart_img	text	65535	0	Y	N		封面图：用于显示于产品列表页
9	cart_description	varchar	255	0	Y	N		描述：[0,255]用于产品规格描述
10	cart_price_ago	double	8	2	N	N	0.00	原价：[1]
11	cart_price	double	8	2	N	N	0.00	卖价：[1]
12	cart_inventory	int	10	0	N	N	0	商品库存
13	cart_type	varchar	64	0	N	N	未分类	商品分类：
14	cart_content	longtext	2147483647	0	Y	N		正文：产品的主体内容
15	cart_img_1	text	65535	0	Y	N		主图1：
16	cart_img_2	text	65535	0	Y	N		主图2：
17	cart_img_3	text	65535	0	Y	N		主图3：
18	cart_img_4	text	65535	0	Y	N		主图4：
19	cart_img_5	text	65535	0	Y	N		主图5：
20	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
21	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表product_type (商品类型)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	product_type_id	int	10	0	N	Y		商品类型ID
2	product_type	varchar	64	0	Y	N		商品类型
3	recommend	int	10	0	N	N	0	智能推荐
4	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
5	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表regular_users (普通用户)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	regular_users_id	int	10	0	N	Y		普通用户ID
2	user_name	varchar	64	0	Y	N		用户姓名
3	gender	varchar	64	0	Y	N		性别
4	examine_state	varchar	16	0	N	N	已通过	审核状态
5	recommend	int	10	0	N	N	0	智能推荐
6	user_id	int	10	0	N	N	0	用户ID
7	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表return_and_outbound (退货出库)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	return_and_outbound_id	int	10	0	N	Y		退货出库ID
2	purchase_order_number	varchar	64	0	N	N		采购单号
3	product_number	varchar	64	0	Y	N		商品编号
4	product_name	varchar	64	0	Y	N		商品名称
5	product_specifications	varchar	64	0	Y	N		商品规格
6	product_type	varchar	64	0	Y	N		商品类型
7	origin_of_goods	varchar	64	0	Y	N		商品产地
8	purchase_unit_price	int	10	0	Y	N	0	采购单价
9	return_quantity	int	10	0	Y	N	0	退货数量
10	return_amount	varchar	64	0	Y	N		退货金额
11	purchase_date	date	10	0	Y	N		采购日期
12	supplier_name	varchar	64	0	Y	N		供应商名称
13	supplier_phone	varchar	64	0	Y	N		供应商电话
14	responsible_person	varchar	64	0	Y	N		负责人
15	return_date	date	10	0	Y	N		退货日期
16	payment_method	varchar	64	0	Y	N		付款方式
17	recommend	int	10	0	N	N	0	智能推荐
18	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
19	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表sales_information (销售信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	sales_information_id	int	10	0	N	Y		销售信息ID
2	sales_order_number	varchar	64	0	Y	N		销售单号
3	product_number	varchar	64	0	Y	N		商品编号
4	product_name	varchar	64	0	Y	N		商品名称
5	product_specifications	varchar	64	0	Y	N		商品规格
6	product_type	varchar	64	0	Y	N		商品类型
7	origin_of_goods	varchar	64	0	Y	N		商品产地
8	sales_quantity	int	10	0	Y	N	0	销售数量
9	sales_unit_price	int	10	0	Y	N	0	销售单价
10	sales_amount	varchar	64	0	Y	N		销售金额
11	sales_date	date	10	0	Y	N		销售日期
12	customer_name	varchar	64	0	Y	N		客户名称
13	customer_phone	varchar	64	0	Y	N		客户电话
14	customer_type	varchar	64	0	Y	N		客户类型
15	payment_method	varchar	64	0	Y	N		付款方式
16	recommend	int	10	0	N	N	0	智能推荐
17	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
18	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表sensitive_vocabulary (敏感词汇)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	sensitive_vocabulary_id	int	10	0	N	Y		敏感词汇ID
2	sensitive_vocabulary	varchar	64	0	Y	N		敏感词汇
3	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
4	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

3.4本章小结

整个Springboot便利店管理系统的需求分析主要对系统总体架构以及功能模块的设计，通过建立E-R模型和数据库逻辑系统设计完成了数据库系统设计。

4 Springboot便利店管理系统详细设计与实现

Springboot便利店管理系统的详细设计与实现主要是根据前面的Springboot便利店管理系统的需求分析和Springboot便利店管理系统的总体设计来设计页面并实现业务逻辑。主要从Springboot便利店管理系统界面实现、业务逻辑实现这两部分进行介绍。

4.1用户功能模块

4.1.1 首页界面

当进入Springboot便利店管理系统的时候，首先映入眼帘的是系统的导航栏，下面是轮播图以及系统内容，其主界面展示如下图4-1所示。

图4-1 首页界面图

4.1.2 用户注册界面

普通的用户只支持对首页部分内容的浏览，想要购买或者查看搜索商品就必须登录到系统，如果你没有本Springboot便利店管理系统的账号的话，添加“注册”根据提示输入好用户信息后，点击“注册”按钮后，系统会对输入的信息进行验证，验证输入的账户名和数据库表中已经注册的账户名是否重复，只有都验证没问题后即可用户注册成功。其用用户注册界面展示如下图4-2所示。

图4-2 用户注册界面图

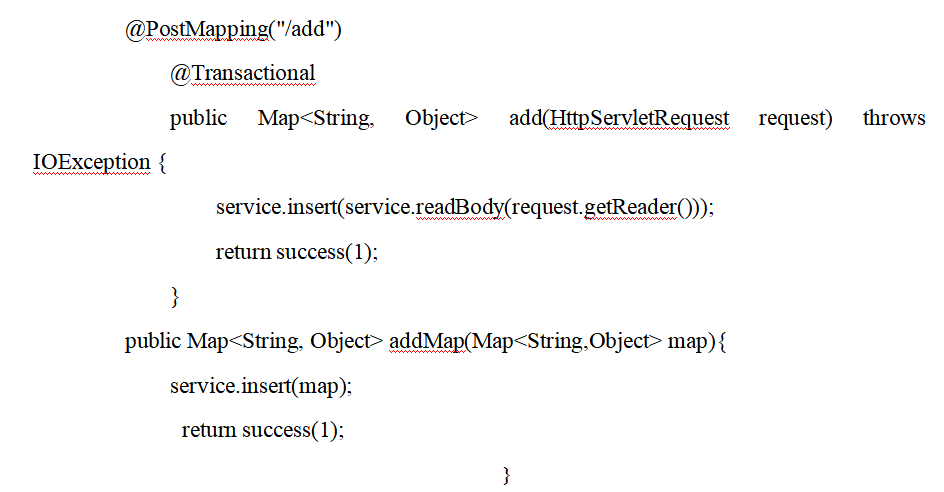

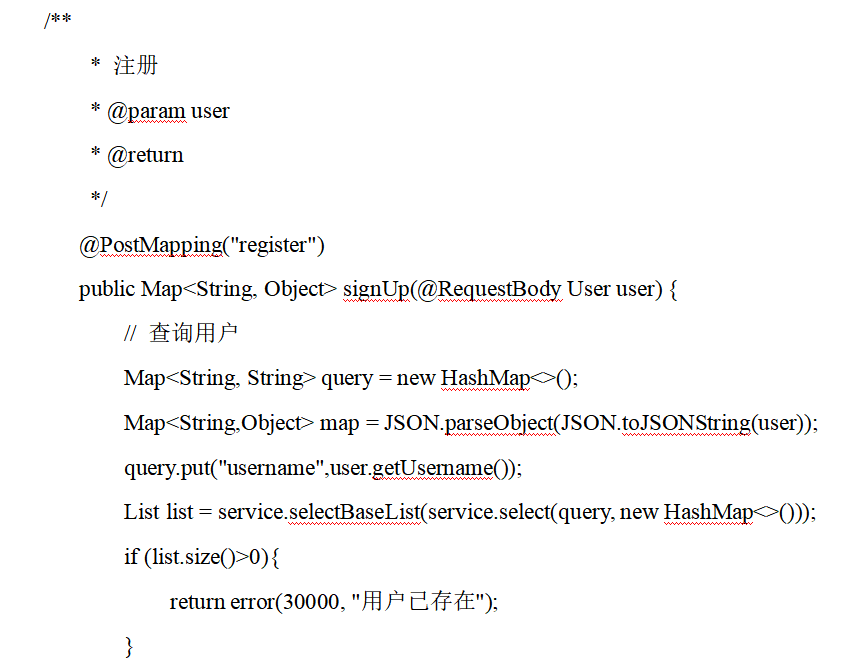

用户注册的关键代码如下：



4.1.3 用户登录界面

Springboot便利店管理系统中的前台上注册后的用户是可以通过自己的账户名和密码进行登录的，当用户输入完整的自己的账户名和密码信息并点击“登录”按钮后，将会首先验证输入的有没有空数据，再次验证输入的账户名+密码和数据库中当前保存的用户信息是否一致，只有在一致后将会登录成功并自动跳转到Springboot便利店管理系统的首页中；否则将会提示相应错误信息，用户登录界面如下图4-3所示。

图4-3用户登录界面图

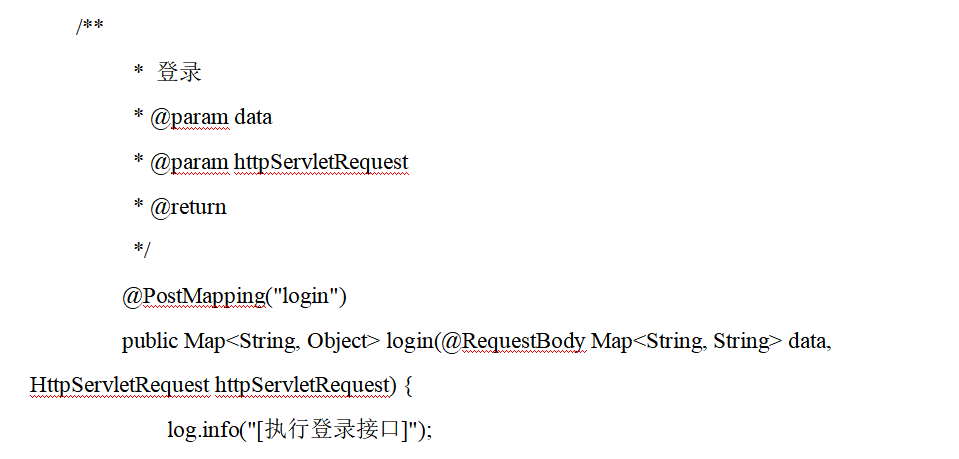

用户登录的关键代码如下：

4.1.4 网站公告界面

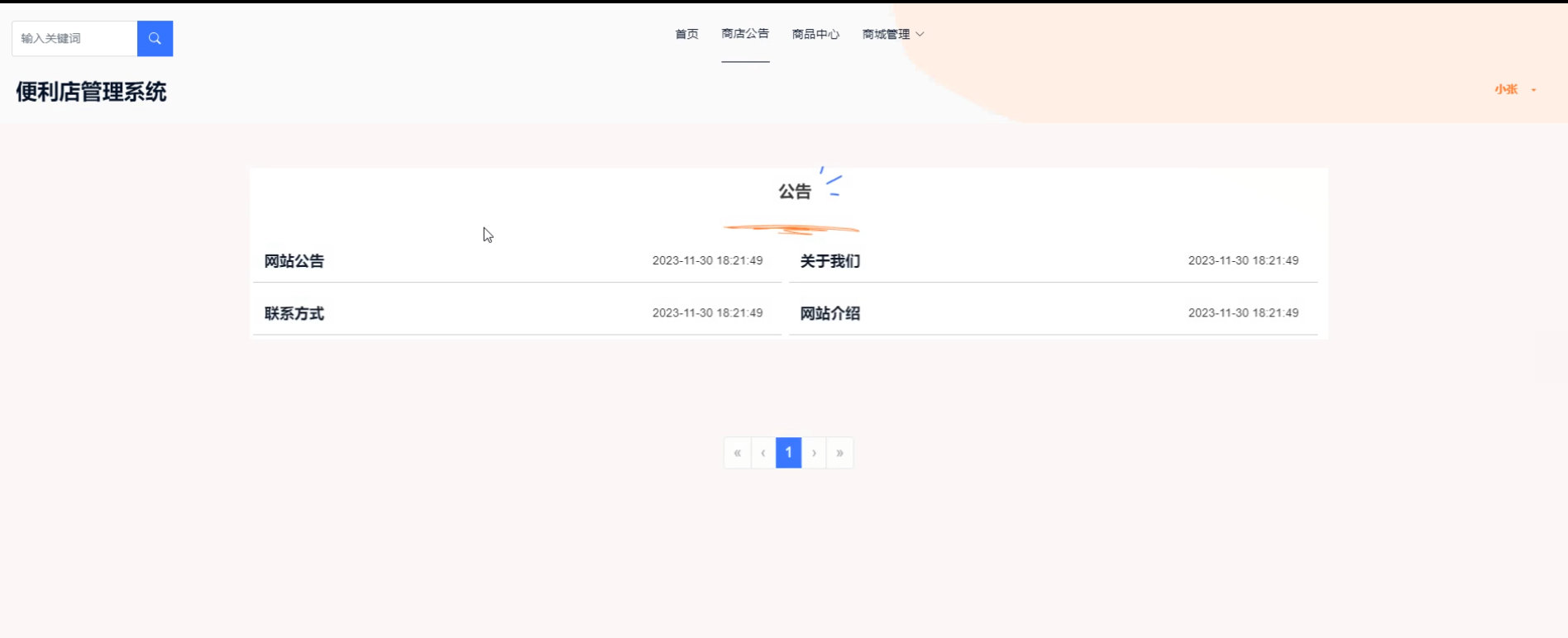

用户在点击导航栏上面的商店公告后，就可以搜索查看公告信息，公告信息界面如下图4-4所示。

图4-4商店公告界面图

4.1.5 商品展示界面

当访客点击了任意商品后将会进入该款商品的详情界面，可以了解到该商品的图片信息、描述、分类、价格等，同时可以对该商品进行加购+立即购买+收藏+点赞+评论，商品展示展示页面如图4-5所示。

图4-5 商品展示界面图

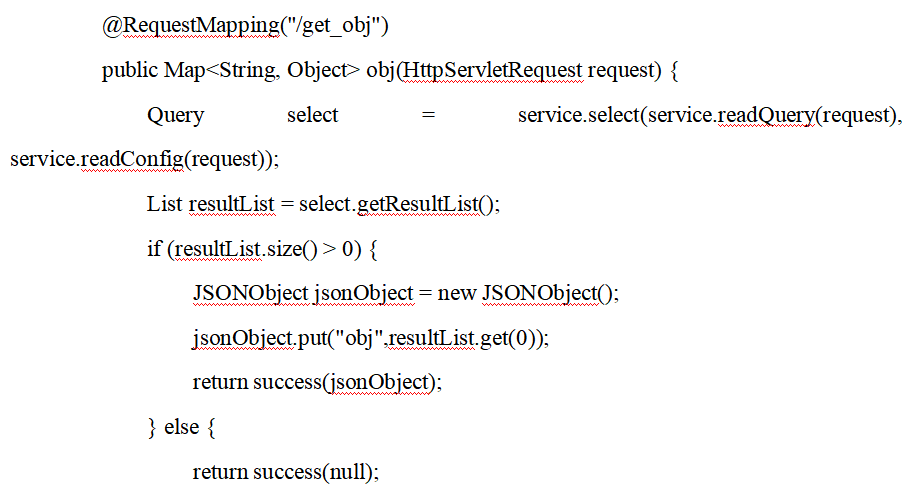

商品展示的关键代码如下。

4.1.6 我的订单界面

当用户点击“我的订单”链接后就进入自己购买的订单的界面展示，界面如下图4-7所示。

图4-6 我的订单界面图

我的订单的关键代码:

4.2管理员功能模块

4.2.1 商店公告管理界面

管理员可以对Springboot便利店管理系统中的商店公告信息进行增删改查操作。界面如下图4-7所示。

图4-7商店公告管理界面图

4.2.2 商城管理界面

管理员在后台可以对Springboot便利店管理系统中显示的商城及其商品信息进行增删改查，界面如下图4-8所示。

图4-8商城管理界面图

商城管理关键代码：

4.2.3 订单列表管理界面

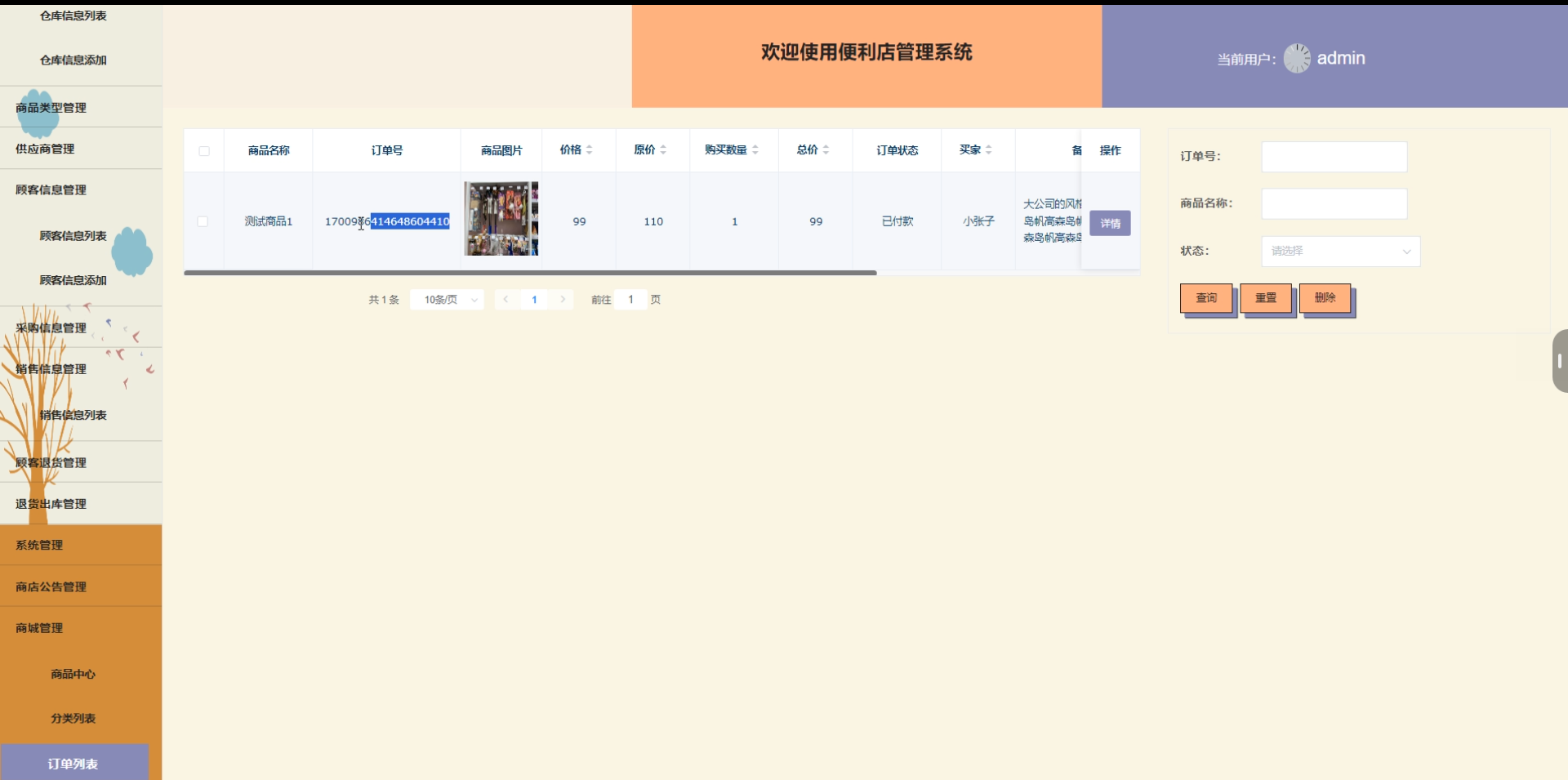

管理员可以对Springboot便利店管理系统中的订单信息进行维护管理。界面如下图4-9所示。

图4-9订单列表管理界面图

订单列表管理的关键代码如下。

4.2.4仓库信息管理界面

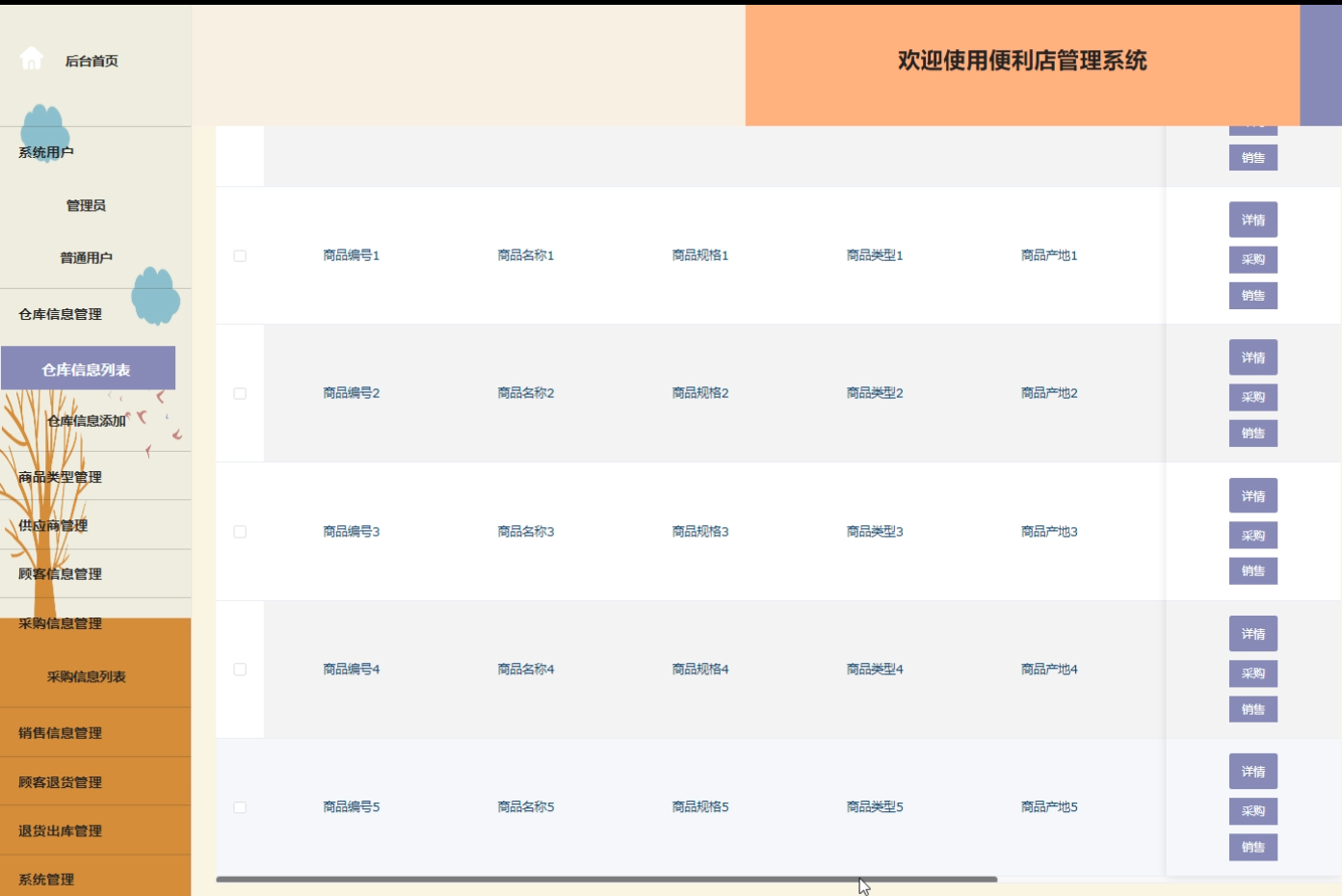

管理员可以对Springboot便利店管理系统中的仓库信息进行管控。同时支持对仓库信息内的采购、销售进行管控，界面如下图4-12所示。

图4-13仓库信息管理界面图

仓库信息管理的关键代码如下。

5系统测试

5.1系统测试的目的

系统的前台、后台、数据库完成以后，这个系统才算是完成了一半，我们在这之后要对系统进行最后的一个阶段，那就是测试了，测试对一个系统来说是非常重要的，有的时候开发完一个系统，如果测试不合格的话，这个系统是没有办法进行投入使用的，所有我们要用测试对系统的功能进行检验，把不完善的功能尽量完善，把出现的bug解决掉，然后给用户呈现出一个完美的系统。通过对系统最后一步的测试，使得开发人员对自己的系统更加有信心，更加积极的为后期的系统版本的更新提供支持。

5.2 系统测试用例

系统测试包括：用户登录功能测试、商品展示功能测试、商品添加、商品订单功能测试，如表5-1、5-2、5-3、5-4所示：

用户登录功能测试：

表5-1 用户登录功能测试表

用例名称	用户登录系统
目的	测试用户通过正确的用户名和密码可否登录功能
前提	未登录的情况下
测试流程	1) 进入登录页面 2) 输入正确的用户名和密码
预期结果	用户名和密码正确的时候，跳转到登录成功界面，反之则显示错误信息，提示重新输入
实际结果	实际结果与预期结果一致

商品查看功能测试：

表5-2 商品查看功能测试表

用例名称	商品查看
目的	测试商品查看功能
前提	用户登录
测试流程	点击商品列表
预期结果	可以查看到所有商品信息
实际结果	实际结果与预期结果一致

管理员添加商品界面测试：

表5-3 管理员添加商品界面测试表

用例名称	商品发布测试用例
目的	测试商品发布功能
前提	管理员正常登录情况下
测试流程	1）管理员点击商品，然后点击添加后并填写信息。 2）点击进行提交。
预期结果	提交以后，页面首页会显示新的商品信息
实际结果	实际结果与预期结果一致

商品订单功能测试：

表5-4商品订单功能测试表

用例名称	商品订单测试
目的	测试商品订单功能
前提	无
测试流程	1）在订单中进行商品订单支付。 2）点击支付按钮。
预期结果	页面显示支付成功
实际结果	实际结果与预期结果一致

5.3 系统测试结果

通过编写Springboot便利店管理系统的测试用例，已经检测完毕用户登录模块、商品查看模块、商品添加模块、商品订单模块功能测试，通过这几大模块为Springboot便利店管理系统的后期推广运营提供了强力的技术支撑。

结论

非常感谢您的阅读和支持。在撰写论文过程中，我要特别感谢我的导师对我的指导和支持。尽管我在实习期间非常忙碌，论文的进展也经历了一些波折，但是导师一直非常负责地关注我的进展情况，并且积极跟进我的论文进度。虽然我在实习期间时间紧张，导致我晚些时候才开始撰写论文和编写程序，但是在导师的帮助下，我逐步完成了自己的论文和程序，并从导师身上学到了很多知识和经验，这些都对我有着深远的影响。

同时，我还要感谢在我实习期间给予我论文和程序方面帮助的同学和社会人士。之前我对于Spring Boot开发方面的知识了解有限，他们在我编写程序的过程中给予了我很多启发和建议，也帮助我调试和检测程序。没有他们的帮助，我无法顺利完成本次毕业设计。

最后，我要表示对我的毕业设计的圆满结束感到非常满意和欣慰。这次毕业设计是我大学生活的重要组成部分，通过这次设计我不仅学到了专业知识，也锻炼了自己的实践能力和解决问题的能力。再次感谢所有给予我帮助和支持的人，你们的支持是我前进的动力。

参考文献

[1]李捷捷. N公司零售业务线上线下渠道整合策略研究[D]. 广西大学, 2022.

[2]田松涛;段元梅. 基于SpringBoot的线上商城平台设计 [J]. 无线互联科技, 2022, 19 (01): 56-57.

[3]杜晓文. 各出奇招，更加注重用户体验 浅谈投影产品的线上销售与线下经销 [J]. 家庭影院技术, 2021, (10): 60-69.

[4]杨文豪. 基于微服务的网上商城系统的设计与实现[D].北京邮电大学,2021.

[5]程红琳. 网上商城品目扩容效果几何[N]. 中国政府采购报,2021-05-18(005).

[6]魏钢毅. 从“一品目一采购”到供应商承诺入驻[N]. 中国政府采购报,2021-05-11(005).

[7]王娟.基于Android系统的手机网上商城设计与实现[J].电子技术与软件工程,2021(03):43-44.

[8]裴来芝,宁云智,刘东海.基于ASP.NET的网上商城中用户注册功能模块设计与实现[J].电脑编程技巧与维护,2020(10):44-46.

[9]袁江琛.Ajax+jQuery在网上商城购物车模块中的设计与实现[J].电脑编程技巧与维护,2020(10):34-35+68.

[10]王柯梦,王瑞平.基于B2C网上商城前台系统数据库设计与实现[J].广西质量监督导报,2020(09):70-71.

[11]黄舒珣. 基于文本挖掘的迪卡侬网上商城顾客满意度影响因素研究[D].广西民族大学,2020.

[12]孙建英.分布式、集中式、区块链技术在网上商城中的应用[J].商场现代化,2020(01):13-15.

[13]李贝贝. 考虑策略型消费者的网上商城动态定价研究[D].大连大学,2020.

[14]Francisco Aleixo,Seán A. O’Callaghan,Luís Ducla Soares,Paulo Nunes,Rui Prieto. AragoJ: A free, open‐source software to aid single camera photogrammetry studies[J]. Methods in Ecology and Evolution,2020,11(5).

[15]Mr. Ansar Abbas,Prof. Anis Eliyana,Dr. Dian Ekowati,Mr. Muhammad Saud,Mr. Ali Raza,Ms. Ratna Wardani. Data set on coping strategies in the digital age: The role of psychological well-being and social capital among university students in Java Timor, Surabaya, Indonesia[J]. Data in Brief,2020,30.

[16]Pengxiang Zhou,Shaohong Xia. Effects of the heterogeneous subducting plate on seismicity: Constraints from b-values in the Andaman–Sumatra–Java subduction zone[J]. Physics of the Earth and Planetary Interiors,2020.
