SHEPWM特定谐波消除pwm 三相两电平 matlab/simulink2019a版本

直接开整SHEPWM这个硬核技术。玩过逆变器的老铁都知道，特定谐波消除这招能精准干掉指定次数的谐波，尤其适合对电能质量要求高的场合。今天咱们拿三相两电平逆变器开刀，用Matlab2019a实操一把。

先甩核心代码——开关角计算脚本。这玩意儿本质是解一组非线性方程，但别被吓到，咱们用数值方法暴力破解：

function angles = SHE_solver(N, target_harmonics)
    % 初始化开关角
    theta = linspace(0, pi/2, N+2);
    theta = theta(2:end-1);  % 排除0和pi/2

    % 构建方程组
    syms t [1 N]
    eqns = sym(zeros(1, length(target_harmonics)));
    for k = 1:length(target_harmonics)
        n = target_harmonics(k);
        eqns(k) = sum((-1).^(0:N-1).*cos(n*t)) == 0;
    end

    % 牛顿迭代法求解
    options = optimoptions('fsolve', 'Display','iter', 'MaxIterations',1000);
    solution = fsolve(@(x) double(subs(eqns, t, x)), theta, options);

    angles = sort(solution*180/pi);  % 转角度制
end

这段代码有几个骚操作：用符号运算自动生成方程组，动态适应不同谐波消除需求。注意这里的(-1).^(0:N-1)其实是根据开关状态交替改变极性，对应两电平逆变器的上升/下降沿特征。

SHEPWM特定谐波消除pwm 三相两电平 matlab/simulink2019a版本

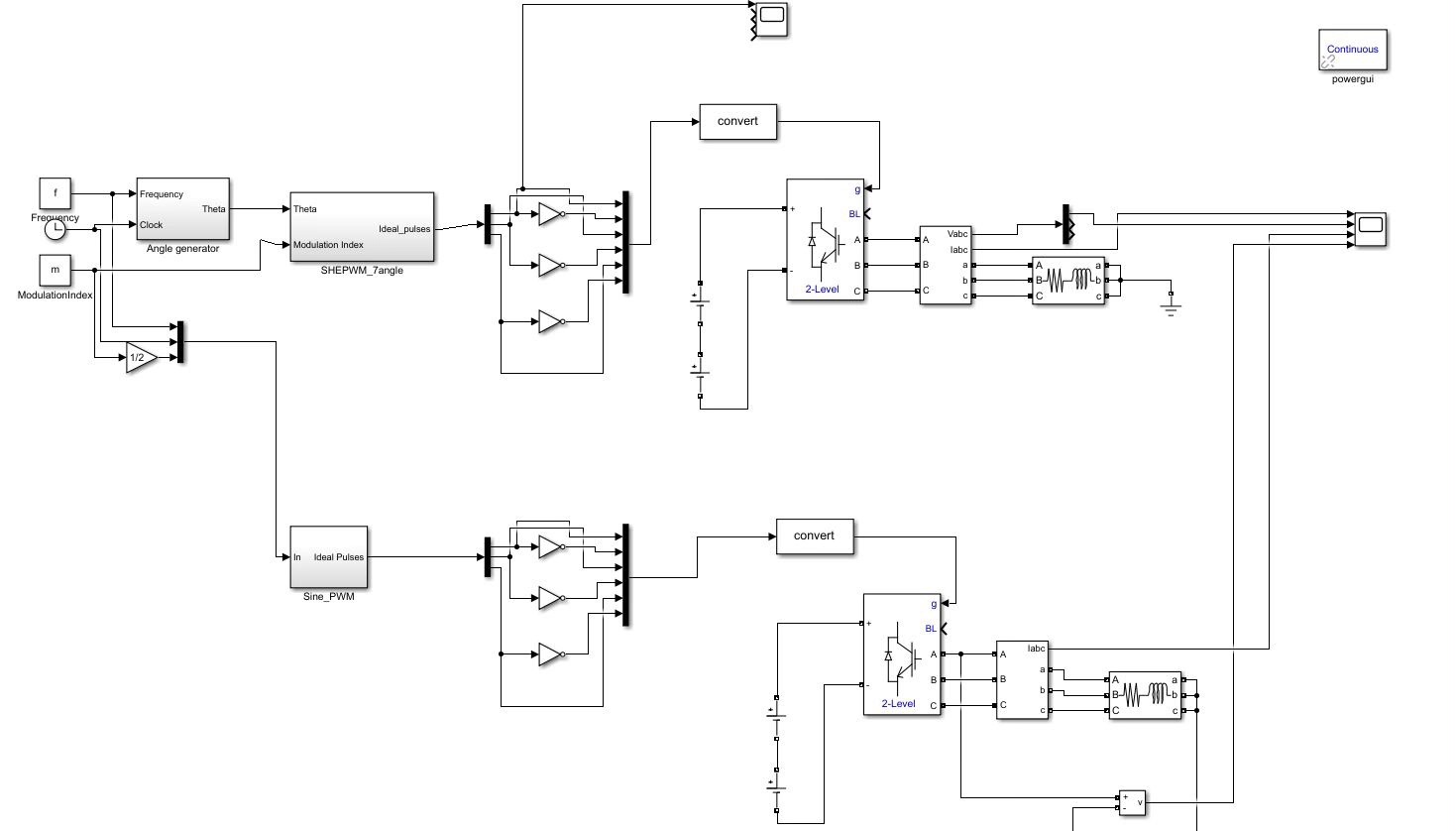

仿真模型搭建讲究三点：

1. 在Simulink里拖个Three-Level Bridge模块，注意把gates接口引出
2. 用Matlab Function块调用计算好的开关角度
3. 配个FFT分析仪看谐波频谱

关键波形生成逻辑长这样：

function [gateA, gateB, gateC] = SHE_PWM(theta_deg, t)
    theta = sort(theta_deg * pi/180);  % 转弧度
    phase = mod(2*pi*50*t, 2*pi);  % 50Hz基波

    % 生成A相开关信号
    gateA = (phase >= 0 & phase < theta(1)) | ...
            (phase >= theta(2) & phase < theta(3)) | ...
            phase >= theta(4);

    % B、C相偏移120°,240°
    gateB = circshift(gateA, floor(length(theta)/3));
    gateC = circshift(gateA, floor(2*length(theta)/3));
end

这里有个坑点：三相角度不是简单相位偏移，而是需要保持开关角对称性。实测发现用circshift做相位偏移时，角度数量最好是3的倍数，否则会出现边缘跳变。

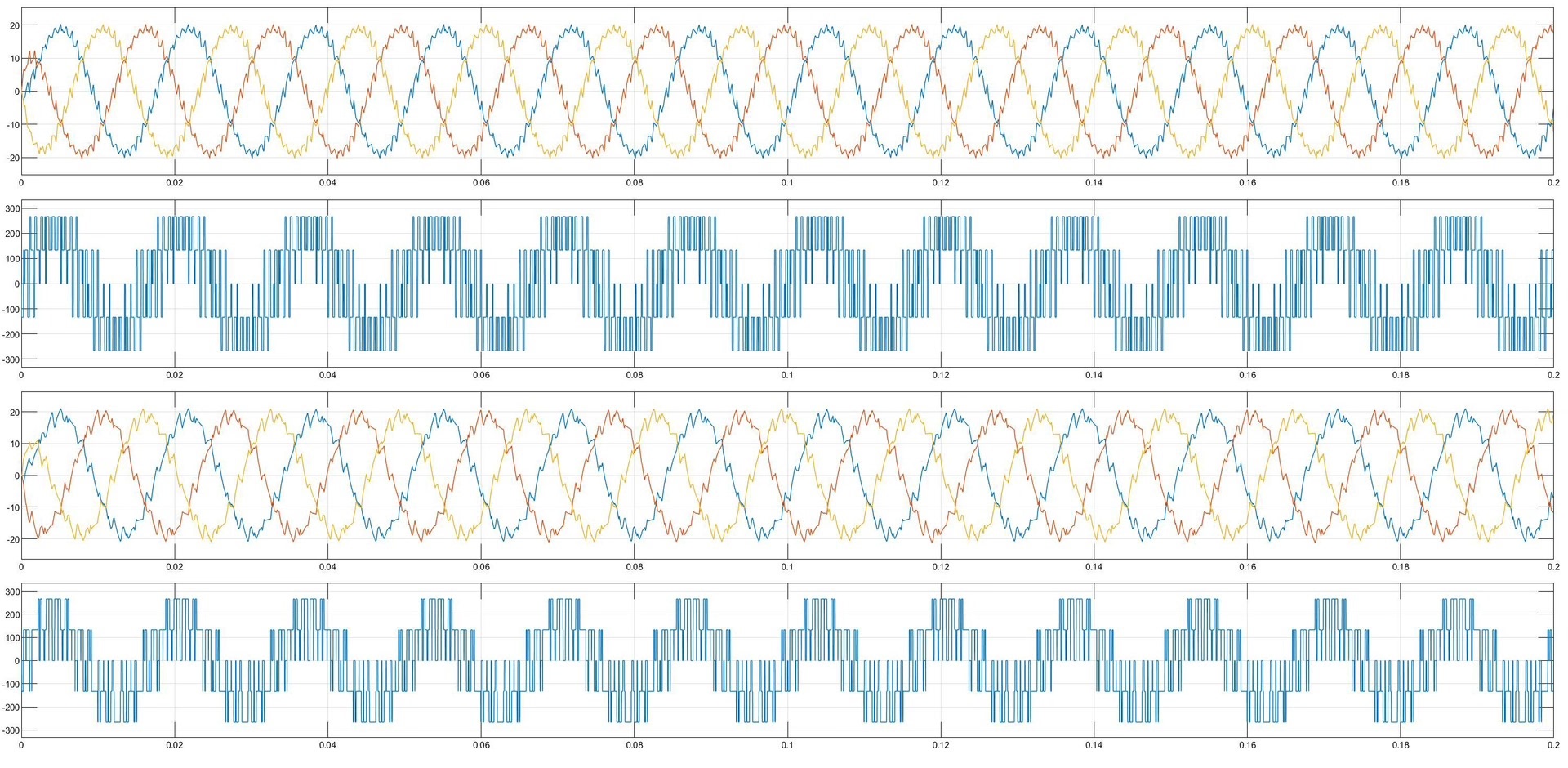

跑完仿真看波形，5次、7次谐波基本被干到1%以下。但注意基波幅值会略有下降，这时候得调调制比补偿。有个取巧的办法——在计算开关角时把基波方程改成非零值：

eqns(1) = sum((-1).^(0:N-1).*cos(1*t)) == 0.95;  % 保留95%基波幅值

最后说个实战经验：牛顿法对初值敏感，遇到不收敛时试试把初始角度设为等间隔分布。另外，消除谐波次数越高，需要的开关角越多，计算时间指数级增长。一般消除5、7、11次谐波用5个开关角足够，再往上建议换其他调制方式。
