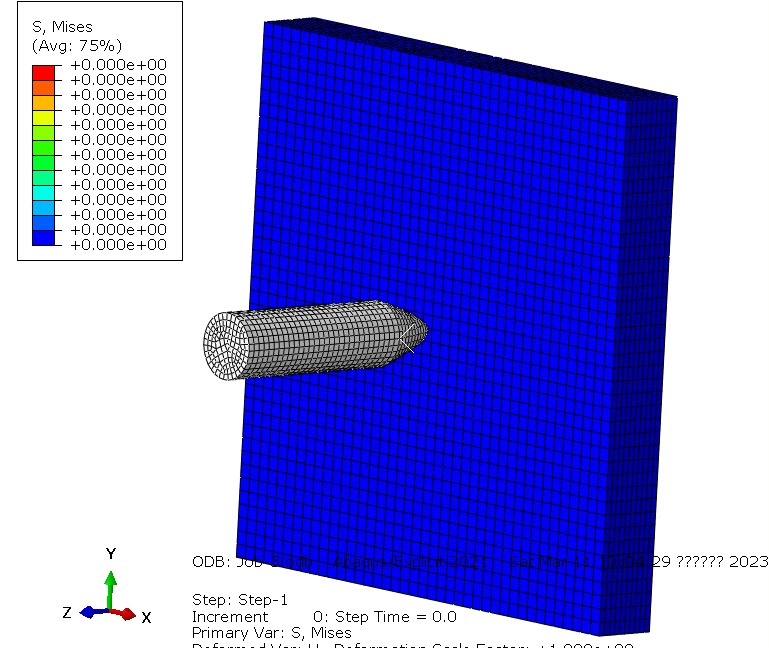

ABAQUS铺层复合材料冲击损伤仿真 1，vumat子程序开发，简单易学，适合初学者； 2，vumat文件+inp文件+odb文件+视频文件； 3，可输出靶板应力，子弹速度-时间，位移信息； 4，三维hashin/puck+渐进损伤（线性演化/刚度折减）； 5，可提供使用方法+参考文献

在复合材料冲击损伤仿真领域，ABAQUS的VUMAT子程序开发就像给工程师配了把瑞士军刀。今天咱们用最直白的语言，手把手教你怎么用这块"板砖"砸开复合材料仿真的大门。

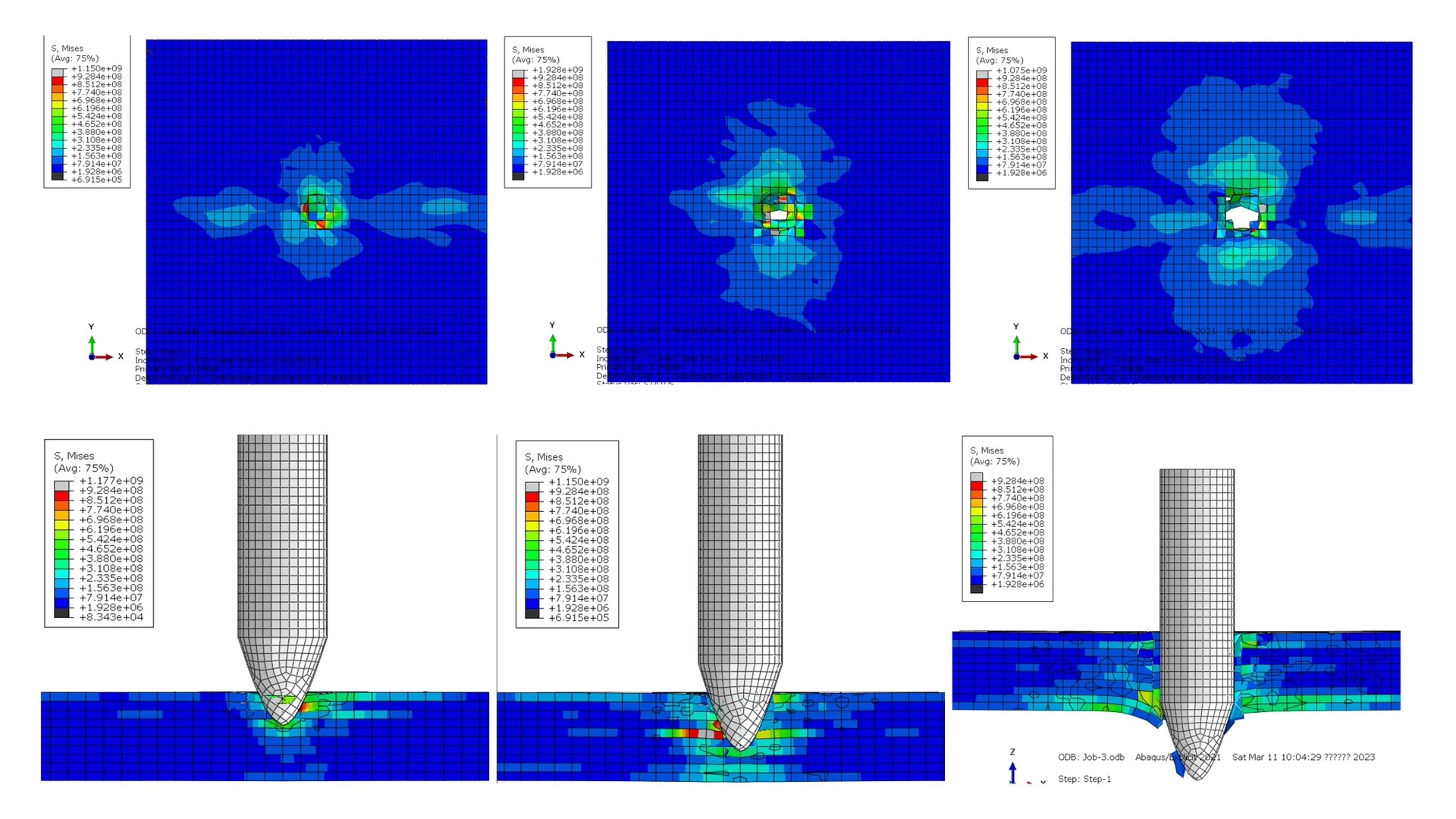

先看这个案例的硬核配置：三维Hashin+Puck失效准则搭配线性刚度折减，相当于给复合材料装了个"损伤进度条"。子弹撞击瞬间的应力云图就像烟花绽放，但咱们关心的可是烟花背后的数学模型。

上代码！VUMAT子程序的核心是这坨C++：

subroutine vumat(
    ! 输入参数
    nblock, ndir, nshr, nstatev, nfieldv, nprops, lanneal,
    stepTime, totalTime, dt, cmname, coordMp, charLength,
    props, density, strainInc, relSpinInc,
    tempOld, stretchOld, defgradOld, fieldOld,
    stressOld, stateOld, enerInternOld, enerInelasOld,
    tempNew, stretchNew, defgradNew, fieldNew,
    ! 输出参数
    stressNew, stateNew, enerInternNew, enerInelasNew )

别看参数列表长得像贪吃蛇，重点就抓这几个：

strainInc：应变增量（当前步的变形情报）
stressOld：上一时步的应力（前任留下的烂摊子）
stateNew：状态变量（损伤演变的日记本）

损伤判断是重头戏，咱们用三维Hashin准则打个样：

! 纤维方向拉伸失效
FI0 = (sig11/XT)**2 + ((sig12**2 + sig13**2)/S12**2)
if(FI0 >= 1.0) then
    stateNew(1) = 1.0  # 纤维损伤flag立起来了
endif

! 基体压缩失效
FMC = ((sig22+sigma_c)/YC)**2 + (sig12**2 + sig23**2)/S23**2
if(FMC >= 1.0) then
    stateNew(2) = 1.0  # 基体同志倒下了
endif

这相当于给材料装了红蓝两条血条，哪条先见底就触发对应的失效动画。

刚度折减更刺激，直接上演"材料退化"戏码：

! 损伤演化公式
D = 1.0 - exp(-alpha*(effectiveStrain - eps0))
D = min(D, 0.99)  # 留点面子别全折了

! 刚度矩阵打折季
C(1,1) = (1-D)*C0(1,1)
C(2,2) = (1-D)*C0(2,2)
C(6,6) = (1-D)*C0(6,6)

这里的alpha是个调控损伤速度的旋钮，调大了就像开了2倍速播放损伤过程。

INP文件里藏着几个关键设置：

*Material, name=Composite
*Depvar
4,  # 状态变量数量（损伤指标+历史变量）
*User Material, constants=8
1.2e5, 5.4e3, ...  # 材料参数全家福

别忘了在Step里打开状态变量输出开关，否则损伤云图会跟你玩捉迷藏。

结果后处理才是高潮部分，用Python脚本从ODB里提取子弹速度曲线：

from odbAccess import openOdb
odb = openOdb('impact.odb')
step = odb.steps['Impact']
history = step.historyRegions['Node PART-BULLET-1.1'].historyOutputs['V1'].data
plt.plot([t for t,v in history], [v for t,v in history])

这条曲线能告诉你子弹是"一鼓作气"还是"再而衰"，配合应力云图食用效果更佳。

新手常见坑点：
