2D图像数据增强方法

前言

图像数据增强通过对训练样本施加具有随机性的变换，扩大模型在训练阶段看到的数据分布。它不能凭空增加真实信息，却能够把任务中合理的先验写入训练过程：目标左右移动后类别通常不变，摄像头产生轻微噪声后目标仍应被识别，部分区域被遮挡时模型也不应完全失效。

增强并非越强越好。若变换破坏了标签语义，模型学到的就不再是不变性，而是错误监督。例如，水平翻转可能改变文字、交通标志和医学图像中的左右方位；大角度旋转可能不适用于具有固定重力方向的场景；过强的颜色扰动也可能删除病理染色或遥感波段中的判别信息。

本文只讨论二维静态图像，筛选出6类、30种常用方法。相近操作已经合并：亮度、对比度、饱和度和色相归入Color Jitter；Cutout、Random Erasing和CoarseDropout归入随机区域擦除；高斯、均值和中值模糊归入随机模糊。文中所提及的增强效果示例图仅为方法原理示意。

---

1. 数据增强的统一表达

设训练集为

$$\mathcal{D}=\{(x_i,y_i){\}}_{i=1}^N,$$

$T$ 是从增强分布 $p(T)$ 中随机采样的变换，$T_x$ 和 $T_y$ 分别作用于图像与标签。带数据增强的经验风险可以写成

$$\hat{R}(\omega )=\frac{1}{N}\sum _{i=1}^N{\mathbb{E}}_{T\sim p(T)}\left[\ell (f_{\omega }(T_x(x_i)),T_y(y_i))\right].$$

对普通图像分类，许多变换满足 $T_y(y_i)=y_i$。目标检测、实例分割和关键点任务不同：只要图像的几何坐标发生变化，检测框、掩码和关键点就必须执行同一变换。Mixup和CutMix还会改变监督目标，需要同步计算混合标签。

本文保留的30种方法如下。

类别	数量	方法
几何空间增强	8	翻转、旋转、平移、缩放、错切、随机裁剪、透视变换、弹性形变
颜色与光照增强	6	Color Jitter、Gamma、RGB偏移、随机灰度、直方图均衡/CLAHE、白平衡/色温
噪声与图像质量增强	6	高斯/传感器噪声、椒盐噪声、随机模糊、运动模糊、锐化、压缩/分辨率退化
遮挡增强	2	随机区域擦除、GridMask
多图像混合增强	4	Mixup、CutMix、Mosaic、Copy-Paste
自动增强策略	4	AutoAugment、RandAugment、TrivialAugment、AugMix

---

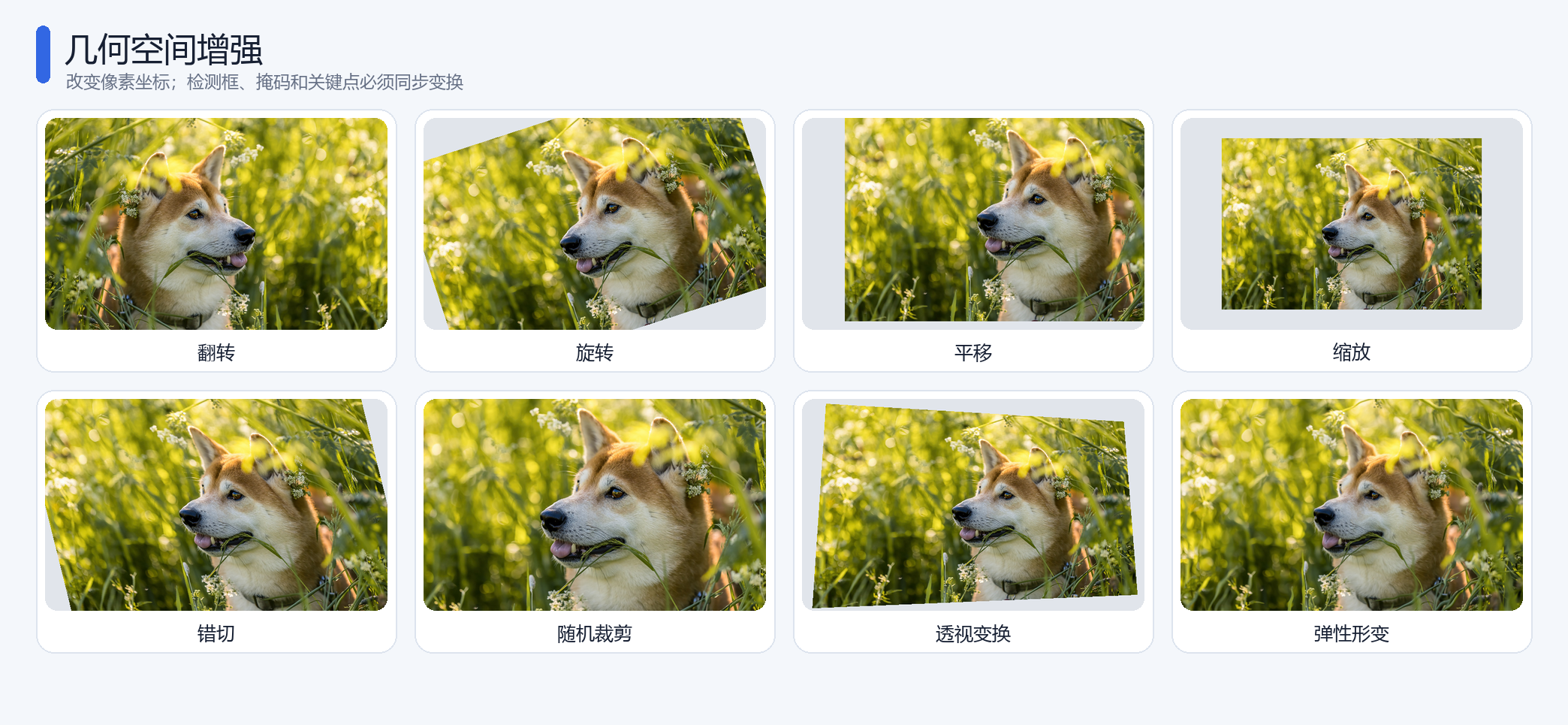

2. 几何空间增强

几何增强改变像素的位置。使用齐次坐标后，常见二维变换可以统一写成

$$[x^{\prime },y^{\prime },w^{\prime }{]}^{\mathsf{T}}=\mathbf{H}[x,y,1{]}^{\mathsf{T}},(u,v)=\left(\frac{x^{\prime }}{w^{\prime }},\frac{y^{\prime }}{w^{\prime }}\right).$$

仿射变换的最后一行为 $[0,0,1]$；透视变换允许最后一行的前两个元素非零。旋转、平移、缩放和错切都属于仿射变换，因此本文不再把“仿射变换”重复计为一种独立方法。

2.1 翻转（Flip）

宽度为 $W$ 的图像做水平翻转时，横坐标变为

$$x^{\prime }=W-1-x,y^{\prime }=y.$$

水平翻转是自然图像分类和目标检测中最常见的增强之一。垂直翻转只适合方向不敏感的对象，例如部分遥感、显微或工业表面图像。文字、人脸不对称属性、道路方向和医学左右标记需要单独判断。

2.2 旋转（Rotation）

绕图像中心 $(c_x,c_y)$ 旋转 $\theta$ 时，坐标满足

$$x^{\prime }=c_x+(x-c_x)\cos \theta -(y-c_y)\sin \theta ,y^{\prime }=c_y+(x-c_x)\sin \theta +(y-c_y)\cos \theta .$$

小角度旋转可以模拟拍摄姿态偏差。若任务具有固定朝向，应限制角度范围；旋转后产生的空白区域还需要选择常数、反射或边缘填充方式。

2.3 平移（Translation）

$$x^{\prime }=x+t_x,y^{\prime }=y+t_y.$$

平移降低模型对目标绝对位置的依赖。位移过大会将主体移出画面，导致标签与实际内容不一致，因此平移幅度应根据目标尺寸和图像边界确定。

2.4 缩放（Scaling）

$$x^{\prime }=s_{x}x,y^{\prime }=s_{y}y.$$

$s_x=s_y$ 时是等比例缩放，否则会改变目标长宽比。检测任务中，适度尺度抖动能够改善多尺度目标的识别，但过度缩小会直接删除小目标细节。

2.5 错切（Shear）

以水平方向错切为例：

$$x^{\prime }=x+k_{x}y,y^{\prime }=y.$$

错切可以模拟轻微的视角和姿态变化。自然图像一般采用较小的错切角；过大的错切会产生不真实的目标形状。

2.6 随机裁剪与缩放裁剪

先从原图裁出区域 $[x_0,x_0+w_c)\times [y_0,y_0+h_c)$，再缩放到目标尺寸 $W_t\times H_t$：

$$x^{\prime }=\frac{W_t}{w_c}(x-x_0),y^{\prime }=\frac{H_t}{h_c}(y-y_0).$$

Random Resized Crop同时引入位置和尺度变化，是ImageNet训练中的经典配置。目标检测和分割必须检查裁剪后仍有多少目标可见，并删除面积过小或完全落在裁剪区域之外的标注。

2.7 透视变换（Perspective Transformation）

透视变换使用一般单应矩阵 $\mathbf{H}$：

$$u=\frac{h_{11}x+h_{12}y+h_{13}}{h_{31}x+h_{32}y+h_{33}},v=\frac{h_{21}x+h_{22}y+h_{23}}{h_{31}x+h_{32}y+h_{33}}.$$

它适合文档校正、道路场景和具有明显视角变化的目标。透视强度必须符合真实相机能够产生的范围。

2.8 弹性形变（Elastic Deformation）

弹性形变为每个像素增加平滑位移场：

$${\mathbf{p}}^{\prime }=\mathbf{p}+\alpha (G_{\sigma }\ast \mathbf{r})(\mathbf{p}),$$

其中 $\mathbf{r}$ 是随机位移，$G_{\sigma }$ 是高斯平滑核，$\alpha$ 控制形变幅度。Simard等人在手写数字识别中使用弹性形变模拟书写变化。该方法也常用于医学图像、OCR和非刚性对象，但不适合几何结构必须严格保持的测量任务。

---

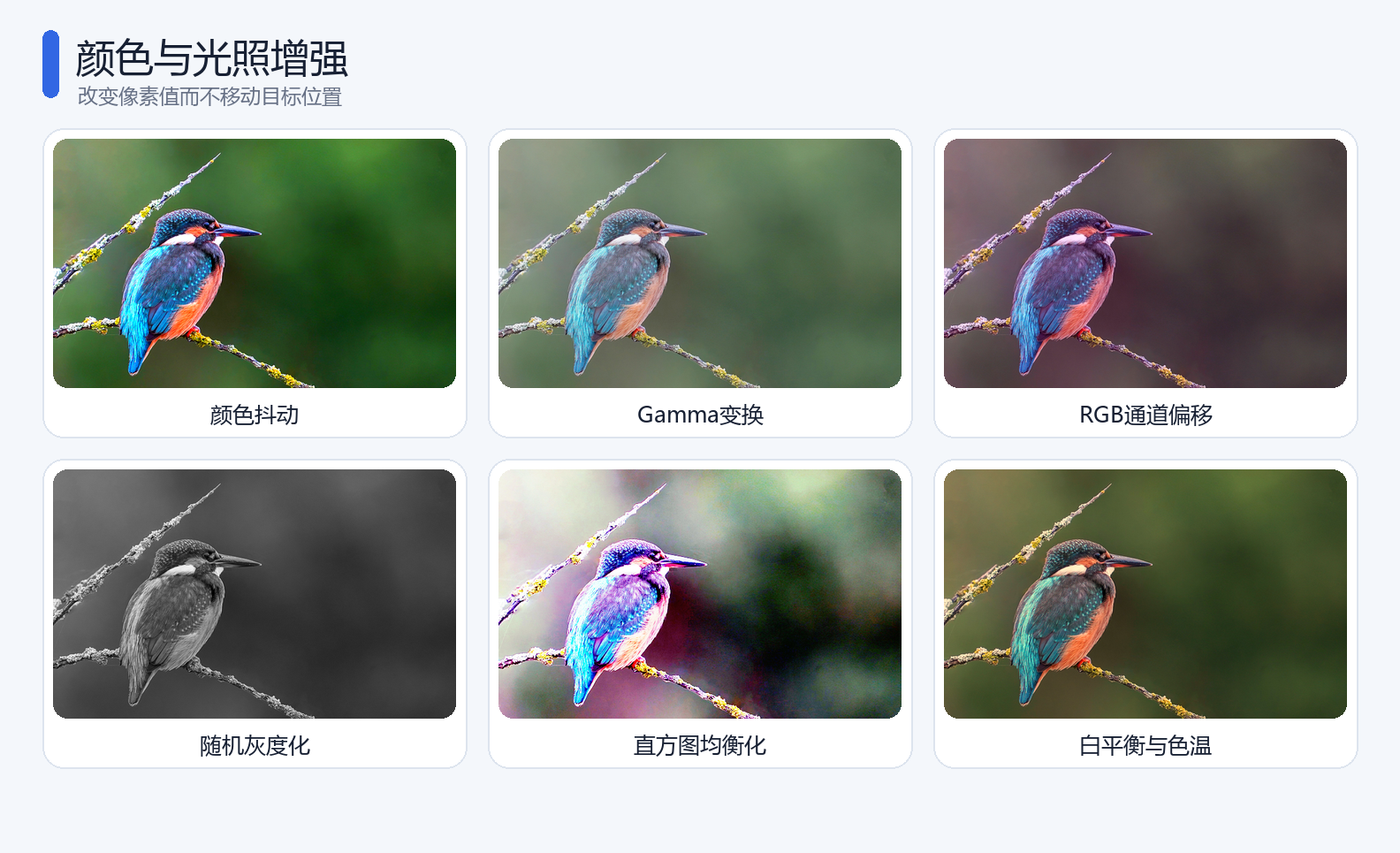

3. 颜色与光照增强

颜色与光照增强通常只改变像素值，不移动目标坐标，因此分类标签、检测框、掩码和关键点一般无需修改。它假设任务语义不依赖精确颜色；当颜色本身就是标签依据时，应缩小扰动范围。

3.1 颜色抖动（Color Jitter）

Color Jitter随机组合亮度、对比度、饱和度和色相操作：

$$x^{\prime }=T_h\circ T_s\circ T_c\circ T_b(x).$$

实际实现通常还会随机改变四个操作的顺序。它适合自然图像分类和检测；病理染色、皮肤颜色识别以及多光谱数据需要更谨慎的参数。

3.2 Gamma变换

将像素归一化到 $[0,1]$ 后，Gamma变换为

$$x^{\prime }=x^{\gamma }.$$

$\gamma <1$ 通常使中间亮度变亮，$\gamma >1$ 使其变暗。它能够模拟相机响应和曝光差异，但不是简单的线性亮度平移。

3.3 RGB通道偏移

x c ′ = clip ⁡ ( x c + δ c , 0 , 1 ) , c ∈ { R , G , B } . x'_c=\operatorname{clip}(x_c+\delta_c,0,1), \qquad c\in\{R,G,B\}. xc′​=clip(xc​+δc​,0,1),c∈{R,G,B}.

每个通道使用独立偏移量可以模拟传感器和照明色偏。偏移过大会产生训练分布中不存在的颜色。

3.4 随机灰度化

常见亮度加权公式为

$$Y=0.299R+0.587G+0.114B.$$

灰度结果可以复制到三个通道，以保持网络输入形状不变。该方法迫使模型减少对颜色线索的依赖，但不适合需要颜色判别的任务。

3.5 直方图均衡化与CLAHE

全局直方图均衡化使用像素累计分布函数重新映射灰度：

$$x^{\prime }=(L-1)\mathrm{CDF}(x),$$

其中 $L$ 是灰度级数。CLAHE在局部网格中执行均衡化，并裁剪过高的直方图峰值，避免把局部噪声无限放大。它常用于低对比度医学、工业和灰度图像。

3.6 白平衡与色温扰动

$$x_c^{\prime }=\mathrm{clip}(g_c{x}_c,0,1),$$

$g_R,g_G,g_B$ 分别控制三个颜色通道的增益。提高红色并降低蓝色会产生偏暖效果，反之则偏冷。这类增强比任意RGB偏移更接近真实照明变化。

---

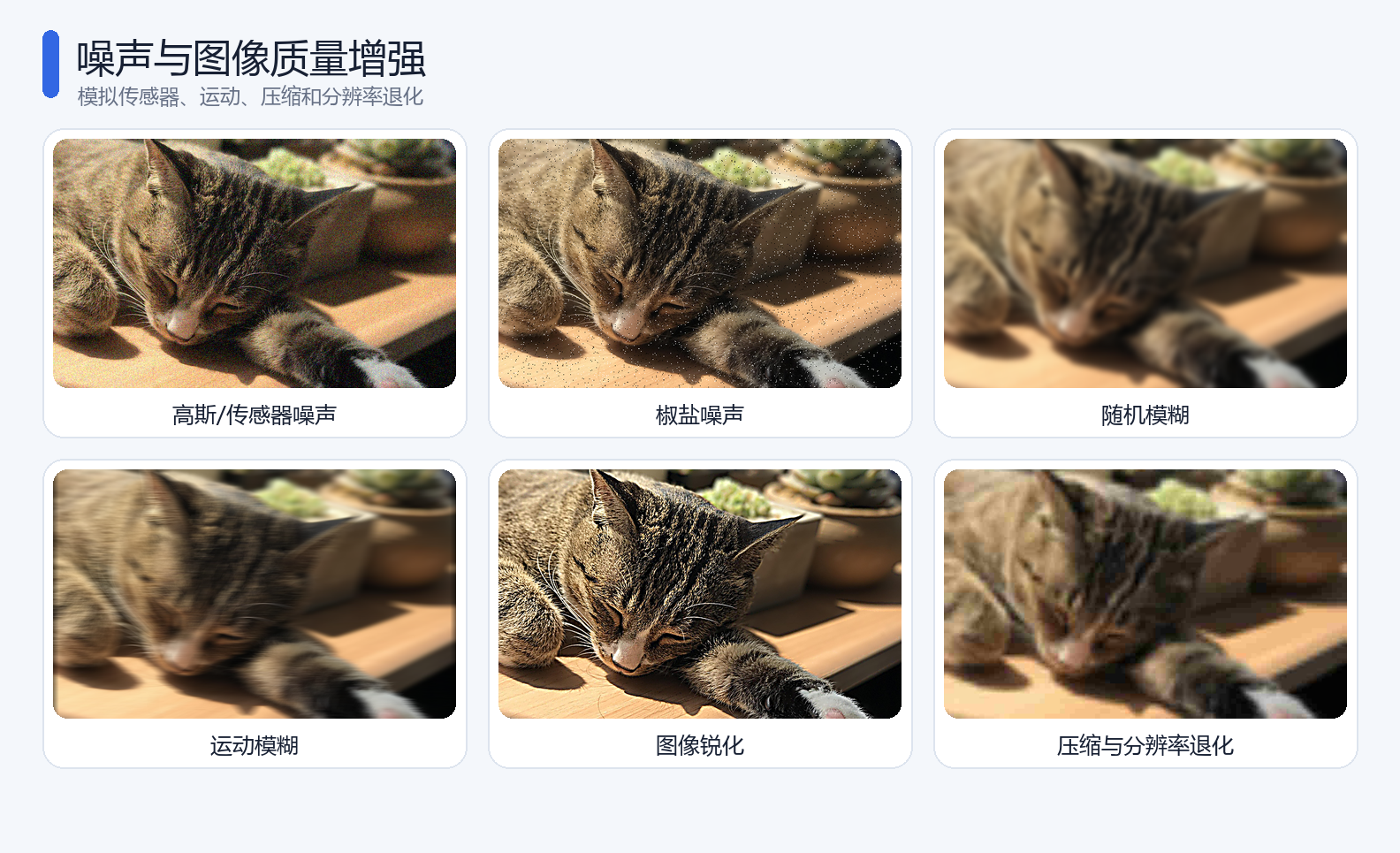

4. 噪声与图像质量增强

这一类方法模拟传感器噪声、失焦、运动、压缩和低分辨率输入。它们主要用于提高模型对成像质量变化的鲁棒性。增强参数应来自真实部署条件：手机拍摄、监控摄像头和工业相机面对的退化分布并不相同。

4.1 高斯噪声与传感器噪声

最简单的加性噪声模型为

$$x^{\prime }=\mathrm{clip}(x+n,0,1),n\sim \mathcal{N}(0,{\sigma }^2).$$

真实传感器噪声还可能与亮度相关，并包含散粒噪声和读出噪声。若没有相机标定信息，适度高斯噪声通常是更稳妥的近似。

4.2 椒盐噪声

对每个像素，椒盐噪声可以写成

$$P(x^{\prime }=0)=\frac{p}{2},P(x^{\prime }=1)=\frac{p}{2},P(x^{\prime }=x)=1-p.$$

它模拟脉冲干扰和坏点。现代自然图像中并不总是存在这种噪声，因此只应在部署设备可能出现相似故障时使用。

4.3 随机模糊

高斯、均值和中值模糊在本文中合并为随机模糊。线性模糊可以统一表示为

$$x^{\prime }=K\ast x,$$

其中 $K$ 是模糊核。中值模糊不是线性卷积，而是用邻域中位数替换中心像素，更适合去除脉冲噪声。

4.4 运动模糊

运动模糊同样可以表示为图像与模糊核的卷积，但卷积核的能量沿运动方向分布。随机采样核长度和方向，可以模拟相机抖动或目标运动。若训练图像本身非常清晰，应控制使用概率，避免模型过度适应模糊纹理。

4.5 图像锐化

非锐化掩模可以写成

$$x^{\prime }=x+\alpha (x-G_{\sigma }\ast x),$$

其中 $x-G_{\sigma }\ast x$ 提取高频细节。锐化可以模拟不同相机处理管线，但过强时会产生光晕并放大噪声。

4.6 压缩与分辨率退化

低分辨率退化可以表示为

$$x^{\prime }=U_s(D_s(x)),$$

$D_s$ 表示降采样，$U_s$ 表示恢复到原尺寸。JPEG压缩还会进行分块离散余弦变换、量化和反变换。它们适合网络图片、视频帧和远距离监控场景，但质量下限不应低到目标已经无法被人工识别。

---

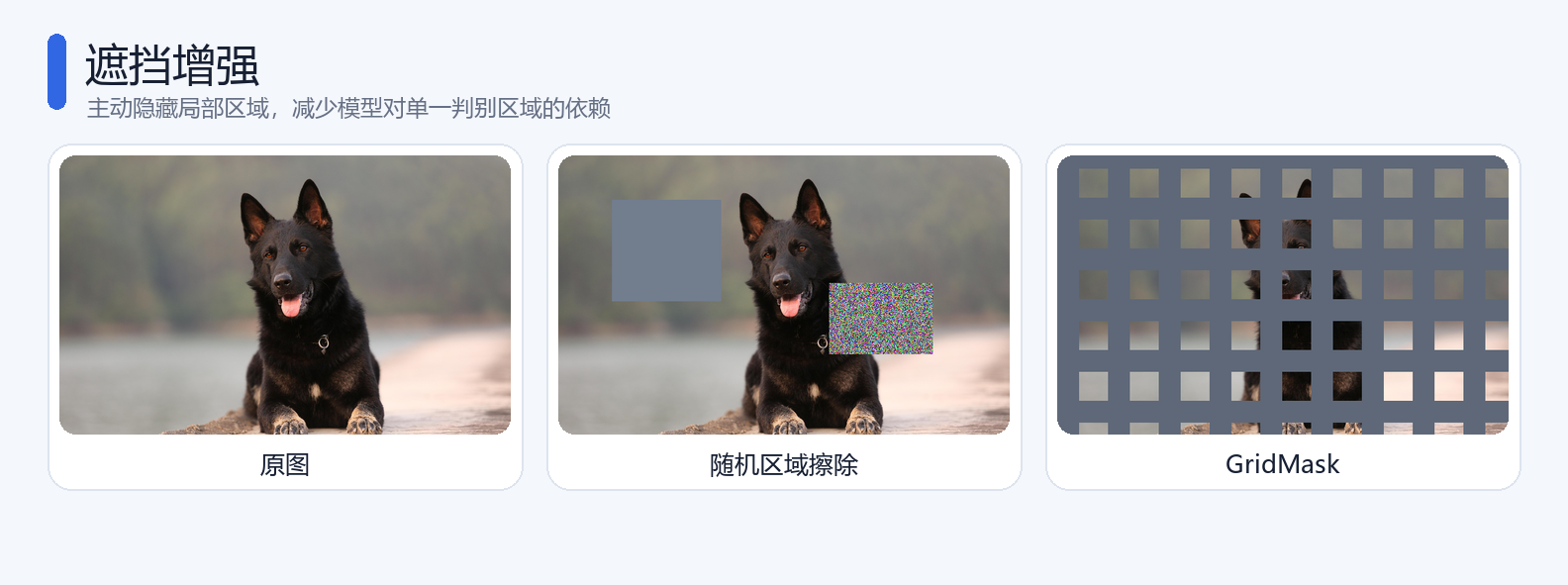

5. 遮挡增强

遮挡增强主动隐藏图像的一部分，减少模型只依赖某个局部判别区域的倾向。设二值掩码 $M$ 中的1表示保留区域，填充值或随机噪声为 $v$，则

$$x^{\prime }=M\odot x+(1-M)\odot v.$$

5.1 随机区域擦除

Cutout、Random Erasing和CoarseDropout都在随机位置删除一个或多个区域，主要区别在区域数量、长宽比分布和填充值。本文将它们合并为一种方法。分类任务通常保持原标签；检测任务如果大面积遮住唯一目标，可能需要限制擦除区域与目标框的重叠比例。

5.2 GridMask

GridMask使用周期性网格生成掩码，并可随机改变网格间距、遮挡比例、偏移和旋转角度。它比单个矩形擦除覆盖得更均匀，但遮挡比例过高会造成明显的信息损失。

---

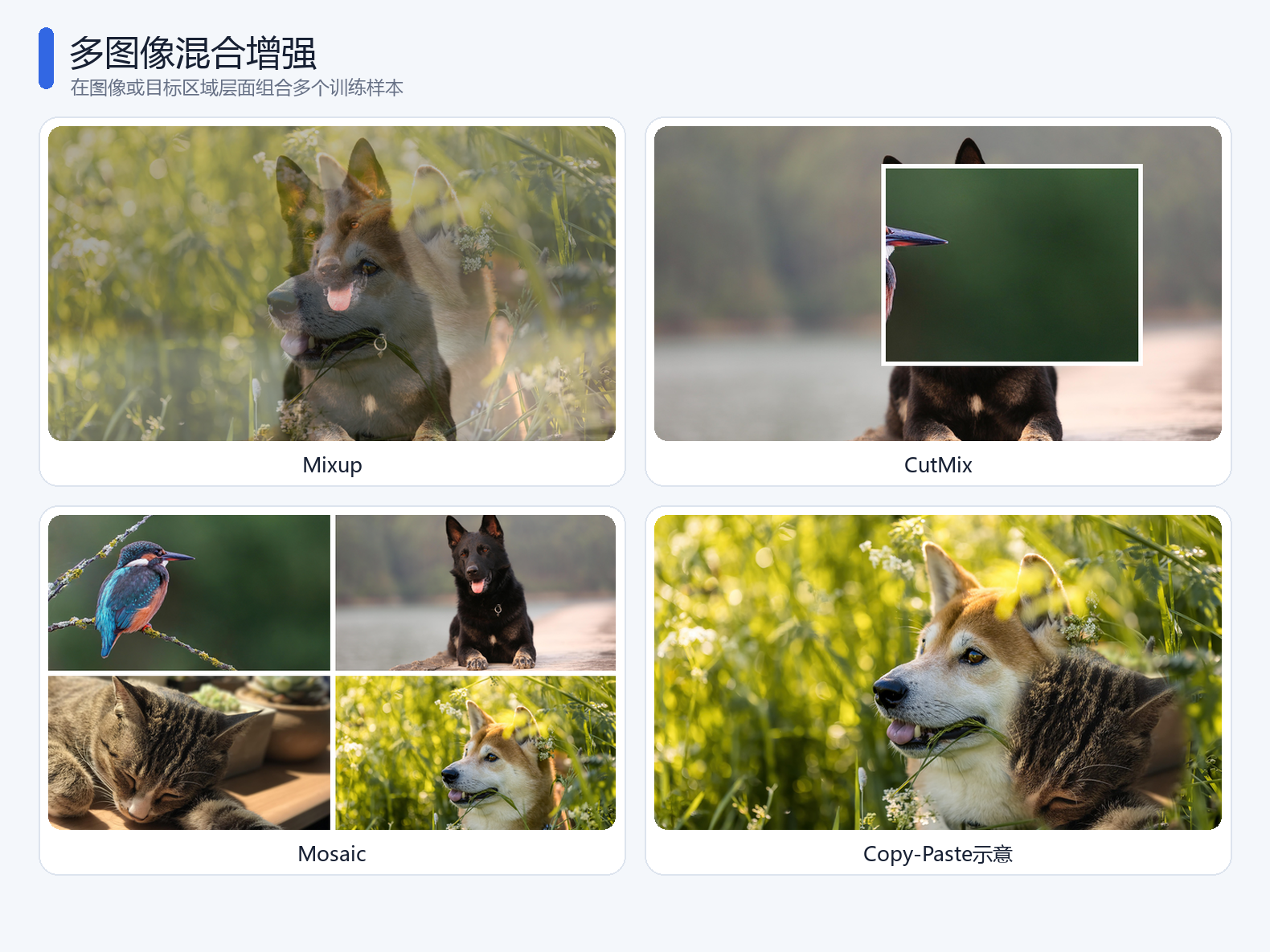

6. 多图像混合增强

多图像混合直接组合两个或更多训练样本。它不再满足“图像变化但标签保持不变”的假设，因此必须明确图像与标签如何共同生成。

6.1 Mixup

从Beta分布采样混合系数

$$\lambda \sim \mathrm{Beta}(\alpha ,\alpha ),$$

然后同时混合图像和标签：

$$\tilde{x}=\lambda x_i+(1-\lambda )x_j,\tilde{y}=\lambda y_i+(1-\lambda )y_j.$$

Mixup使类别之间的函数变化更平滑，常用于图像分类。它生成的半透明图像不一定符合真实视觉分布，但训练目标是正则化决策边界，而不是合成逼真照片。

6.2 CutMix

设 $M$ 是二值区域掩码：

$$\tilde{x}=M\odot x_i+(1-M)\odot x_j,$$

$$\lambda =\frac{1}{HW}\sum _{u,v}{M}_{u,v},\tilde{y}=\lambda y_i+(1-\lambda )y_j.$$

CutMix保留了局部真实纹理。分类标签按保留面积混合；检测和分割任务需要根据粘贴区域同步裁剪、保留或更新实例标注。

6.3 Mosaic

Mosaic把多张图像缩放、裁剪后放入同一画布的不同区域：

$$\tilde{x}(u,v)=T_k(x_k)(u,v),(u,v)\in {\Omega }_k.$$

{ Ω k } \{\Omega_k\} {Ωk​} 是互不重叠的画布区域。该方法常见于单阶段目标检测器，可以在一张训练图中引入多个尺度和上下文。每个检测框必须经过对应的缩放、平移和裁剪。

6.4 Copy-Paste

使用源图像中的实例掩码 $M_j$ 把目标粘贴到另一张图像：

$$\tilde{x}=M_j\odot x_j+(1-M_j)\odot x_i.$$

Copy-Paste特别适合实例分割和目标检测。高质量实现需要真实实例掩码，并处理遮挡顺序、粘贴位置、尺度、边缘融合以及目标之间不合理的重叠。图中的Copy-Paste只用于说明组合形式。

---

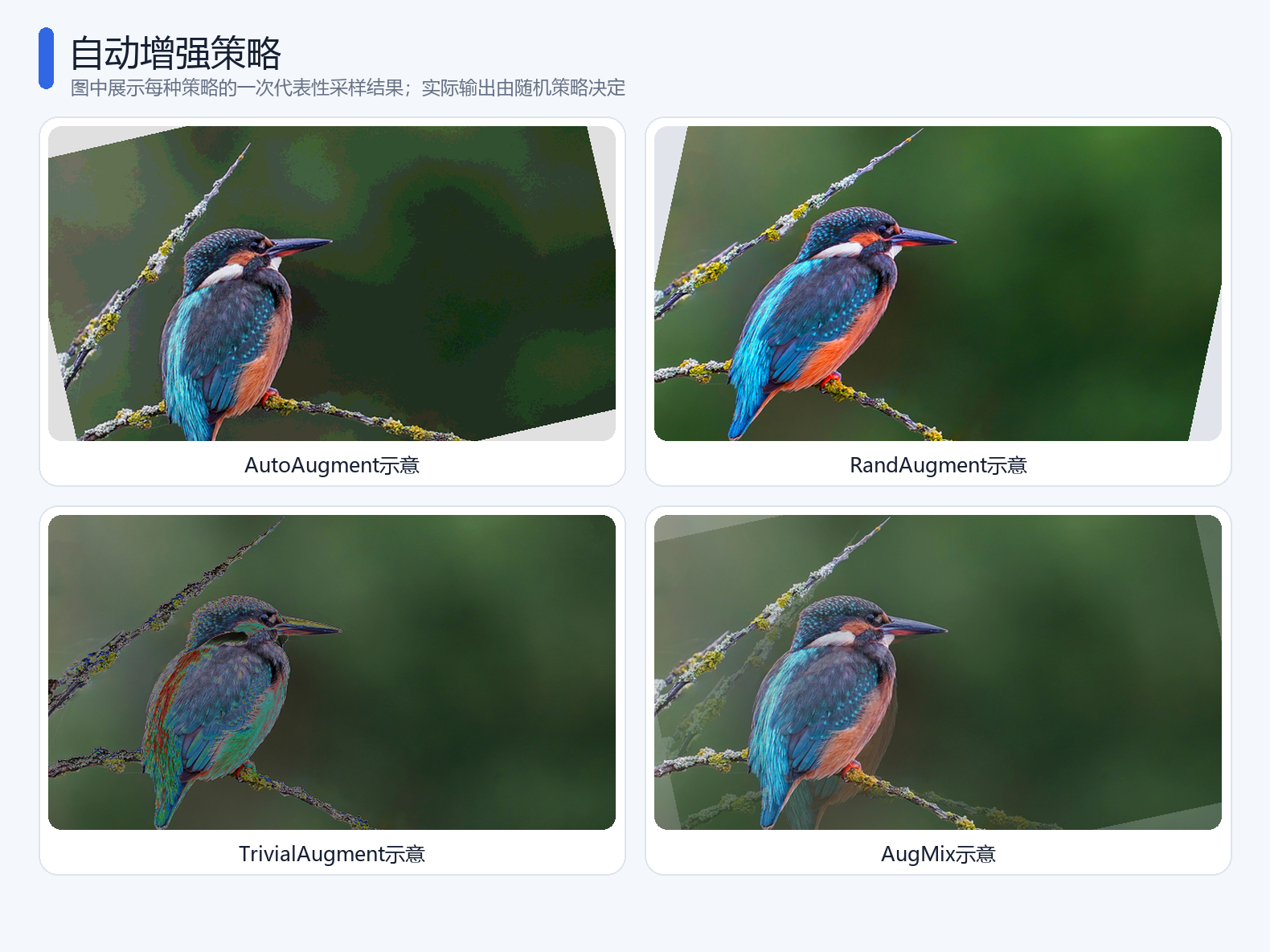

7. 自动增强策略

自动增强不是新的像素算子，而是从旋转、颜色调整、剪切、直方图均衡等操作池中选择操作、概率和强度。一次策略可以写成

$$T=t_K\circ t_{K-1}\circ \cdots \circ t_1.$$

配图展示的是每种策略的一次代表性采样结果；实际结果由随机选择的算子和强度决定。

7.1 AutoAugment

AutoAugment使用强化学习搜索增强子策略，每个子策略包含操作、执行概率和强度。它能为特定数据集寻找有效组合，但搜索成本高，迁移到新任务时也不一定保持最优。

7.2 RandAugment

RandAugment删除复杂的策略搜索，只保留两个主要超参数：每张图像使用的操作数量 $N$ 和统一强度 $M$。它从操作池中随机抽取 $N$ 个操作，因此实现和调参成本明显低于AutoAugment。

7.3 TrivialAugment

TrivialAugment每次只随机选择一个操作及其强度，不需要单独搜索策略。它适合作为低成本基线，也便于判断复杂自动增强是否真的带来收益。

7.4 AugMix

AugMix生成若干随机增强链，再用Dirichlet权重混合各分支，最后与原图插值：

$$x_{mix}=\sum _{k=1}^K{w}_k{T}_k(x),\mathbf{w}\sim \mathrm{Dirichlet}(\alpha ),$$

$$x^{\prime }=mx+(1-m)x_{mix},m\sim \mathrm{Beta}(\alpha ,\alpha ).$$

原论文还对同一图像的多个增强视图施加一致性损失，以提高模型面对常见图像损坏时的鲁棒性。

---

8. 不同任务如何选择增强

任务	推荐起点	需要谨慎的增强
自然图像分类	Random Resized Crop、水平翻转、Color Jitter、RandAugment	过强弹性形变、与类别相关的颜色删除
目标检测	翻转、尺度抖动、裁剪、Mosaic、Copy-Paste	几何变换后未更新检测框，CutMix后标注处理错误
语义/实例分割	裁剪、翻转、轻度弹性形变、Copy-Paste	图像与掩码使用不同插值；掩码采用双线性插值导致类别污染
OCR与文档	小角度旋转、透视、模糊、压缩、亮度变化	水平翻转、过强裁剪、改变字符结构的形变
医学图像	任务允许的翻转、旋转、弹性形变、Gamma、CLAHE	改变左右方位、病灶形态或定量强度关系
低质量/跨设备图像	噪声、模糊、JPEG、分辨率退化、白平衡、AugMix	与真实设备无关的极端退化

---

9. 总结

二维图像数据增强可以按作用对象归纳为六类：几何增强改变坐标，颜色增强改变像素分布，噪声与质量增强模拟成像退化，遮挡增强删除局部证据，多图像增强联合样本与标签，自动增强策略负责组合基础算子。

真正决定效果的不是方法数量，而是增强是否符合部署环境、是否保持标签正确，以及是否经过验证集和消融实验检验。对大多数任务，裁剪、允许方向上的翻转和轻度Color Jitter已经构成有效基线；数据不足、遮挡明显或成像条件复杂时，再加入Random Erasing、Mixup/CutMix、噪声退化或RandAugment。

---
