Lecture 5：Image Classification with CNNs

卷积神经网络（Convolutional Neural Networks, CNNs）

传统的线性分类器使用单一的权重矩阵 $W$ 尝试直接从原始像素映射到类别得分。而神经网络通过堆叠多层结构，将线性分类器进行泛化，使得模型能够学习到更加复杂的特征。

基于特征表示的图像分类（Feature Representation）

CNN 的核心思想是特征提取（Feature Extraction）。它不直接对原始像素进行分类，而是：

特征提取器（Feature Extractor）：通过多层卷积与激活函数，将原始的低级图像像素（如边缘、颜色）转化为高水平的抽象语义表示。
分类器（Classifier）：在网络末端使用全连接层（FC Layer）作为分类器，对提取出的高维特征进行分类。

卷积层（Convolutional Layer）

卷积层是 CNN 的核心构建块。它通过一组可学习的滤波器（Filters / 卷积核）对输入图像进行局部扫描。

1. 卷积操作与特征图（Feature Maps）

局部连接（Local Connectivity）：每个滤波器在空间上（宽度和高度）都很小，但深度（Channels）必须与输入数据的深度完全一致。例如，输入图像尺寸为 $32 \times 32 \times 3$ （RGB 三通道），则一个滤波器的尺寸可以是 $\times 5 \times 3$ 。
滑动与内积：滤波器在输入的宽度和高度上以一定的步长滑动，在每个位置计算滤波器权重与输入局部区域的点积（Dot Product），并加上一个偏置，最终生成一张二维的激活图（Activation Map / Feature Map）。

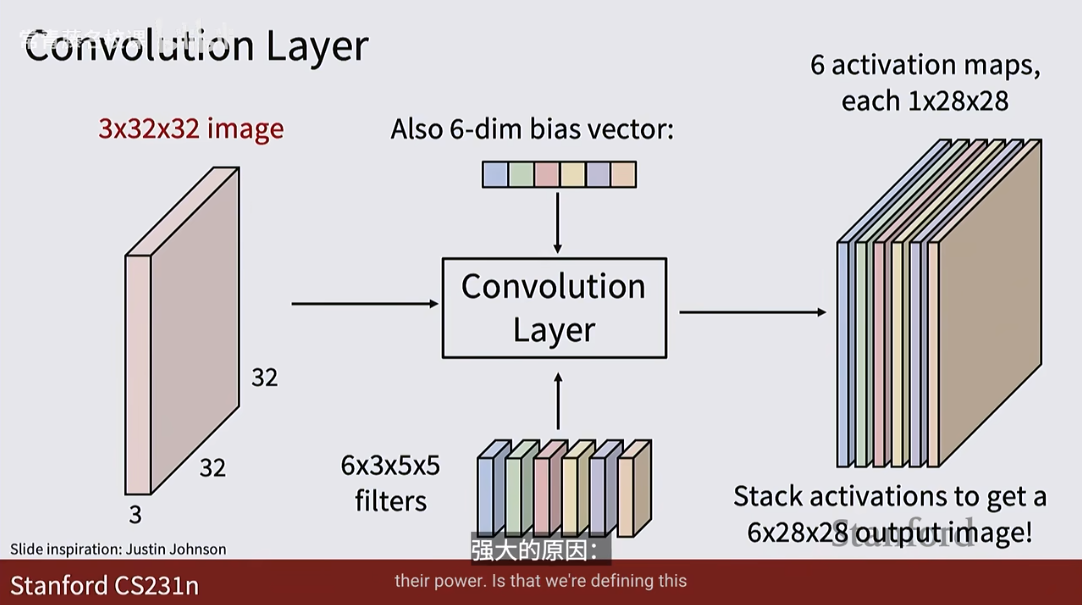

多通道堆叠：如果我们使用 $K$ 个不同的滤波器，就会生成 $K$ 张二维特征图。将它们在深度方向上堆叠起来，就得到了尺寸为 $Height×Width×K\text{Height} \times \text{Width} \times K$ 的输出特征图。

在这里插入图片描述

非线性激活：由于卷积操作本身是纯线性的，为了让网络能够逼近非线性函数，每个卷积层后面必须紧跟一个激活函数（如 ReLU）。

2. 边界填充（Padding）与空间尺寸计算

当滤波器在输入上滑动时，会导致两个问题：

尺寸萎缩：每次经过卷积，特征图的空间尺寸（H 和 W）都会不断缩小。
边缘信息丢失：图像边缘的像素被滤波器扫过的次数远少于中心像素。

为了解决这两个问题，我们在输入图像的外圈填充零，这被称为 零填充（Zero-Padding, $P$ ）。

空间输出尺寸的核心计算公式：

对于输入尺寸为 $W$ ，滤波器尺寸为 $F$ ，步幅为 $S$ ，零填充为 $P$ 的情况，输出尺寸 $WoutW_{\text{out}}$ 为：

$Wout=W−F+2PS+1W_{\text{out}} = \frac{W - F + 2P}{S} + 1$

注意：计算结果必须为整数，否则说明该步幅/填充的配置在物理上无法整除滑动，框架会抛出异常或进行下取整处理。

3. 感受野（Receptive Field）

定义：特征图上的某一个像素，在输入图像（或前几层特征图）上所能“看到”的局部区域大小。
放大机制：随着网络层数的加深，感受野会逐步放大。虽然第一层卷积只能看到 $\times 3$ 的局部局部，但第二层卷积在第一层的基础上再做 $\times 3$ 卷积，实际上间接看到了输入图像上更广阔的区域。
快速增大感受野：引入步幅（Stride, $S > 1$ ）或空洞卷积（Dilated Convolution），可以让感受野以更快的速度覆盖整张图像。

池化层（Pooling Layer）

池化层是另一种实现下采样（Downsampling）、降低特征图空间尺寸的手段。

1. 工作原理

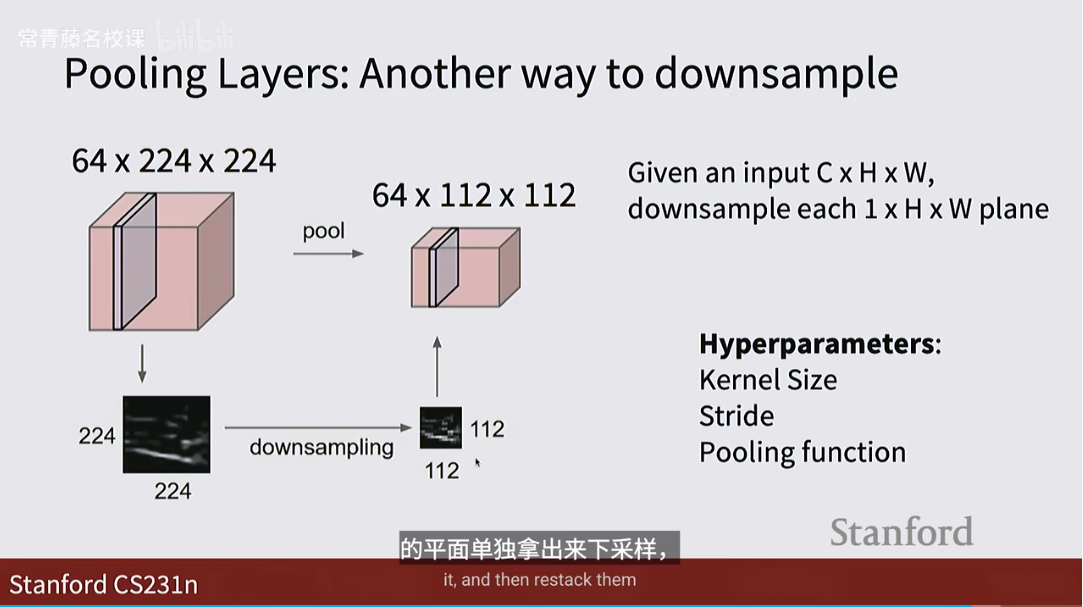

池化层独立地作用于每个通道。例如，对于一个尺寸为 $64 \times 224 \times 224$ 的特征图，池化层会：

单独拿出每一个 $224 \times 224$ 的二维通道进行空间上的缩水。
缩水完成后再按原顺序堆叠回去。
结果：保持通道数（ $64$ ）完全不变，但显著减小了空间尺寸（H 和 W）。

2. 常见池化方法

方法	英文	运作机制	物理/数学意义
最大池化	Max Pooling	在滑动窗口内取像素的最大值作为输出。	提取最强烈的特征信号，具有轻微的平移不变性。
平均池化	Average Pooling	在滑动窗口内计算所有像素的平均值。	保留整体背景或平滑信息，常用于网络末端（全局平均池化）。

卷积与池化在 CNN 中的关系与演进

经典架构：在传统的 CNN 架构（如 LeNet, AlexNet, VGG）中，通常采用“卷积层（提取特征） $→\rightarrow$ 激活函数 $→\rightarrow$ 池化层（下采样、减小计算量）”交替堆叠的模式。
现代趋势：在很多现代网络（如 ResNet）中，人们开始减少甚至放弃使用显式的池化层，而是直接通过设置卷积层的步幅 $S = 2$ （Stride=2）来直接实现下采样。
不变性结论：通过卷积（局部连接与权重共享）和池化，CNN 能够学习到具有平移不变性（Translation Invariance）的特征——即图像中某个特征（如猫的耳朵）无论出现在图像的左上角还是右下角，网络都能够识别出来，其特征表达不取决于其具体空间位置。

核心代码实现（PyTorch 风格）

以下是如何在 PyTorch 中定义带有激活和池化的经典卷积块：

Python

import torch
import torch.nn as nn

class SimpleCNNBlock(nn.Module):
    def __init__(self):
        super(SimpleCNNBlock, self).__init__()
        # 定义一个卷积层：输入通道 3 (RGB), 输出通道 32, 卷积核 3x3, 步长 1, 填充 1
        # 根据尺寸公式：W_out = (W - 3 + 2*1)/1 + 1 = W，空间尺寸保持不变
        self.conv = nn.Conv2d(in_channels=3, out_channels=32, kernel_size=3, stride=1, padding=1)

        # 激活函数
        self.relu = nn.ReLU()

        # 最大池化层：窗口 2x2, 步长 2
        # 空间尺寸直接减半 (H -> H/2, W -> W/2)，通道数保持 32 不变
        self.pool = nn.MaxPool2d(kernel_size=2, stride=2)

    def forward(self, x):
        x = self.conv(x)  # 卷积
        x = self.relu(x)  # 激活
        x = self.pool(x)  # 池化下采样
        return x

Lecture 6：CNN Architectures & Training

一、如何构建 CNN（How to Build CNNs?）

1. 卷积网络中的层（Layers in CNNs）

除了基础的卷积层、池化层和全连接层外，现代 CNN 还包含用于稳定训练和正则化的关键层：

层归一化（Layer Normalization, LN）：在单个样本内部对该层所有激活值进行归一化。
- 第一步（规范化）：利用当前层特征的均值 $μ\mu$ 和方差 $σ2\sigma^2$ 将其转换为标准正态分布： $x^=x−μσ2+ϵ\hat{x} = \frac{x - \mu}{\sqrt{\sigma^2 + \epsilon}}$ 。
- 第二步（缩放与平移）：引入可学习参数 $γ\gamma$ 和 $β\beta$ 恢复模型表达力： $y=γx^+βy = \gamma \hat{x} + \beta$ 。
随机失活（Dropout）：一种在训练时引入随机性的正则化层。每次前向传播时以概率 $p$ 随机将部分神经元置为 0，防止模型过拟合。在测试时，所有神经元保持常活（Always active），输出乘以 $(1 - p)$ 进行缩放。

2. 激活函数（Activation Functions）

用于向网络中引入非线性能力。常见激活函数对比如下：

Sigmoid： $\frac{1}{1 + e^{-x}}$ 。容易导致梯度消失（Gradient Vanishing），现代网络中已很少在隐藏层使用。
ReLU： $\max(0, x)$ 。最常用的经典激活函数，计算极快，有效缓解梯度消失。
GELU： $\cdot \Phi(x)$ 。高斯误差线性单元，融合了随机正则化思想，在现代视觉（如 ViT）和大语言模型中最为常用。

3. CNN 经典架构（CNN Architectures）

AlexNet 与 VGG：早期经典网络。VGG 证明了通过模块化地反复堆叠小尺寸卷积核（如 $\times 3$ ）可以有效加深网络。
残差网络（ResNet）：针对深层网络中“56层表现不如20层”的网络退化问题，何恺明老师提出了残差块（Residual Block）。它引入了跳跃连接（Skip Connection），让输入 $x$ 跨越卷积层与输出相加。网络不再硬性学习理想映射 $H (x)$ ，而是学习残差 $F (x) = H (x) - x$ ，从而保证即使网络极深，性能也绝不会退化。

4. 权重初始化（Weight Initialization）

错误的初始化会导致梯度消失或神经元对称。

何氏初始化（Kaiming / He Initialization）：专为带有 ReLU 激活函数的深层网络设计。为了保持每层信号的方差稳定，随机采样权重的标准差应为：

$σ=2in_features\sigma = \sqrt{\frac{2}{\text{in\_features}}}$

二、如何训练 CNN（How to Train CNNs?）

1. 数据预处理（Data Preprocessing）

标准做法：对训练集进行标准化，算出每个像素通道（R, G, B）的平均值（Mean）**和**标准差（Std）。
工业惯例：在实际训练中，大家通常直接复用 ImageNet 数据集的经典均值和标准差对图像进行缩放与中心化。

2. 数据增强（Data Augmentation）

核心目的：在训练时通过对图像进行实时的随机几何或颜色变换，扩充数据集，提升模型的泛化能力。
常见手段：随机水平翻转（Horizontal Flip）、随机裁剪（Random Crop）、颜色抖动（Color Jitter）等。

3. 迁移学习（Transfer Learning）

现实中很少有人从头训练大型 CNN，通常会先在海量的 ImageNet 上完成预训练：

小数据集：冻结（Freeze）预训练模型除最后一层外的所有权重，仅重新训练最后一层全连接分类头（FC Head）。
大数据集：以极小的学习率放开部分或全部预训练层，在全新任务上进行微调（Fine-tuning）。
💡 进阶：LoRA 技术（低秩适应）：微调时保持原模型大权重矩阵 $W_0$ 冻结，在旁路引入两个极小的低秩矩阵 $A$ 和 $B$ （中间维度 $\ll \text{维度}$ ）。更新量表示为 $ΔW=B×A\Delta W = B \times A$ ，需要训练的参数量直接降低 99% 以上，大幅节省显存。

4. 超参数选择策略（Hyperparameter Selection）

寻找最优超参数（如学习率、正则化强度）的闭环五步法：

检查初始损失：关闭正则化，运行一轮前向传播，确保初始 Loss 符合数学预期（如 10 分类任务的交叉熵 Loss 应 $≈−ln⁡(0.1)≈2.3\approx -\ln(0.1) \approx 2.3$ ）。
在小数据集上过拟合：仅用 5~20 个样本训练，若模型无法在几轮内让 Loss 降到 0（准确率 100%），说明代码逻辑或 LR 有严重错误。
寻找让 Loss 下降的学习率：使用全量数据并关闭正则化，测试一系列学习率（如 $10^{-1}, 10^{-3}, 10^{-5}$ ），找出能让 Loss 快速平稳下降的区间。
粗网格搜索（Coarse Grid）：在对数区间内挑选超参数组合，每组参数仅快速训练 1~5 个 Epoch，初步筛选出优秀范围。
精细网格搜索（Refine Grid）：在筛选出的狭小范围内细化步长，延长训练时间。紧密观察 Loss 和准确率曲线，若验证集表现下滑（过拟合），则调大正则化或微调学习率，直到收敛。
