前言

在计算机视觉领域，目标检测（Object Detection）的核心任务是解决“是什么（分类）”和“在哪里（定位）”两个问题。算法不仅要识别出图像中存在哪些物体，还要用边界框（Bounding Box）把它们框出来。

目标检测算法的发展主要经历了两个阶段：传统目标检测（2014年前）和深度学习目标检测（2014年后）。如今工业界和学术界几乎全部使用基于深度学习的算法。

在深度学习时代，目标检测算法主要分为三大流派：双阶段（Two-Stage）、单阶段（One-Stage） 以及最新的 基于 Transformer（DETR 系列） 的算法。

1 Two-Stage算法：准确率至上

双阶段算法将检测任务分两步走：

① 区域生成：先在图像中找出可能存在物体的候选区域。

② 分类与精修：对这些候选区域进行特征提取、类别分类以及边界框的精细调整。

1.1 R-CNN(2014)

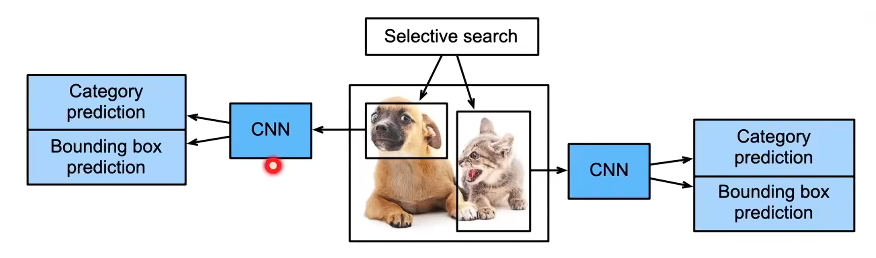

R-CNN（Region CNN）：首次将CNN引入目标检测。它用传统算法（Selective Search）在图上抠出2000个候选框，然后把每个框分别送入CNN提取特征，最后训练一个SVM分类，训练一个线性回归模型预测边缘框偏移。

缺点：速度极慢（一张图要几十秒），因为每个候选框单独送入CNN，2000各区域意味着要跑2000次CNN，存在大量重复计算。

李飞飞团队的Rol Pooling解决了这个问题。

1.2 Fast R-CNN(2015)

改进：将整张图片送入CNN得到特征图，再通过 Rol Pooling 层从特征图上截取对应候选区域，速度提升了上百倍。

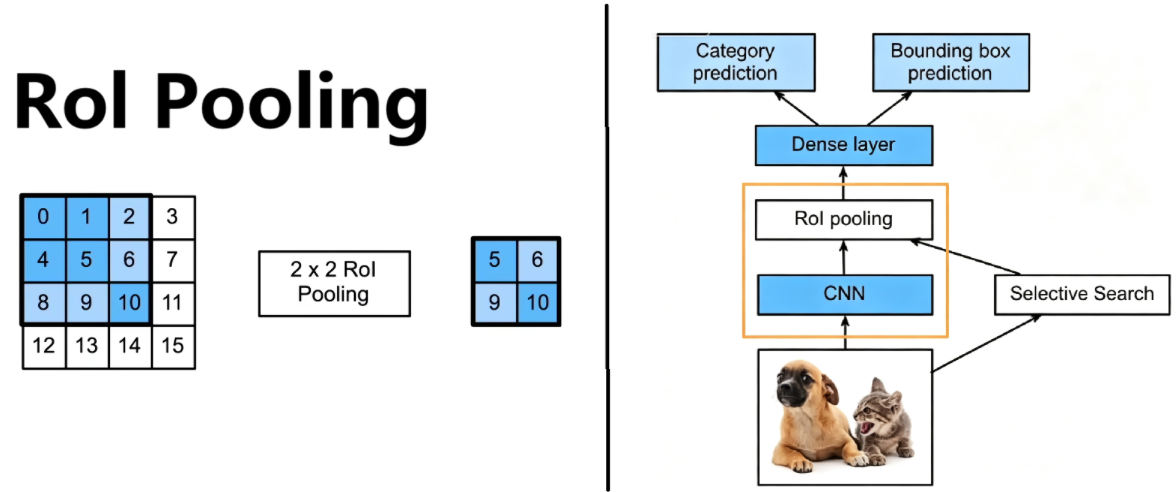

Rol池化层：给定一个锚框，均匀分割成 $n\times m$ 块，输出每块里的最大值；不断锚框多大，总是输出 $n\times m$ 个值。

但其实相对来说Fast R-CNN的速度仍然还是比较慢。

1.3 Faster R-CNN

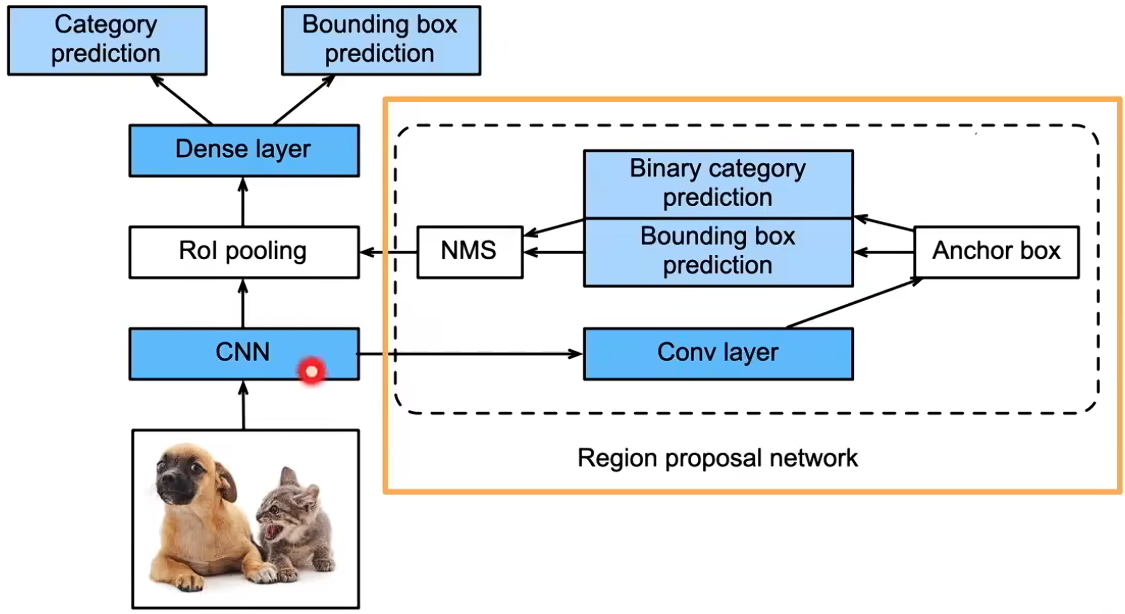

核心创新：RPN（区域生成网络）。它彻底抛弃了传统的候选框提取算法，改用一个纯全卷积网络（RPN）来自动预测候选框。

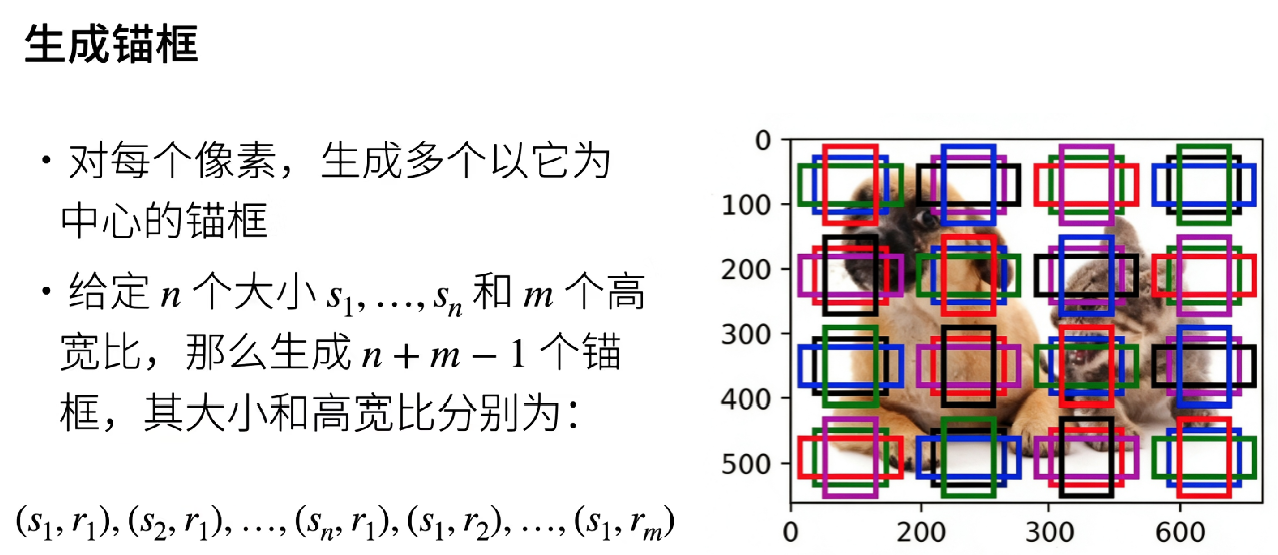

Anchor Box（锚框）：引入了锚框机制，在图像的每个位置生成不同尺度和宽高比的初始框，作为预测基准。
特点：速度达到了实时（当时标准的5-7FPS），且准确率极高。直到今天，很多需要工业级精度的复杂任务（如医疗影像病灶检测）依然在用Faster R-CNN 作为基线。

1.4 Mask R-CNN

在 Faster R-CNN 的基础上，增加了一个小巧的实例分割（Instance Segmentation）分支，实现了从“画框（目标检测）”到“抠图（实例分割）”（像素级）的跨越。

先来理解Mask R-CNN如何“借力打力”。

Faster R-CNN的输出：对于每个目标，输出两个东西——类别标签（class）和边界框偏移量（Bouding Box）。
Mask R-CNN的输出：在以上两者的基础上，并行增加了一个输出——物体的掩码（Mask）。

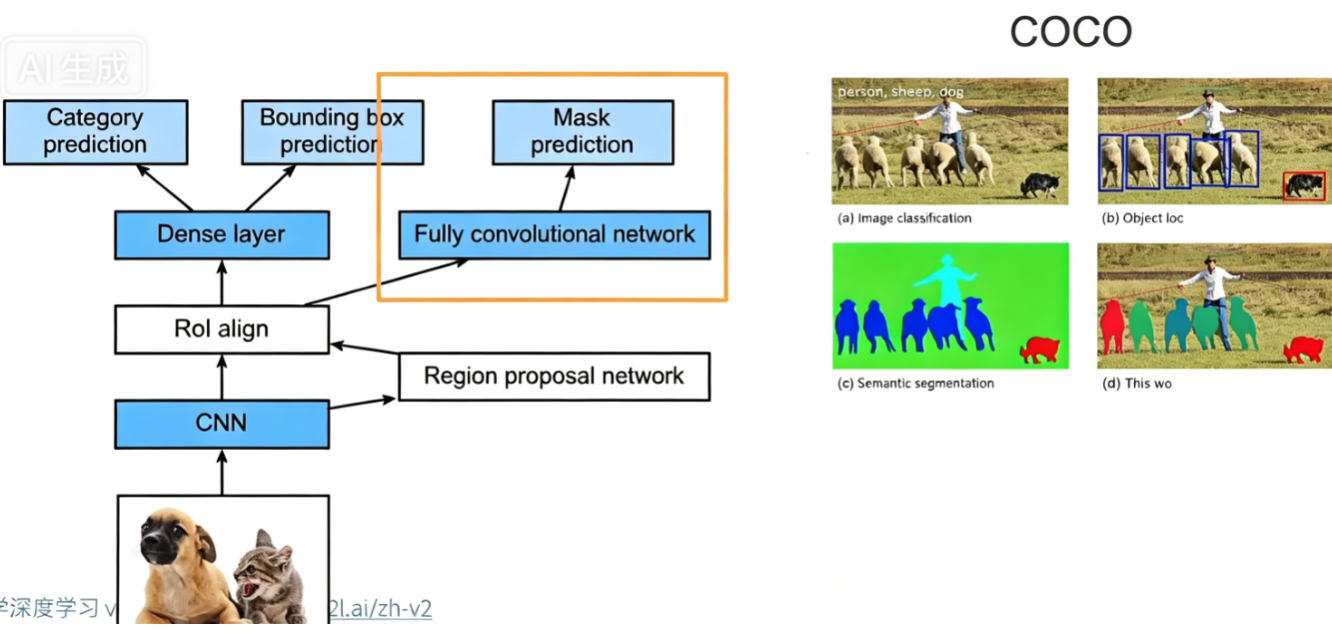

(1) 整体流水线：

① Backbone：利用 ResNet + FPN（特征金字塔网络）提取多尺度的高级特征图。

② RPN（区域生成网络）：筛选出可能存在物体的的候选区域（Rol）。

③ RolAlign层：对这些候选区域进行特征对齐和固定的尺寸裁剪。

④ 多任务分支：

a)分支1：传统的分类与边界框回归。

b)分支2：Mask分支，采用全卷积网络（FCN）对每个Rol预测一个像素级的二进制掩码。

(2) 核心技术一：Rol Align（彻底解决像素级错位）

这是Mask R-CNN最具技术含量的创新。这之前的 RolPooling 在做目标检测（画框）时没问题，但在做实例分割（精准到像素的抠图）时却是个灾难。

为什么RolPooling不行?

RolPooling包含两次量化（取整）操作：

候选框边界通常是浮点数，RolPooling会直接四舍五入或向下取整。

将候选框划分为 $n\times m$ 的网格时，如果无法整除，会再次取整。

两次取整会导致特征图与原始图像之间产生像素级的位置偏差，通常会有几像素~十几像素的移动。这对于只需要画个大概框的检测任务影响不大，但对于需要精细勾勒边缘的分割任务，错位直接导致边缘模糊甚至崩塌。

RolAlign如何解决？

RolAlign彻底取消了量化取整：

无论边界还是网格划分，全程保留浮点数（比如保留 $4.28$）。

在每个网格内部，均匀采样 4 个坐标点。

利用 双线性插值（Bilinear Interpolation） 算法，通过周围的整数像素点计算出这 4 个采样点的精确特征值。

最后对这 4 个点做 Max Pooling（最大池化）得到该网格的值。

结果：RoIAlign 实现了特征与原图的完全对齐，直接让分割准确率（AP）获得了质的飞跃。

(3) 核心技术二：解耦分类与分割

早期的分割尝试（如 FCIS）在预测掩码时，会同时让掩码去预测类别（比如：这个像素是猫、那个像素是狗）。这会导致不同类别之间产生竞争，效果很差。

Mask R-CNN 提出了一个非常聪明的解耦策略：

Mask 分支不对类别进行竞争。如果数据集中有 $K$ 个类别，Mask 分支会对每个 RoI 独立输出 $K$ 个通道的单色掩码（每个通道代表一类，尺寸为 $m\times m$ ）。

最终哪个通道的掩码起作用？由分类分支（Classification Head）说了算。如果分类分支说这个框里是“猫”，那我们就只取出第“猫”个通道的掩码，其余通道丢弃。

这种将空间解耦（Mask 分支只管形状）与类别解耦（分类分支只管是谁）的设计，大大减轻了网络的学习负担。

Mask R-CNN 的美感在于它的优雅和简洁。它没有发明什么奇奇怪怪的复杂结构，而是把当时最好的目标检测（Faster R-CNN）、最好的语义分割（FCN）以及最精细的特征对齐（RoIAlign）完美地融为一体。

1.5 Caascade R-CNN（级联 R-CNN）

核心思想：传统的检测器通常只用一个固定的 IoU 阈值（比如 0.5）来定义正负样本。IoU 低了模型噪声多，高了模型容易过拟合。Cascade R-CNN 通过串联多个检测头，阈值逐级提高（如 0.5 -> 0.6 -> 0.7），前一步的输出作为下一步的输入。
特点：大幅提升了定位精度，是各类 CV 竞赛中刷新双阶段模型最高分数的常客。

小结

R-CNN是最早也是最有名的一类基于锚框的CNN的目标检测算法，随后Fast/Faster R-CNN持续提升性能；Faster R-CNN 和Mask R-CNN是在求高精度的场景下的常用算法。

2 One-Stage 算法

单阶段算法没有独立的候选区域生成步骤，而是直接在输入图像的各个位置上进行密集的分类和边界框回归。

2.1 YOLO系列

YOLO：You Only Look Once，是工业界应用最广、名气最大的算法系列。核心思想：一次看完整张图片，直接预测目标。

(1) YOLOv1 - YOLOv3 (经典奠基)：将图片划分为 $S \times S$ 的网格，每个网格直接负责预测边界框和类别概率。YOLOv3 引入了多尺度预测（FPN 思想）和 DarkNet-53 骨干网络，成为了速度与精度的完美平衡点。

YOLO v1：把图片划分网络，例如7×7，每个 grid 负责预测 bbox+class，对于小目标比较困难，因为当一格有多个目标时，算法只能预测一个。

YOLO v2：改进Anchor Box，提前设计好锚框（细长框、正方形框、大框），模型学习调整 anchor 以接近真实框。（加入BatchNorm、更高分辨率以及Darknet-19）

YOLO v3（经典）：引入多尺度检测——大尺度检测小目标、中尺度、小尺度检测大目标。

(2) YOLOv4 - YOLOv5 (工程落地巅峰)：引入了大量的数据增强（Mixup, Mosaic）、更强的特征融合网络（PANet）以及自适应锚框计算。YOLOv5 凭借极低的部署门槛、丰富的部署工具链，成为了至今工业界最常用的版本之一。

(3) YOLOv8 - YOLOv11 & YOLO-World (现代演进)：后续版本（由 Ultralytics、美团等团队持续迭代）转向了 Anchor-Free（无锚框设计），直接预测物体的中心点和宽高，更加轻量更快，进一步精简了模型；而 YOLO-World 等更是引入了开放词汇检测（输入任意文本即可检测对应物体）。

- Anchor-free算法

在目标检测领域，Anchor-free的兴起是近年来最重要的一次技术范式变革。传统的检测器（Faster R-CNN，YOLO v3/v4，SSD）极度依赖Anchor-based（基于锚框）的设计，存在诸多痛点。

为什么要干掉Anchor(痛点)？

超参数极其敏感，全凭人工经验：需要手动设计Anchor的scale和aspect ratio。如果检测任务从“检测行人”变到“检测细长管道”，这些超参数必须全部重新设计和调优。

极端的正负样本不均衡：为了保证覆盖率，网络会在一张图上铺设成千上万个（甚至几十万个）候选框，但其中真正包含物体的正样本屈指可数，绝大多数都是背景（负样本）。这浪费了大量的计算资源和显存。

NMS计算冗余：由于Anchor铺的太密，模型会输出海量重叠的预测框，后续必须依赖复杂的NMS算法进行后处理滤除，这成为了实时检测的算例瓶颈。

Anchor-free的两大主流实现路径

为了彻底Anchor，科学家们探索出了两条截然不同的但同样高效的路线：基于关键点（Keypoint-based）和基于中心点/像素（Center-based）。

(1) keytpoint-based

将目标检测任务转换为姿态估计，或关键点任务估计。它不再寻找“框”而是寻找框的“角点”。

CornerNet(2018)

核心思想：将物体边界框检测为一对关键点——左上角和右下角。

工作原理：网络输出左上角和右下角两张热力图，并预测一个嵌入向量Embedding。若两个角点的嵌入向量距离很近，说明它们属于同一个物体，从而将它们配对成框。

CenterNet(2019)

核心思想：既然找到两个角点还需要配对，不如直接找物体的中心点。

工作原理：网络只预测一个点——物体的中心热力图。一旦确定了中心点，网络再在每个中心点位置直接回归出物体的宽度和高度（W，H）。

(2) Center-based

保留了类似语义分割的密集预测模式。它对特征图上的每一个像素点进行分类和回归。

FCOS(Fully Convolutional One-Stage, 2019)：

核心思想：彻底将目标检测与语义分割统一。

工作原理：对于落在物体边界框内部的每一个像素点，网络直接预测该点到边界框四个边界的距离 $(l, t, r, b)$ 。

Center-ness（中心度）：由于靠近物体边缘的像素预测的框通常不够准，FCOS引入了一个“中心度”分支，它计算相似点离物体中心点的距离，距离越近权重越高，用来在后处理中抑制边缘像素产生的劣质框。

为什么 YOLO 也全面倒向 Anchor-free？

① 标签分配策略的进化

早期Anchor-free方法虽然简单，但精度干不过精心调参的Anchor架构。后来发明的更高级的动态标签分配策略（如SimOTA、Task-Aligned Assigner），不再机械地通过IoU阈值来决定哪个像素负责哪个物体，而是根据模型当前的预测表现，动态地将物体分配给最合适的像素，这让 Anchor-free的精度彻底超越了Anchor-based。

② 回归损失函数的改良

传统的距离回归易受尺度影响。现代检测器引入了GIoU/DIoU/CIoU损失，以及DFL（Distribution Focal Loss，分布焦点损失）。DFL不再让网络直接回归一个生硬的绝对数值，而是预测边界位置的概率分布，这让无锚框检测在面对模糊边界、遮挡物体时，定位精度甚至远超传统锚框。

2.2 SSD（Single Shot Detector）

SSD（Single Shot MultiBox Detector） 是由 Wei Liu 等人在 2016 年提出的一种经典单阶段（One-Stage）目标检测算法。

前言：在它诞生之前，目标检测领域面临着两难的选择：要么选择以 Faster R-CNN 为代表的双阶段算法（精度高，但速度慢，无法做到实时）；要么选择 YOLOv1 这样的单阶段算法（速度极快，但精度低，尤其是对小物体几乎测不准）。

核心思想：结合了YOLO的速度和Faster R-CNN 的Anchor机制。它最大的特点是多尺度特征检测——在网络的不同深度的特征图上分别进行检测。（浅层）大分辨率检测小目标，（深层）小分辨率检测大目标。

特点：对小物体的检测效果明显好于早期的 YOLOv1/v2，但在今天已被现代 YOLO 系列全面超越。

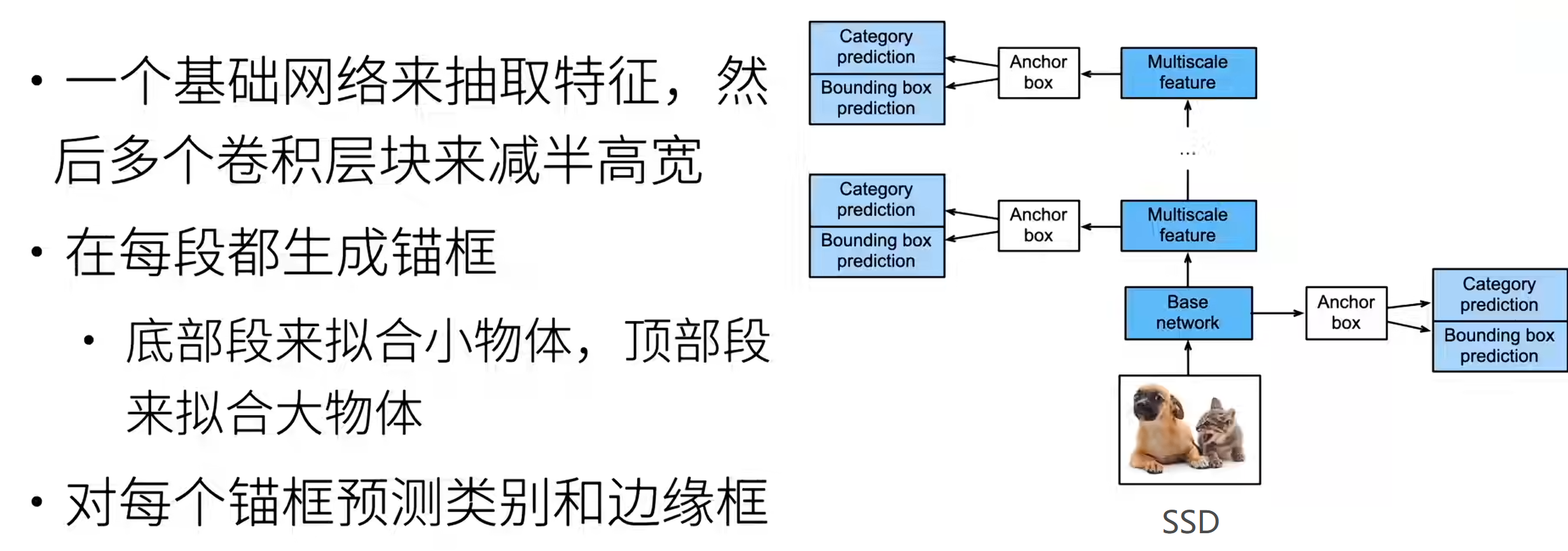

核心网络架构

SSD的创新在于其多尺度检测机制。

整个网络结构主要由3部分组成：

① Backbone(主干特征提取网络)

SSD默认使用VGG-16作为基础分类网络（在后来的改进版或轻量化版本中，也常替换为Mobile或RseNet）

作者去掉了VGG-16的全连接层（F6、F7），将其改写为卷积层（Conv6、Conv7），从而使网络能够接受任意分辨率的输入。

② Extra Features(级联的附加卷积层)

在 VGG-16 之后，SSD 额外接了数个逐渐缩小的卷积层（如 Conv8、Conv9、Conv10、Conv11），目的是为了提取不同分辨率的特征图。

③ 多尺度预测

网络在向下传播的过程中，会挑选出 6 个不同尺度 的特征图（例如在 $300 \times 300$ 输入下，特征图大小分别为 $38 \times 38$ , $19 \times 19$ , $10 \times 10$ , $5 \times 5$ , $3 \times 3$ , $1 \times 1$ ）并行进行预测：

小结

SSD通过单神经网络来检测模型，以每个像素为中心产生多个锚框，在多个段的输出上进行多尺度的检测。

2.3 RetinaNet（解决单阶段痛点）

核心创新：Focal Loss（焦点损失函数）。单阶段算法之前准确率不如双阶段，核心原因在于“正负样本极度不均衡”（背景区域远多于有物体的区域）。

原理：Focal Loss 通过数学公式降低了大量易分类负样本（普通背景）的损失权重，让模型把注意力集中在那些高难度的、真正包含物体的区域。

3 Transformer（DETR系列）

2020 年以后，Transformer 席卷计算机视觉。目标检测也迎来了革命性的改变。

3.1 DETR（DEtection TRansformer）

核心思想：由 Facebook 提出的 端到端（End-to-End） 目标检测器。它彻底干掉了传统检测算法中极其恶心的两个部分：Anchor（锚框） 和 NMS（非极大值抑制后处理）。

工作原理：将图像特征展开成序列送入 Transformer En-Decoder，使用一组固定数量的“物体查询（Object Queries）”去图像里探查物体，最后通过二分图匹配（Bipartite Matching）直接输出最终的边界框。

缺点：收敛极慢（往往需要训练几百个 Epoch）。

3.2 DINO-DETR 与 RT-DETR

DINO-DETR：通过引入对比学习、改进查询初始化等手段，解决了 DETR 家族收敛慢、小物体检测差的死穴，在 COCO 数据集上疯狂霸榜。

RT-DETR (Real-Time DETR)：由百度提出。通过优化跨尺度特征交互，首次将 Transformer 检测器的速度提升到了实时级别，在保持高精度的同时，推理速度直接硬刚 YOLOv8。

总结

目标检测技术历经传统方法和深度学习两个阶段，目前主流算法分为三类：双阶段、单阶段和Transformer系列。

算法家族	代表作	优缺点	适用场景
双阶段 (Two-Stage)	Faster R-CNN, Cascade R-CNN	优：定位精度极高，小物体好。缺：速度慢，难以部署在嵌入式端。	医疗影像、遥感图像、对速度要求低的精密工业质检。
单阶段 (One-Stage)	YOLOv5/v8/v10, SSD, RetinaNet	优：速度极快，端侧部署生态完美（如 TensorRT, NCNN）。缺：极端密集场景易漏检。	自动驾驶、安防监控、手机端实时App、工业流水线快速检测。
Transformer	DETR, RT-DETR	优：无需调参 Anchor，天生具备全局视野，上限极高。缺：训练吃显存，传统硬件部署需适配。	前沿学术研究、算力充沛且追求极致泛化性能的场景。
