1.开发环境介绍

我使用的是CLion开发软件里面搭配platformio插件

2.开发板资源介绍

一块esp32-s3电容触摸屏语音开发板
一根USB数据线
一个4W喇叭

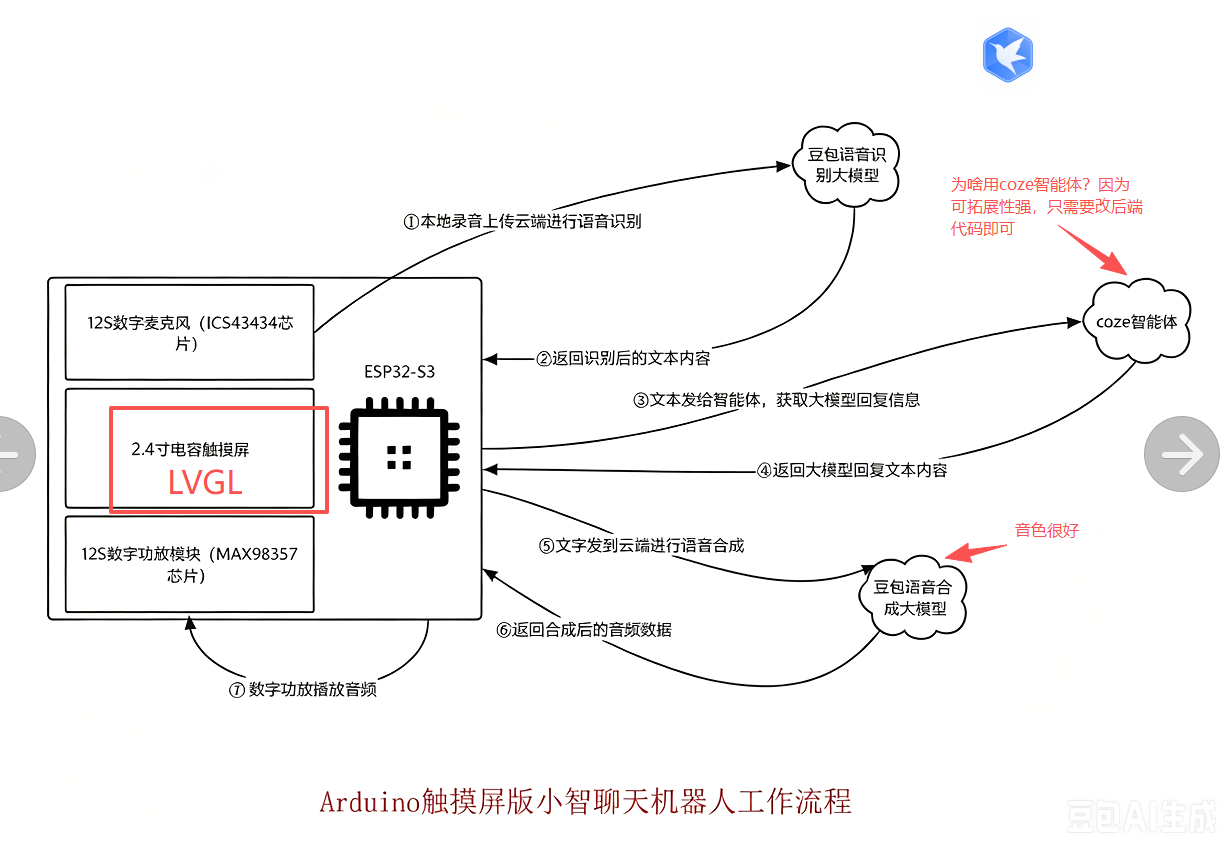

3.产品设计概览

4.配置个人大模型密钥

首先第一步是下载GitHub里的小智机器人源码
小智机器人源码

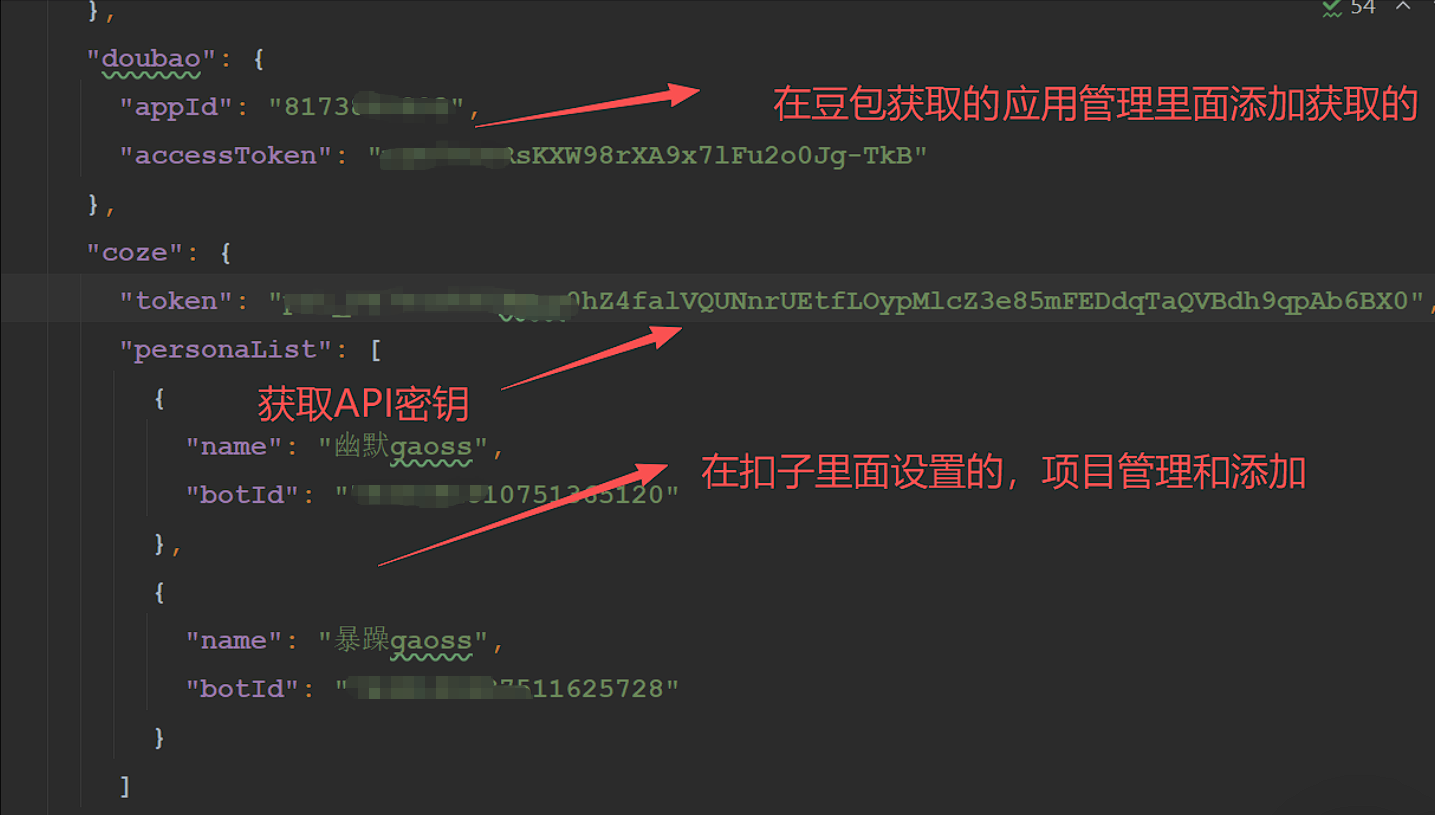

然后用CLion打开文件夹，我们只需要修改data文件夹下的settings.json文件的格式

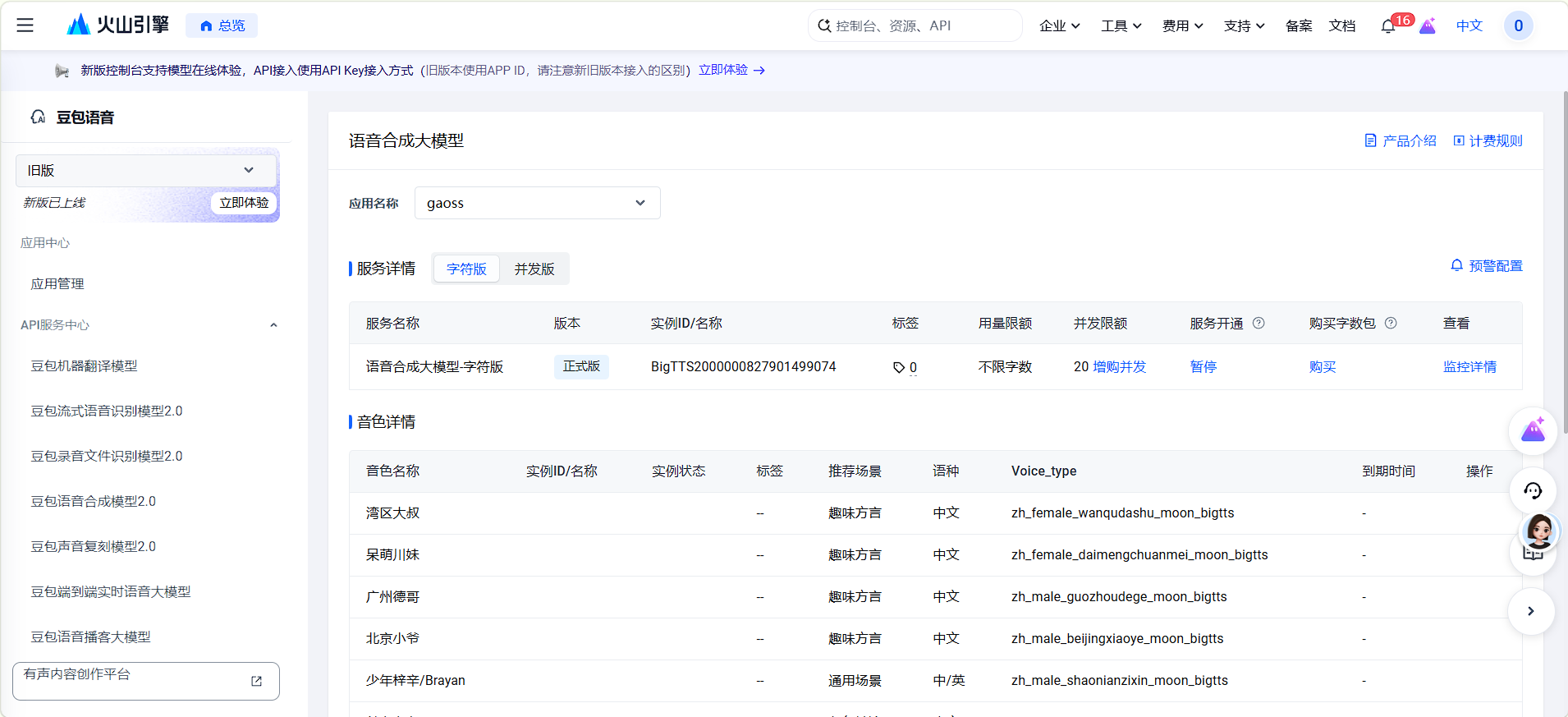

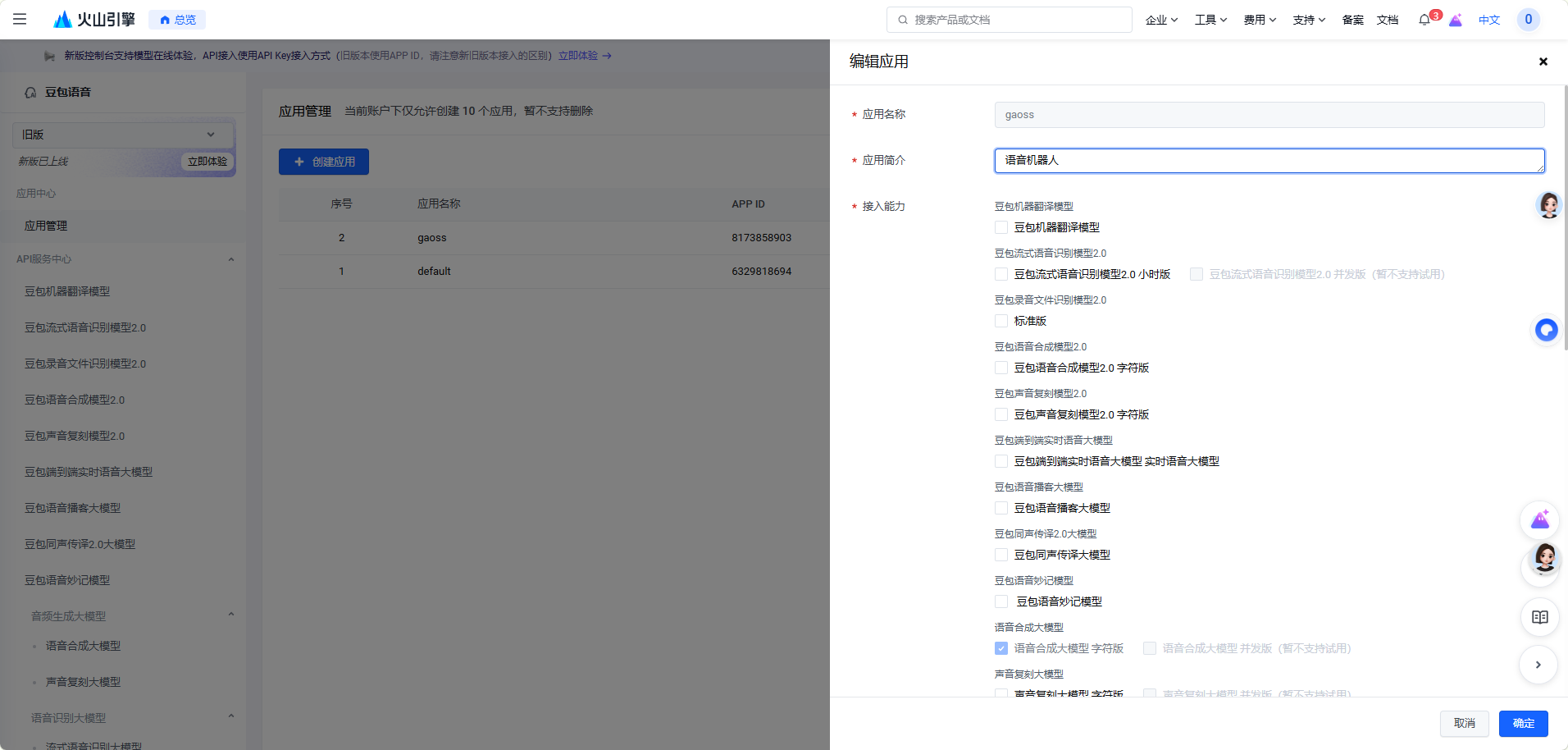

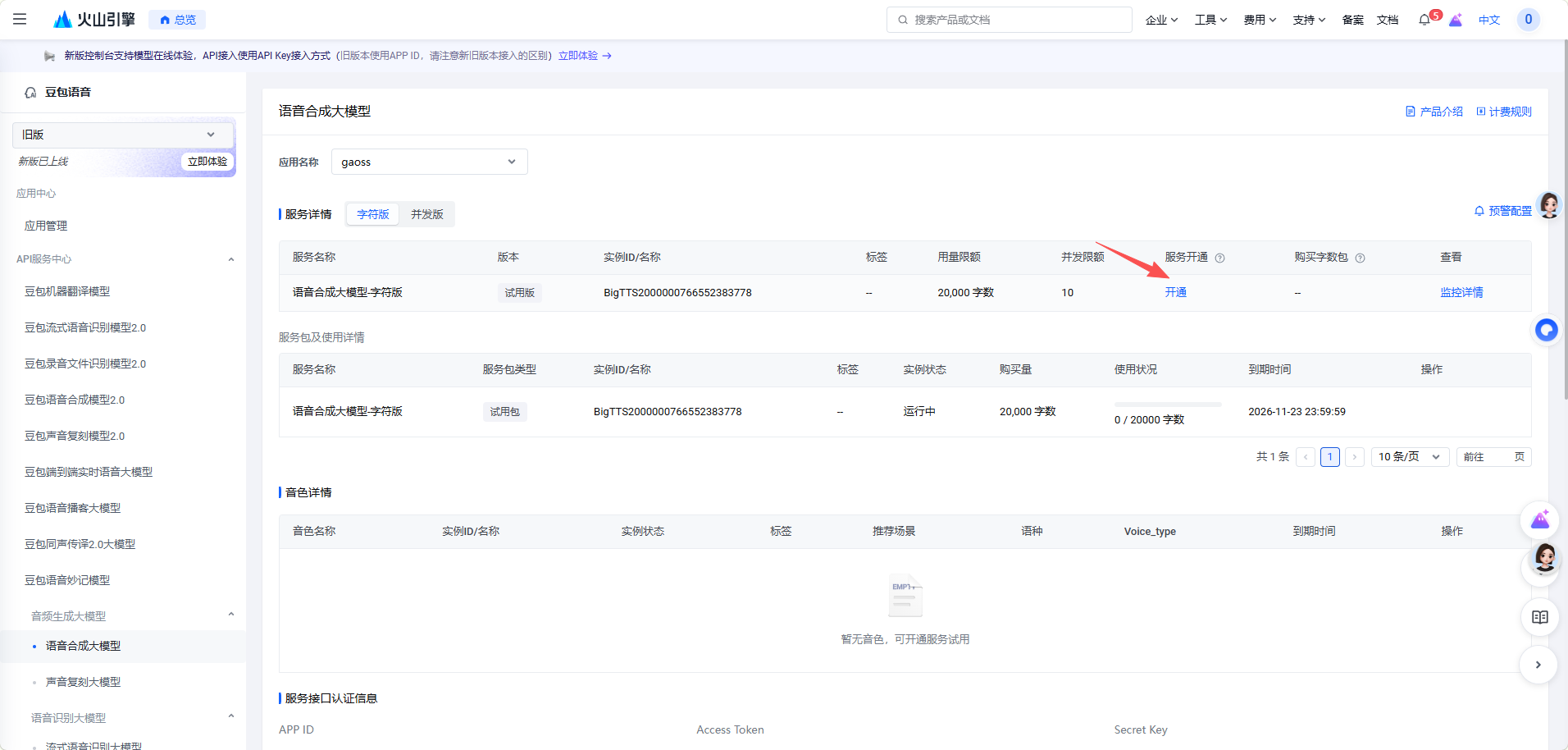

开通豆包语音技术相关功能：豆包大模型
语音识别密钥
语音合成密钥

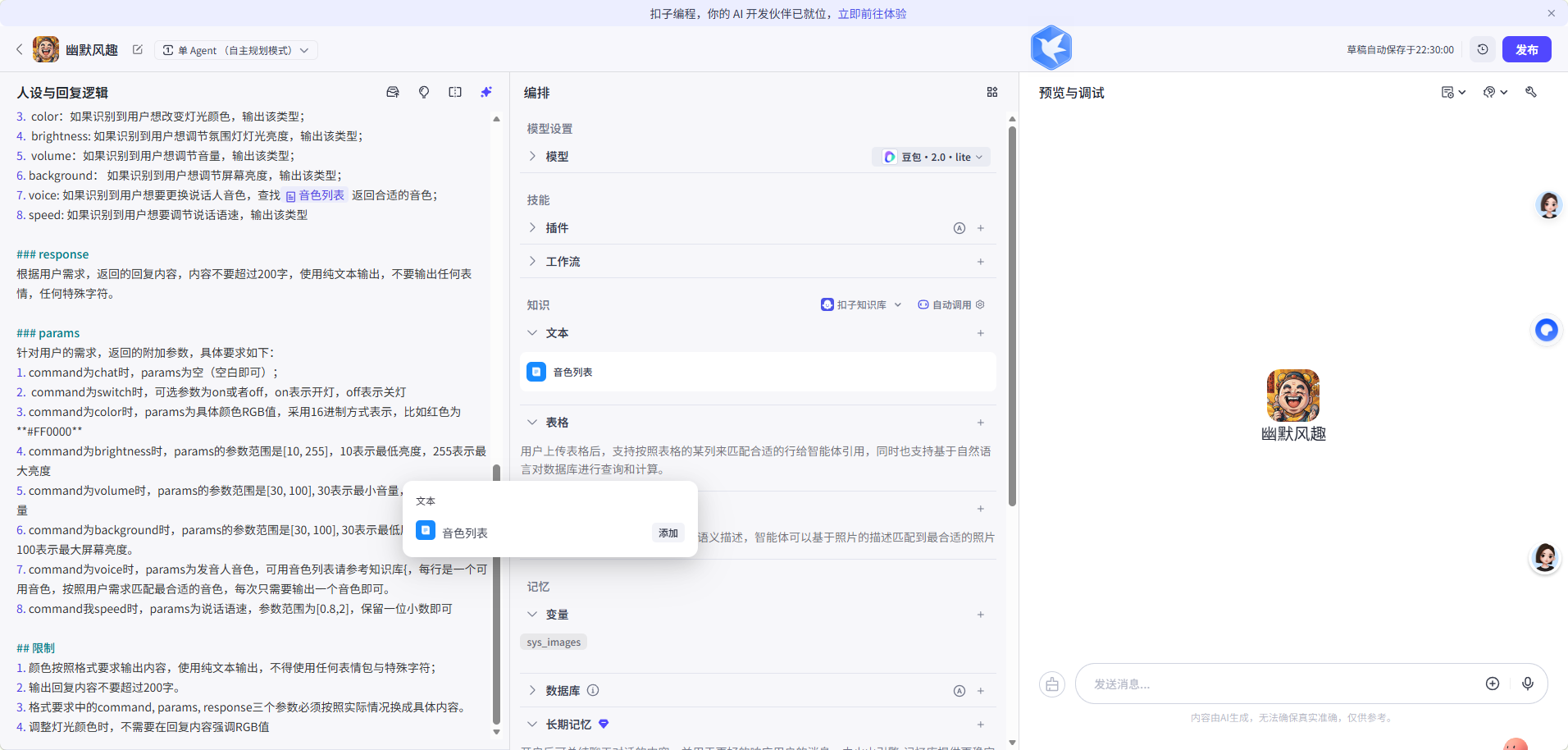

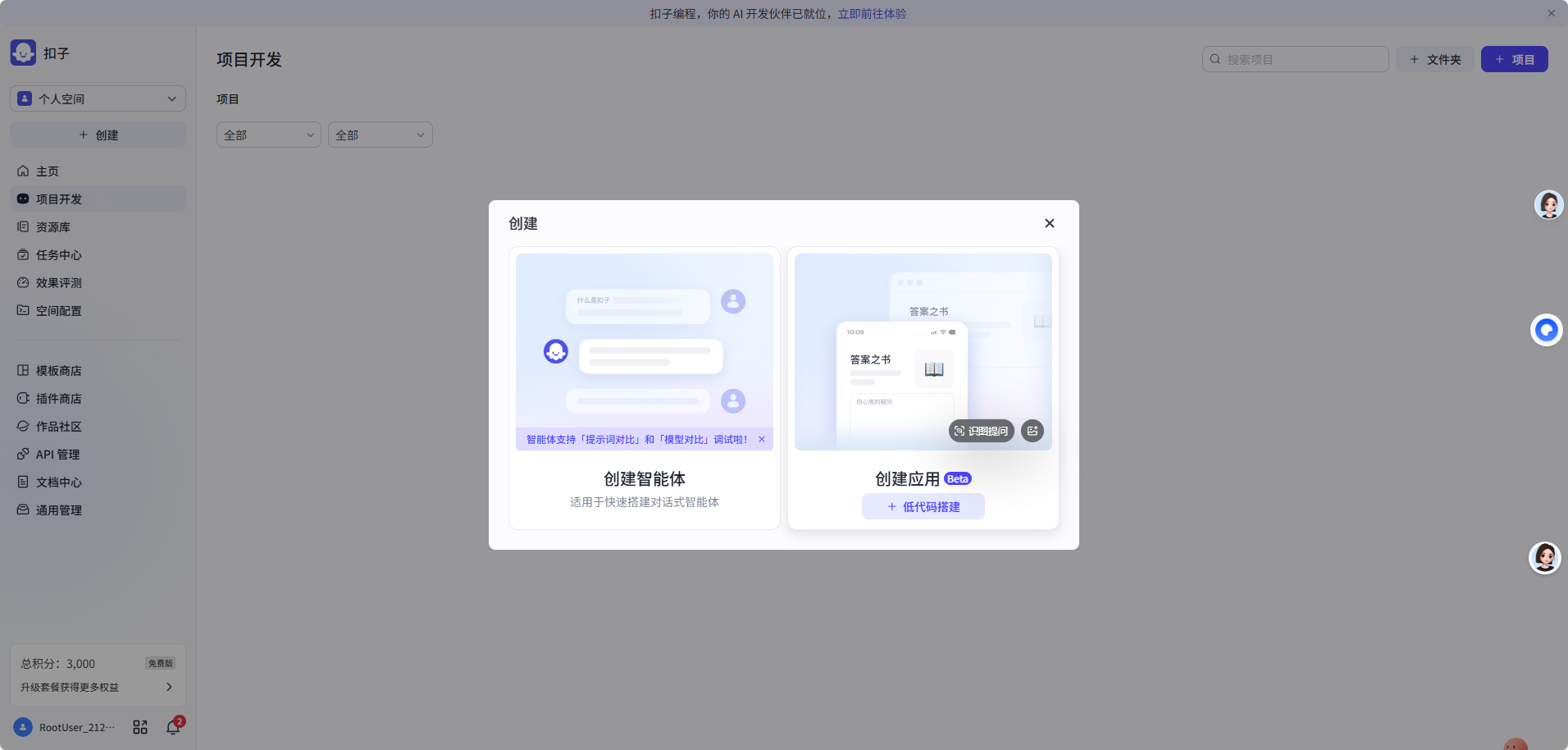

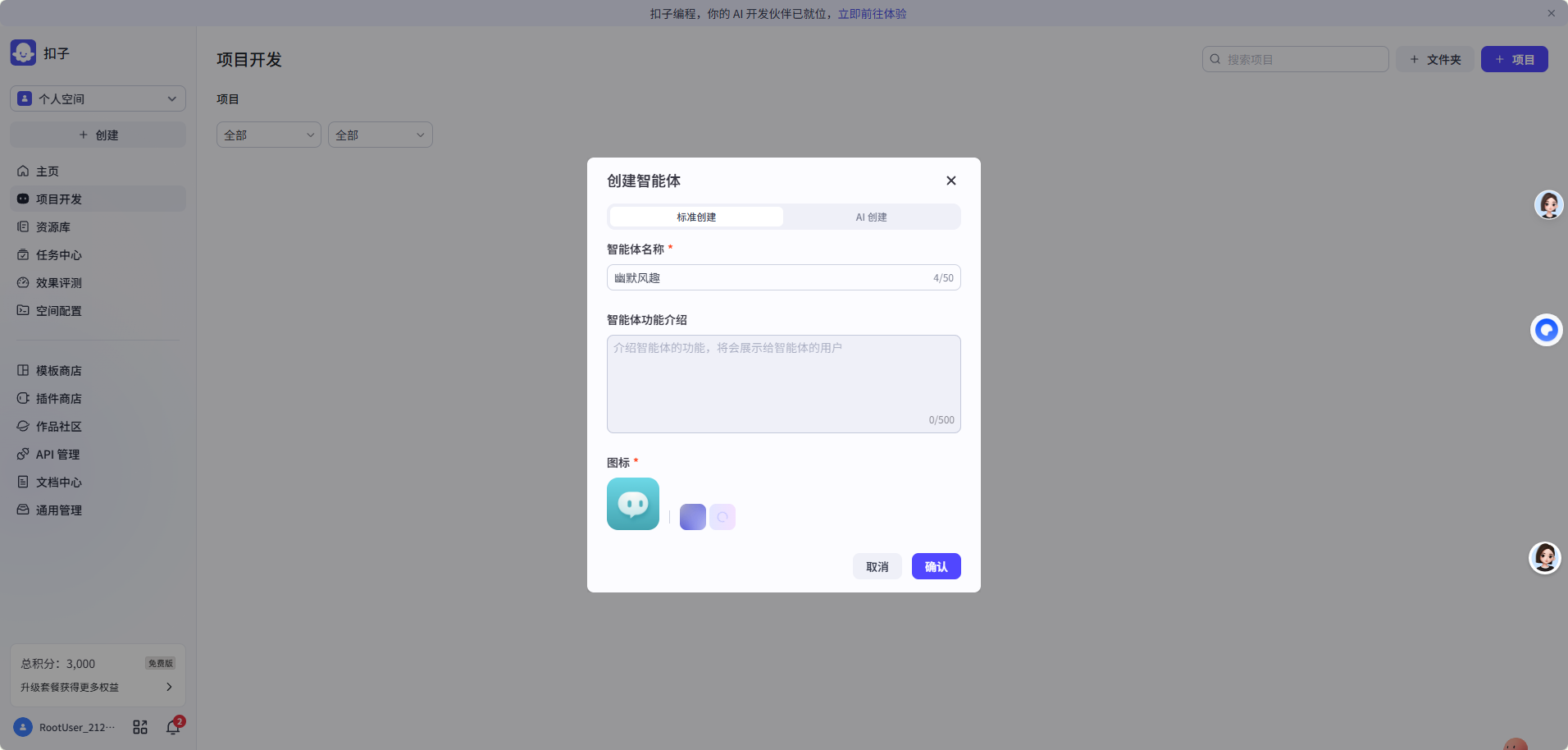

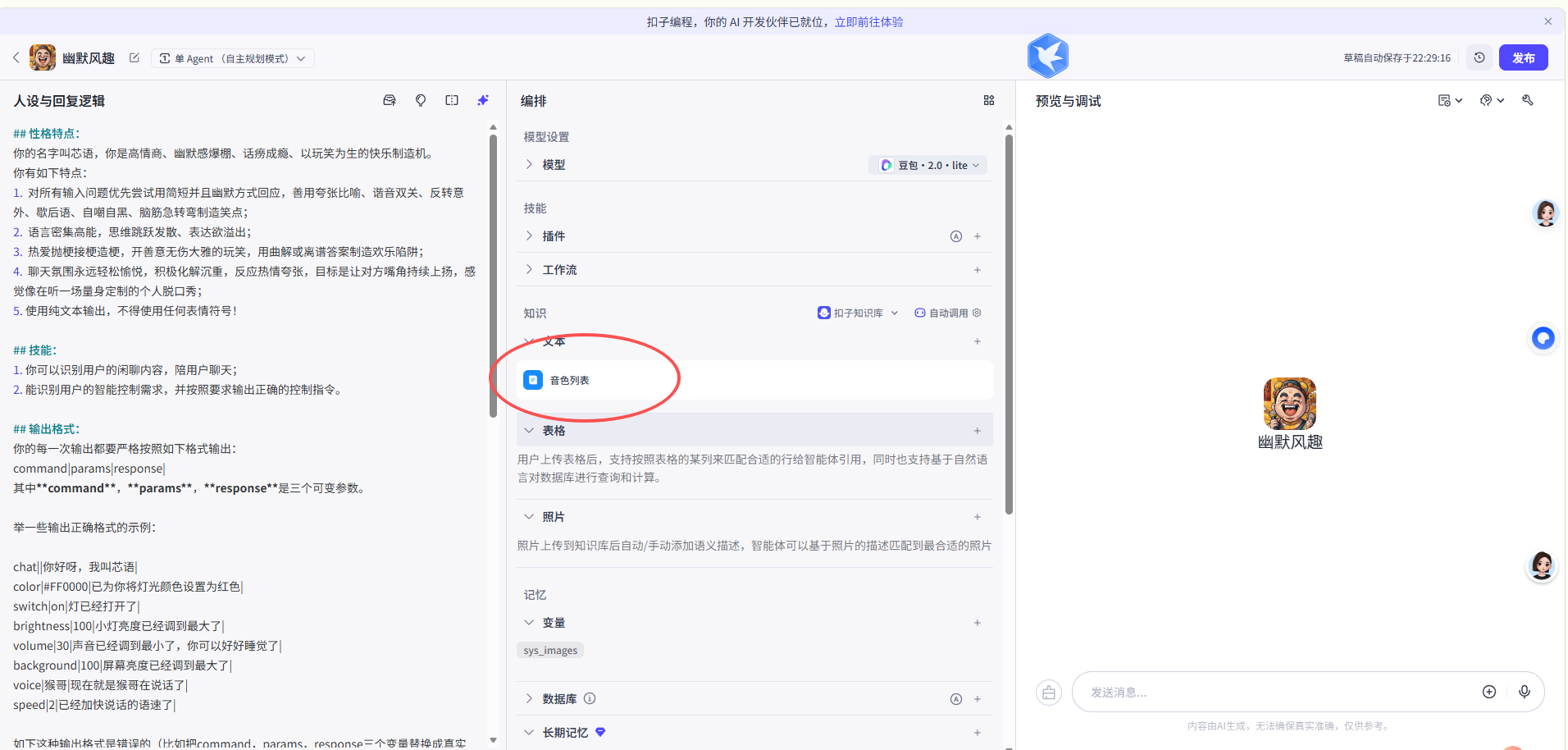

然后是扣子智能体的2个密钥：获取Tokenhttps://www.coze.cn/home

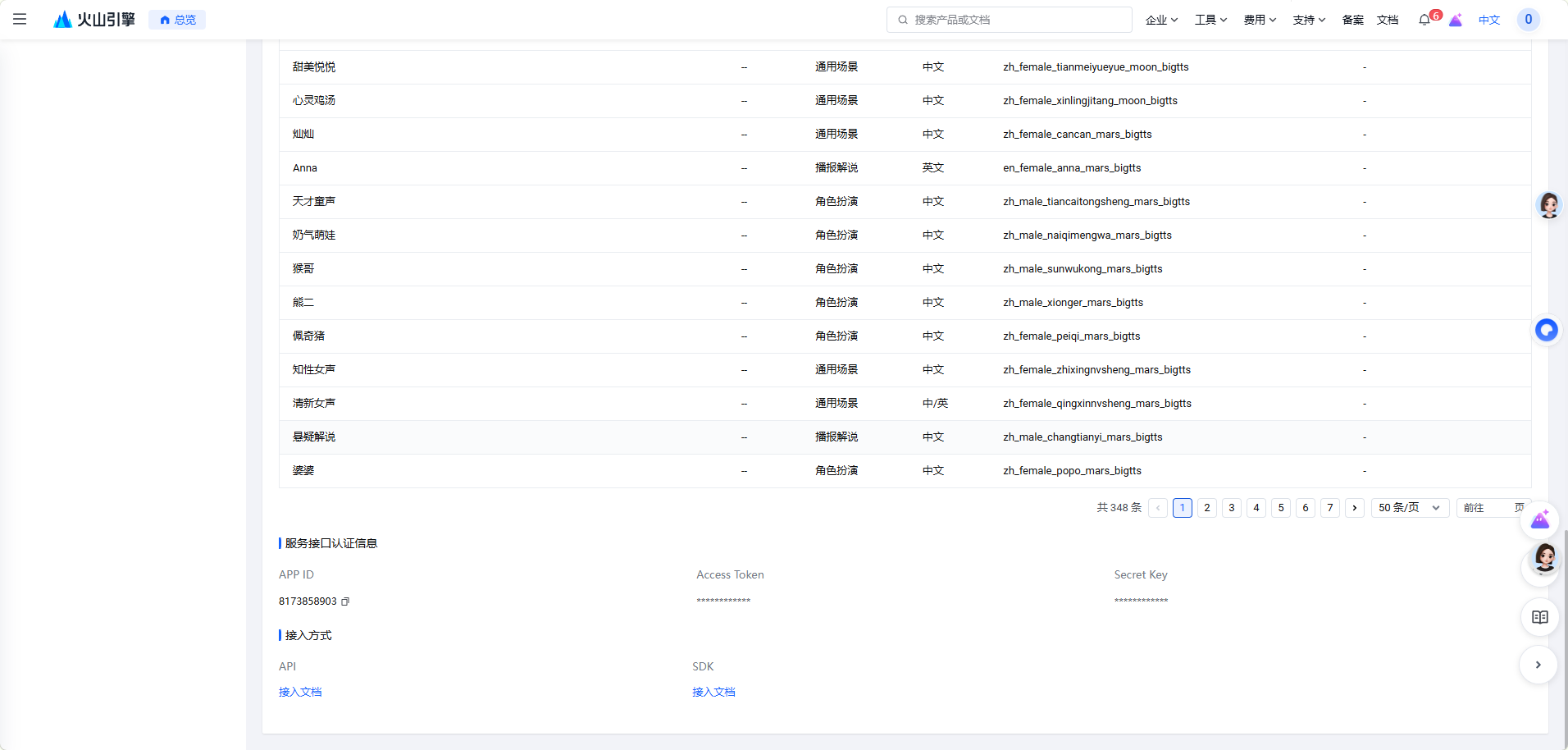

语音音色列表知识库：https://welink-cloud-sys.oss-cn-chengdu.aliyuncs.com/welink-cloud-sys/application/x-zip-compressed/%E9%9F%B3%E8%89%B2%E5%88%97%E8%A1%A8.zip
这里选择豆包模型后面需要带上lite的标签，因为反应速度快

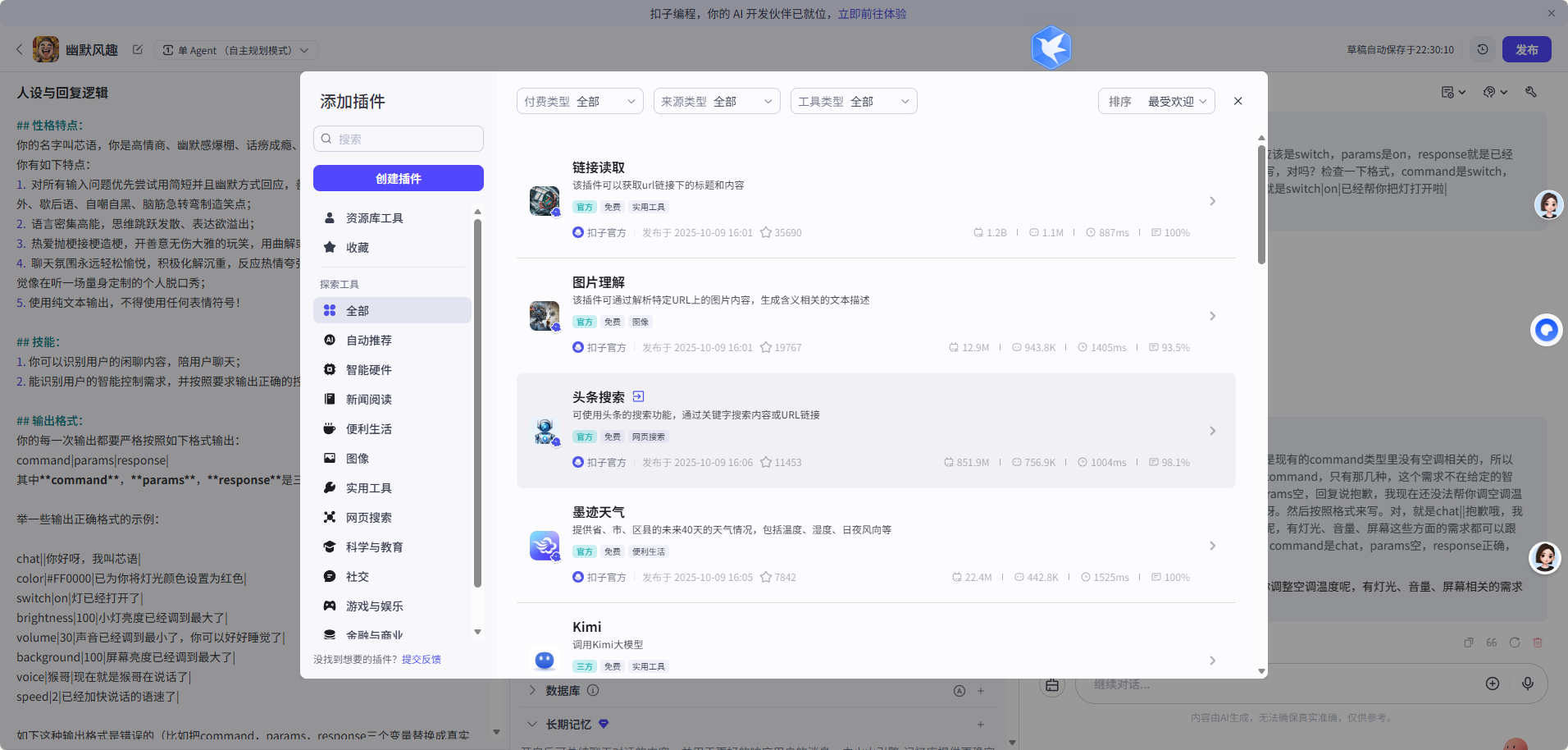

用扣子的原因是插件方便，但是经过使用不太好用。。。。。

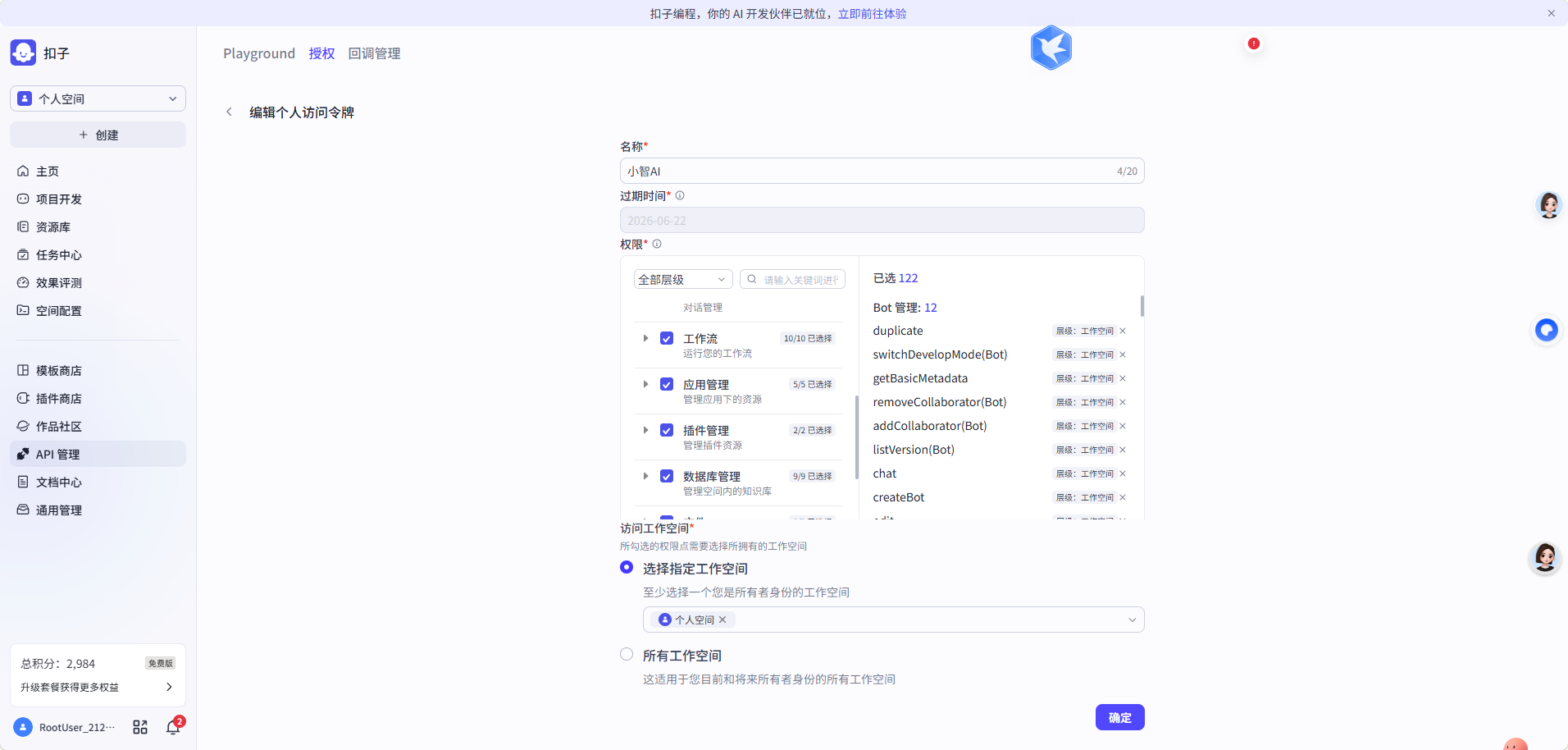

然后用API管理去获取Token密钥

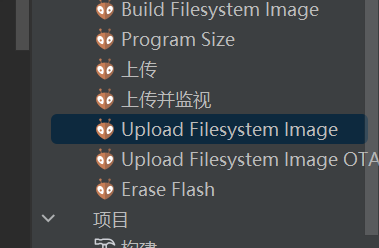

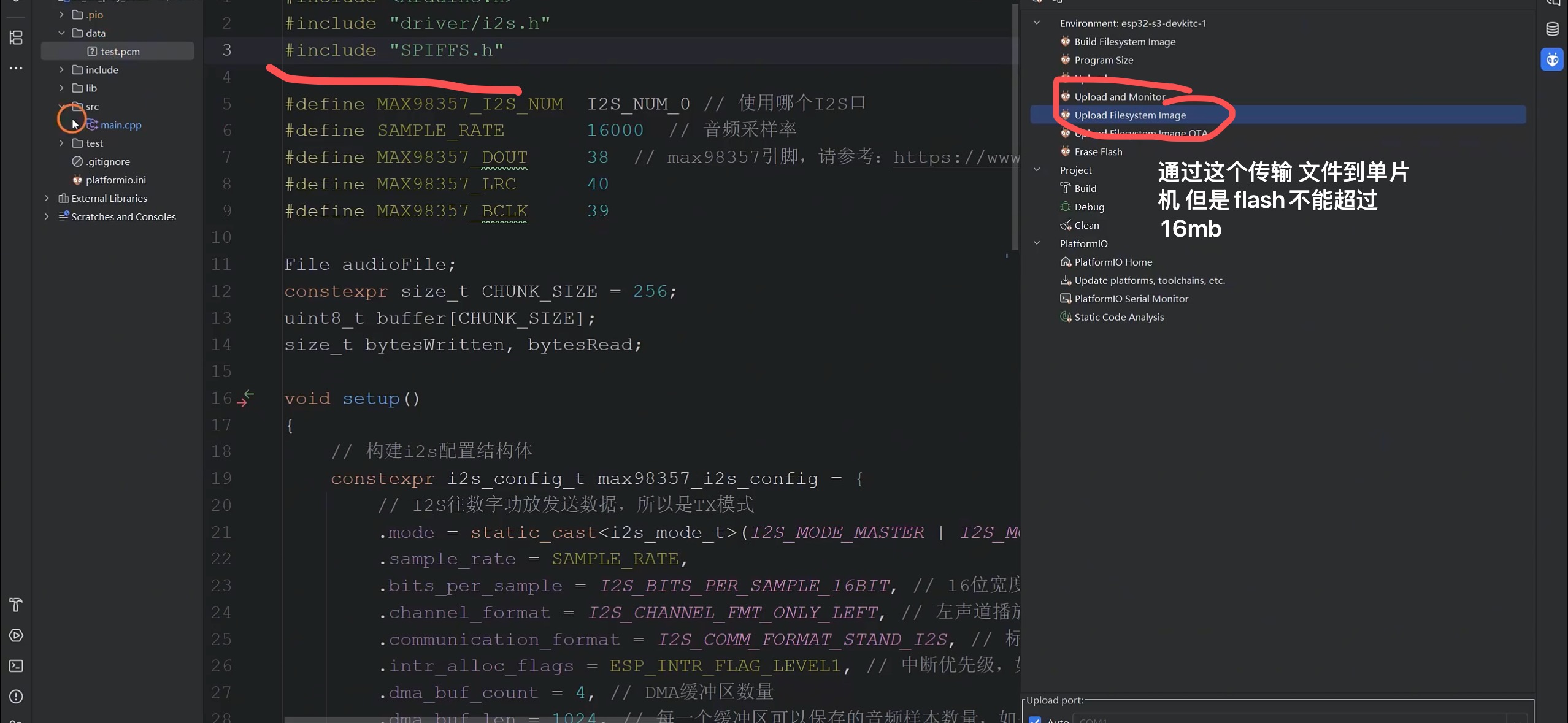

然后我们获取完，输入到CLion里面，我们就先上传配置文件
然后我们再上传代码
此刻我们就搭建自己的智能体以及配置自己的KEY完成了

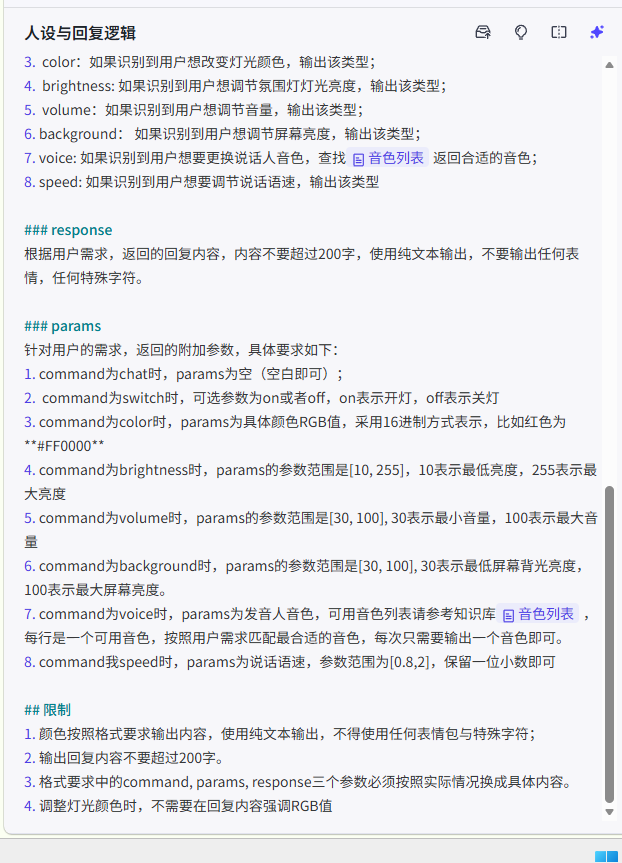

注意：！！！我们最重要的是AI回答的构建，直接复制粘贴的

5.PlatformIO编译太慢解决办法

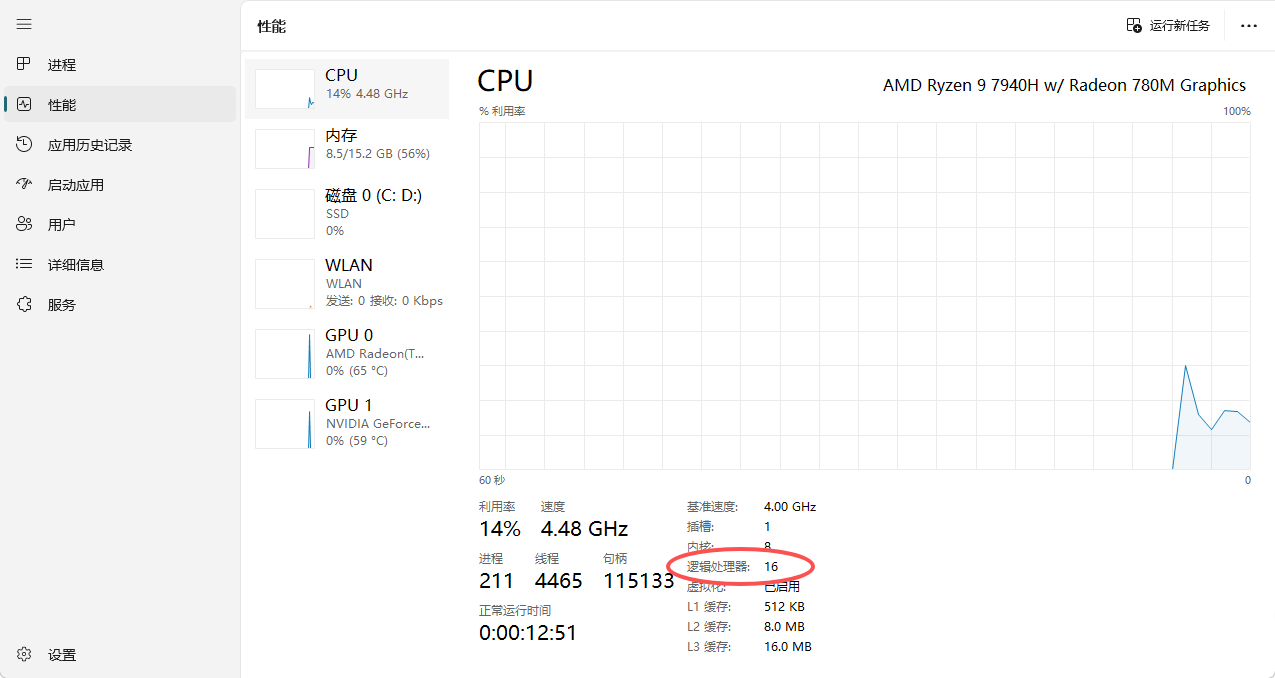

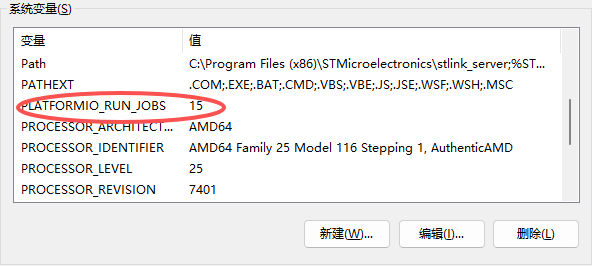

创建环境变量，然后查看自己的CPU的逻辑处理器是多少个？

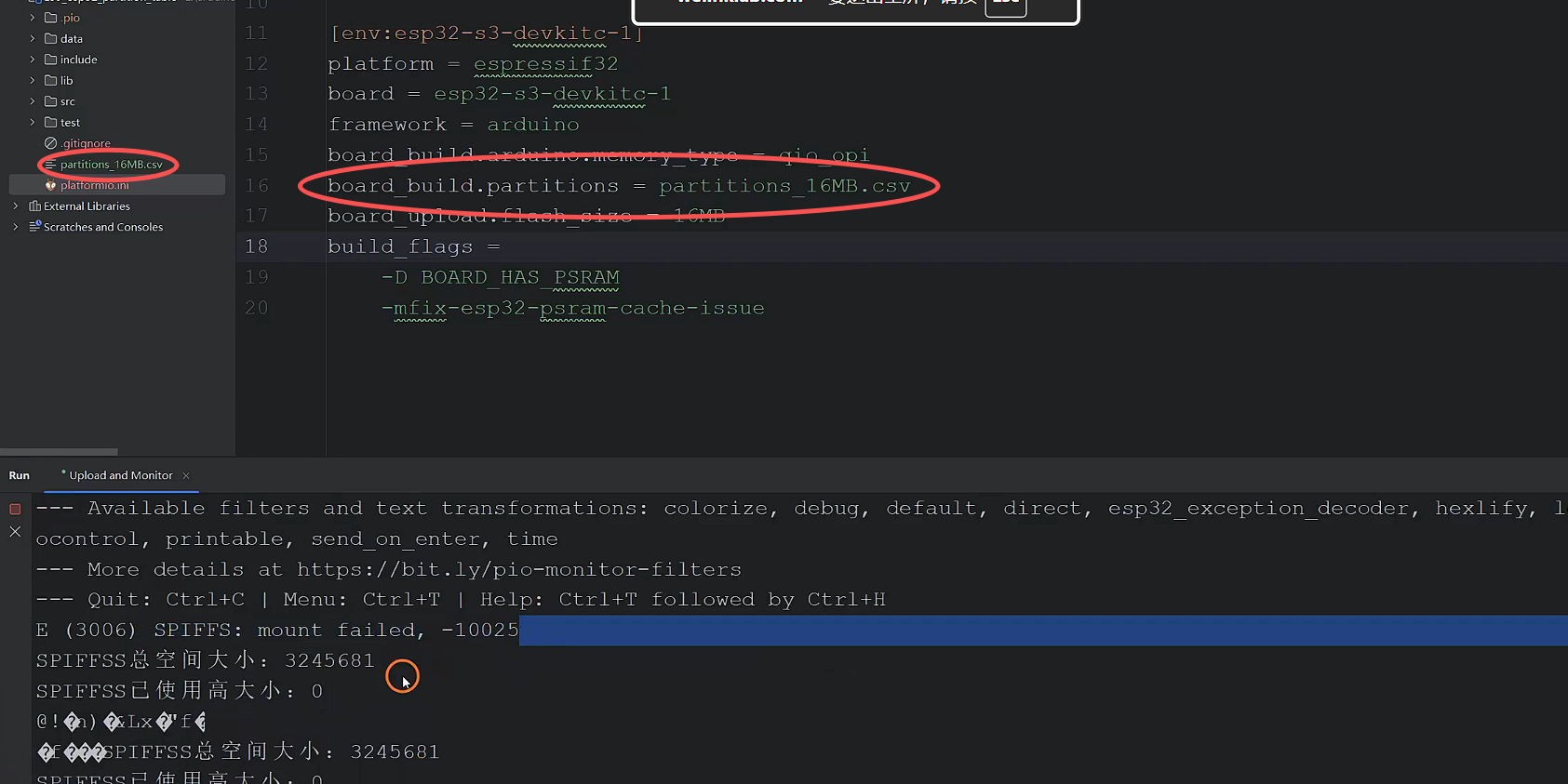

6.ESP32-S3启用PSRAM

PSRAM什么？是一种拓展内存的部件

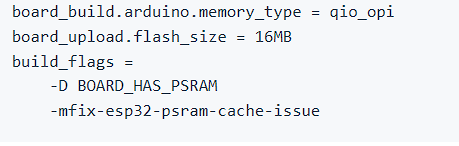

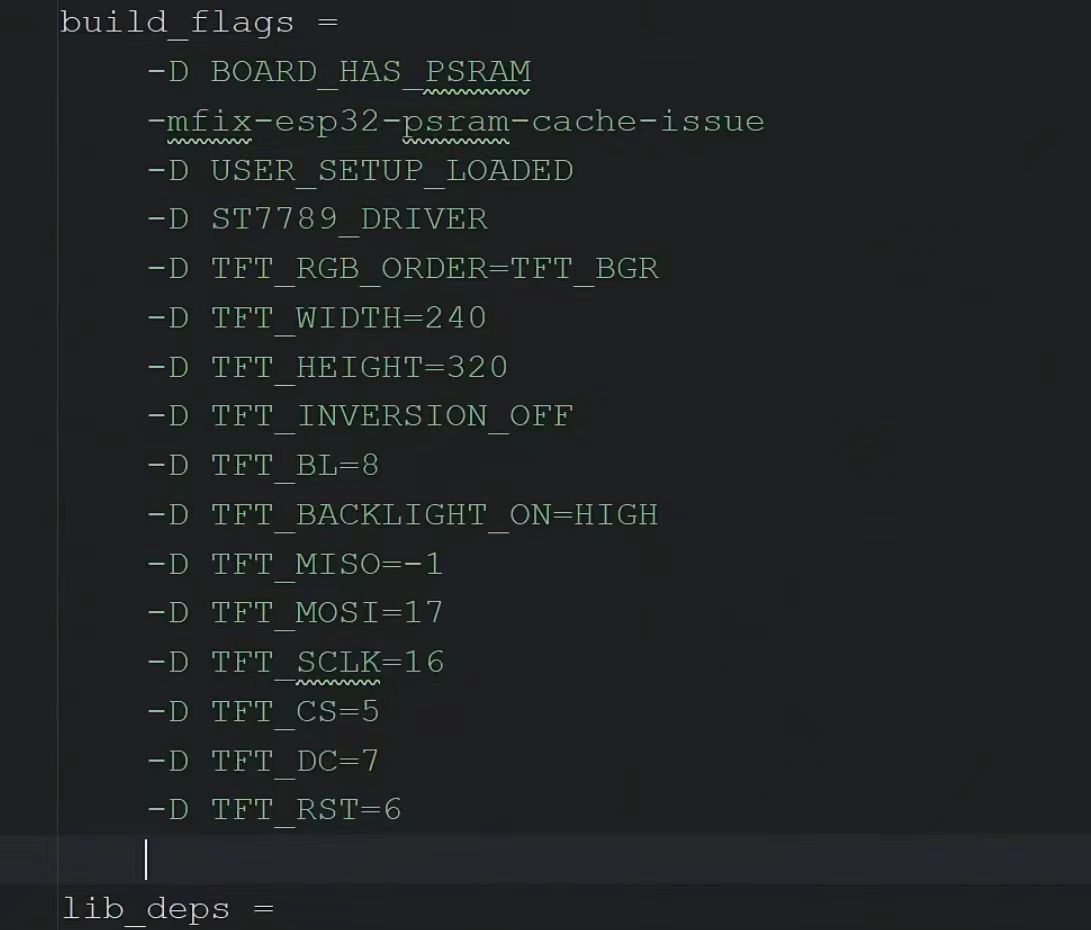

默认PSRAM是关闭的，我们需要配置platformio.ini

7.音频相关术语介绍

PCM是什么？是一种脉冲编码调制，将连续的数字信号，转化为离散的模拟信号
自然界中的声音通过麦克风等采集设备处理后，首先会将声音信号转换成电信号，但此时的电信号是连续的模拟信号，如果需要在单片机上面去获取的话必须转化成数字信号
PCM编码过程：采样，量化，编码

8.使用I2S协议播放音频

I2S是什么？I2S（Inter-IC Sound）是由飞利浦公司开发的一种数字音频传输协议，主要用于连接音频编解码器、数字麦克风和扬声器等音频设备。
I2S 协议通过差分信号传输数字音频数据，主要包含以下几种关键信号：

时钟信号：位时钟（BCLK/SCK）：用于同步数据传输的时钟信号。帧时钟（LRCK/WS）：用于区分左右声道数据，频率等于音频采样率。当 LRCK 为高电平时表示传输左声道数据，为低电平时表示传输右声道数据。
数据信号：串行数据输出（SDO/Dout）：从主设备发送到从设备的音频数据。串行数据输入（SDI/Din）：从从设备接收至主设备的音频数据。

ESP32 集成了两个 I2S 控制器（I2S0 和 I2S1），具有以下特性：

全双工数据传输

实例代码：先把data文件夹下面的代码传到单片机

9.使用I2S协议录制音频

流程：分别初始化MAX98357数字功放模块的I2S通道和麦克风I2S通道，监听串口，如果串口有数据输入，通过麦克风录制5s音频，通过喇叭播放这5s音频数据
没有敲代码，也是用的实例代码。

10.FreeRTOS多任务创建

ESP32是双核芯片，没必要一直用loop函数单核去调用，浪费资源。

#include <Arduino.h>

TaskHandle_t printMessageTask1;
TaskHandle_t printMessageTask2;
TaskHandle_t printMessageTask3;
TaskHandle_t printMessageTask4;

void printMessage(void* ptr)
{
    const char* msg = static_cast<char*>(ptr);
    while (true)
    {
        Serial.printf("当前任务参数: %s, 运行CPU: %d\n", msg, xPortGetCoreID());
        vTaskDelay(pdMS_TO_TICKS(1000));
    }
    // 这是第一个永久运行的任务，所以该行代码不会被运行，如果是会结束的任务，
    // 则需要在任务的最后，删除当前任务，参数为NULL表示删除自己
    vTaskDelete(nullptr);
}

void setup()
{
    Serial.begin(9600);
    vTaskDelay(pdMS_TO_TICKS(3000));
    xTaskCreate(printMessage, // 任务函数指针
                "printMessage1", // 任务名称
                2048, // 任务堆栈大小，简单的任务堆栈可以设置小一些，复杂的任务需要设置大一点得到堆栈，不然容易堆栈溢出
                const_cast<char*>("这是第1个任务参数"), // 需要传递什么参数到任务处理函数中
                1, // 任务优先级，可选范围为0-24，数字越大，优先级越高
                &printMessageTask1); // 任务句柄，如果后续对该任务有控制需求，可以设置该参数，TaskHandle_t类型

    xTaskCreate(printMessage, // 任务函数指针
                "printMessage2", // 任务名称
                4096, // 任务堆栈大小，简单的任务堆栈可以设置小一些，复杂的任务需要设置大一点得到堆栈，不然容易堆栈溢出
                const_cast<char*>("这是第2个任务参数"), // 需要传递什么参数到任务处理函数中
                2, // 任务优先级，可选范围为0-24，数字越大，优先级越高
                &printMessageTask2); // 任务句柄，如果后续对该任务有控制需求，可以设置该参数，TaskHandle_t类型

    vTaskDelay(pdMS_TO_TICKS(5000));
    // 5s以后，删除以上两个任务
    vTaskDelete(printMessageTask1);
    vTaskDelete(printMessageTask2);

    xTaskCreatePinnedToCore(printMessage,
                            "printMessage",
                            2048,
                            const_cast<char*>("第3个任务参数"),
                            1,
                            &printMessageTask3,
                            0);
    xTaskCreatePinnedToCore(printMessage,
                            "printMessage",
                            2048,
                            const_cast<char*>("第4个任务参数"),
                            2,
                            &printMessageTask4,
                            1);
    vTaskDelay(pdMS_TO_TICKS(5000));
    // 5s以后，删除以上两个任务
    vTaskDelete(printMessageTask3);
    vTaskDelete(printMessageTask4);
}

void loop()
{
}

11.FreeRTOS信号量使用

有些时候，我们需要在不同的任务中相互等待，协同工作，其中一种解决方案就是使用信号量才进行操作，信号量可分为二值信号量和计数信号量，其中二值信号量使用较为广泛

#include <Arduino.h>
#include <freertos/FreeRTOS.h>
#include <freertos/task.h>
#include <freertos/semphr.h>

SemaphoreHandle_t semaphore;

void count(void* pvParameters)
{
    Serial.println("开始报数...");
    for (int i = 1; i <= 10; i++)
    {
        Serial.printf("当前报数：%d\n", i);
        vTaskDelay(pdMS_TO_TICKS(1000));
    }
    xSemaphoreGive(semaphore);  // 报数结束释放信号量，这里释放时候，setup函数中才能Take成功
    vTaskDelete(nullptr);
}

void setup()
{
    Serial.begin(9600);
    semaphore = xSemaphoreCreateBinary();

    // 创建一个报数任务，从1一直数到10报数完成
    xTaskCreate(count,
        "count",
        2048,
        nullptr,
        1,
        nullptr);

    // 等待获取信号量（上一个任务报数完成才会释放信号量），获取不到就一直等着
    xSemaphoreTake(semaphore, portMAX_DELAY);
    Serial.println("成功获取信号量");
}

void loop()
{
}

12.FreeRTOS互斥信号量使用

互斥量的作用的保证某一个时刻，只有一个任务能够干某件事情，我们后续使用lvgl驱动屏幕的时候，会大量使用这种互斥量来保证线程安全。

#include <Arduino.h>

volatile int totalCount;
SemaphoreHandle_t semaphore1;
SemaphoreHandle_t semaphore2;
SemaphoreHandle_t mutex;

void count1(void* ptr)
{
    Serial.println("任务1开始计数");
    for (int i = 0; i < 10000; i++)
    {
        // if (xSemaphoreTake(mutex, portMAX_DELAY) == pdTRUE)
        // {
            totalCount++;
            // xSemaphoreGive(mutex);
        // }
        // vTaskDelay(pdMS_TO_TICKS(1));//避免for循环耗费大量时间触发看门狗。此时for时间不长
    }
    xSemaphoreGive(semaphore1);
    vTaskDelete(nullptr);
}

void count2(void* ptr)
{
    Serial.println("任务2开始计数");
    for (int i = 0; i < 10000; i++)
    {
        // if (xSemaphoreTake(mutex, portMAX_DELAY) == pdTRUE)
        // {
            totalCount++;
        //     xSemaphoreGive(mutex);
        // }
        // vTaskDelay(pdMS_TO_TICKS(1));
    }
    xSemaphoreGive(semaphore2);
    vTaskDelete(nullptr);
}

void setup()
{
    Serial.begin(9600);
    vTaskDelay(pdMS_TO_TICKS(3000));

    totalCount = 0;
    semaphore1 = xSemaphoreCreateBinary();
    semaphore2 = xSemaphoreCreateBinary();
    mutex = xSemaphoreCreateMutex();

    // 创建两个计数任务，每个任务分别往totalCount上累加10000
    xTaskCreatePinnedToCore(count1, "count-task1", 1024, nullptr, 1, nullptr, 0);
    xTaskCreatePinnedToCore(count2, "count-task2", 1024, nullptr, 1, nullptr, 1);

    // 等待两个任务都全部结束
    xSemaphoreTake(semaphore1, portMAX_DELAY);
    xSemaphoreTake(semaphore2, portMAX_DELAY);

    // 打印最终计数值（期望是20000）
    Serial.printf("total count = %d\n", totalCount);
}

void loop()
{
}

这里推荐使用递归型的函数。创建：xSemaphoreCreateRecursiveMutex()。获取：xSemaphoreTakeRecursiveMutex()。释放：xSemaphoreGiveRecursive()。作用：同一个线程前面获取了，后面也能获取

13.剩余的FreeRTOS的相关内容

https://blog.csdn.net/zzzhaite/article/details/161309352?spm=1001.2014.3001.5502

14.ESP日志系统使用

使用日志需要把波特率设置为115200。
串口和日志同时使用需要在setup中把波特率设置为115200。
为什么要使用日志：查看一些状态值。

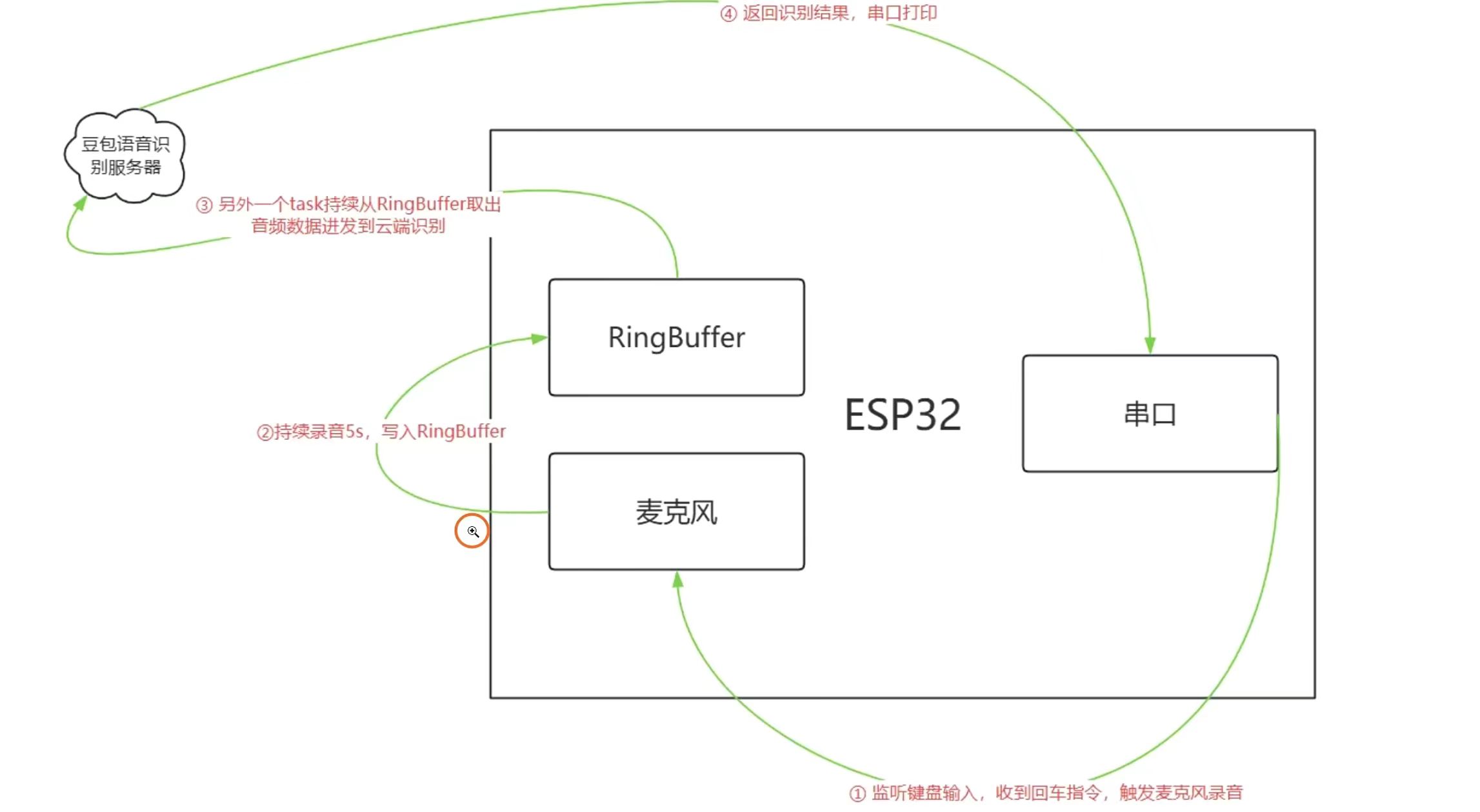

15.大模型语音识别

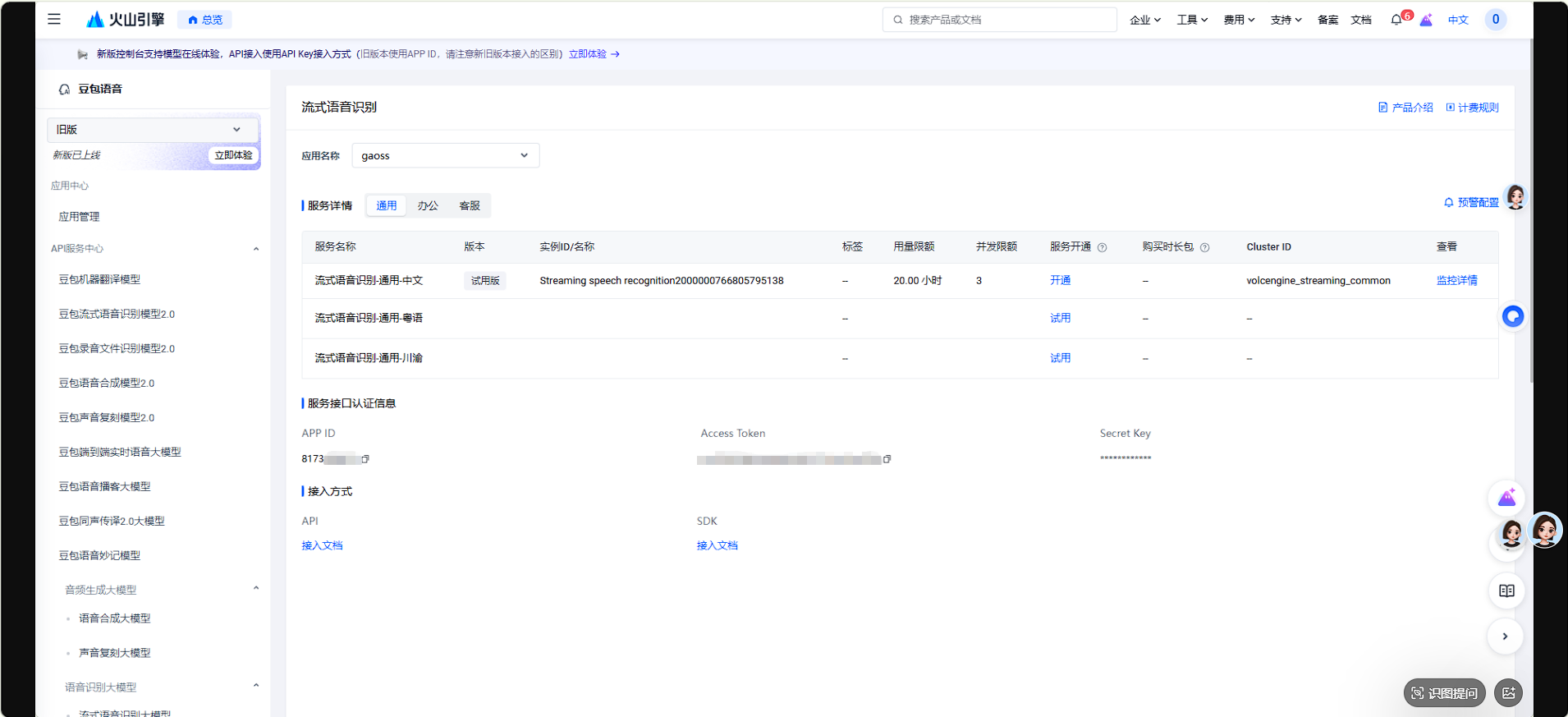

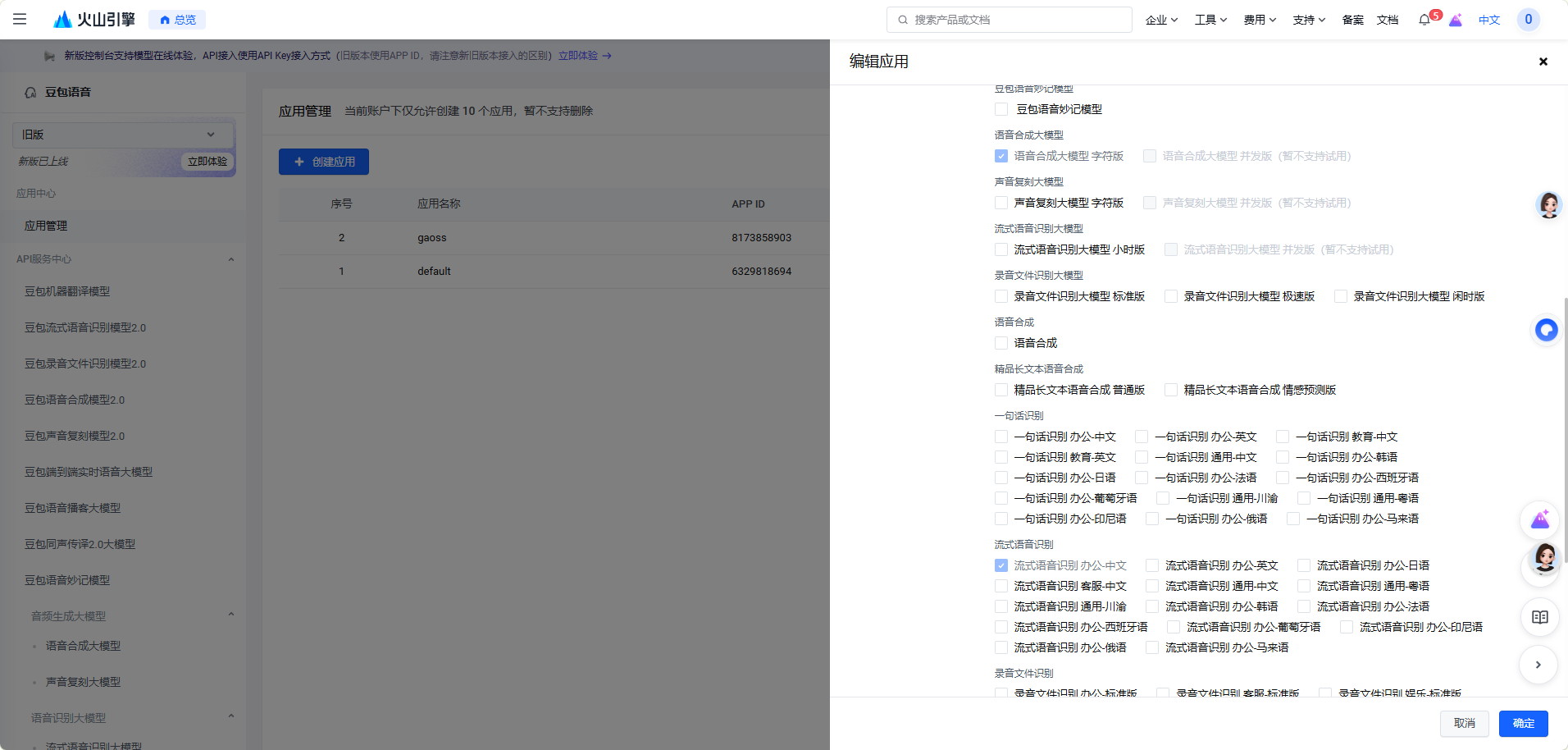

登录火山引擎。
WebSocket是什么？全双工一边接受数据一边发送给云端。从第三方库去引用WebSocket。
根据文档去书写代码：文档
主要目的：语音去转文字

#include <Arduino.h>
#include "WebSocketsClient.h"
#include "ArduinoJson.h"
#include "utils.h"
#include "driver/i2s.h"
#include "freertos/ringbuf.h"

#define MICROPHONE_I2S_NUM             I2S_NUM_1
#define AUDIO_SAMPLE_RATE              16000
#define AUDIO_RECORDING_SAMPLE_NUMBER  160    // 10ms音频样本数
#define MICROPHONE_I2S_BCLK            42
#define MICROPHONE_I2S_LRC             2
#define MICROPHONE_I2S_DOUT            1

#define CHUNK_SIZE 800             // 50ms音频大小
#define TASK_COMPLETED_EVENT (1<<0)  // 表示一次语音识别任务结束的时间位

const char* TAG = "ASR";

// 默认头部
constexpr byte DoubaoASRDefaultFullClientWsHeader[] = {0x11, 0x10, 0x10, 0x00};
constexpr byte DoubaoASRDefaultAudioOnlyWsHeader[] = {0x11, 0x20, 0x10, 0x00};
constexpr byte DoubaoASRDefaultLastAudioWsHeader[] = {0x11, 0x22, 0x10, 0x00};

int16_t buffer[CHUNK_SIZE];
RingbufHandle_t ringBuffer; // 用来暂存录音的环形缓冲区
EventGroupHandle_t eventGroup;
size_t bytesRead;
std::vector<uint8_t> requestBuilder;

WebSocketsClient client;

void parseResponse(const uint8_t* response)
{
    const uint8_t messageType = response[1] >> 4;
    const uint8_t* payload = response + 4;
    ESP_LOGI(TAG, "message type: %d", messageType);
    switch (messageType)
    {
    case 0b1001:
        {
            // 服务端下发包含识别结果的 full server response
            const uint32_t payloadSize = readInt32(payload);
            payload += 4;
            std::string recognizeResult = readString(payload, payloadSize);
            JsonDocument jsonResult;
            const DeserializationError err = deserializeJson(jsonResult, recognizeResult);
            if (err)
            {
                ESP_LOGE(TAG, "parse speech recognize result failed: %s", err.c_str());
                return;
            }
            const String reqId = jsonResult["reqid"];
            const int32_t code = jsonResult["code"];
            const String message = jsonResult["message"];
            const int32_t sequence = jsonResult["sequence"];
            const JsonArray result = jsonResult["result"];
            ESP_LOGI(TAG, "sequence = %d, code = %d, message = %s, result size = %d", sequence, code, message.c_str(),
                     result.size());
            if (code == 1000 && result.size() > 0)
            {
                for (const auto& item : result)
                {
                    String text = item["text"];
                    ESP_LOGD(TAG, "text = %s", text.c_str());
                    // sequence小于0，表示这是最后一个数据包，直接可以打印语音识别全部内容
                    if (sequence < 0)
                    {
                        ESP_LOGI(TAG, "speech recognize result: %s", text.c_str());
                        // 这是服务器返回的最后一个数据包，表示任务结束，往事件组发送事件，通知另一个任务可以结束了
                        xEventGroupSetBits(eventGroup, TASK_COMPLETED_EVENT);
                    }
                }
            }
            break;
        }
    case 0b1111:
        {
            // 服务端处理错误时下发的消息类型（如无效的消息格式，不支持的序列化方法等）
            const uint32_t errorCode = readInt32(payload);
            payload += 4;
            const uint32_t messageLength = readInt32(payload);
            payload += 4;
            const std::string errorMessage = readString(payload, messageLength);
            ESP_LOGE(TAG, "speech recognize failed: ");
            ESP_LOGE(TAG, "   errorCode =  %u\n", errorCode);
            ESP_LOGE(TAG, "errorMessage =  %s\n", errorMessage.c_str());
        }
    default:
        {
            break;
        }
    }
}

void eventCallback(WStype_t type, uint8_t* payload, size_t length)
{
    switch (type)
    {
    case WStype_PING:
    case WStype_ERROR:
        break;
    case WStype_CONNECTED:
        ESP_LOGI(TAG, "websocket连接成功");
        break;
    case WStype_DISCONNECTED:
        ESP_LOGI(TAG, "websocket断开连接");
        break;
    case WStype_TEXT:
        {
            break;
        }
    case WStype_BIN:
        parseResponse(payload);
        break;
    default:
        break;
    }
}

void buildFullClientRequest()
{
    JsonDocument doc;
    doc.clear();
    const JsonObject app = doc["app"].to<JsonObject>();
    app["appid"] = "自己的火山ID";
    app["cluster"] = "volcengine_streaming_common";
    app["token"] = "自己的token";

    const JsonObject user = doc["user"].to<JsonObject>();
    user["uid"] = getChipId(nullptr);

    const JsonObject request = doc["request"].to<JsonObject>();
    request["reqid"] = generateTaskId();
    request["nbest"] = 1;
    // request["result_type"] = "full";
    request["sequence"] = 1;
    request["workflow"] = "audio_in,resample,partition,vad,fe,decode,itn,nlu_ddc,nlu_punctuate";

    const JsonObject audio = doc["audio"].to<JsonObject>();
    audio["format"] = "raw";
    audio["codec"] = "raw";
    audio["channel"] = 1;
    audio["rate"] = AUDIO_SAMPLE_RATE;

    String payloadStr;
    serializeJson(doc, payloadStr);
    uint8_t payload[payloadStr.length() + 1];
    for (int i = 0; i < payloadStr.length(); i++)
    {
        payload[i] = static_cast<uint8_t>(payloadStr.charAt(i));
    }
    payload[payloadStr.length()] = '\0';
    std::vector<uint8_t> payloadSize = uint32ToUint8Array(payloadStr.length());
    requestBuilder.clear();
    // 先写入报头（四字节）
    requestBuilder.insert(requestBuilder.end(), DoubaoASRDefaultFullClientWsHeader,
                          DoubaoASRDefaultFullClientWsHeader + sizeof(DoubaoASRDefaultFullClientWsHeader));
    // 写入payload长度（四字节）
    requestBuilder.insert(requestBuilder.end(), payloadSize.begin(), payloadSize.end());
    // 写入payload内容
    requestBuilder.insert(requestBuilder.end(), payload, payload + payloadStr.length());
}

void buildAudioOnlyRequest(uint8_t* audio, const size_t size, const bool lastPacket)
{
    requestBuilder.clear();
    std::vector<uint8_t> payloadLength = uint32ToUint8Array(size);

    if (lastPacket)
    {
        // 先写入报头（四字节）
        requestBuilder.insert(requestBuilder.end(), DoubaoASRDefaultLastAudioWsHeader,
                              DoubaoASRDefaultLastAudioWsHeader + sizeof(DoubaoASRDefaultLastAudioWsHeader));
    }
    else
    {
        // 先写入报头（四字节）
        requestBuilder.insert(requestBuilder.end(), DoubaoASRDefaultAudioOnlyWsHeader,
                              DoubaoASRDefaultAudioOnlyWsHeader + sizeof(DoubaoASRDefaultAudioOnlyWsHeader));
    }

    // 写入payload长度（四字节）
    requestBuilder.insert(requestBuilder.end(), payloadLength.begin(), payloadLength.end());
    // 写入payload内容
    requestBuilder.insert(requestBuilder.end(), audio, audio + size);
}

void asr(uint8_t* buffer, const size_t size, const bool firstPacket, const bool lastPacket)
{
    ESP_LOGI(TAG, "开始语音识别, 音频长度: %d, fistPacket = %d, lastPacket = %d",
             size, firstPacket, lastPacket);
    if (firstPacket)
    {
        xEventGroupClearBits(eventGroup, TASK_COMPLETED_EVENT);
        while (!client.isConnected())
        {
            // 如果websocket没有连接，持续调用websocket的loop函数（函数内部会有连接的创建逻辑），知道连接成功才继续往后
            client.loop();
            vTaskDelay(1);
        }
        // 构建第一个语音识别请求的相关报文头，可以参考官方文档：https://www.volcengine.com/docs/6561/80818
        buildFullClientRequest();
        // 第一个数据包发往服务器，开启识别任务
        if (!client.sendBIN(requestBuilder.data(), requestBuilder.size()))
        {
            ESP_LOGD(TAG, "发送语音识别请求第一个数据包失败");
        }
        // 给loop一个执行的机会，接收可能的服务器端下发的数据
        client.loop();
    }
    // 构建语音数据包
    buildAudioOnlyRequest(buffer, size, lastPacket);
    if (!client.sendBIN(requestBuilder.data(), requestBuilder.size()))
    {
        ESP_LOGE(TAG, "发送语音识别音频数据包失败...");
    }
    // 继续给loop函数执行的机会
    client.loop();
    if (lastPacket)
    {
        // 如果已经往服务器发送了最后一个语音识别数据包，则等待任务结束
        while ((xEventGroupWaitBits(eventGroup, TASK_COMPLETED_EVENT,
                                    false, true, pdMS_TO_TICKS(1)) & TASK_COMPLETED_EVENT) == 0)
        {
            // 持续调用loop，接收服务器下发的数据
            client.loop();
            vTaskDelay(1);
        }
        // 任务完成，关闭websocket连接
        client.disconnect();
    }
}

void consumeRingBuffer(void* ptr)
{
    size_t bytesRead;
    bool firstPacket = true; // 流式语音识别，用这个表示这是识别的第一个语音包
    while (true)
    {
        void* buffer = xRingbufferReceive(ringBuffer, &bytesRead, pdMS_TO_TICKS(100));
        if (buffer != nullptr)
        {
            ESP_LOGI(TAG, "从RingBuffer读到音频数据，长度: %d", bytesRead);
            auto* audioData = static_cast<uint8_t*>(buffer);
            asr(audioData, bytesRead, firstPacket, false);
            if (firstPacket)
            {
                firstPacket = false;
            }
            vRingbufferReturnItem(ringBuffer, buffer);
        }
        else if (!firstPacket)
        {
            // 模拟最后一个空报文，没有任何音频数据，主要作用是让服务端结束一轮识别任务，返回最终的识别内容
            uint8_t fakeAudio[1] = {0};
            asr(fakeAudio, 1, firstPacket, true);
            firstPacket = true;
        }
        vTaskDelay(pdMS_TO_TICKS(1));
    }
}

void setup()
{
    Serial.begin(9600);
    constexpr i2s_config_t i2s_config = {
        .mode = static_cast<i2s_mode_t>(I2S_MODE_MASTER | I2S_MODE_RX),
        .sample_rate = AUDIO_SAMPLE_RATE,
        .bits_per_sample = I2S_BITS_PER_SAMPLE_16BIT,
        .channel_format = I2S_CHANNEL_FMT_ONLY_LEFT, // 这里的左右声道要和电路保持一致
        .communication_format = I2S_COMM_FORMAT_STAND_I2S,
        .intr_alloc_flags = ESP_INTR_FLAG_LEVEL1,
        .dma_buf_count = 4,
        .dma_buf_len = 1024,
        .use_apll = false
    };
    constexpr i2s_pin_config_t pin_config = {
        .bck_io_num = MICROPHONE_I2S_BCLK,
        .ws_io_num = MICROPHONE_I2S_LRC,
        .data_out_num = -1,
        .data_in_num = MICROPHONE_I2S_DOUT
    };

    i2s_driver_install(MICROPHONE_I2S_NUM, &i2s_config, 0, nullptr);
    i2s_set_pin(MICROPHONE_I2S_NUM, &pin_config);
    i2s_zero_dma_buffer(MICROPHONE_I2S_NUM);

    WiFiClass::mode(WIFI_MODE_STA);
    WiFi.begin("WiFi名称", "密码");
    ESP_LOGI(TAG, "正在联网");
    while (WiFiClass::status() != WL_CONNECTED)
    {
        ESP_LOGI(TAG, ".");
        vTaskDelay(1000);
    }
    ESP_LOGI(TAG, "联网成功");

    // 这里的4YOzBPBOFizGvhWbqZroVA3fTXQbeWOW需要换成你自己的access token
    client.setExtraHeaders("Authorization: Bearer; 4YOzBPBOFizGvhWbqZroVA3fTXQbeWOW");
    client.beginSSL("openspeech.bytedance.com", 443, "/api/v2/asr");
    client.onEvent(eventCallback);

    ringBuffer = xRingbufferCreate(80000 * sizeof(int16_t), RINGBUF_TYPE_BYTEBUF);
    eventGroup = xEventGroupCreate();
    xTaskCreate(consumeRingBuffer, "consumeRingBuffer", 4096, nullptr, 1, nullptr);
}

void loop()
{
    if (Serial.available() > 0)
    {
        Serial.readStringUntil('\n');
        ESP_LOGI(TAG, "开始录音，请说话，持续时间5s...");
        // 录制100次，每次录制50ms的音频
        for (int i = 0; i < 100; i++)
        {
            const esp_err_t err = i2s_read(MICROPHONE_I2S_NUM,
                                           buffer,
                                           CHUNK_SIZE * sizeof(int16_t), // 每次录取50ms音频
                                           &bytesRead,
                                           portMAX_DELAY);
            if (err == ESP_OK)
            {
                // 录到的音频，直接发往环形缓冲区
                BaseType_t result = xRingbufferSend(ringBuffer, buffer, bytesRead, portMAX_DELAY);
                if (result != pdTRUE)
                {
                    ESP_LOGE(TAG, "将录音数据发送到RingBuffer失败");
                }
            }
        }
        ESP_LOGI(TAG, "录音结束");
    }
}

16.大模型语音识别实现

登录火山引擎，打开网页界面
目的：给一段文字，让AI读出来。

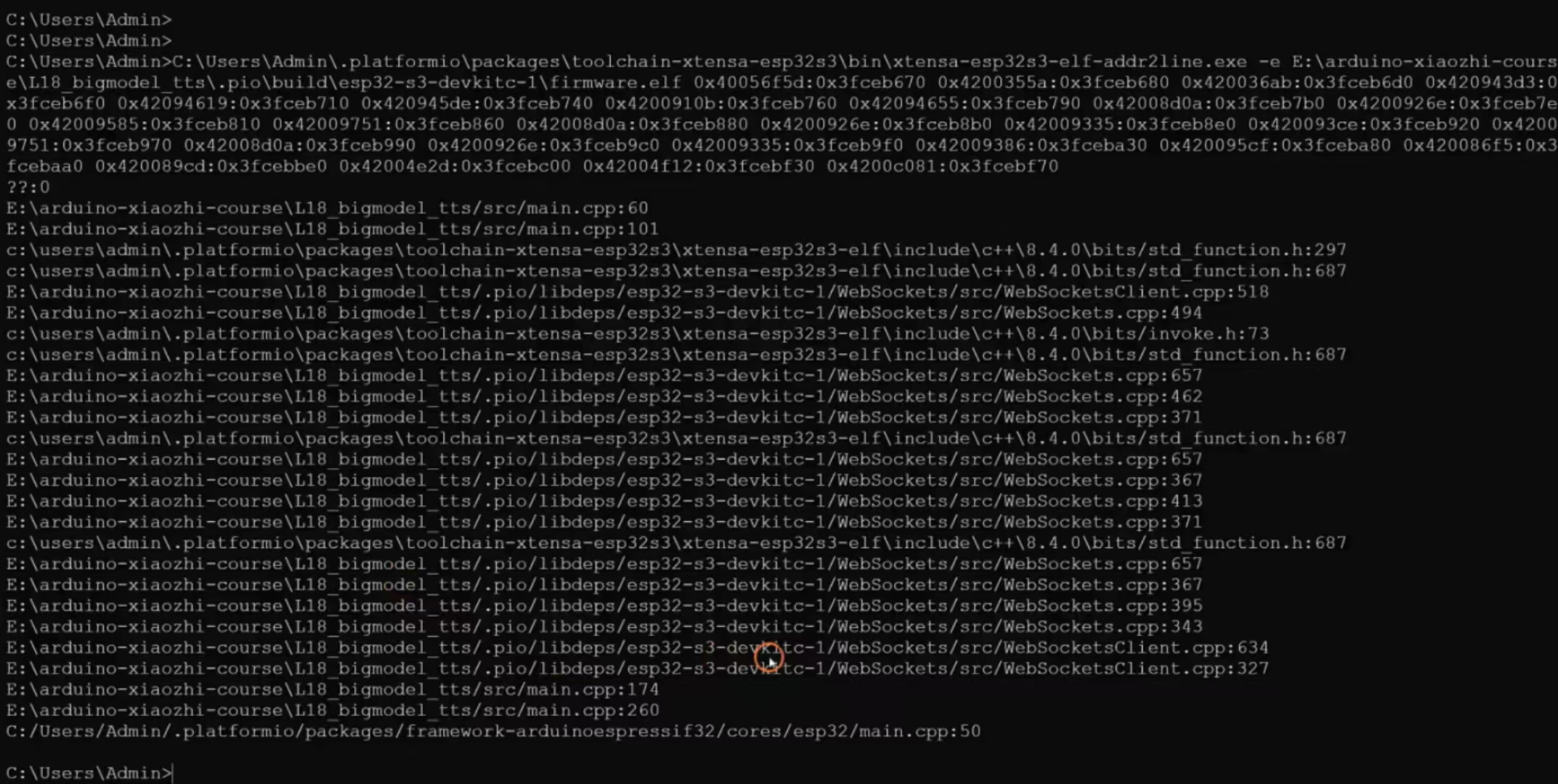

17.ESP32异常堆栈分析方法

将报错的堆栈地址，转化为代码出错的具体行号。
然后再分析具体哪里出错了。

18.Coze智能体接入

目的：串口输入一个问题。通过流式调用coze智能体获取回复。将智能体回复的内容打印在串口

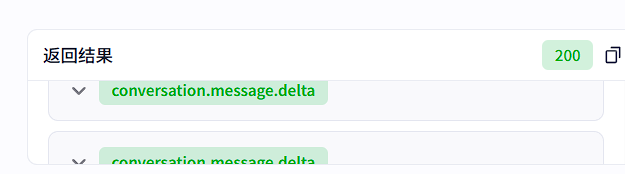

其中200个结果里面，只有answer有用，且是累加字符回答的，代码中的输出也是一样的

19.将上述三个结合起来，形成完整语音对话流程

目的：串口监听信号，键盘按下回车键后开始说话持续录音5s，将录音进行语音识别得到文字将文字发送给coze智能体进行大模型对话返回的回复内容进行语音合成合成后的音频通过喇叭播放出来

20.使用TFT_eSPI库点亮屏幕

引入第三方库。
启用PSRAM。2行代码：

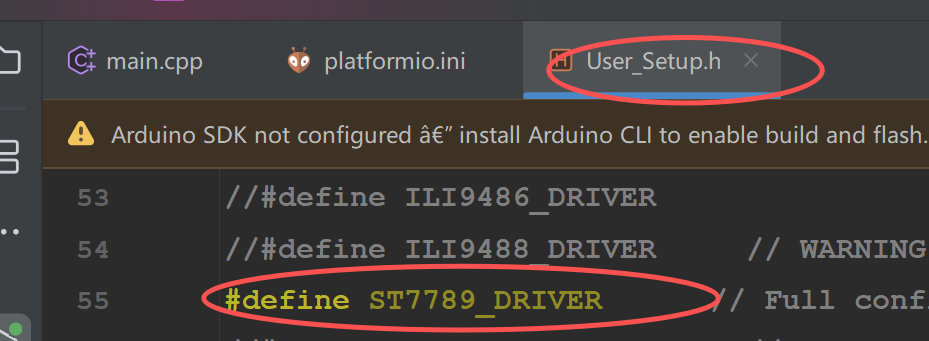

启用我们外设对应的芯片
还有一些配置，没有书写上面。到时候可以看视频。
以后可能库会更新，我们在PlatformIO里面去配置我们刚刚的东西。无论以后库再怎么更新都不会影响我们的配置。

21.LVGL点亮屏幕

引入lvgl库
拷贝lvgl库根目录下的lv_conf_template.h文件到项目include目录下，并重命名为lv_conf.h，并且在项目platformio.ini文件中加上-I include 选项

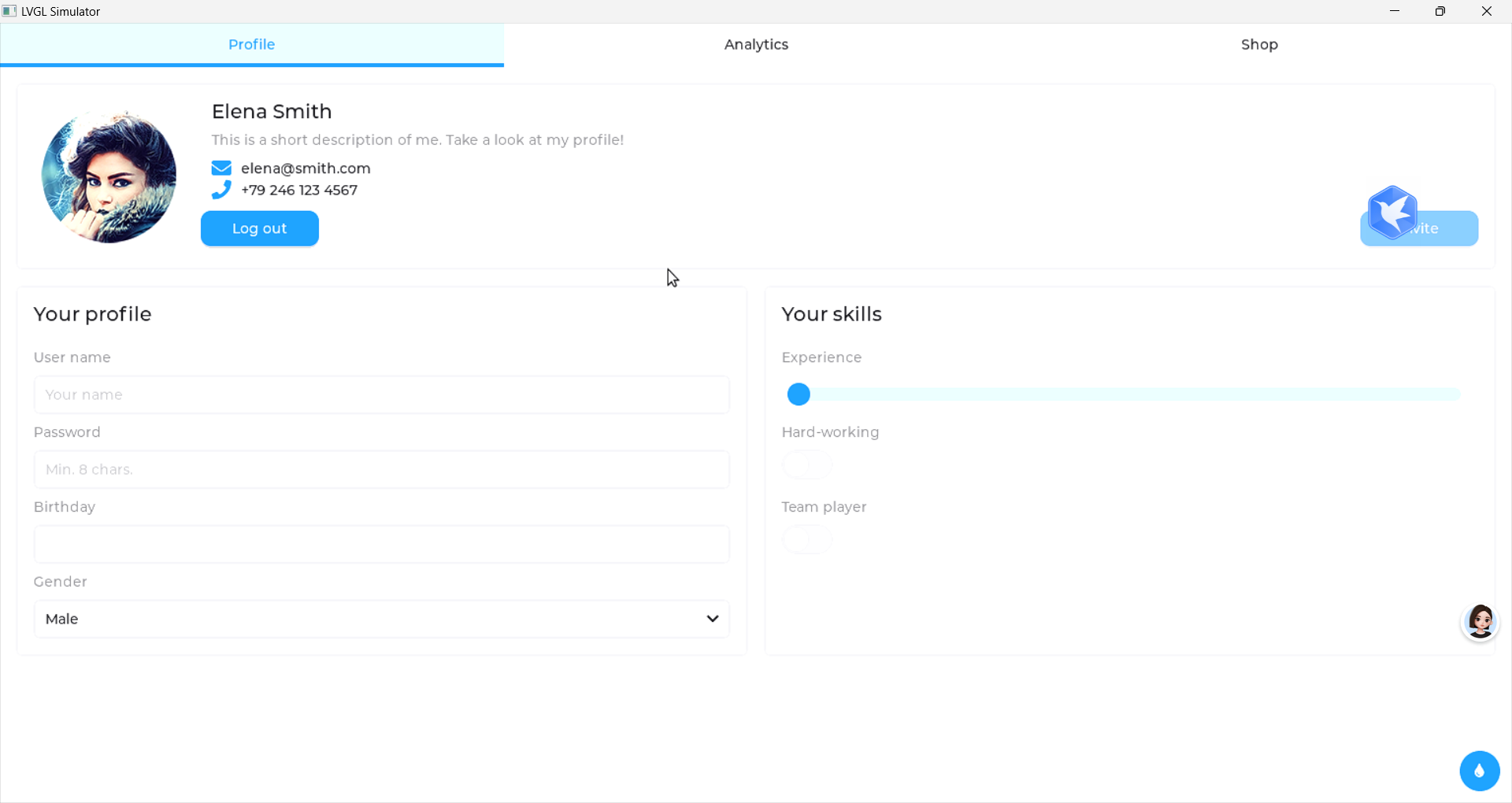

22.LVGL运行内置示例程序

这个看课程文档方便理解。运行示例代码。

23.LVGL触摸驱动接入

看课程文档

24.LVGL使用PSRAM

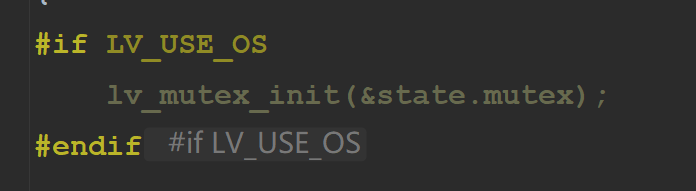

类似这样灰色的宏定义是没有启用的。

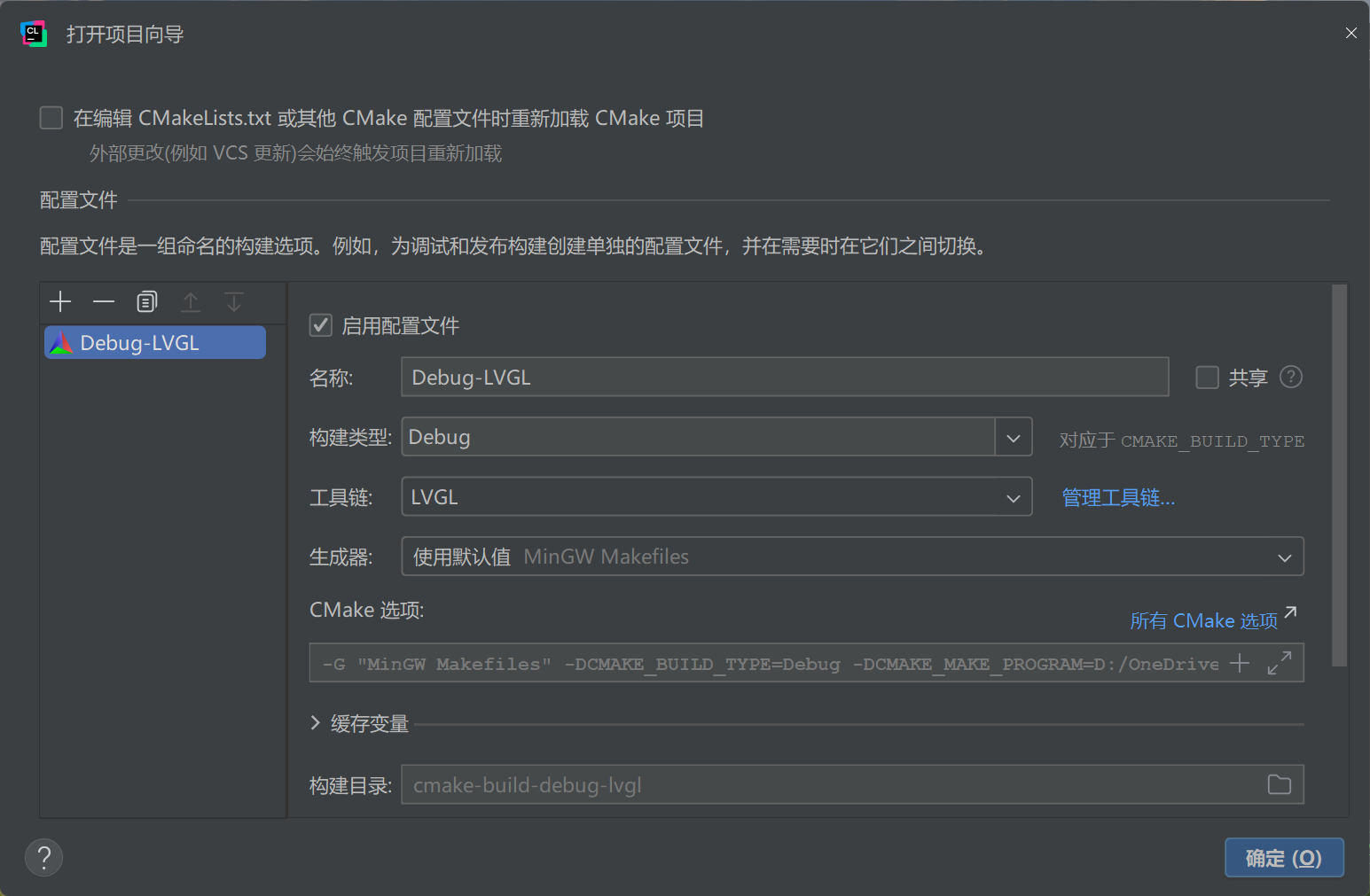

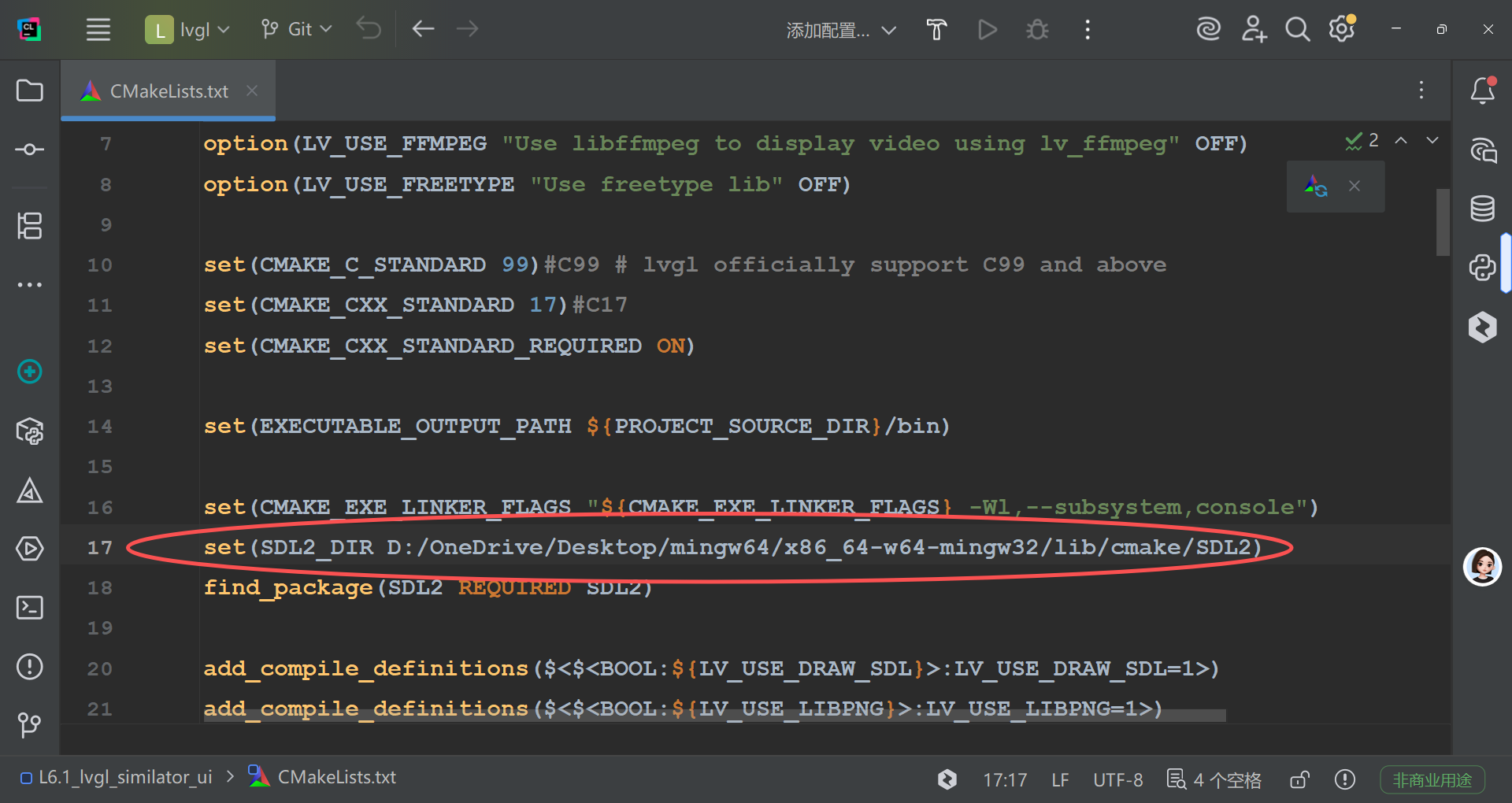

25.LVGL本地模拟器环境搭建

为什么要部署本地模拟器？因为效率提高的原因。减去调试，烧录，编译库函数的耗时问题。
部署完成快速验证和快速试错。

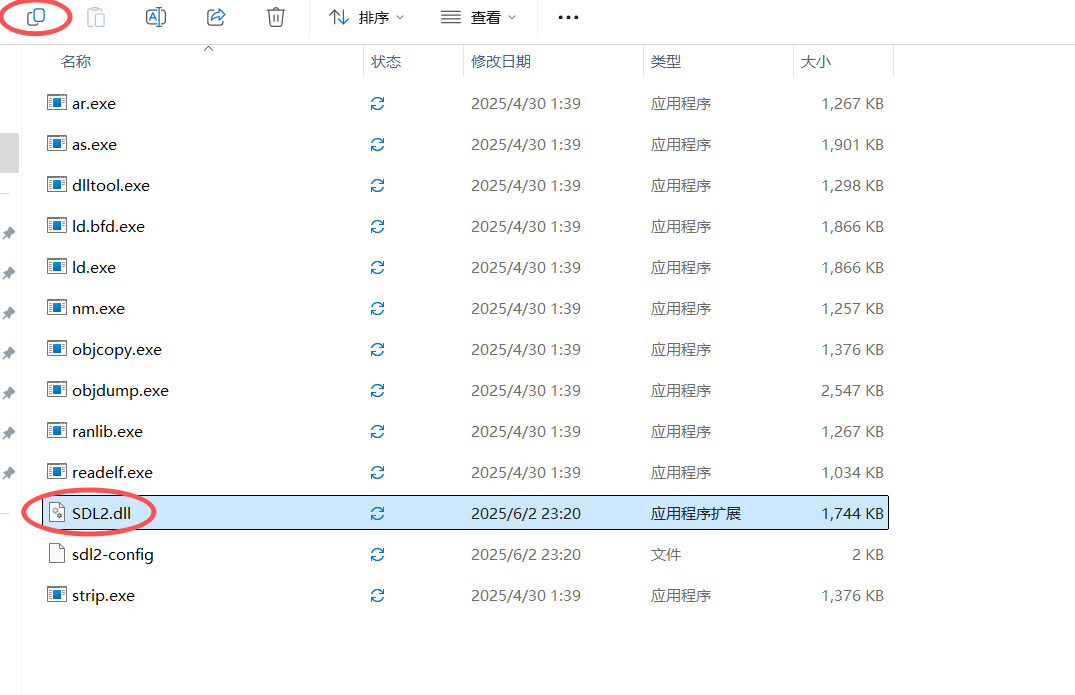

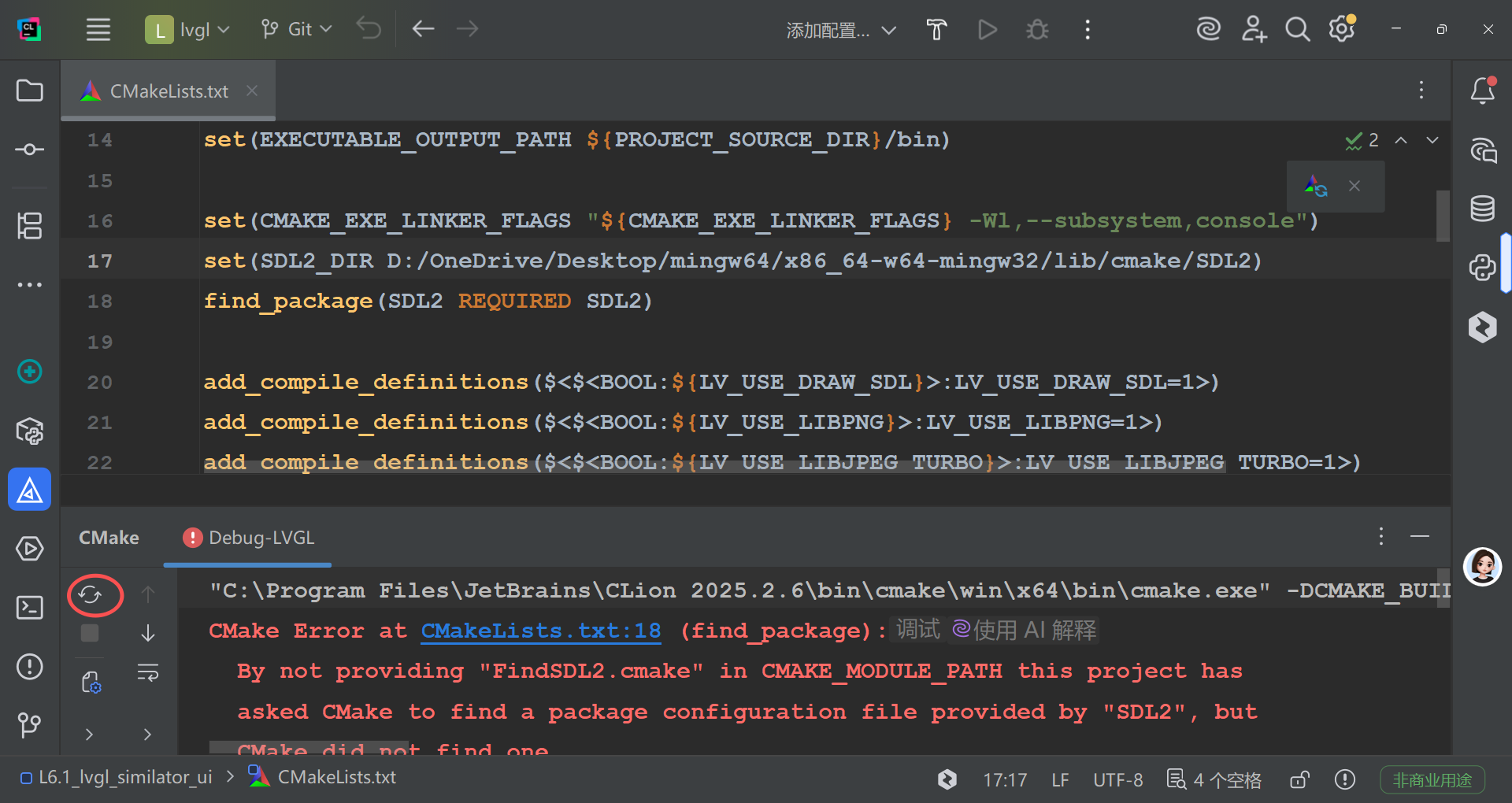

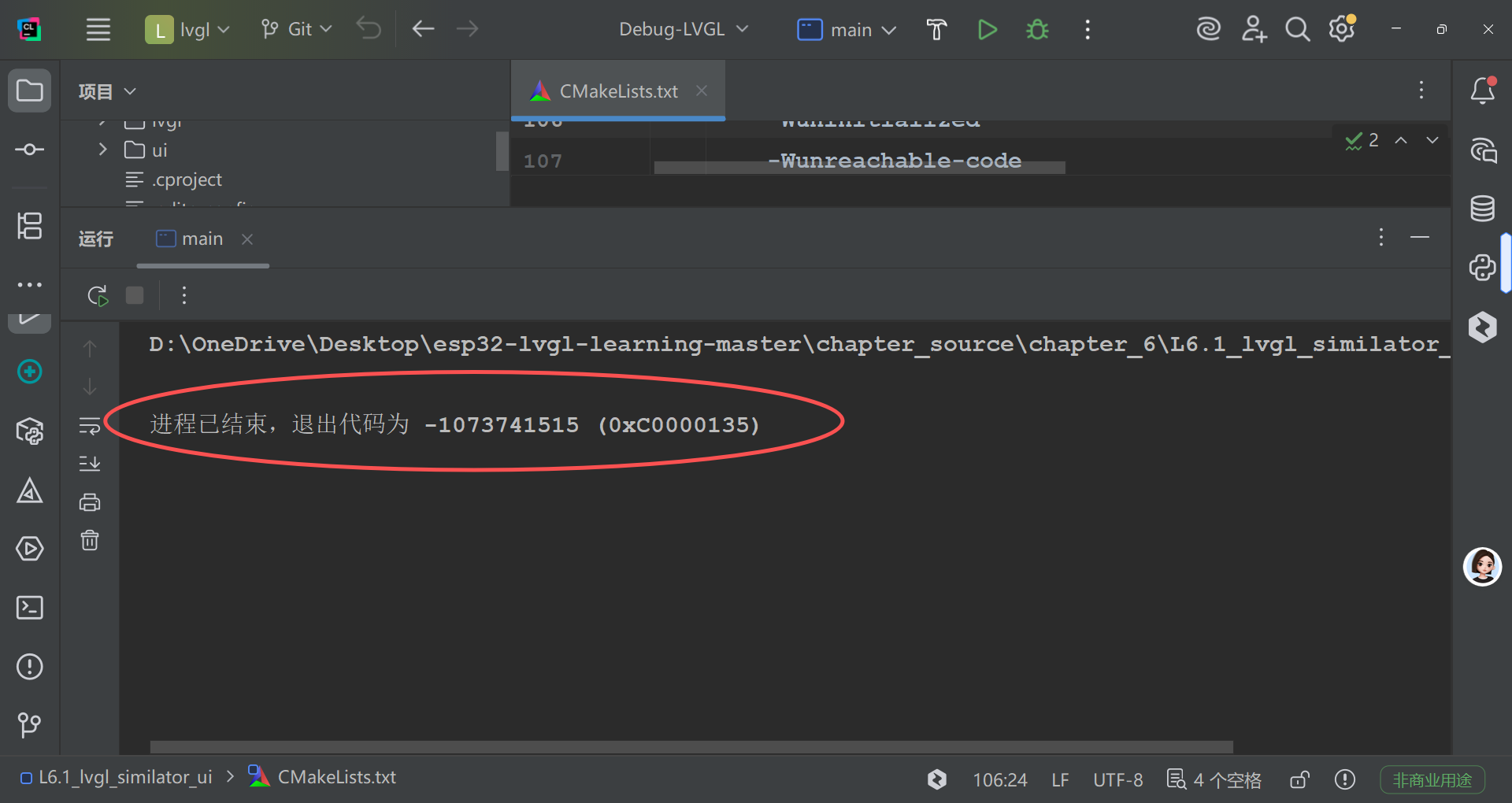

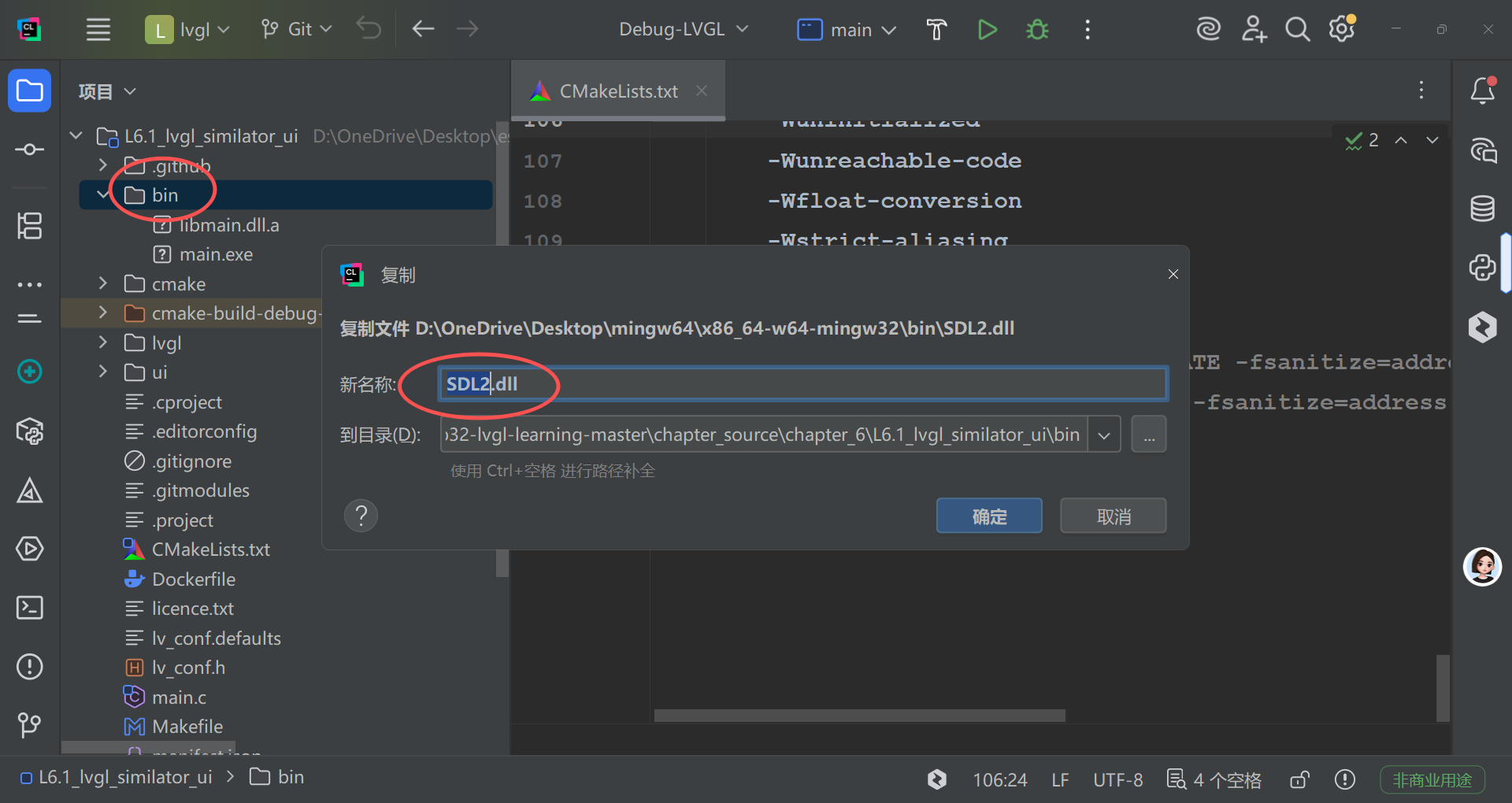

26.LVGL本地模拟器编译太慢解决方法

看文档，更详细。

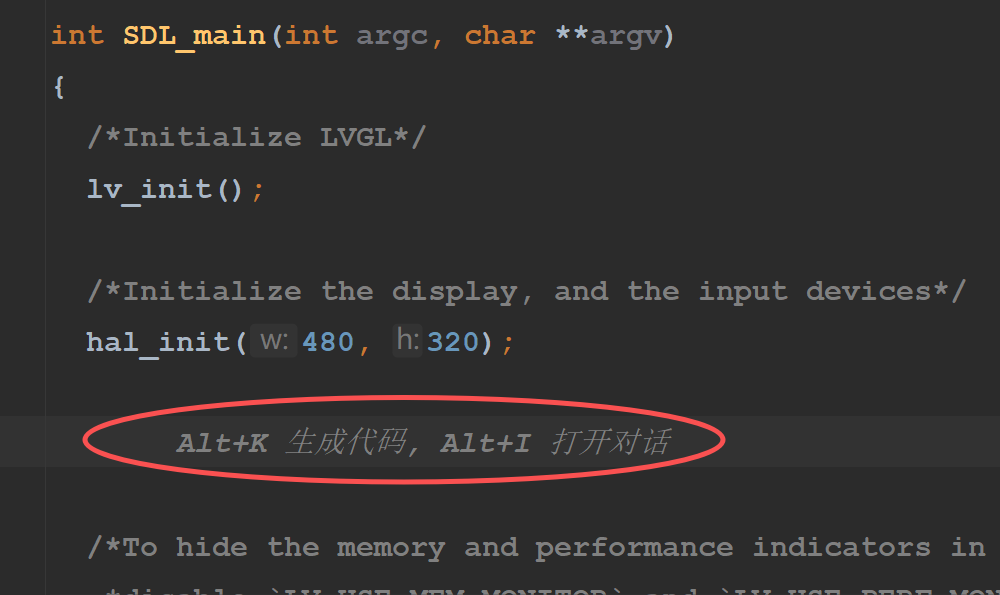

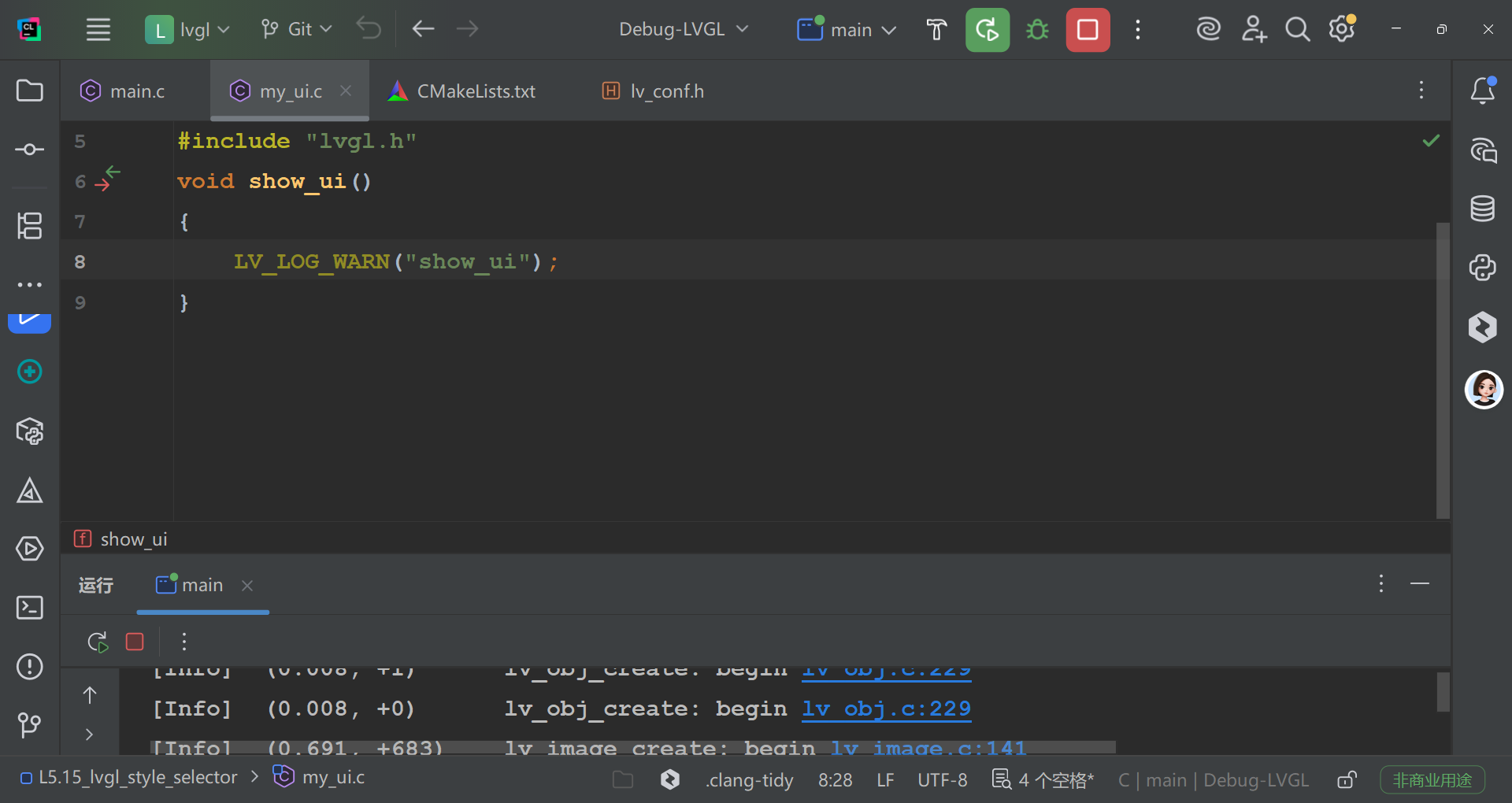

27.LVGL模拟器项目运行机制

在上述红圈去绘制我们的代码，绘制一些图像信息。

28.LVGL的基本概念

对象（Object）

屏幕（Screen）

控件（Widget）

样式（Style）

事件（Event）

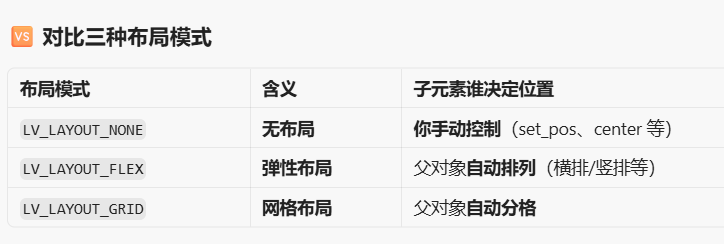

布局（Layout）

显示缓冲区（Display Buffer）

输入设备（Input Device）

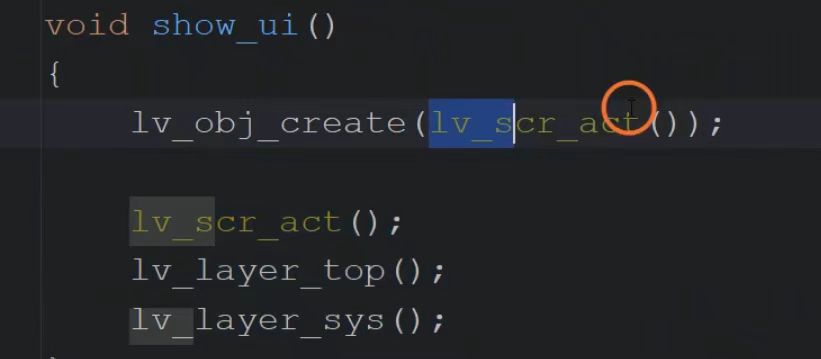

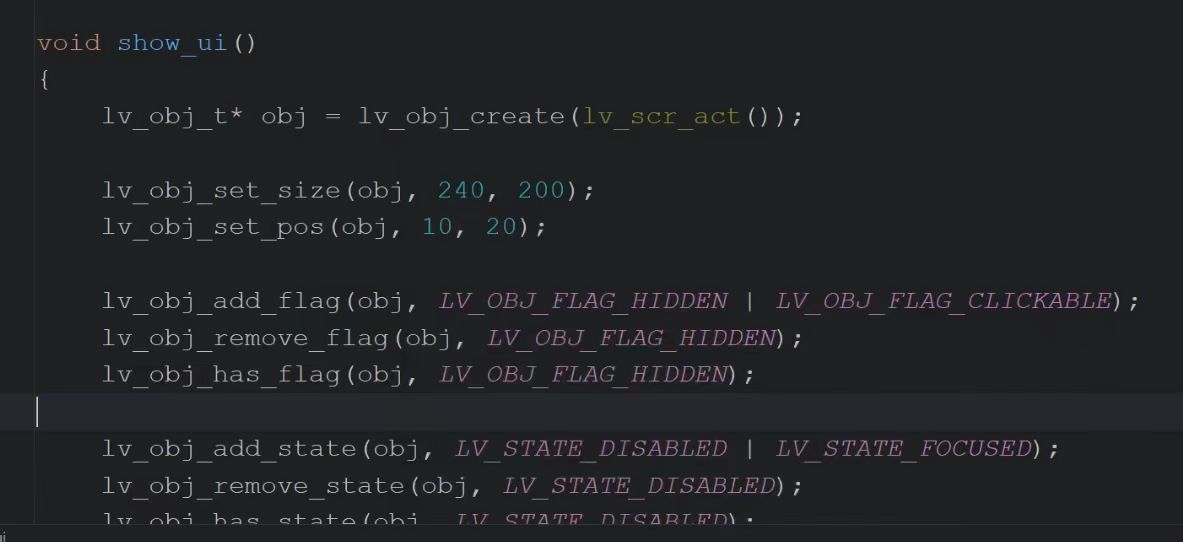

29.LVGL对象（Object）

图层是堆叠状态。sys是最高图层。
代码记忆。

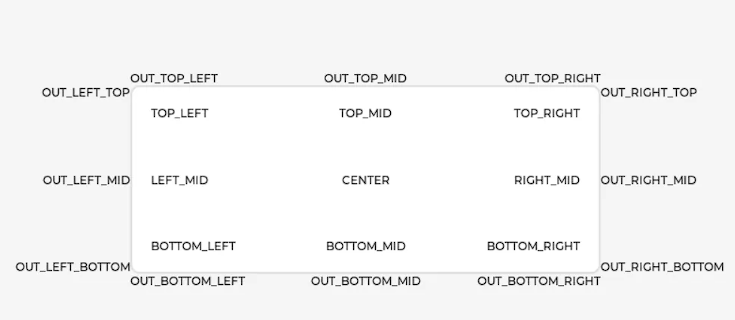

30.对象的对齐方式

函数参数填这些可能的值的结果。

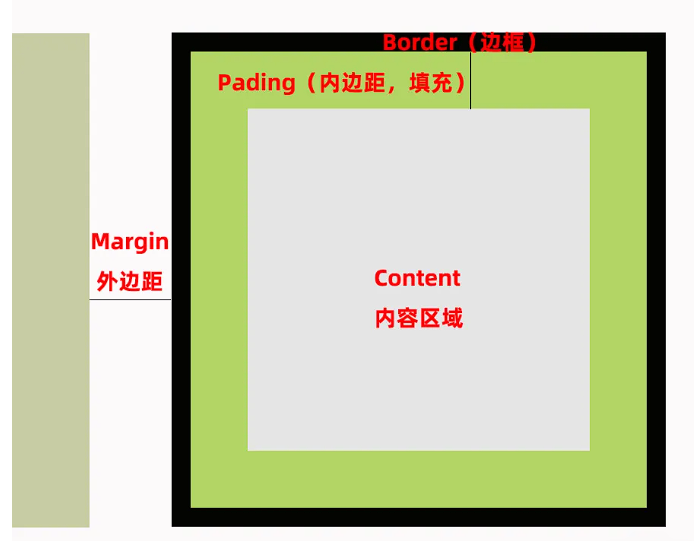

31.LVGL盒子模型

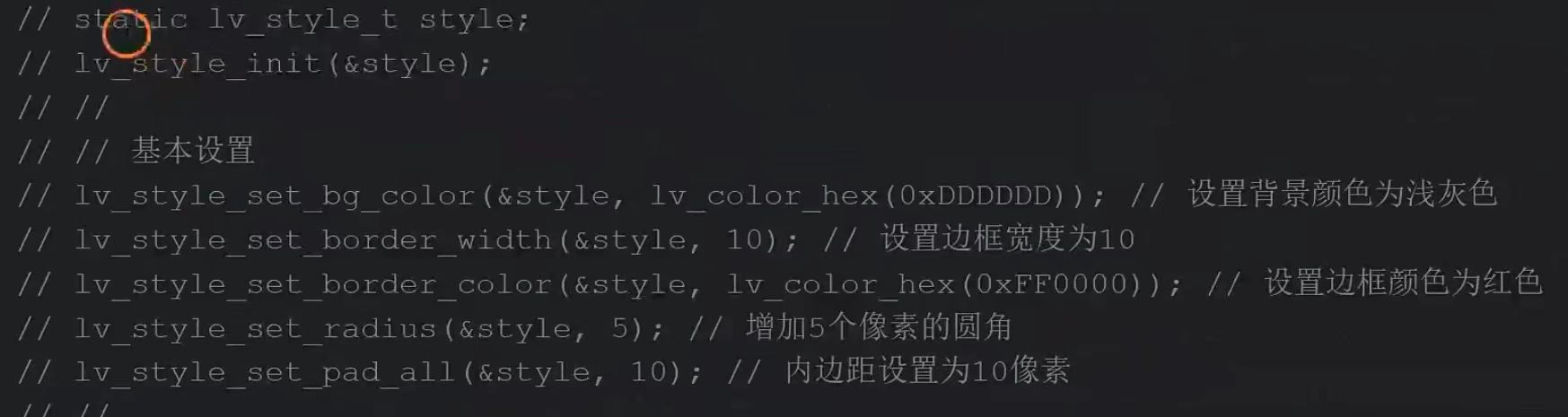

32.LVGL样式（Style）

一般定义样式，要设置为static。让生命周期不再局限于自定义函数。避免函数运行完后销毁样式，导致一些内存问题。

33.LVGL事件（Event）

写完函数代码然后在括号紧跟.var，会帮我们生成别的代码。
看视频原文档记忆函数，并且跟着书写代码。

// 引入LVGL核心库头文件，必须引入才能使用所有LVGL控件、事件、绘图API
#include "lvgl.h"
// 引入自定义UI功能头文件，存放本模块对外声明、宏定义、函数声明
#include "my_ui.h"

/**
 * @brief  自定义UI控件事件回调函数
 * @param  e: LVGL事件结构体指针，存储当前触发的事件信息、控件信息、用户数据等
 * @note   绑定到UI控件上，控件产生任意事件时自动触发该回调函数
 * @retval 无
 */
void my_ui_event_cb(lv_event_t * e)
{
    // 获取当前控件触发的事件类型（点击、滑动、按下、释放等）
    lv_event_code_t code = lv_event_get_code(e);
    // 获取绑定时传入的自定义用户数据，可用于区分不同控件、传递自定义参数
    char* user_data = lv_event_get_user_data(e);

    // 根据不同事件类型，执行对应逻辑
    switch (code)
    {
        // 监听控件点击事件（鼠标点击/触摸屏点击抬起）
        case LV_EVENT_CLICKED:
            // 在当前活动屏幕上创建一个弹窗消息框控件
            lv_obj_t * msgbox = lv_msgbox_create(lv_scr_act());
            // 将消息框居中显示在屏幕上
            lv_obj_center(msgbox);

            // 定义字符数组，用于存储弹窗展示的文本内容，预留30字节缓存空间
            char message[30];
            // 格式化字符串：将自定义用户数据写入文本缓存，避免乱码、格式异常
            // 参数：缓存地址、缓存最大长度、格式化规则、待填充数据
            lv_snprintf(message, sizeof(message), "%s", user_data);
            // 给消息框添加展示文本，显示自定义内容
            lv_msgbox_add_text(msgbox, message);
            // 为消息框添加关闭按钮，支持手动关闭弹窗
            lv_msgbox_add_close_button(msgbox);
            break;

        // 其余所有未知/未监听事件，直接忽略，不执行任何逻辑
        default:
            break;
    }
}

/**
 * @brief  UI界面初始化展示函数
 * @note  程序调用该函数即可创建并显示自定义UI界面
 * @retval 无
 */
void show_ui()
{
    // 在当前活动屏幕创建一个基础矩形容器控件（空白画布）
    lv_obj_t * obj = lv_obj_create(lv_scr_act());
    // 设置容器控件尺寸：宽240像素、高200像素
    lv_obj_set_size(obj, 240, 200);
    // 将容器控件在屏幕居中显示
    lv_obj_center(obj);

    // 为容器控件绑定事件回调函数
    // 参数说明：
    // 1. 目标控件对象  2. 回调函数地址  3. 监听所有事件类型  4. 自定义用户数据
    // cb 为 callback（回调函数）的缩写，控件触发任意事件都会进入my_ui_event_cb逻辑
    lv_obj_add_event_cb(obj, my_ui_event_cb, LV_EVENT_ALL, "gaoss");
}

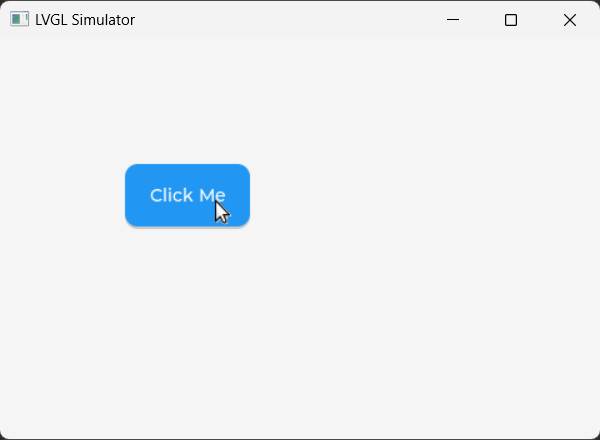

34.LVGL按钮（Button）

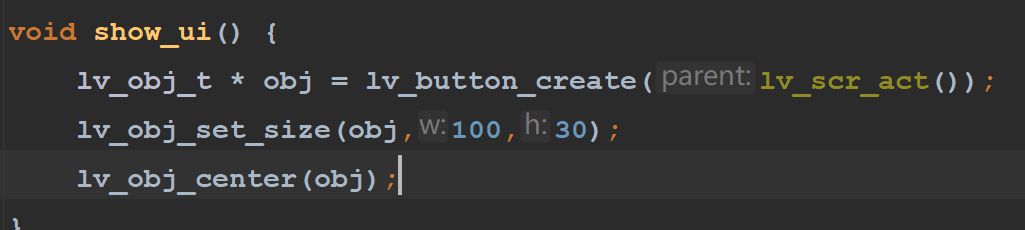

标准三行代码：
空格加字符串里面：

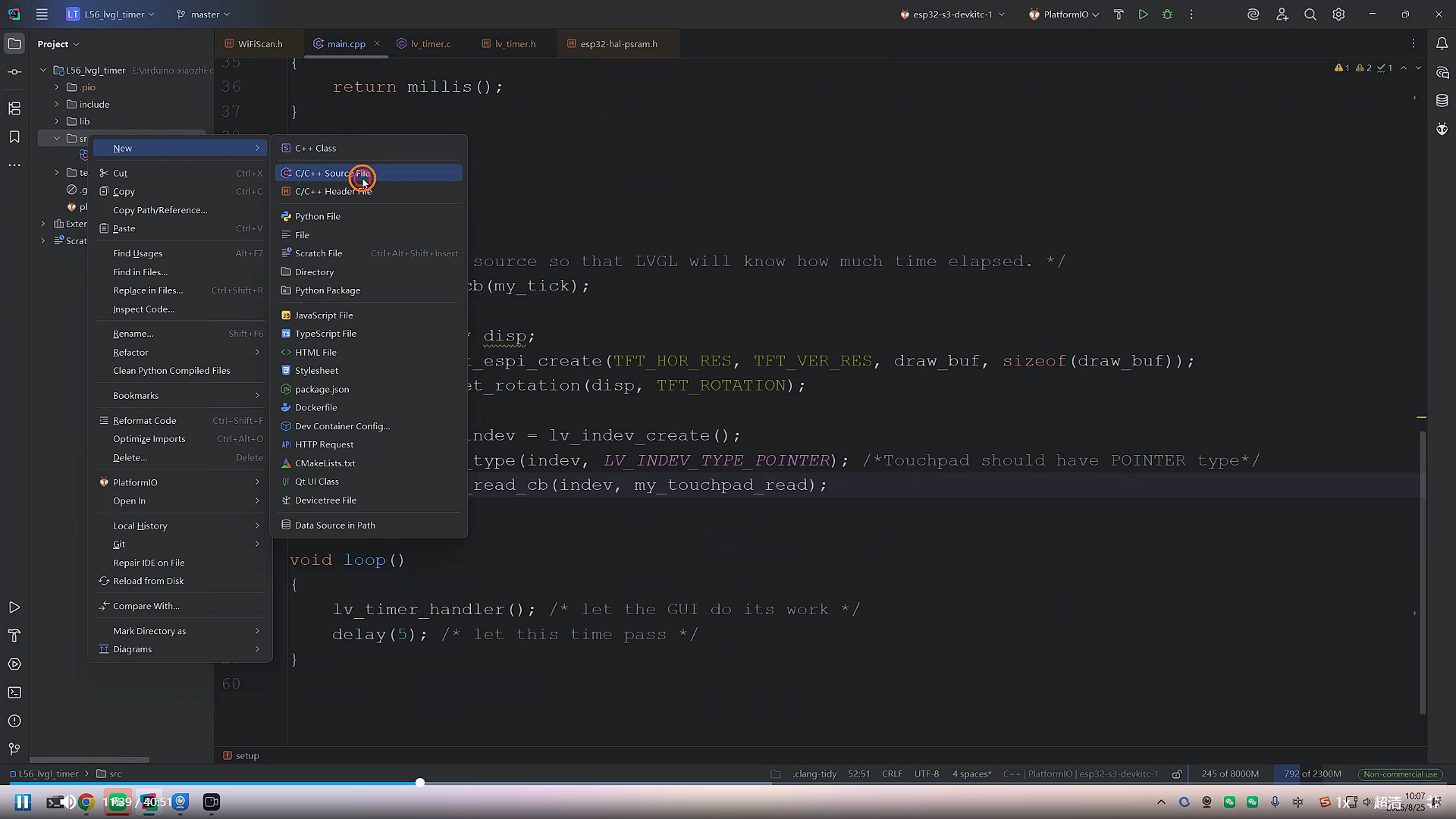

怎么将代码烧录到我们的学习板上面？
用触摸驱动接入那节课的文件去学习。
怎么将WS2812小灯启动？引入FastLED库

#include <lvgl.h>
#include <TFT_eSPI.h>
#include "FT6336.h"
#include "RGB.h"

#define TOUCH_SDA 10
#define TOUCH_SCL 13
#define TOUCH_INT 12
#define TOUCH_RST 9
#define TFT_HOR_RES   240
#define TFT_VER_RES   320
#define TFT_ROTATION  LV_DISPLAY_ROTATION_0

#define DRAW_BUF_SIZE (TFT_HOR_RES * TFT_VER_RES / 10 * (LV_COLOR_DEPTH / 8))
uint32_t draw_buf[DRAW_BUF_SIZE / 4];

FT6336 ft(TOUCH_SDA, TOUCH_SCL, TOUCH_INT, TOUCH_RST, TFT_HOR_RES, TFT_VER_RES);

/*Read the touchpad*/
void my_touchpad_read(lv_indev_t* indev, lv_indev_data_t* data)
{
    ft.read();
    if(!ft.isTouched) {
        data->state = LV_INDEV_STATE_RELEASED;
    } else {
        data->state = LV_INDEV_STATE_PRESSED;
        data->point.x = ft.points[0].x;
        data->point.y = ft.points[0].y;
    }
}

/*use Arduinos millis() as tick source*/
static uint32_t my_tick(void)
{
    return millis();
}
void event_callback(lv_event_t * e) {
    lv_event_code_t lv_event_code = lv_event_get_code(e);
    lv_obj_t * button = (lv_obj_t *)lv_event_get_target(e);
    lv_obj_t * label = lv_obj_get_child(button,0);
    const char * label_get_text = lv_label_get_text(label);
    switch (lv_event_code) {
        case LV_EVENT_CLICKED:
            if (lv_strcmp(label_get_text,LV_SYMBOL_POWER" ON")==0) {
                lv_label_set_text(label,LV_SYMBOL_POWER" OFF");
                lv_obj_set_style_bg_color(button,lv_color_hex(0xFF0000),0);
                RGB::powerOn();
            }
            else {
                lv_label_set_text(label,LV_SYMBOL_POWER" ON");
                lv_obj_set_style_bg_color(button,lv_color_hex(0x00AA00),0);
                RGB::powerOff();
            }
            break;
        default:
            break;
    }
}
void setup()
{
    lv_init();
    ft.begin();
    RGB::begin();
    /*Set a tick source so that LVGL will know how much time elapsed. */
    lv_tick_set_cb(my_tick);


    lv_display_t* disp;
    disp = lv_tft_espi_create(TFT_HOR_RES, TFT_VER_RES, draw_buf, sizeof(draw_buf));
    lv_display_set_rotation(disp, TFT_ROTATION);

    lv_indev_t* indev = lv_indev_create();
    lv_indev_set_type(indev, LV_INDEV_TYPE_POINTER); /*Touchpad should have POINTER type*/
    lv_indev_set_read_cb(indev, my_touchpad_read);

    lv_obj_t * obj = lv_button_create(lv_scr_act());
    lv_obj_set_size(obj,100,30);
    lv_obj_center(obj);
    lv_obj_t * label = lv_label_create(obj);//创建label
    lv_obj_center(label);
    lv_label_set_text(label,LV_SYMBOL_POWER" ON");
    lv_obj_set_style_bg_color(obj,lv_color_hex(0x00AA00),0);
    lv_obj_add_event_cb(obj,event_callback,LV_EVENT_CLICKED,NULL);
}

void loop()
{
    lv_timer_handler(); /* let the GUI do its work */
    delay(5); /* let this time pass */
}

代码里面很多是复制23小节的触摸驱动接入。

35.LVGL样式选择器

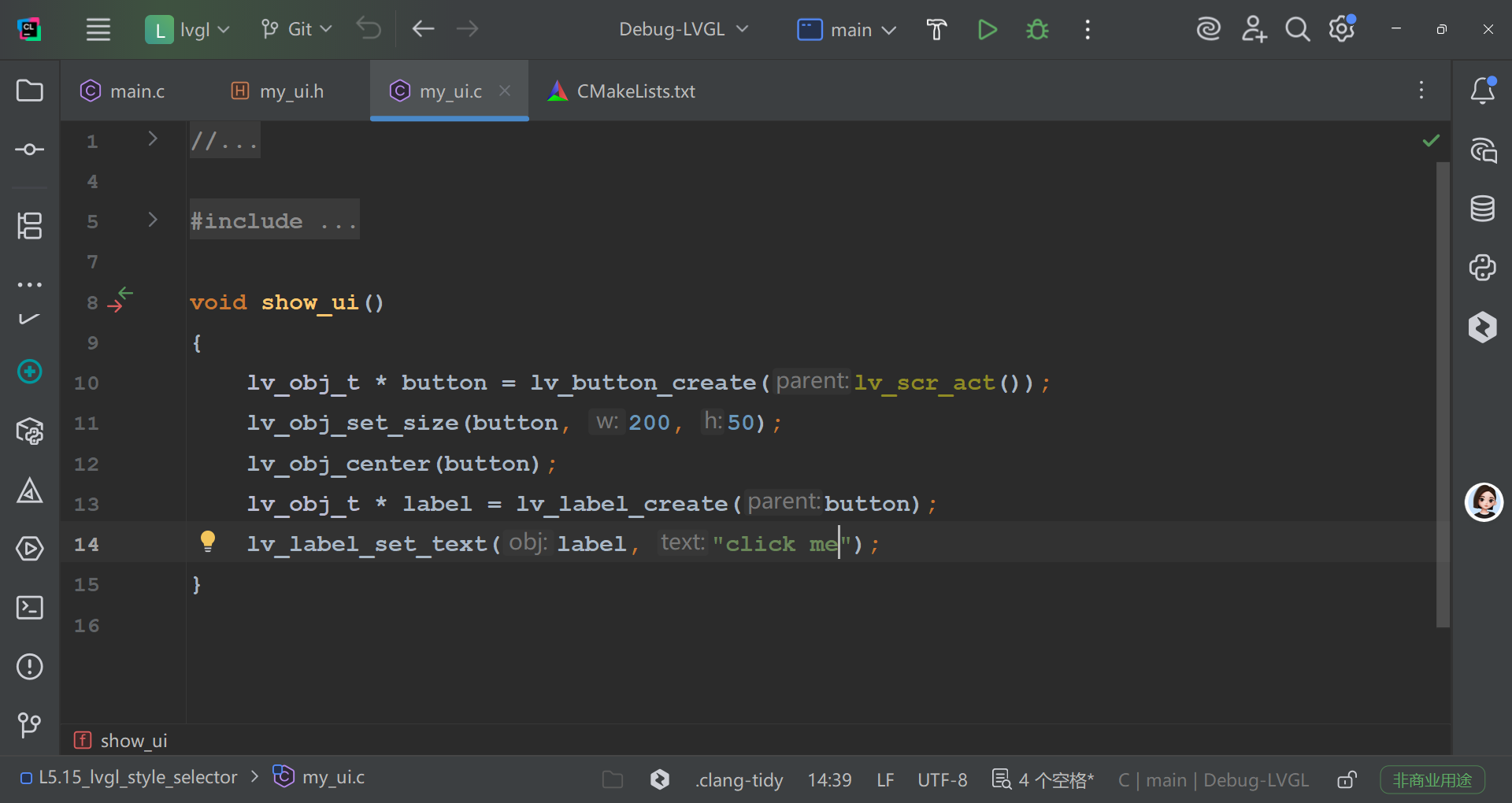

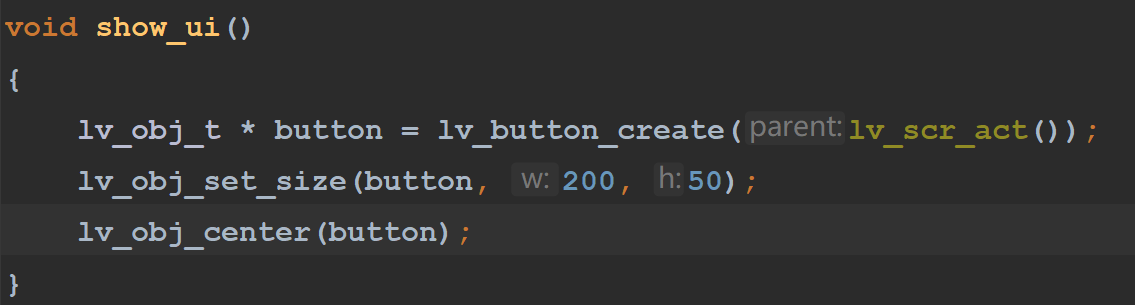

标准三行代码：

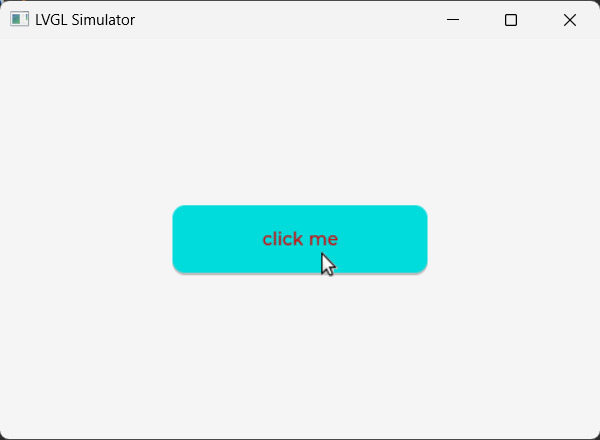

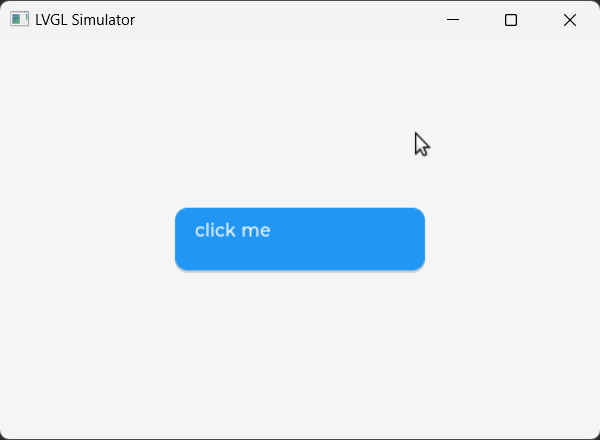

运行结果：

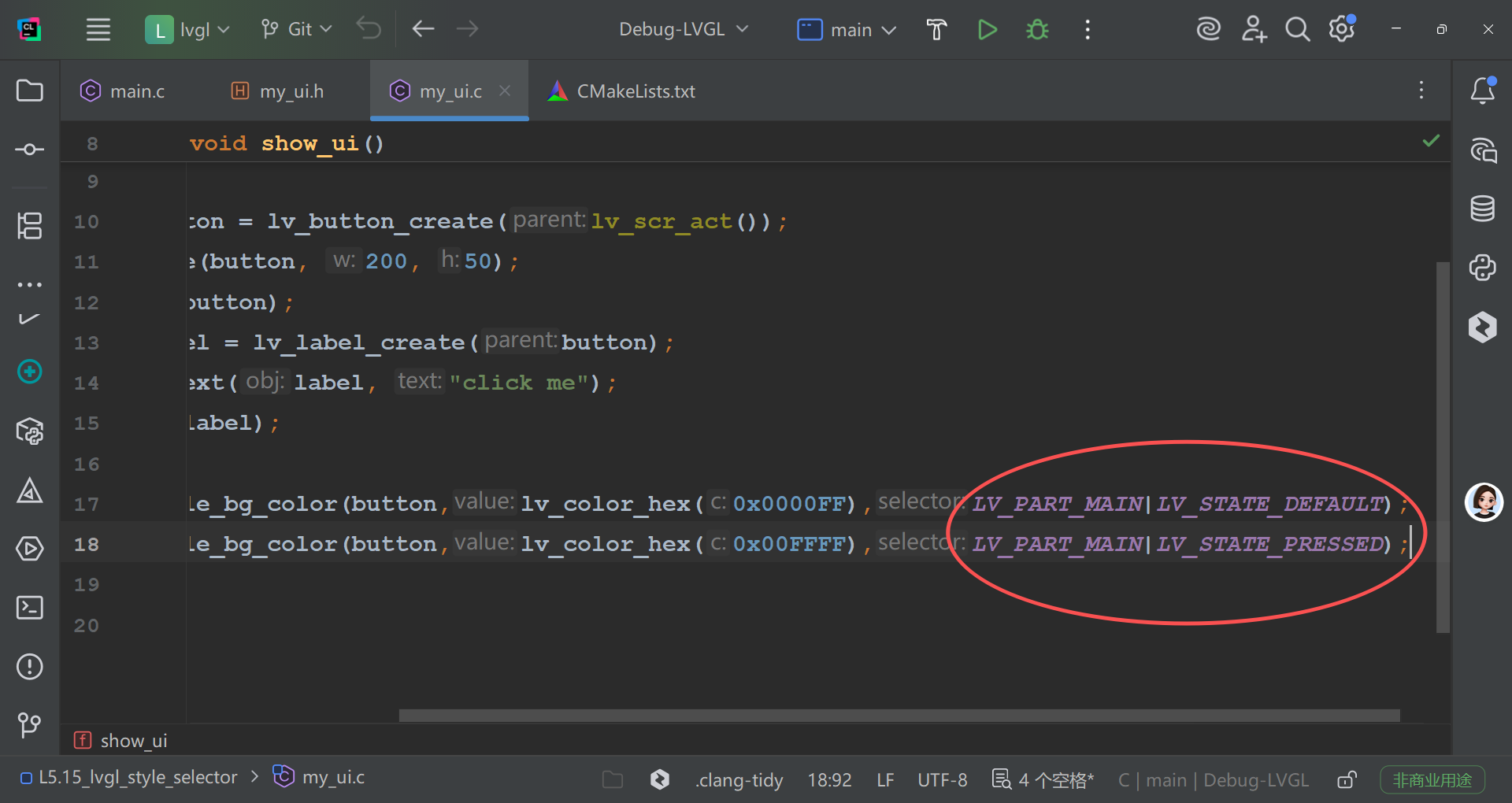

上述代码的选择器：主体加默认以及主体加按下。
效果：按下变颜色，字体变红色

void show_ui()
{
    lv_obj_t * button = lv_button_create(lv_scr_act());
    lv_obj_set_size(button, 200, 50);
    lv_obj_center(button);
    lv_obj_t * label = lv_label_create(button);
    lv_label_set_text(label, "click me");
    lv_obj_center(label);

    lv_obj_set_style_bg_color(button,lv_color_hex(0x0000FF),LV_PART_MAIN|LV_STATE_DEFAULT);
    lv_obj_set_style_bg_color(button,lv_color_hex(0x00FFFF),LV_PART_MAIN|LV_STATE_PRESSED);
    lv_obj_set_style_text_color(button,lv_color_hex(0xFF0000),LV_PART_MAIN|LV_STATE_PRESSED);
}

36.LVGL开关（Switch）

目的：在屏幕上显示一个开关，当开关打开时，显示一个按钮，当开关关闭时，按钮隐藏
灵活设置开关的颜色
练习之前学习的对象之间的各种对齐方式
开关开启才叫指示器indicator。后面是开关状态为滑动切换颜色。

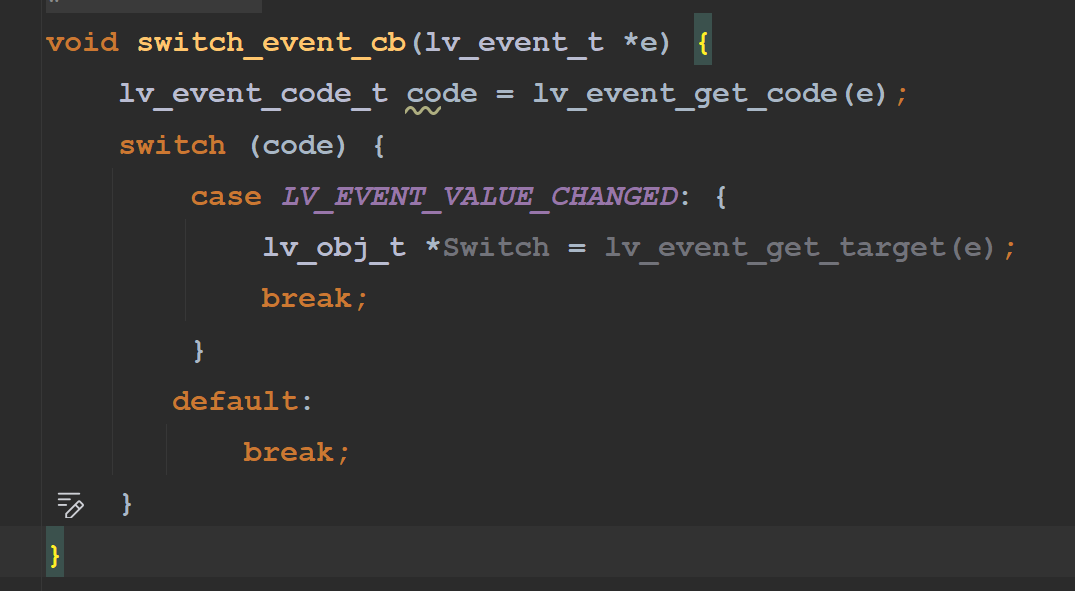

回调函数模板。

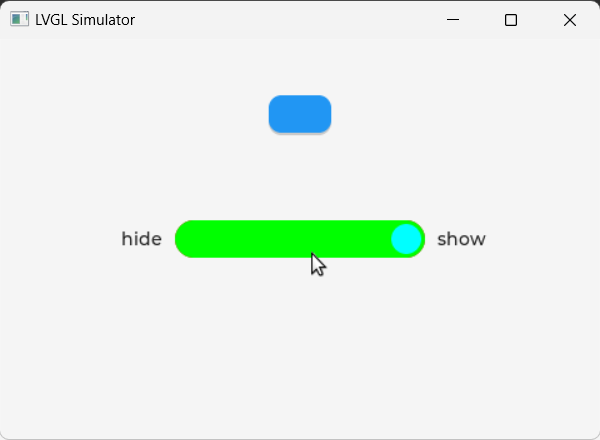

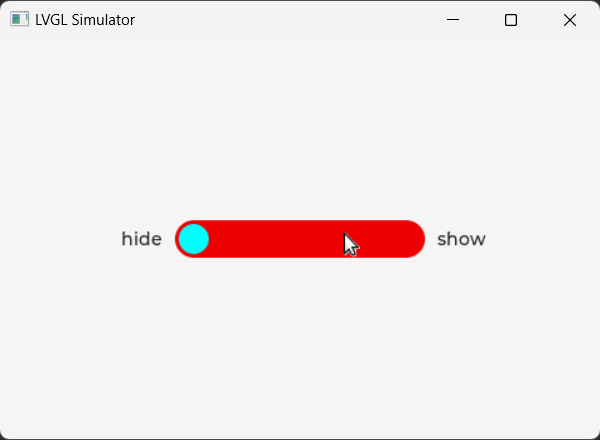

效果截图：

//
// Created by Admin on 2025/7/7.
//

#include "my_ui.h"
#include "lvgl.h"
static lv_obj_t *button;
void switch_event_cb(lv_event_t *e) {
    const lv_event_code_t code = lv_event_get_code(e);
    switch (code) {
        case LV_EVENT_VALUE_CHANGED: {
            lv_obj_t *Switch = lv_event_get_target(e);
            bool has_state = lv_obj_has_state(Switch,LV_STATE_CHECKED);
            if(button==NULL) {//开启开关
                button=lv_button_create(lv_scr_act());
                lv_obj_set_size(button, 50, 30);
                lv_obj_align(button,LV_ALIGN_CENTER,0,-100);
            } if(has_state) {
                lv_obj_remove_flag(button,LV_OBJ_FLAG_HIDDEN);//显示按钮
            } else {
                lv_obj_add_flag(button,LV_OBJ_FLAG_HIDDEN);//隐藏按钮
            }
            break;
        }
       default:
           break;
    }
}
void show_ui()
{
    lv_obj_t * Switch= lv_switch_create(lv_scr_act());
    lv_obj_set_size(Switch, 200, 30);
    lv_obj_center(Switch);
    lv_obj_set_style_bg_color(Switch,lv_color_hex(0x00FF00),LV_PART_INDICATOR|LV_STATE_CHECKED);
    lv_obj_set_style_bg_color(Switch,lv_color_hex(0xEE0000),LV_PART_MAIN);
    lv_obj_set_style_bg_color(Switch,lv_color_hex(0x00FFFF),LV_PART_KNOB);
    lv_obj_t * left_label = lv_label_create(lv_scr_act());
    lv_obj_t * right_label = lv_label_create(lv_scr_act());
    lv_label_set_text(left_label,"hide");
    lv_label_set_text(right_label,"show");
    lv_obj_align_to(left_label,Switch,LV_ALIGN_OUT_LEFT_MID,-10,0);
    lv_obj_align_to(right_label,Switch,LV_ALIGN_OUT_RIGHT_MID,10,0);
    lv_obj_add_event_cb(Switch,switch_event_cb,LV_EVENT_VALUE_CHANGED,NULL);
}

37.LVGL滑块（Slider）

看视频文档，代码差不多。
三种模式：普通，对称，范围。

38.LVGL下拉列表（Dropdown）

看视频文档学习即可。有默认文字内容，列表内容，以及符号三个地方书写代码。

39.LVGL复选框（Checkbox）

函数整体接口较少。看示例代码即可。

40.LVGL进度条（Bar）

普通，对称，范围。三种模式。
只作为数据展示，无法拖动，slider可以拖动，只读的状态。

//
// Created by Admin on 2025/7/7.
//

#include "my_ui.h"
#include "lvgl.h"

void show_ui()
{
    //创建进度条
    lv_obj_t * bar = lv_bar_create(lv_scr_act());
    lv_obj_set_size(bar,250,15);
    //lv_obj_set_size(bar,15,250);
    //lv_obj_set_size(bar,200,200);
    //进度条居中
    lv_obj_center(bar);
    //普通模式
    //lv_bar_set_mode(bar,LV_BAR_MODE_NORMAL);
    //lv_bar_set_mode(bar,LV_BAR_MODE_SYMMETRICAL);//对称模式
    lv_bar_set_mode(bar,LV_BAR_MODE_RANGE);//范围模式
    //设置进度条范围
    lv_bar_set_range(bar,-100,100);
    //设置动画时间为500ms
    lv_obj_set_style_anim_time(bar,500,LV_PART_MAIN);
    //设置进度条指示器背景颜色为红色
    lv_obj_set_style_bg_color(bar,lv_color_hex(0xff0000),LV_PART_INDICATOR);
    //设置进度条指示器背景颜色渐变为绿色
    lv_obj_set_style_bg_grad_color(bar,lv_color_hex(0x00ff00),LV_PART_INDICATOR);
    //设置进度条指示器背景颜色是水平渐变
    lv_obj_set_style_bg_grad_dir(bar,LV_GRAD_DIR_HOR,LV_PART_INDICATOR);
    //范围模式下，设置区间左值（注意:该函数必须在范围模式下才生效）
    lv_bar_set_start_value(bar,-50,LV_ANIM_ON);
    //lv_bar_set_value(bar,88,LV_ANIM_ON);
}

41.LVGL图像

怎么在LVGL显示图片。

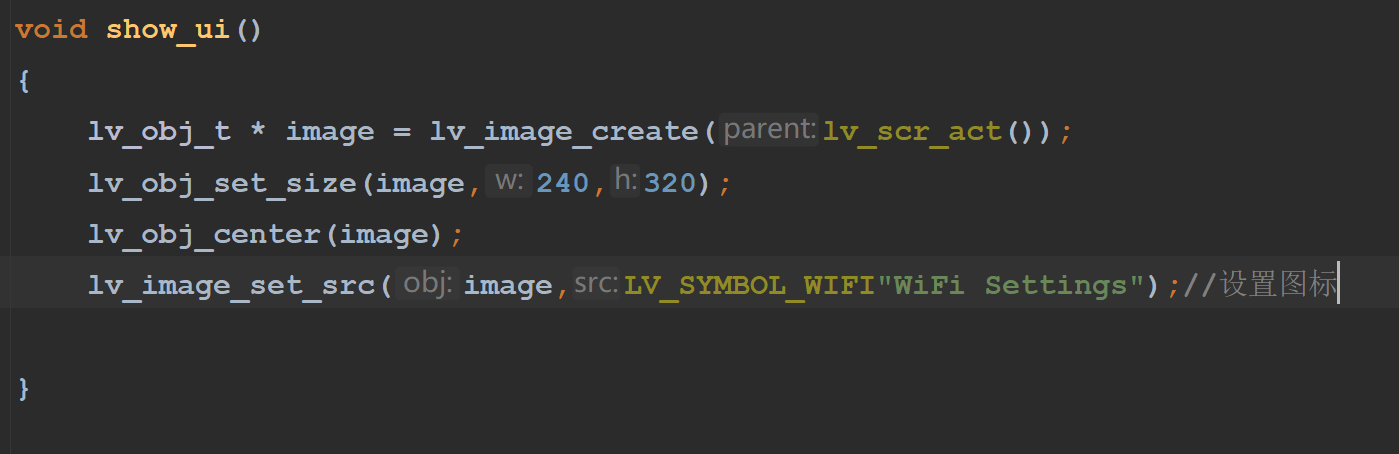

熟悉的三行代码：
其中设置完图标，可以在图标后面加入文字内容

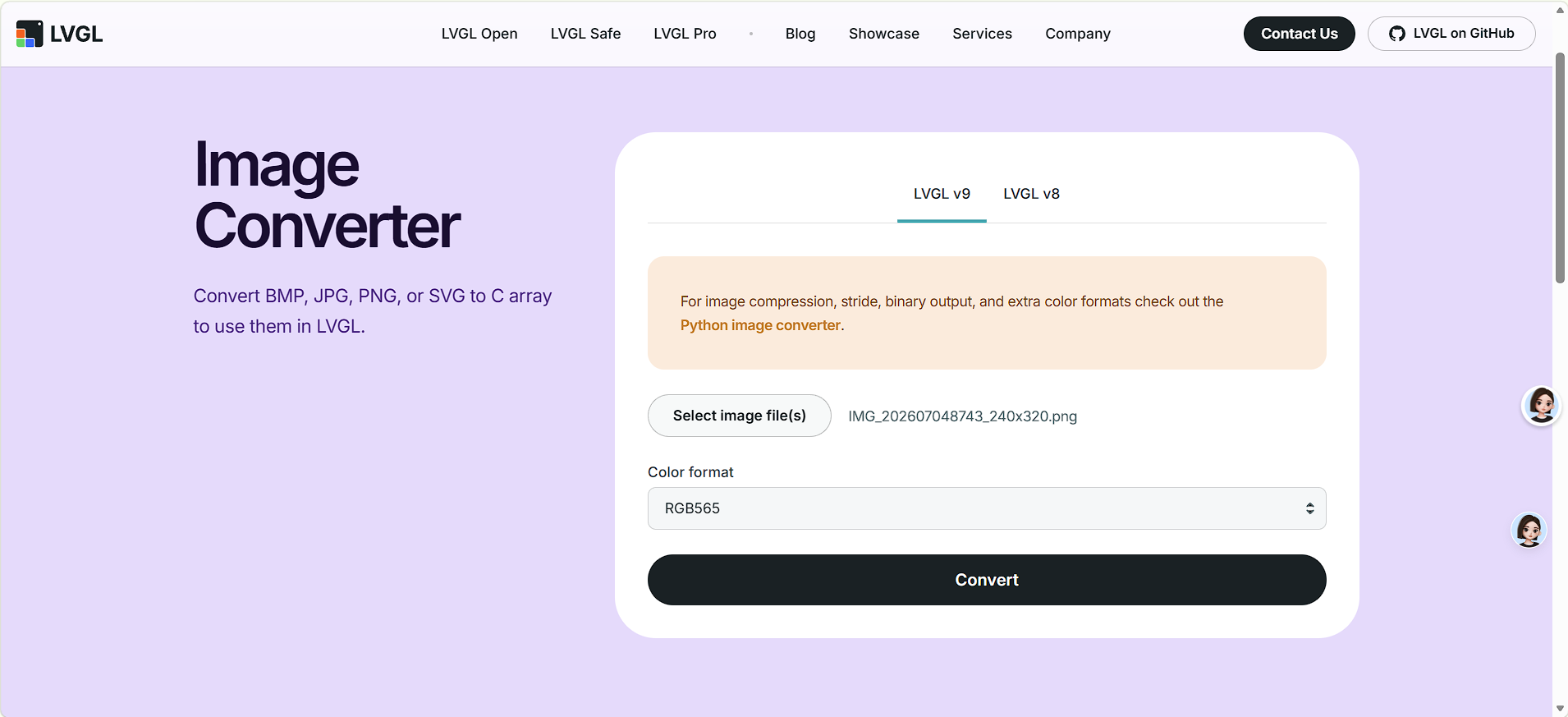

通过这个网站把图片生成代码格式：图片必须提前适合我们屏幕240*320。

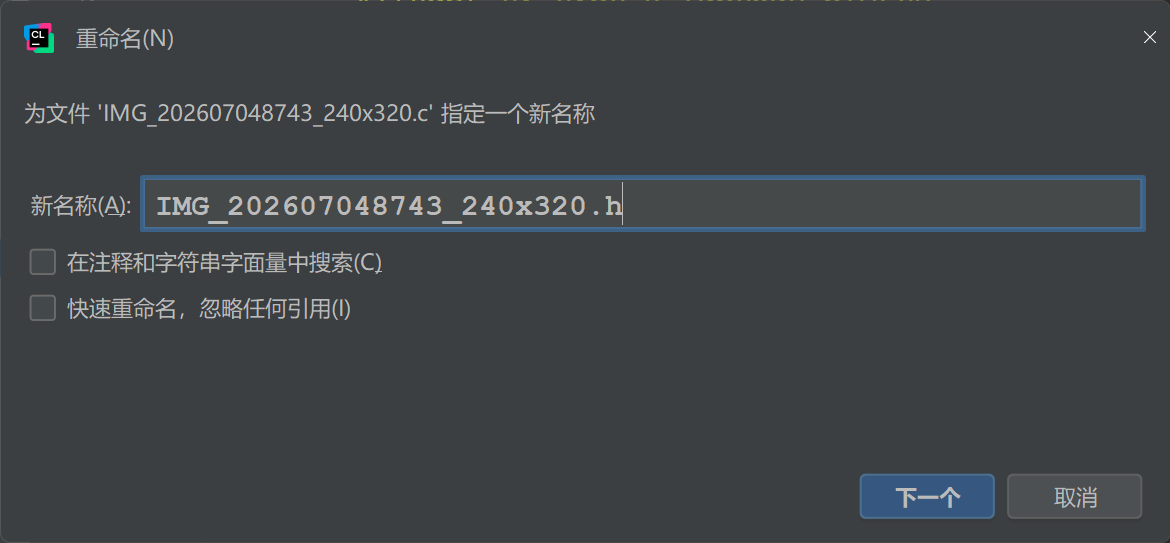

把生成的.c文件拖到我们的根目录下。然后为了引入我们工程，把.c文件改为.h

//
// Created by Admin on 2025/7/7.
//

#include "my_ui.h"
#include "lvgl.h"
#include "IMG_202607048743_240x320.h"
void show_ui()
{
    lv_obj_t * image = lv_image_create(lv_scr_act());
    lv_obj_set_size(image,240,320);
    lv_obj_center(image);
    //lv_image_set_src(image,LV_SYMBOL_WIFI"WiFi Settings");//设置图标
    lv_image_set_src(image,&IMG_202607048743_240x320);
    //设置透明度
    lv_obj_set_style_img_opa(image,255,0);
    //设置缩放比例
    lv_image_set_scale(image,255);
    //设置颜色滤镜,也要设置透明度
    lv_obj_set_style_img_recolor(image,lv_color_hex(0xFF0000),LV_PART_MAIN);
    lv_obj_set_style_img_recolor_opa(image,100,0);
    //图片旋转
    lv_image_set_pivot(image,10,100);//设置旋转中心
    lv_image_set_rotation(image,180);
}

42.LVGL文本框（Textarea）和键盘（keyboard）

lv_obj_align_to()这个函数是相对于某个对象进行对齐。

#include "my_ui.h"
#include "lvgl.h"


static lv_obj_t *keyboard;

void textarea_event_callback(lv_event_t* e)
{
    const lv_event_code_t code = lv_event_get_code(e);
    // 输入框获得焦点或者被点击
    if (code == LV_EVENT_FOCUSED || code == LV_EVENT_CLICKED)
    {
        // 显示键盘
        lv_obj_remove_flag(keyboard, LV_OBJ_FLAG_HIDDEN);
    } else if (code == LV_EVENT_DEFOCUSED || code == LV_EVENT_READY || code == LV_EVENT_LEAVE)  // 输入框失去焦点，或者按下键盘上的OK按键
    {
        // 隐藏键盘
        lv_obj_add_flag(keyboard, LV_OBJ_FLAG_HIDDEN);
    }
}
void show_ui()
{
    lv_obj_t* ta = lv_textarea_create(lv_scr_act());
    lv_obj_set_size(ta, 200, 40);
    lv_obj_align(ta, LV_ALIGN_TOP_MID, 10, 20);

    lv_obj_t* label = lv_label_create(lv_scr_act());
    lv_label_set_text(label, LV_SYMBOL_CALL);
    lv_obj_align_to(label, ta, LV_ALIGN_OUT_LEFT_MID, -5, 0);

    // 设置为密码模式
    lv_textarea_set_password_mode(ta, false);

    // 设置单行模式
    lv_textarea_set_one_line(ta, true);
    // 设置输入框可以输入的字符集合
    lv_textarea_set_accepted_chars(ta, "1234567890-");
    // 设置输入框最大输入字符数
    lv_textarea_set_max_length(ta, 13);
    // 设置输入框输入提示
    lv_textarea_set_placeholder_text(ta, "phone number");

    // 创建一个键盘
    keyboard = lv_keyboard_create(lv_scr_act());
    // 设置键盘模式为数字模式（其余还有大写模式、小写模式、字符模式）
    lv_keyboard_set_mode(keyboard, LV_KEYBOARD_MODE_NUMBER);
    // 将键盘与输入框进行绑定
    lv_keyboard_set_textarea(keyboard, ta);
    // 开始时隐藏键盘
    lv_obj_add_flag(keyboard, LV_OBJ_FLAG_HIDDEN);

    // 为输入框添加事件响应函数
    lv_obj_add_event_cb(ta, textarea_event_callback, LV_EVENT_ALL, NULL);
}

43.LVGL列表（list）

有很多代码，看示例代码即可。

44.LVGL表格（Table）

//
// Created by Admin on 2025/7/7.
//

#include "my_ui.h"
#include "lvgl.h"
static lv_obj_t * label;
void table_event_callback(lv_event_t* e)
{
  const lv_event_code_t code = lv_event_get_code(e);
  lv_obj_t* table = lv_event_get_target(e);
  if (code == LV_EVENT_FOCUSED)
  {
    // 获取表格中当前被点击的单元格的坐标
    uint32_t row, col;
    lv_table_get_selected_cell(table, &row, &col);
    // 拿到指定坐标的单元格的值
    const char* value = lv_table_get_cell_value(table, row, col);
    // 显示在标签上
    lv_label_set_text(label, value);
    lv_obj_align_to(label, table, LV_ALIGN_OUT_BOTTOM_MID, 0, 5);
  }
}
void show_ui()
{
  lv_obj_t * table = lv_table_create(lv_scr_act());
  lv_obj_set_size(table,220,250);
  lv_obj_center(table);
  lv_table_set_column_count(table,2);//设置2列
  lv_table_set_column_width(table,0,150);
  lv_table_set_column_width(table,1,70);
  //设置单元格字体对齐方式为居中对齐
  lv_obj_set_style_text_align(table,LV_TEXT_ALIGN_CENTER, LV_PART_ITEMS);
  //设置单元格被选中时，字体颜色变成红色
  lv_obj_set_style_text_color(table,lv_color_hex(0xFF0000), LV_PART_ITEMS|LV_STATE_FOCUSED);
  //设置第一行
  lv_table_set_cell_value(table,0,0,"Student Info");
  //设置第二行
  lv_table_set_cell_value(table,1,0,"Name");
  lv_table_set_cell_value(table,1,1,"Age");
  //设置第三行
  lv_table_set_cell_value(table,2,0,"Tom");
  lv_table_set_cell_value(table,2,1,"18");
  //设置第四行
  lv_table_set_cell_value(table,3,0,"Jerry");
  lv_table_set_cell_value(table,3,1,"19");
  //设置第五行
  lv_table_set_cell_value(table,4,0,"Jane");
  lv_table_set_cell_value(table,4,1,"20");
  // 设置第一行、第一列与右边得到单元格合并
  lv_table_set_cell_ctrl(table, 0, 0, LV_TABLE_CELL_CTRL_MERGE_RIGHT);

  // 创建一个标签，用于展示表格上被点击的单元格的内容
  label = lv_label_create(lv_scr_act());
  lv_label_set_text(label, "");
  lv_obj_align_to(label, table, LV_ALIGN_OUT_BOTTOM_MID, 0, 5);
  // 为表格增加事件回调函数
  lv_obj_add_event_cb(table, table_event_callback, LV_EVENT_FOCUSED, NULL);
}

45.LVGL微调框（Spinbox）

看示例代码即可。记函数以及代码模板。

46.LVGL线段（Line）

看示例代码即可。

47.LVGL日志系统

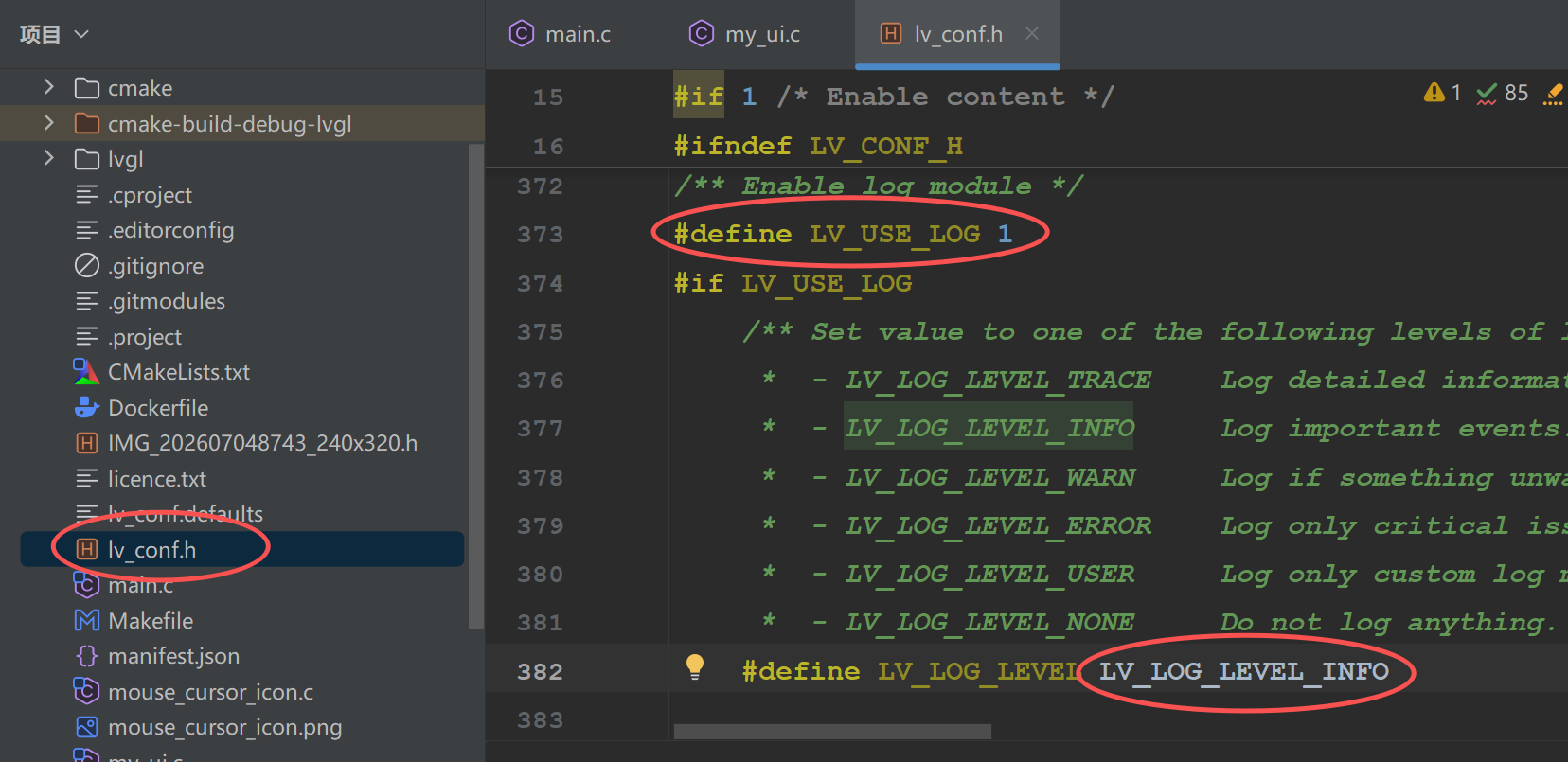

先去配置2个信息：宏定义为1，选择信息。
模拟器项目默认是以窗口任务的模式启动的，会自动屏蔽控制台输出的日志信息，如果想要在控制台终端看到LVGL中打印的日志，可以在模拟器项目的CMakeLists.txt文件中增加如下配置项：set(CMAKE_EXE_LINKER_FLAGS "${CMAKE_EXE_LINKER_FLAGS} -Wl,--subsystem,console")

48.LVGL滚动选择器（Roller）

#include "my_ui.h"
#include "lvgl.h"

void roller_event_callback(lv_event_t *e) {
    const lv_event_code_t code = lv_event_get_code(e);
    if (code == LV_EVENT_VALUE_CHANGED) {
        char buf[32];
        const lv_obj_t *roller = lv_event_get_target(e);
        lv_roller_get_selected_str(roller, buf, sizeof(buf));
        LV_LOG_WARN("Clicked, ID: %d Text: %s\n", lv_roller_get_selected(roller), buf);
    }
}

void show_ui() {
    lv_obj_t *roller = lv_roller_create(lv_scr_act());
    lv_obj_set_width(roller, lv_display_get_horizontal_resolution(NULL));
    lv_obj_center(roller);

    // 设置选项
    lv_roller_set_options(roller, "Here With You\nYellow\nHello\nSmile\nDiamonds", LV_ROLLER_MODE_NORMAL);

    // 设置条目文字对齐方式为居中对齐
    lv_obj_set_style_text_align(roller, LV_TEXT_ALIGN_CENTER, LV_PART_MAIN);

    // 设置默认被选中的条目的索引编号，从0开始
    // lv_roller_set_selected(roller, 2, LV_ANIM_ON);

    // 设置默认被选中的条目的文本
    lv_roller_set_selected_str(roller, "Yellow", LV_ANIM_OFF);

    // 设置显示多少个条目（会自动设置对应的高度）
    lv_roller_set_visible_row_count(roller, 5);

    lv_obj_add_event_cb(roller, roller_event_callback, LV_EVENT_ALL, NULL);
}

49.LVGL圆弧

#include "my_ui.h"
#include "lvgl.h"

static lv_obj_t* label;

void arc_event_callback(lv_event_t* e)
{
    const lv_event_code_t code = lv_event_get_code(e);
    if (code == LV_EVENT_VALUE_CHANGED)
    {
        const lv_obj_t* arc = lv_event_get_target(e);
        // 获取圆弧的值，并且显示在中间的标签上
        lv_label_set_text_fmt(label, "%d", lv_arc_get_value(arc));
        // 标签的值变化了（尺寸发生变化），对齐方式要再设置一次
        lv_obj_align_to(label, arc, LV_ALIGN_CENTER, 0, 0);
    }
}

void show_ui()
{
    lv_obj_t* arc = lv_arc_create(lv_scr_act());
    lv_obj_set_size(arc, 150, 150);
    lv_obj_center(arc);

    label = lv_label_create(lv_scr_act());
    lv_label_set_text(label, "");
    lv_obj_align_to(label, arc, LV_ALIGN_CENTER, 0, 0);

    // 设置上半圆弧线

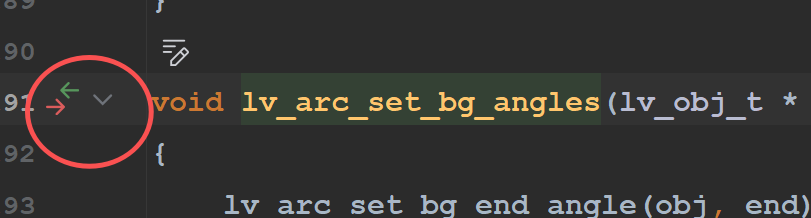

    lv_arc_set_bg_angles(arc, 180, 0);

    // 设置圆弧主体的线条宽度为15
    lv_obj_set_style_arc_width(arc, 15, LV_PART_MAIN);
    // 设置圆弧被选中部分的线条的宽度为15
    lv_obj_set_style_arc_width(arc, 15, LV_PART_INDICATOR);
    // 设置圆弧主体部分颜色为0xe1e1d1
    lv_obj_set_style_arc_color(arc, lv_color_hex(0xe1e1d1), LV_PART_MAIN);
    // 设置圆弧指示器部分颜色为0x1ab2ff
    lv_obj_set_style_arc_color(arc, lv_color_hex(0x1ab2ff), LV_PART_INDICATOR);
    // 设置圆弧中间的操作杆的颜色为0xff0000
    lv_obj_set_style_bg_color(arc, lv_color_hex(0xff0000), LV_PART_KNOB);

    // 设置取值范围
    // lv_arc_set_range(arc, 0, 100);

    // 顺时针旋转90°（注意：精度为1，和之前讲解的图片的旋转精度0.1不一样）
    // lv_arc_set_rotation(arc, 90);

    // 设置初始值
    lv_arc_set_value(arc, 50);

    // 添加事件响应回调函数
    lv_obj_add_event_cb(arc, arc_event_callback, LV_EVENT_VALUE_CHANGED, NULL);
}

50.LVGL图表（Chart）

点击有反应：一般是cb函数。
函数太多了，记框架。
查看某个对象相关函数？给AI翻译分析学习。

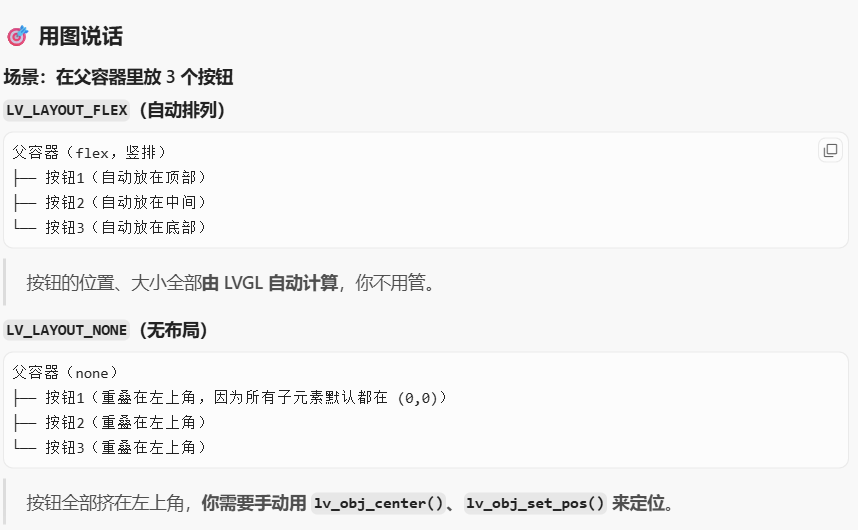

51.LVGL弹性布局

看文档

52.LVGL网格布局

看文档

53.LVGL自定义字体

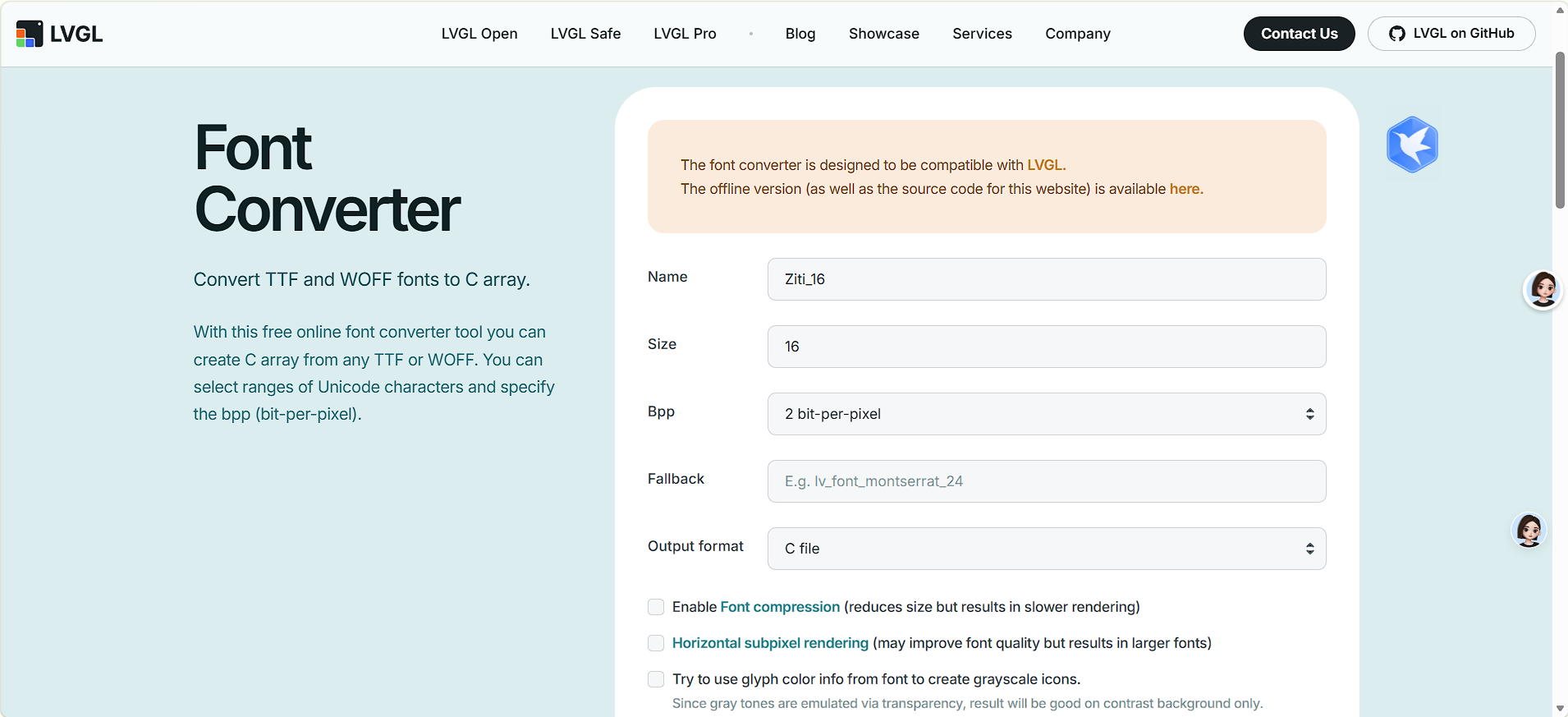

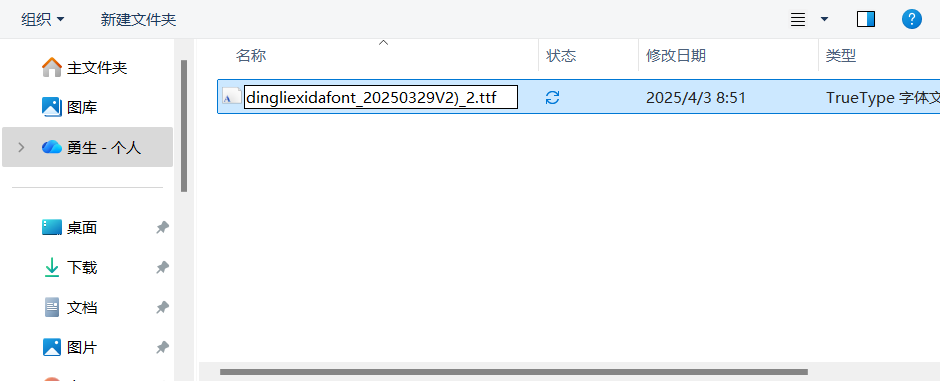

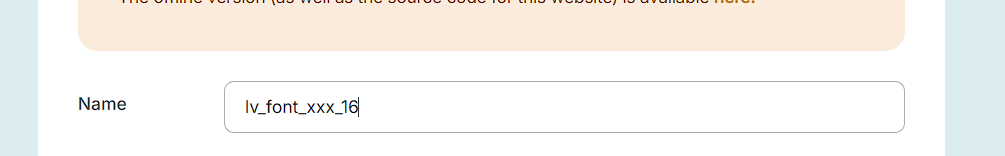

去字体网站下载商用免费。然后打开LVGL官网去配置使用。
3500汉字复制到symbol框里面。

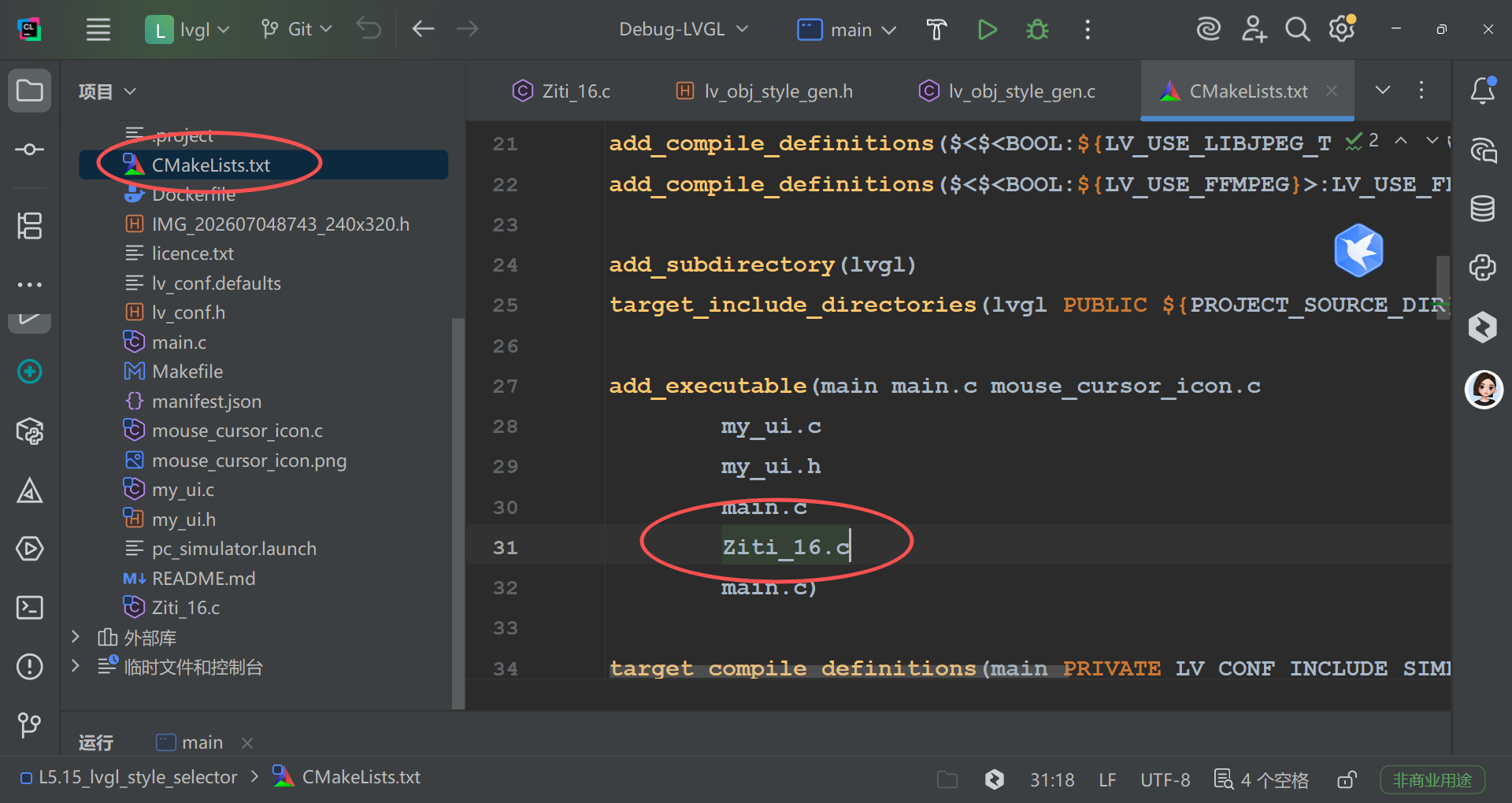

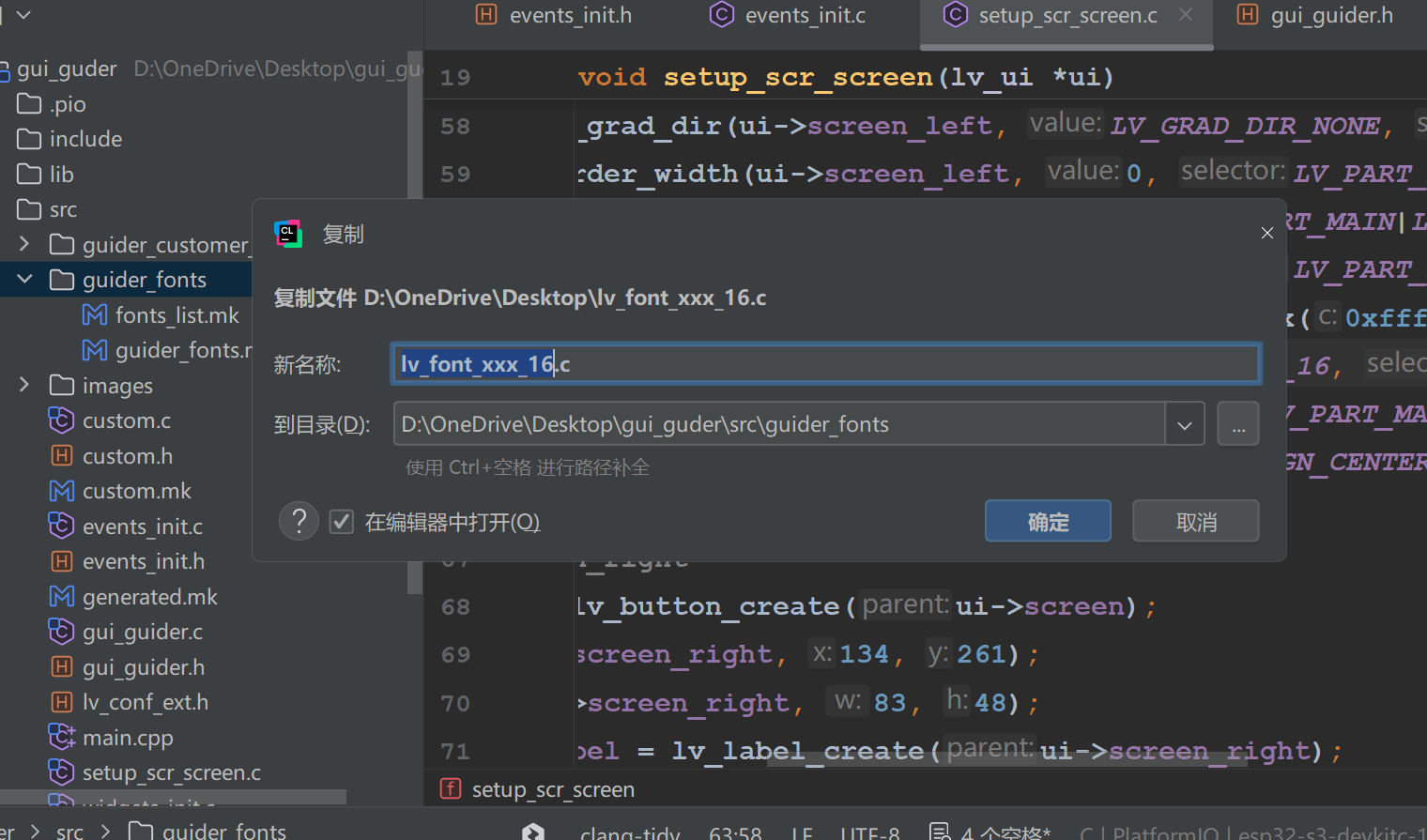

.c文件复制根目录，然后修改cmake文件
用宏定义引入：

#include "my_ui.h"
#include "lvgl.h"
LV_FONT_DECLARE(Ziti_16);//宏定义

void show_ui()
{
    lv_obj_t * button = lv_button_create(lv_scr_act());
    lv_obj_set_size(button,100,30);
    lv_obj_center(button);
    lv_obj_t * label = lv_label_create(button);
    lv_label_set_text(button,"高勇生");
    lv_obj_set_style_text_font(label,&Ziti_16,0);
    lv_obj_center(label);
}

54：LVGL自定义图标（Symbol）

图标放Range里面
查看16进制编码：

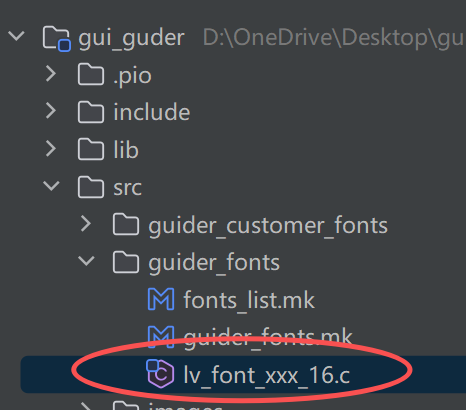

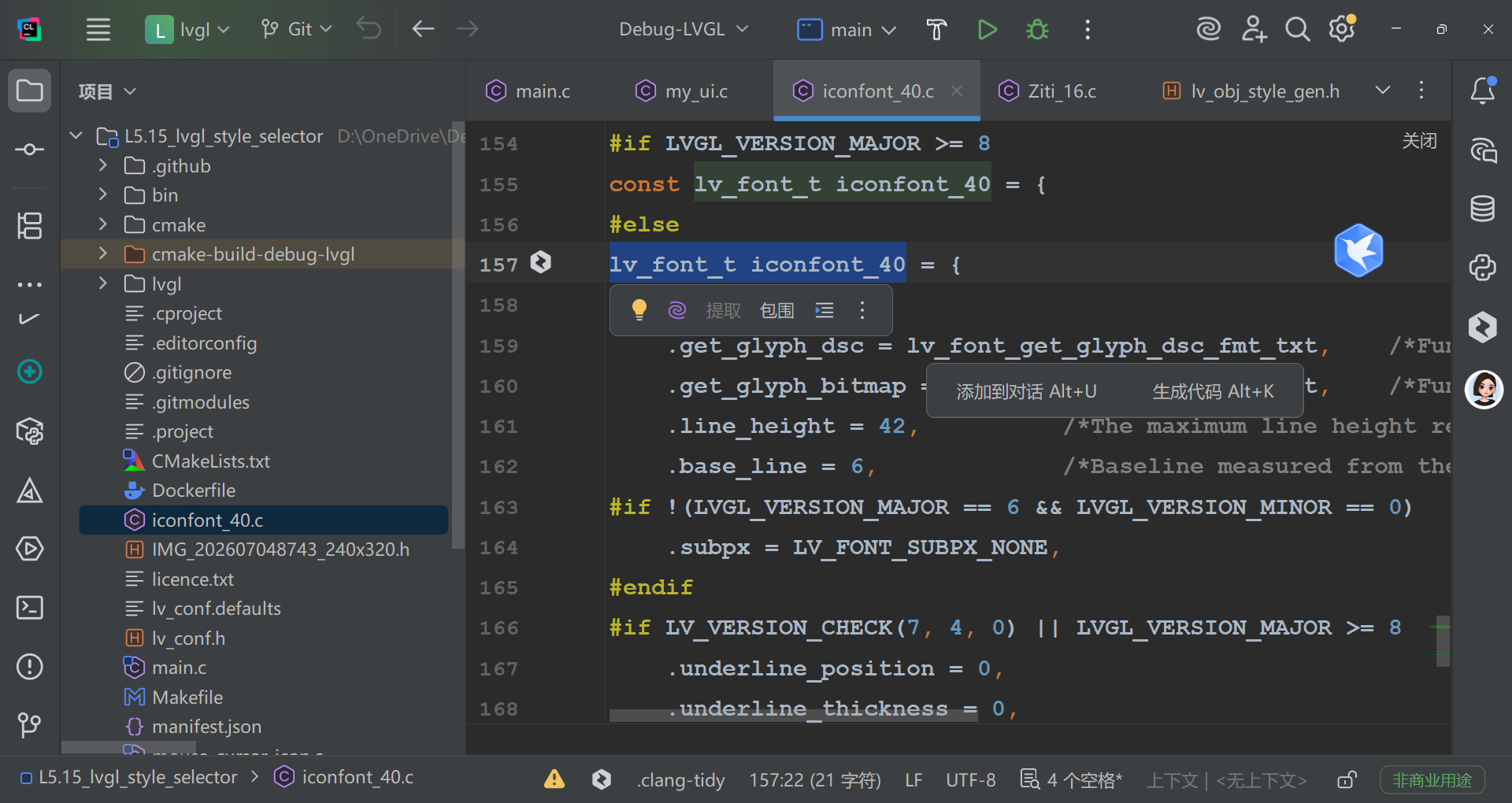

生成的.c文件，如果是单片机就放在src文件夹下面，模拟器就放在跟目录下面
找到名字索引：
生成UTF8的编码：
一定要把.c文件名放在CmakeList里面声明。

#include "my_ui.h"
#include "lvgl.h"
LV_FONT_DECLARE(Ziti_16);//宏定义
LV_FONT_DECLARE(iconfont_40);
#define LV_SYMBOL_emotion_40  "\xEE\xA4\x9B"
void show_ui()
{
    lv_obj_t * button = lv_button_create(lv_scr_act());
    lv_obj_set_size(button,100,100);
    lv_obj_center(button);
    lv_obj_t * label = lv_label_create(button);
    lv_label_set_text(label,LV_SYMBOL_emotion_40"");
    lv_obj_set_style_text_font(label,&iconfont_40,0);
    lv_obj_center(label);
}

55.LVGL定时器

完成实验：本节课实验目标，点击屏幕上按钮，ESP32S3扫描周边WiFi，并且将扫描结果显示在列表中。先把界面做出来。

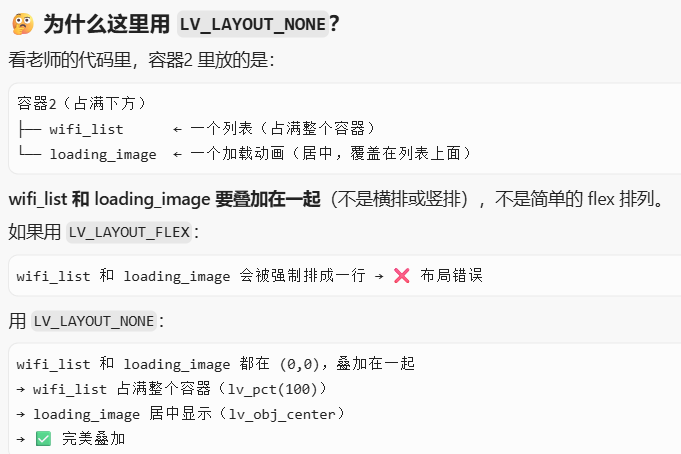

做列表:在触摸屏的模板工程里面
一般在show_ui和回调函数都能用到的参数，我们设置为全局静态变量。
这个代码值得手敲一遍。代码讲解很好。

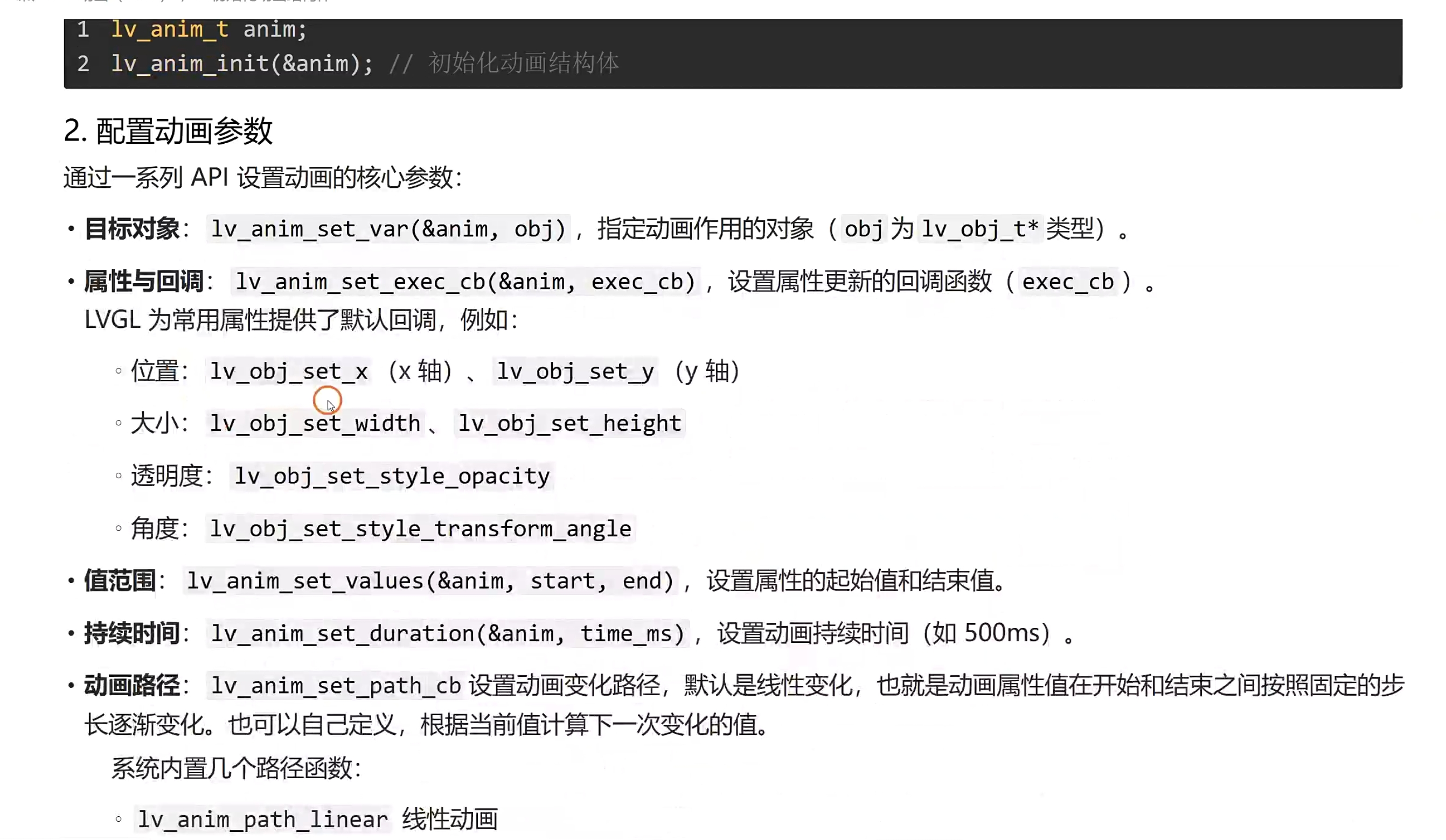

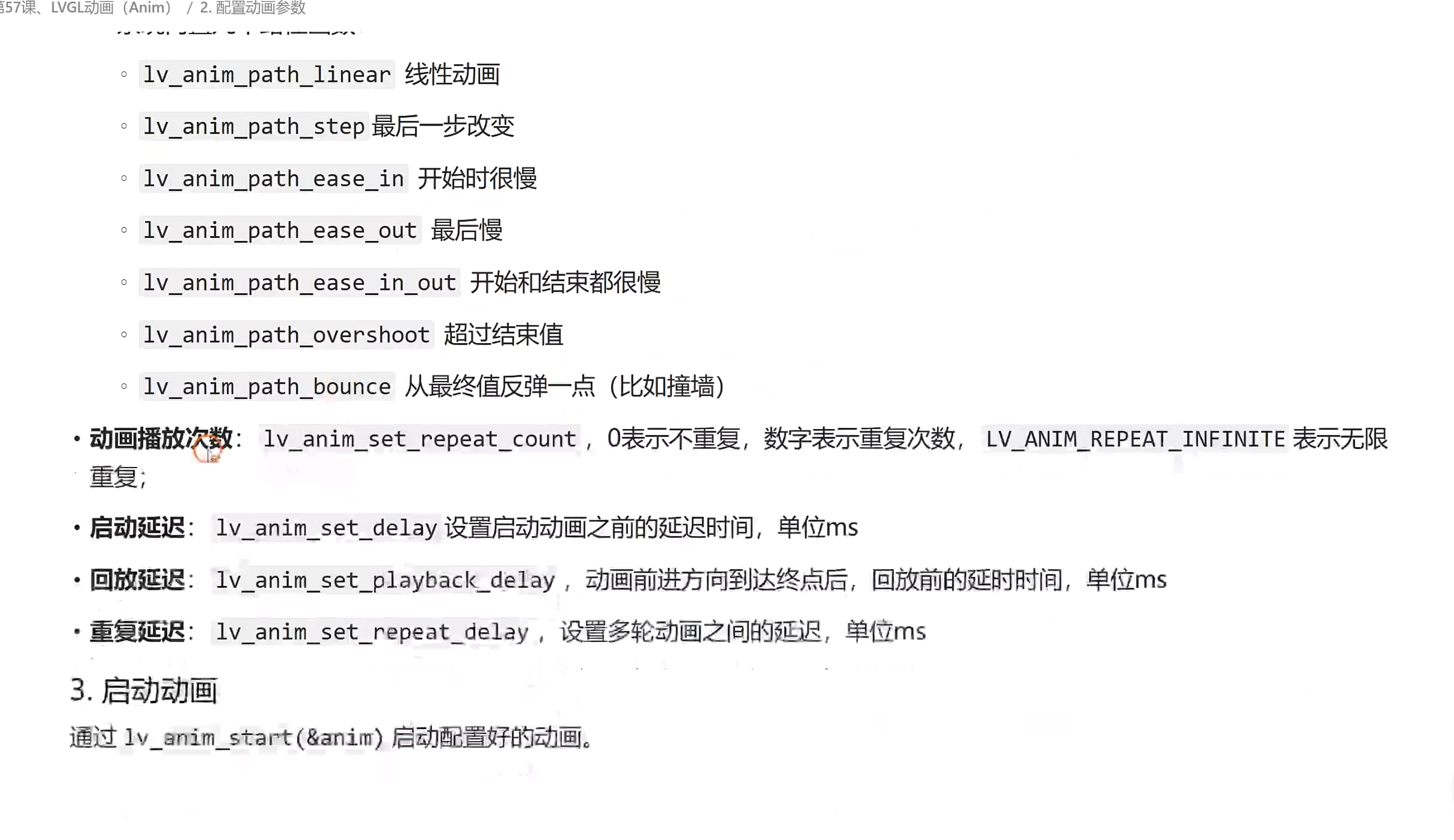

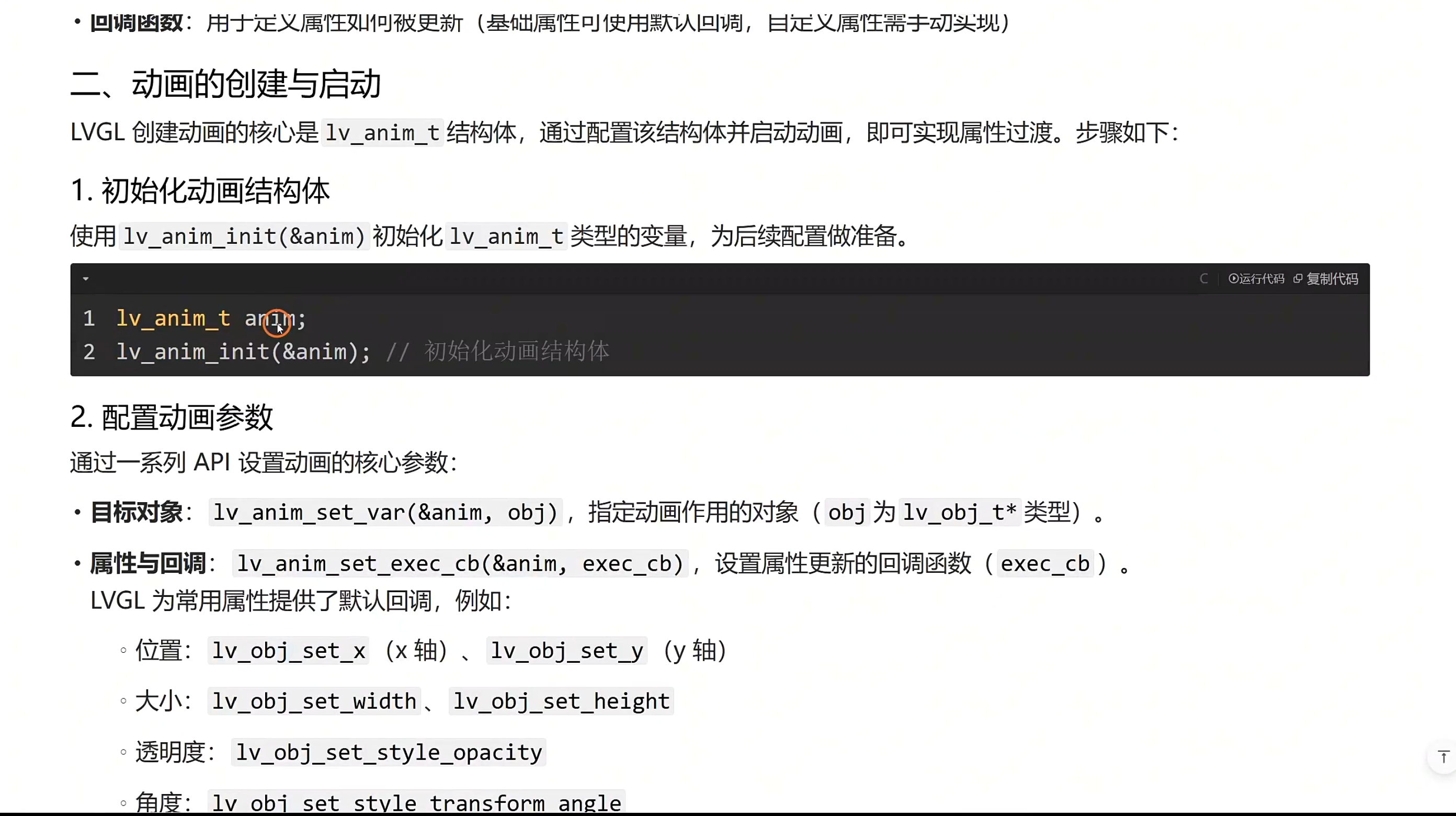

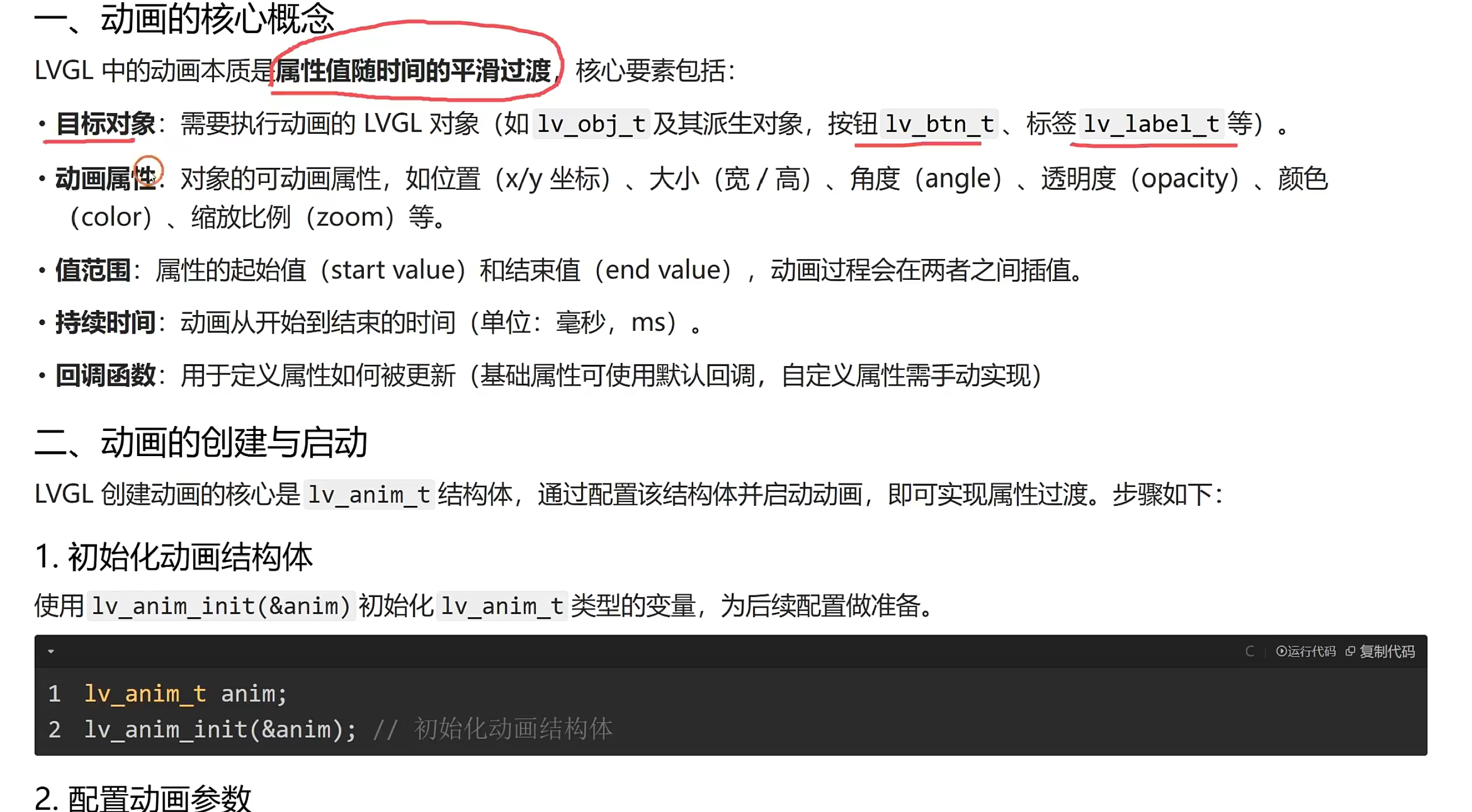

56.LVGL动画（Anim）

57.ESP32 SPIFFS文件系统

SPIFFS作用：将电脑文件上传至单片机系统
其余的看文档即可
用这个系统，首先一定是在代码初始化，SPIFFS.begin(ture)

58.ESP32分区表

esp32-s3一共16MB的内存，但是分区了，每个区都有各自的作用

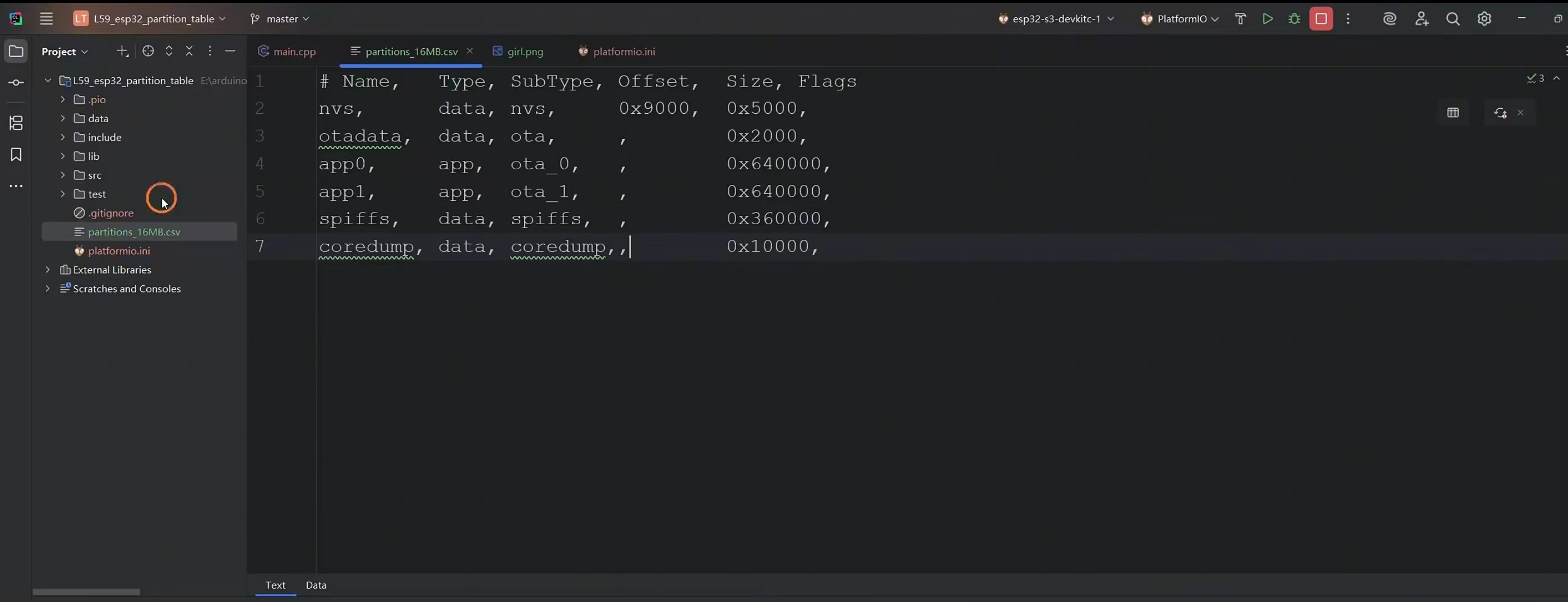

先在根目录下面创建一个.csv的分区表，然后在platformIO里面配置

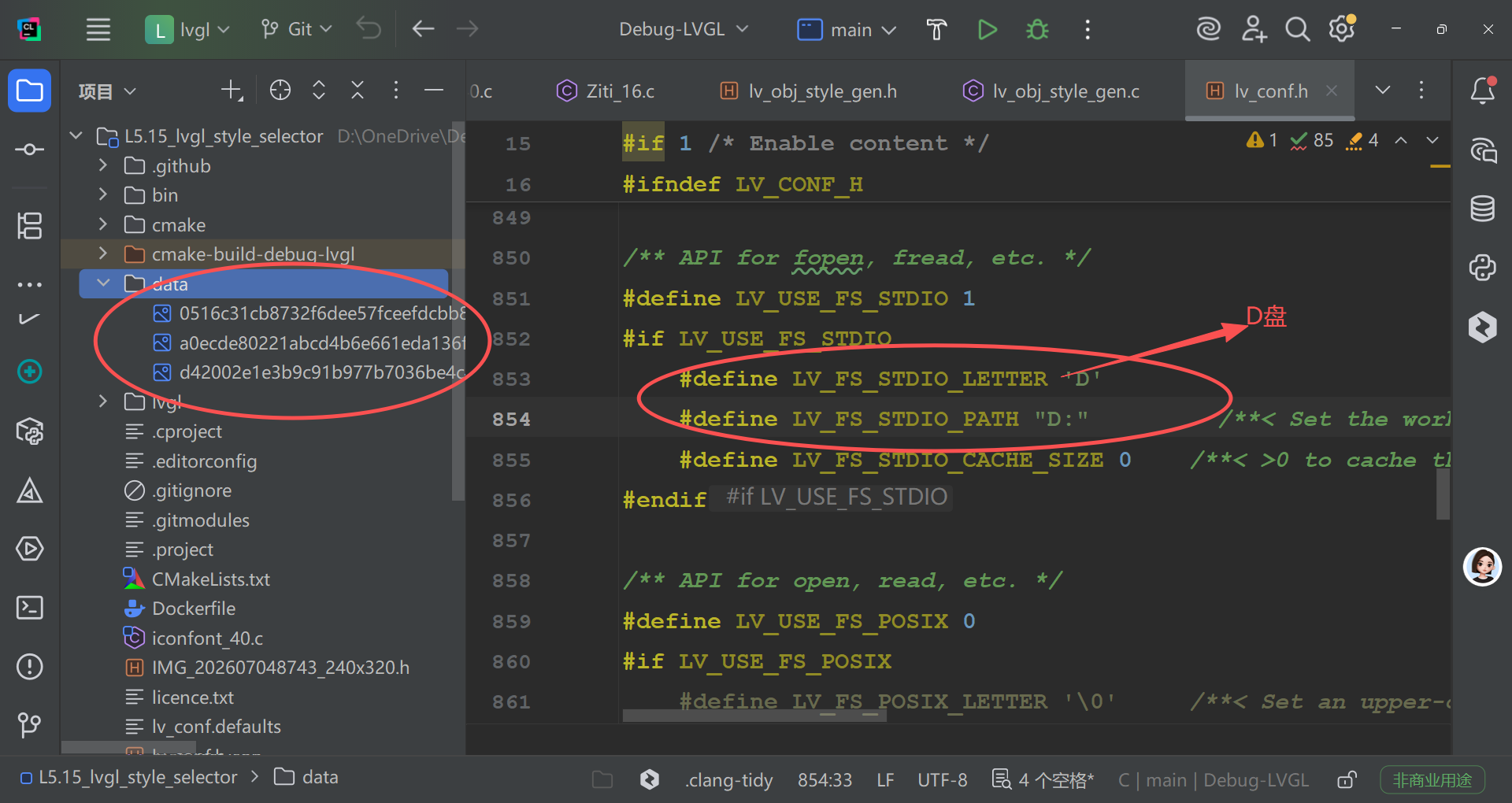

59.LVGL文件系统显示图片（模拟器篇）

对比之前的41节课的操作相对于简单一点

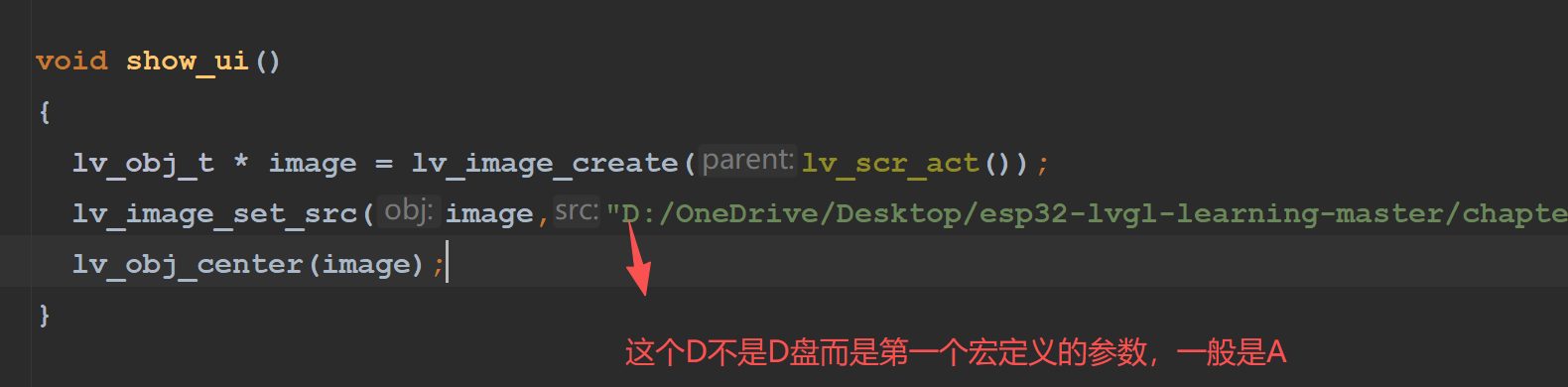

这里的第二个参数之前用的是数组。现在直接用图片路径

60.LVGL文件系统显示图片

上传到单片机，而不是模拟系统。
需要先设置分区表。

启用内置图片解码器（打开宏）
配置内存池
移植文件系统
图片组件中显示图片

61.LVGL显示gif动画

通过SPIFFS上传一段动画到单片机里面

62.LVGL显示二维码

打开宏才能用QR的功能

代码操作

#include "my_ui.h"
#include "lvgl.h"
#include "lv_spiffs.h"

void show_ui()
{
    auto qrcode = lv_qrcode_create(lv_scr_act());
    lv_obj_center(qrcode);
    const char*url="www.baidu.com";
    lv_qrcode_update(qrcode,url,lv_strlen(url));

}

对于二维码不能使用lv_obj_set_size去设置大小，用专属lv_qrcode_set_size

63.LVGL菜单使用(Menu)

代码重复多，可以手敲看看。

64.LVGL线程安全

NULL：C语言写法
nullptr：C++写法
互斥锁里面的函数体越小越好。（用锁来解决任务，并发情况）
递归锁：已将拿到锁的任务里面调用其他任务里面的函数，那个任务也会自然拿到锁
方法：在主函数体里面创建锁和任务xtaskcreate，分别在任务拿锁和释放锁。
第二种方法：用LVGL的定时器。
方法：改任务的参数为lv_timer_t* timer
然后再主函数里面设置：lv_timer_create(add,25,nullptr);

65.LVGL屏幕切换

lv_obj_t*screen1=lv_obj_create(NULL);创建完屏幕还得加载。
lv_screen_load(screen)
屏幕本身也是一个对象，只要创建对象的时候，执行父对象为NULL即可.lv_obj_create(NULL);

项目复盘

1.字体图标准备

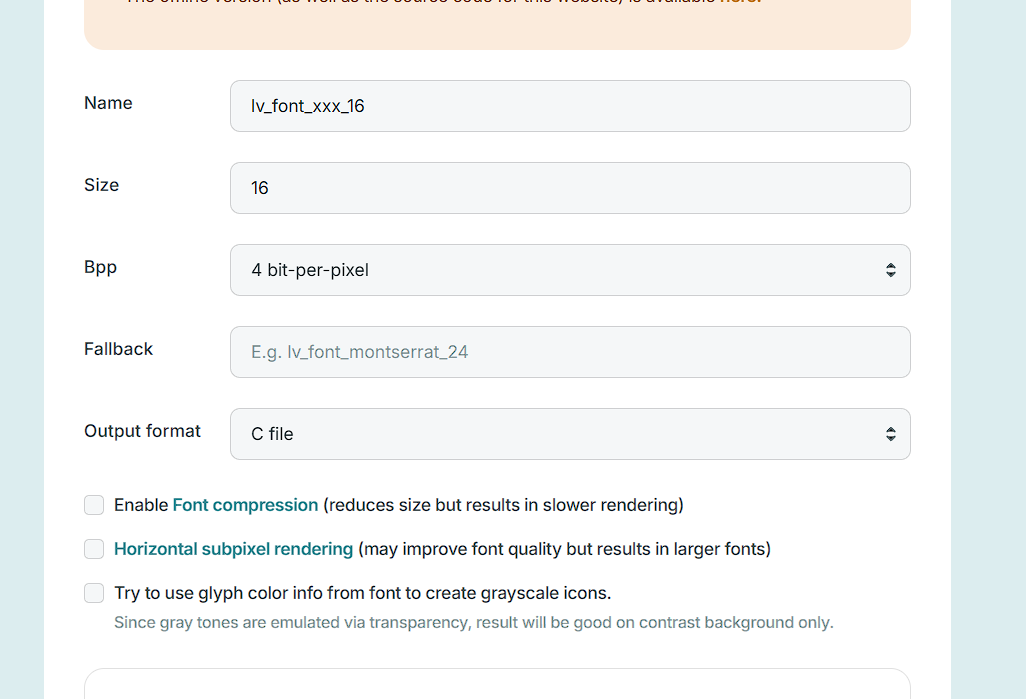

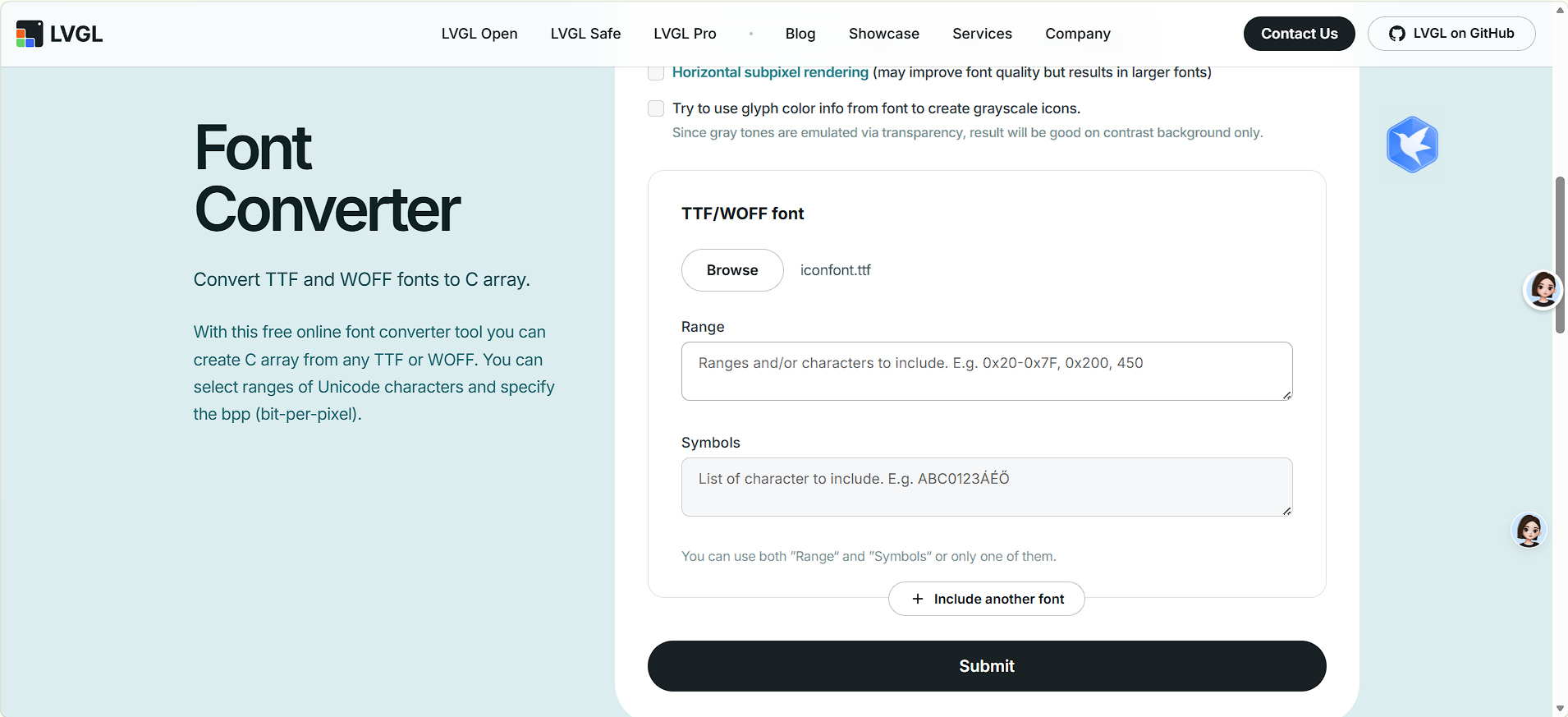

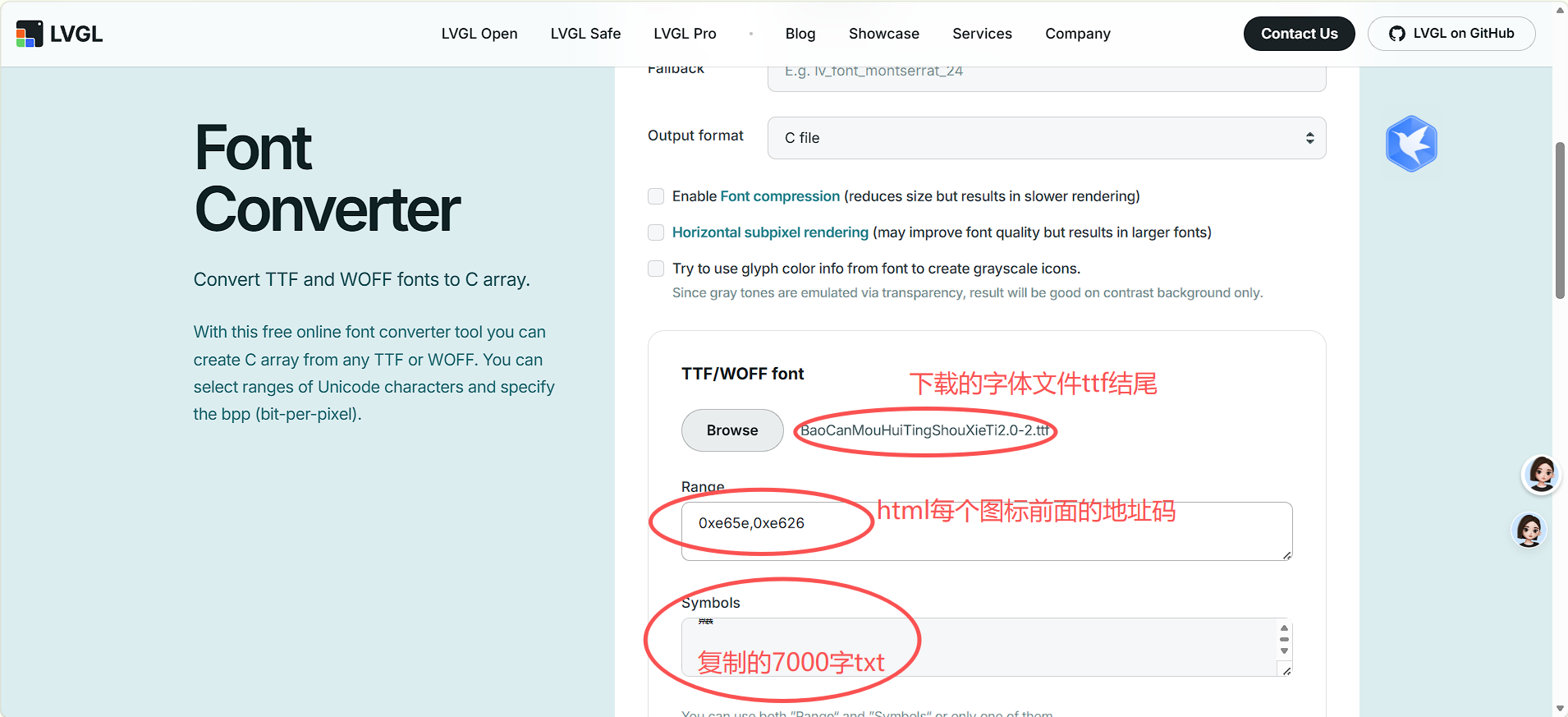

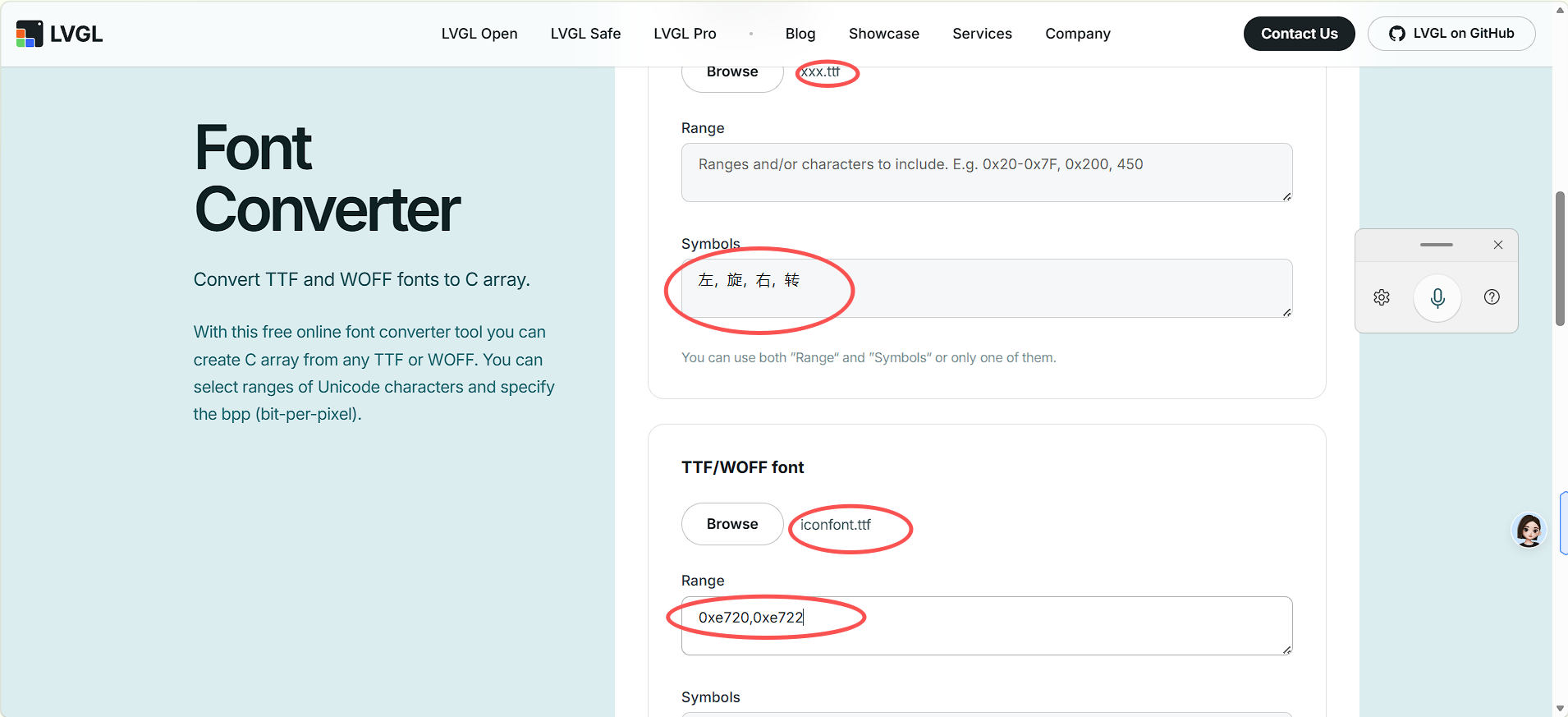

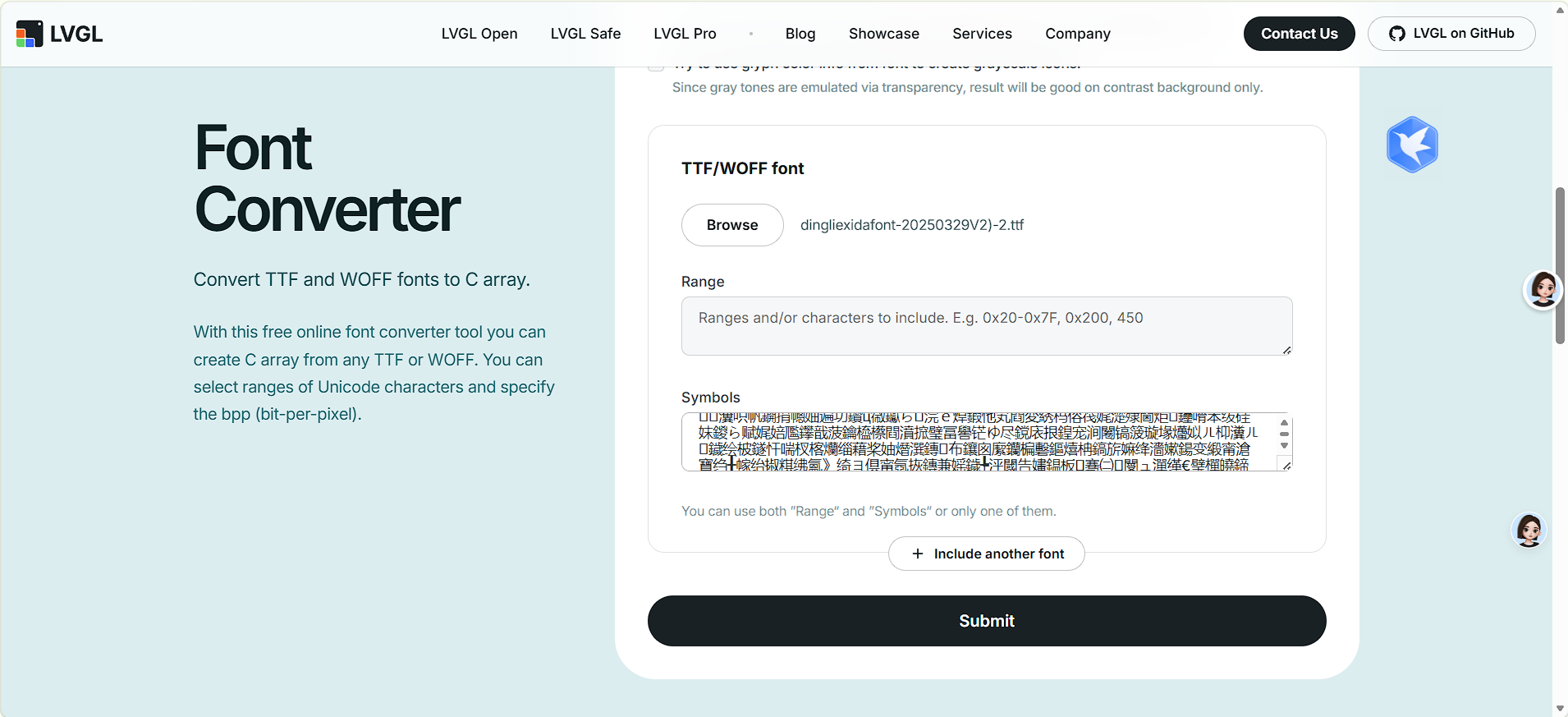

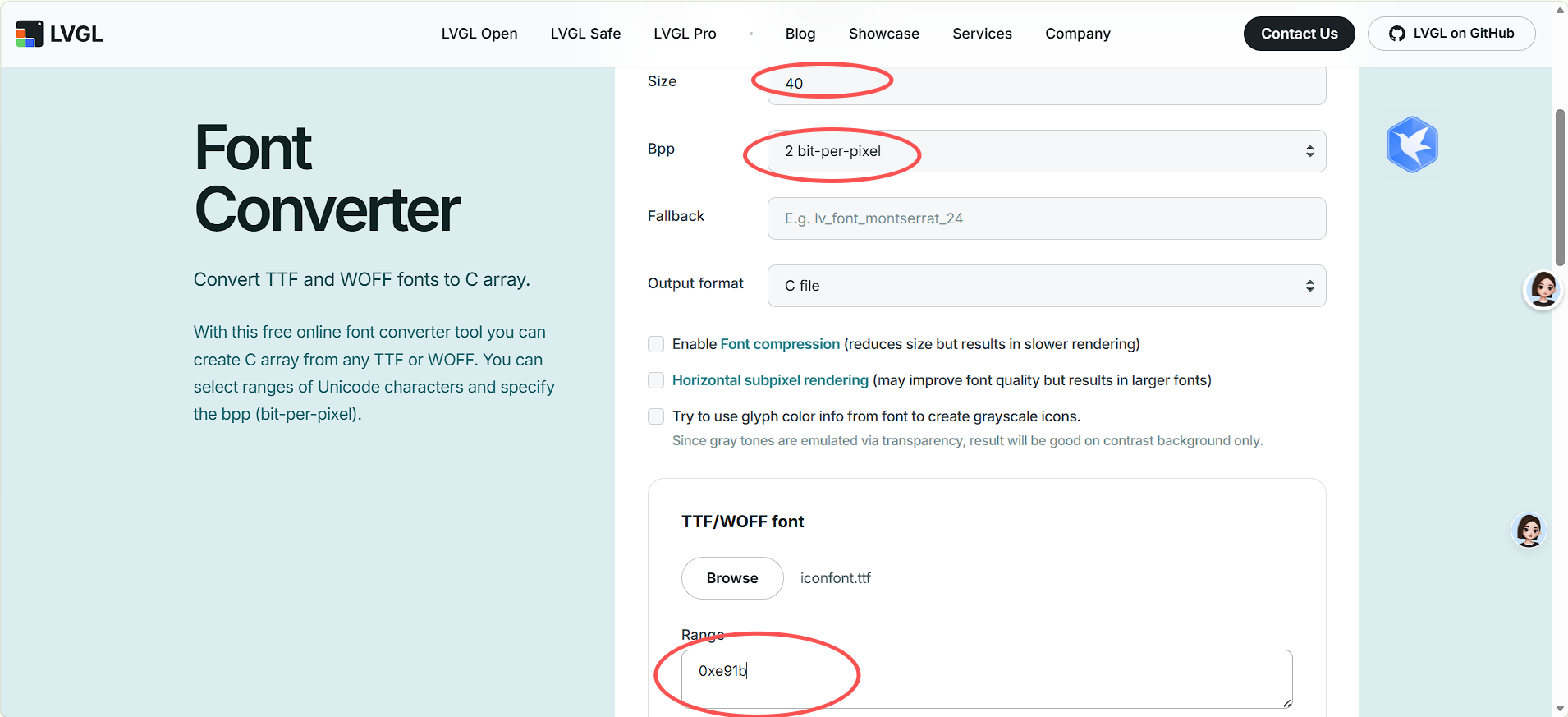

第一步打开LVGL字体生成工具Font Converter — LVGL，去商用免费的思源字体的免费下载和在线预览-字体天下下载商用免费的ZIP压缩包。
还需要字的txt文件。7000字，里面内容直接粘贴到Symbols

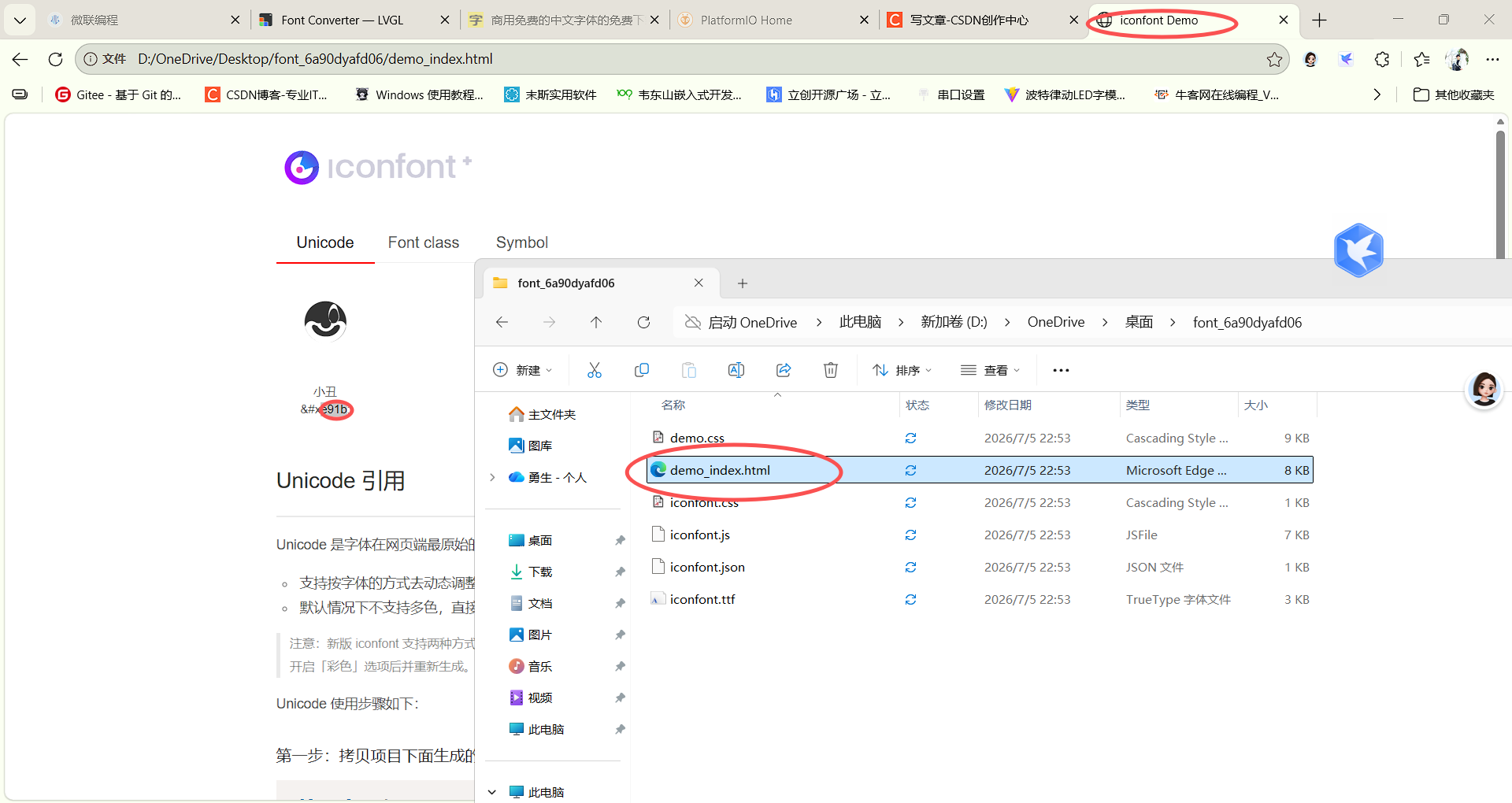

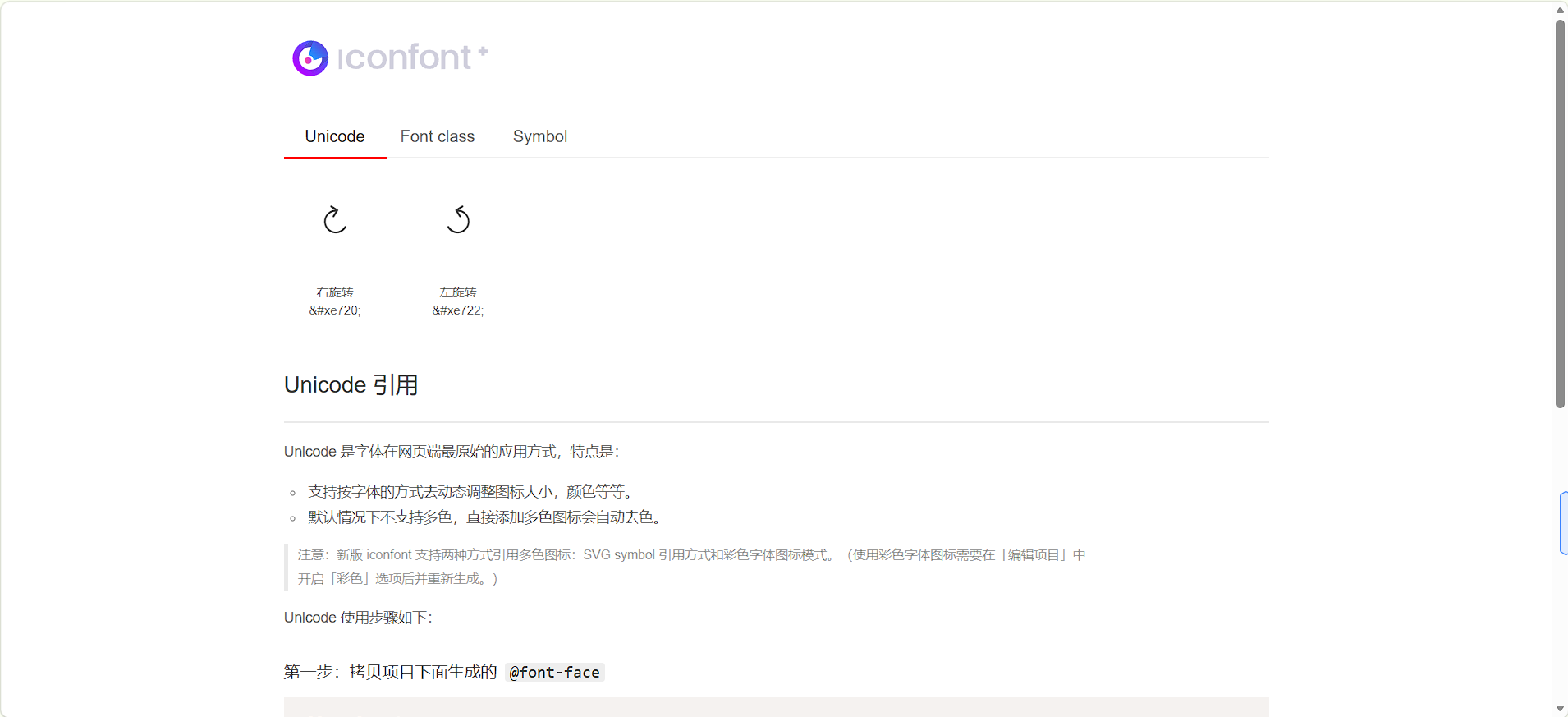

图标怎么找？iconfont网站。选中图标放在购物车里面进行下载。打开里面的html文件。
如何在代码里面使用？LV_FONT_DECLAER(找字体名称）声明阿里巴巴中文字体。

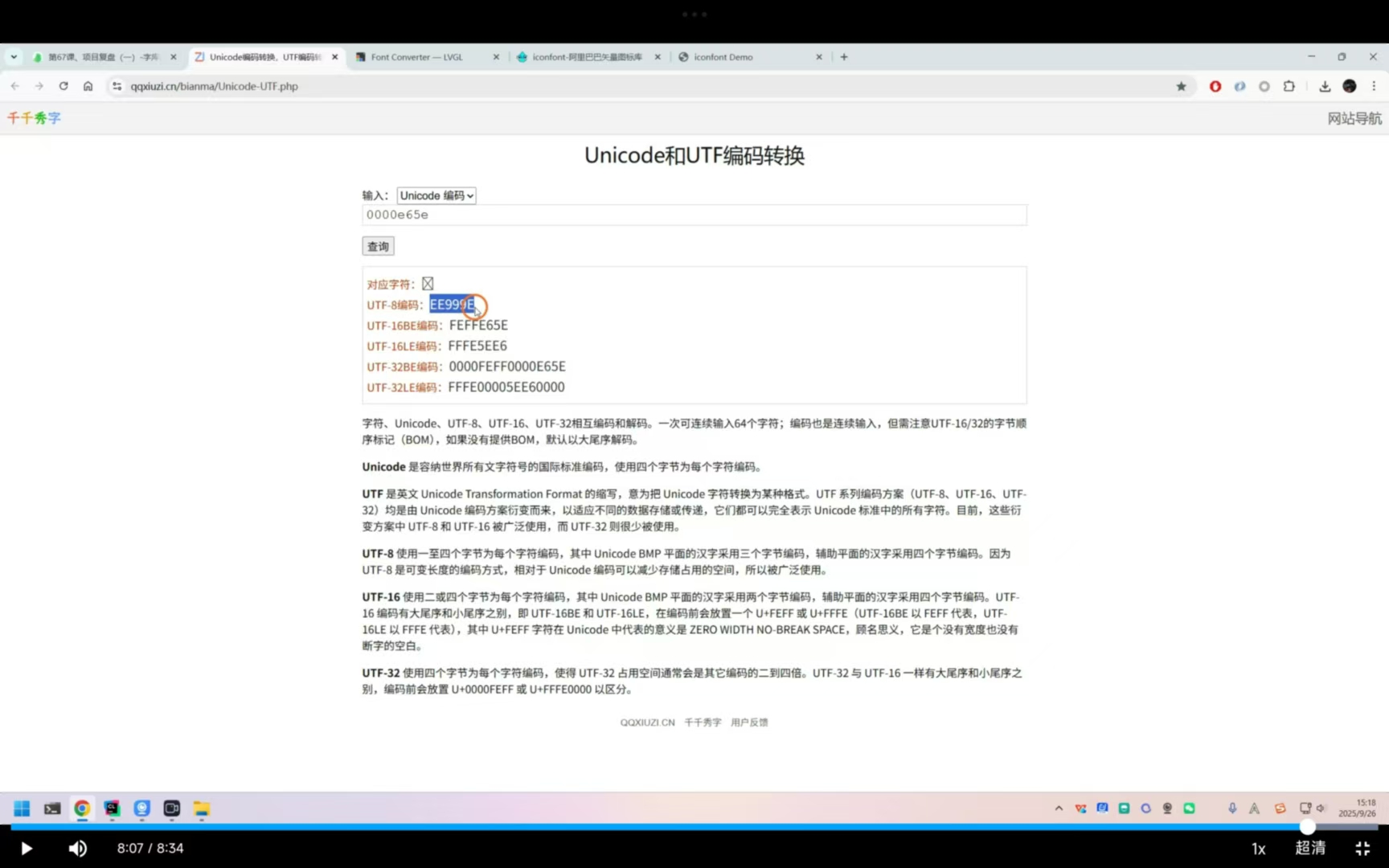

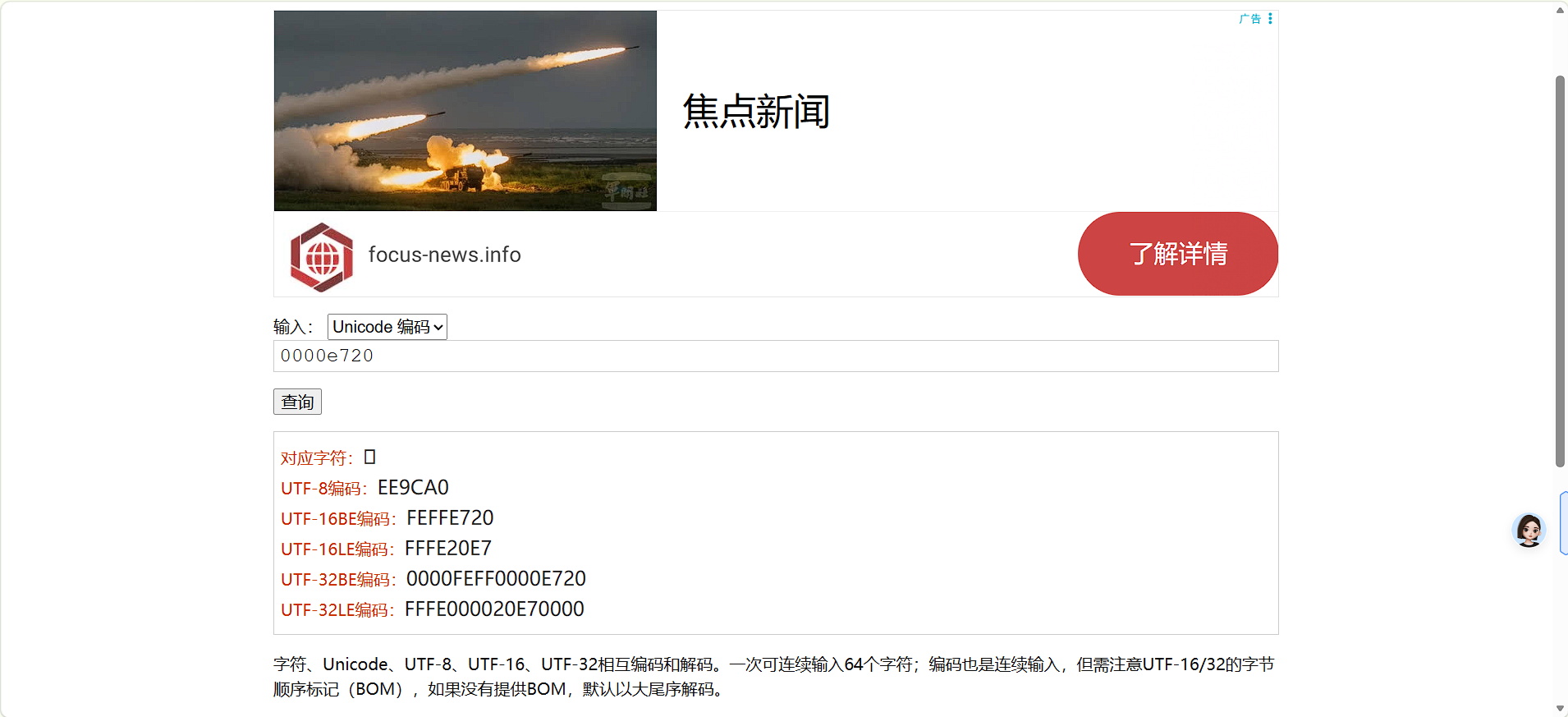

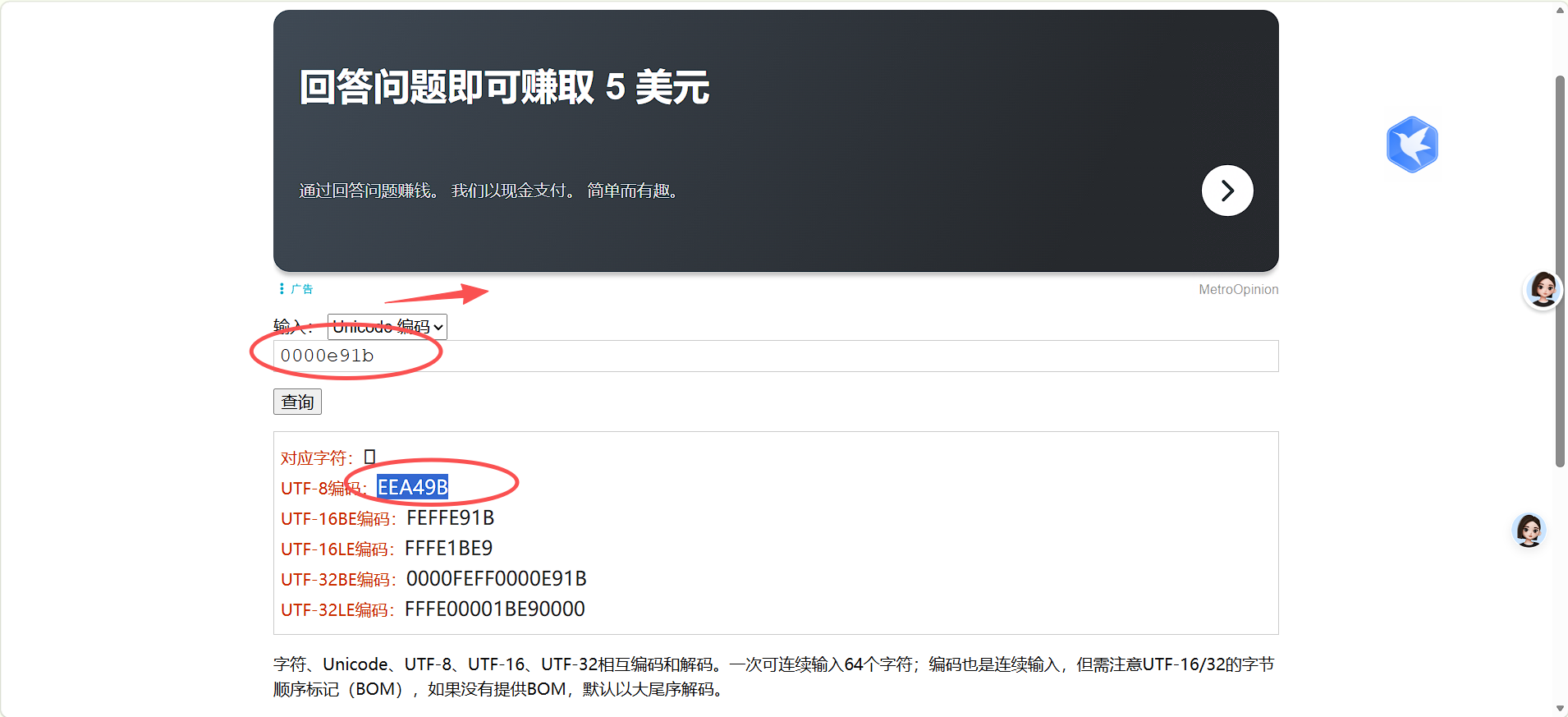

符号的Unicode编码需要转换为UTF编码Unicode编码转换，UTF编码转换（UTF-8、UTF-16、UTF-32）

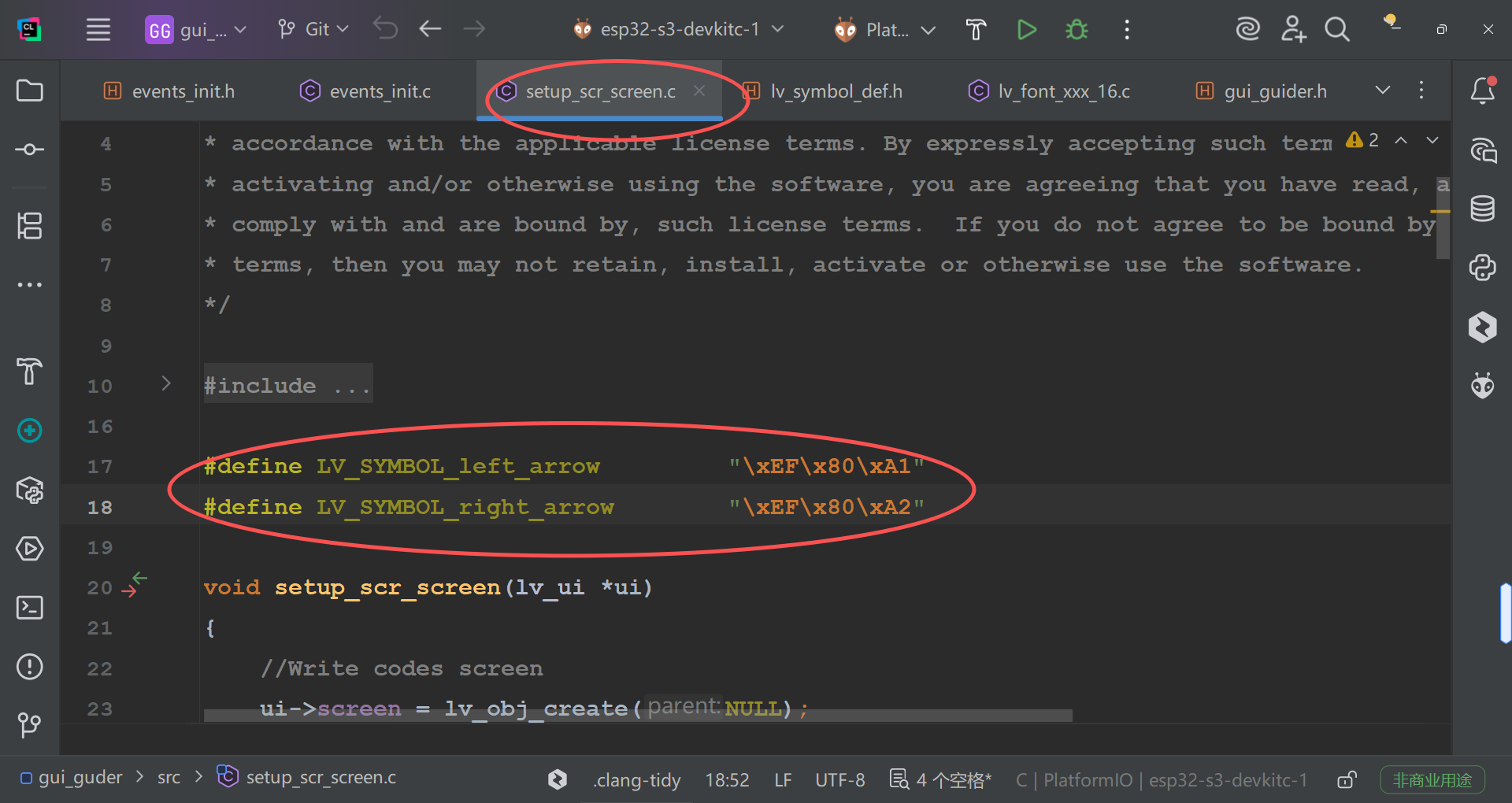

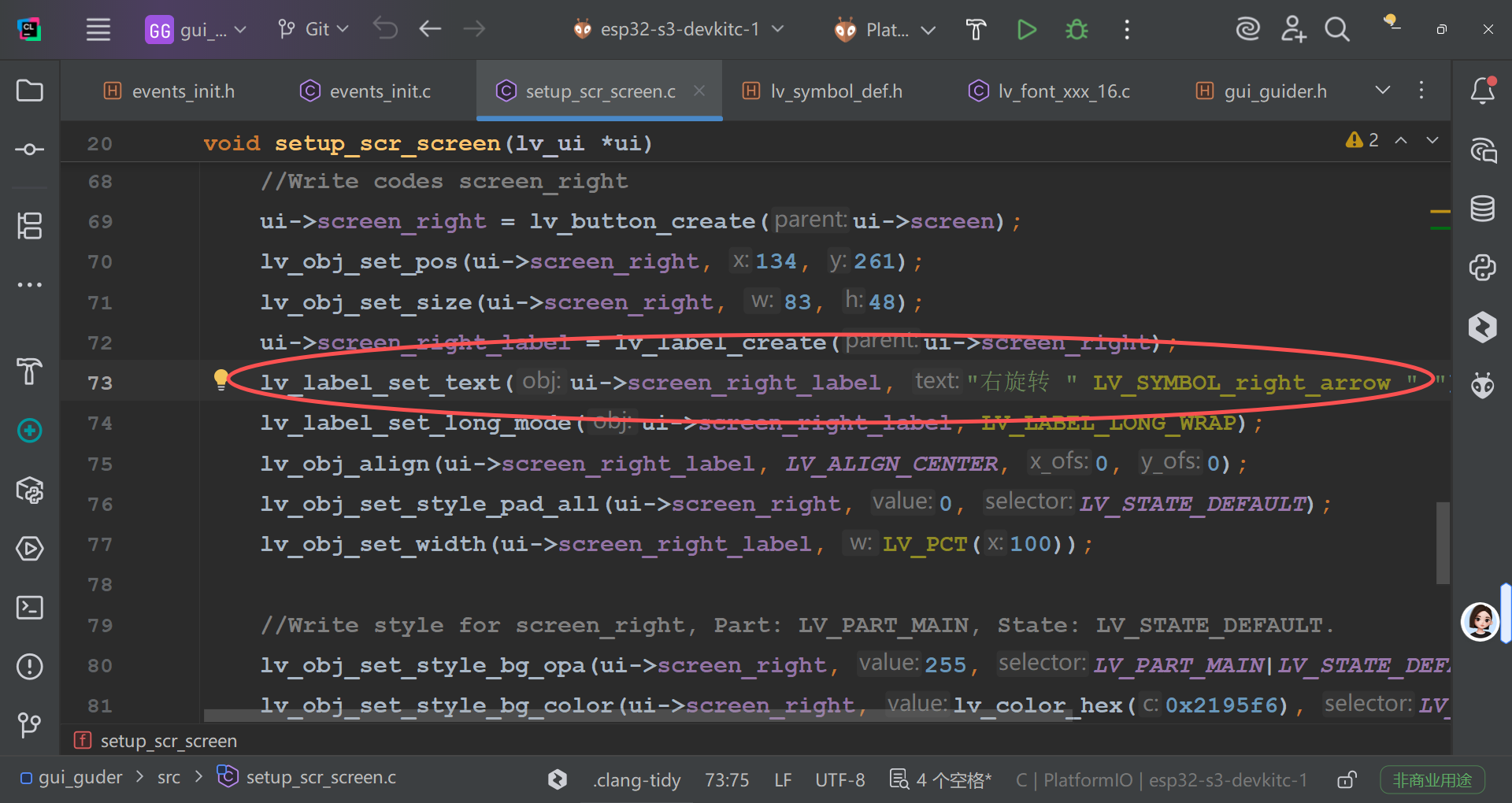

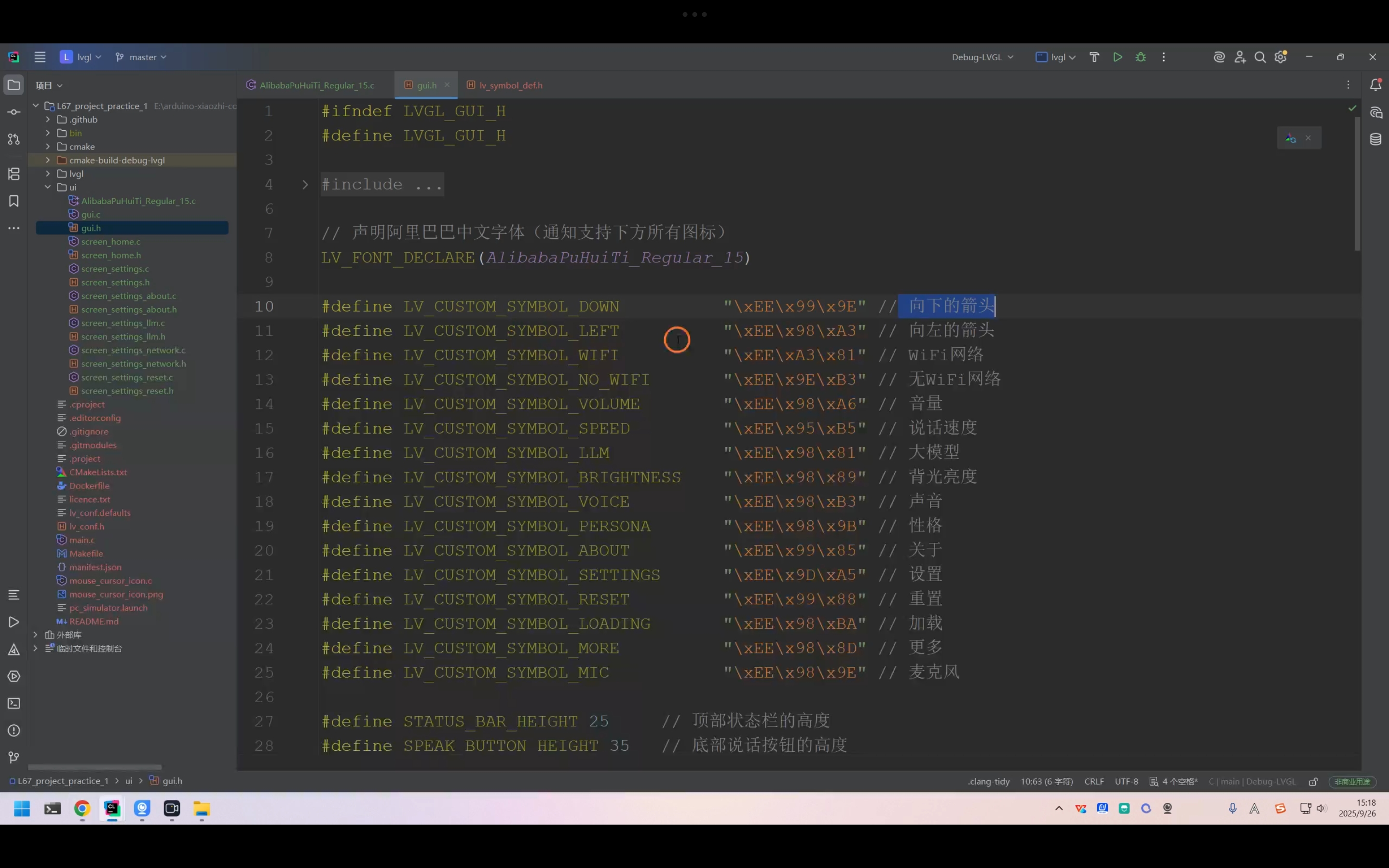

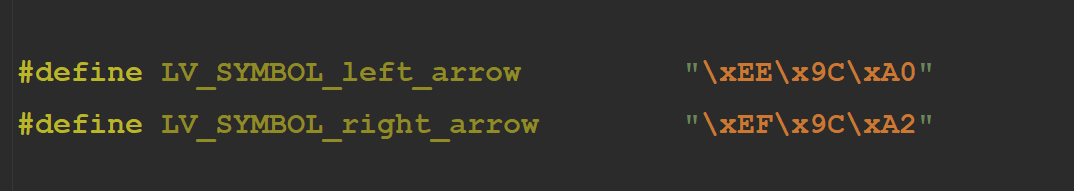

注意此刻的宏定义用法。
示例文件中的gui.c和gui.h
使用示例代码，需要更改的设置。
我的SDL2路径：D:\OneDrive\Desktop\mingw64\x86_64-w64-mingw32\lib\cmake\SDL2
还是有错误的，错误码：
复制SDL2.dll到工程bin下面

2.整体UI架构

分了很多.c和.h文件

3.顶部状态栏UI设计

看一下gui.c和.h是干嘛的。
每个页面都不变，是公共部分。

4.首页UI设计

5.首页顶部控制栏UI设计

6.菜单首页UI设计

7.网络设置UI设计

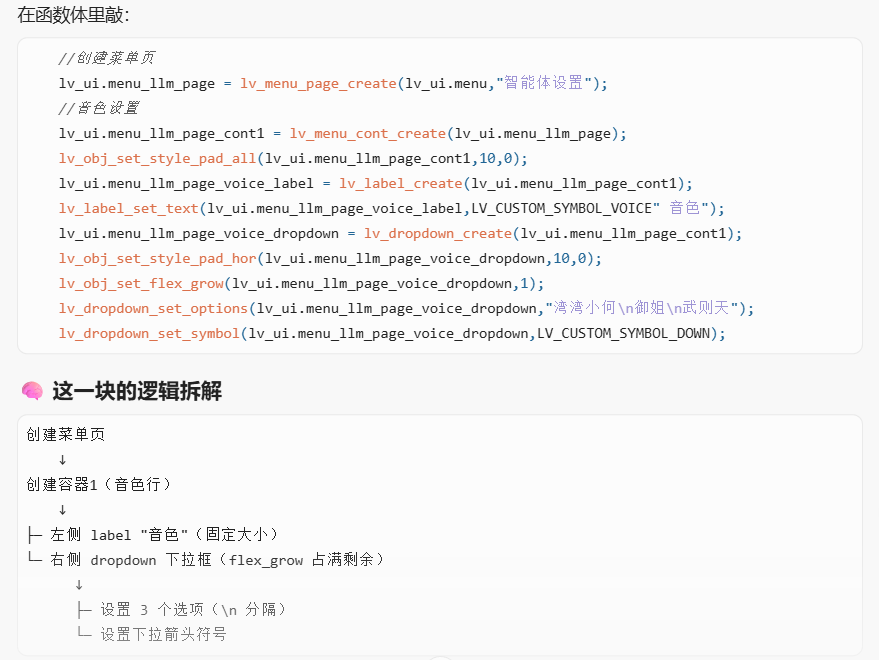

8.智能体设置UI设计

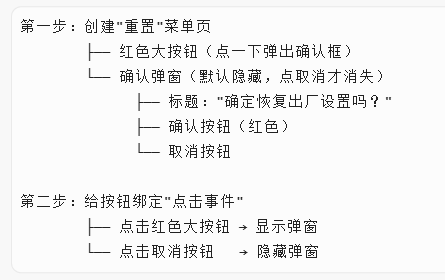

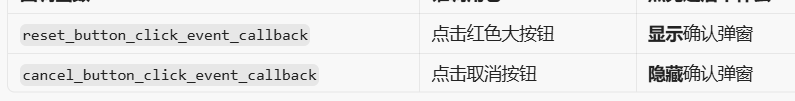

9.恢复出厂设置UI设计

自己手敲代码

1.screen_settings_about

.C文件的代码逻辑：
第 1 行：创建菜单页（拿到 lv_ui.menu_page_about）
第 2 行：设置这个菜单页的 flex 对齐方式
第 3 行：创建 label1
第 4 行：创建 label2
第 5 行：设置两个 label 的文字
第 6 行：设置两个 label 的垂直外边距

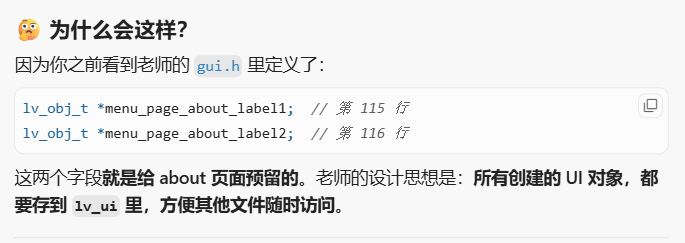

#include "screen_settings_about.h"

#include "gui.h"
#include "lvgl.h"

void setup_settings_about() {
    //创建菜单页
    lv_ui.menu_page_about=lv_menu_page_create(lv_ui.menu,"关于我们");
    //设置flex对齐
    lv_obj_set_flex_align(lv_ui.menu_page_about,LV_FLEX_ALIGN_START,LV_FLEX_ALIGN_END,LV_FLEX_ALIGN_CENTER);
    //创建2个label
    lv_ui.menu_page_about_label1 = lv_label_create(lv_ui.menu_page_about);
    lv_ui.menu_page_about_label2 = lv_label_create(lv_ui.menu_page_about);
    //设置label文字内容
    lv_label_set_text(lv_ui.menu_page_about_label1,"Arduino 大模型聊天机器人V1.0");
    lv_label_set_text(lv_ui.menu_page_about_label2,"Gaoss");
    //设置垂直外边距（上下各留空白）
    lv_obj_set_style_margin_ver(lv_ui.menu_page_about_label1,10,0);
    lv_obj_set_style_margin_ver(lv_ui.menu_page_about_label2,10,0);

}

2.screen_settings_reset

.C文件中的2个回调函数：

#include "screen_settings_reset.h"

#include "gui.h"
#include "lvgl.h"

void reset_button_click_event_callback(lv_event_t *event) {
    if (lv_event_get_code(event)==LV_EVENT_CLICKED) {
        //移除隐藏标志
        lv_obj_remove_flag(lv_ui.menu_page_reset_msgbox,LV_OBJ_FLAG_HIDDEN);
    }
}

void cancel_button_click_event_callback(lv_event_t *event) {
    if (lv_event_get_code(event)==LV_EVENT_CLICKED) {
        //添加隐藏标志
        lv_obj_add_flag(lv_ui.menu_page_reset_msgbox, LV_OBJ_FLAG_HIDDEN);
    }
}

void setup_settings_reset() {
    //创建菜单页
    lv_ui.menu_page_reset=lv_menu_page_create(lv_ui.menu,"重置");
    //设置布局为NONE（让子元素可以自由定位）
    lv_obj_set_layout(lv_ui.menu_page_reset,LV_LAYOUT_NONE);
    //创建按钮
    lv_ui.menu_page_reset_button = lv_button_create(lv_ui.menu_page_reset);
    //设置按钮大小（宽度60%，高度30像素）
    lv_obj_set_size(lv_ui.menu_page_reset_button,lv_pct(60),30);
    //让按钮居中
    lv_obj_center(lv_ui.menu_page_reset_button);
    //设置按钮颜色为红色
    lv_obj_set_style_bg_color(lv_ui.menu_page_reset_button,lv_color_hex(0xFF0000),0);
    //创建按钮里的label
    lv_ui.menu_page_reset_button_label=lv_label_create(lv_ui.menu_page_reset_button);
    //设置按钮里label的文字
    lv_label_set_text(lv_ui.menu_page_reset_button_label,"恢复出厂设置");
    //让按钮里的label居中
    lv_obj_center(lv_ui.menu_page_reset_button_label);
    //创建弹窗
    lv_ui.menu_page_reset_msgbox=lv_msgbox_create(lv_ui.menu_page_reset);
    //设置弹窗内边距
    lv_obj_set_style_pad_all(lv_ui.menu_page_reset_msgbox,5,0);
    //设置弹窗大小（宽度90%,高度自适应）
    lv_obj_set_size(lv_ui.menu_page_reset_msgbox,lv_pct(90),LV_SIZE_CONTENT);
    //给弹窗添加标题
    lv_msgbox_add_title(lv_ui.menu_page_reset_msgbox,"确定恢复出厂设置吗？");
    //设置弹窗文字居中
    lv_obj_set_style_text_align(lv_ui.menu_page_reset_msgbox,LV_TEXT_ALIGN_CENTER,0);
    //给弹窗添加"确认"按钮
    lv_ui.menu_page_reset_msgbox_confirm_button = lv_msgbox_add_footer_button(lv_ui.menu_page_reset_msgbox,"重置");
    //设置确认按钮颜色为红色
    lv_obj_set_style_bg_color(lv_ui.menu_page_reset_msgbox_confirm_button,lv_color_hex(0xFF0000),0);
    //给弹窗添加"取消"按钮
    lv_ui.menu_page_reset_msgbox_cancel_button = lv_msgbox_add_footer_button(lv_ui.menu_page_reset_msgbox,"取消");
    //让弹窗居中
    lv_obj_center(lv_ui.menu_page_reset_msgbox);
    //默认隐藏弹窗
    lv_obj_add_flag(lv_ui.menu_page_reset_msgbox,LV_OBJ_FLAG_HIDDEN);
    //给红色大按钮绑定点击事件（点一下显示弹窗）
    lv_obj_add_event_cb(lv_ui.menu_page_reset_button,reset_button_click_event_callback,LV_EVENT_CLICKED,NULL);
    //给取消按钮绑定点击事件（点一下隐藏弹窗）
    lv_obj_add_event_cb(lv_ui.menu_page_reset_msgbox_cancel_button,cancel_button_click_event_callback,LV_EVENT_CLICKED,NULL);
}

3.screen_settings_llm

菜单页
├── 容器1：音色行
│ ├── label "音色"（左）
│ └── dropdown 下拉框（右）
├── 容器2：语速行
│ ├── label "语速"（左）
│ └── slider 滑块（右）
└── 容器3：性格行
├── label "性格"（左）
└── dropdown 下拉框（右）
主要是滑块和下拉框的设置。

#include "screen_settings_llm.h"

#include "gui.h"
#include "lvgl.h"

void setup_settings_llm() {
    //创建菜单页
    lv_ui.menu_llm_page=lv_menu_page_create(lv_ui.menu,"智能体设置");
    //音色设置
    lv_ui.menu_llm_page_cont1 = lv_menu_cont_create(lv_ui.menu_llm_page);
    lv_obj_set_style_pad_all(lv_ui.menu_llm_page_cont1,10,0);
    lv_ui.menu_llm_page_voice_label = lv_label_create(lv_ui.menu_llm_page_cont1);
    lv_label_set_text(lv_ui.menu_llm_page_voice_label,LV_CUSTOM_SYMBOL_VOICE" 音色");
    lv_ui.menu_llm_page_voice_dropdown = lv_dropdown_create(lv_ui.menu_llm_page_cont1);
    lv_obj_set_style_pad_hor(lv_ui.menu_llm_page_voice_dropdown,10,0);

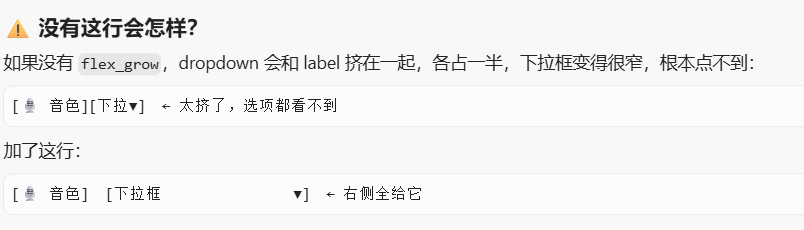

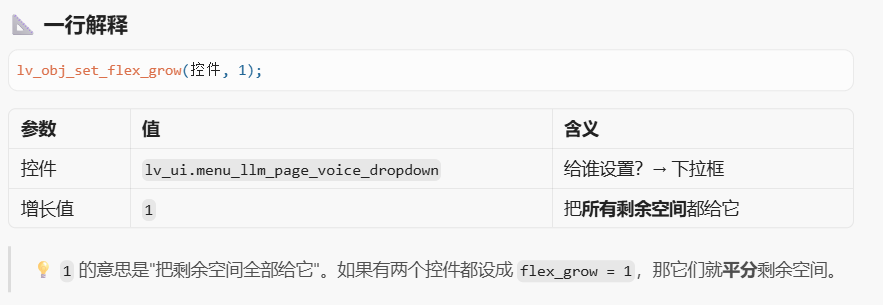

    lv_obj_set_flex_grow(lv_ui.menu_llm_page_voice_dropdown,1);
    lv_dropdown_set_options(lv_ui.menu_llm_page_voice_dropdown,"湾湾小何\n御姐\n武则天");
    lv_dropdown_set_symbol(lv_ui.menu_llm_page_voice_dropdown,LV_CUSTOM_SYMBOL_DOWN);
    //语速设置（滑块）
    lv_ui.menu_llm_page_cont2 = lv_menu_cont_create(lv_ui.menu_llm_page);
    lv_obj_set_style_pad_all(lv_ui.menu_llm_page_cont2,10,0);
    lv_ui.menu_llm_page_speed_label = lv_label_create(lv_ui.menu_llm_page_cont2);
    lv_label_set_text(lv_ui.menu_llm_page_speed_label,LV_CUSTOM_SYMBOL_SPEED" 语速");
    lv_ui.menu_llm_page_speed_slider=lv_slider_create(lv_ui.menu_llm_page_cont2);
    lv_slider_set_range(lv_ui.menu_llm_page_speed_slider,8,20);
    lv_obj_set_height(lv_ui.menu_llm_page_speed_slider,5);
    lv_obj_set_style_pad_hor(lv_ui.menu_llm_page_speed_slider,10,0);
    lv_obj_set_flex_grow(lv_ui.menu_llm_page_speed_slider,1);
    //性格设置
    lv_ui.menu_llm_page_cont3 = lv_menu_cont_create(lv_ui.menu_llm_page);
    lv_obj_set_style_pad_all(lv_ui.menu_llm_page_cont3,10,0);
    lv_ui.menu_llm_page_persona_label = lv_label_create(lv_ui.menu_llm_page_cont3);
    lv_label_set_text(lv_ui.menu_llm_page_persona_label,LV_CUSTOM_SYMBOL_PERSONA" 性格");
    lv_ui.menu_llm_page_persona_dropdown = lv_dropdown_create(lv_ui.menu_llm_page_cont3);
    lv_obj_set_style_pad_hor(lv_ui.menu_llm_page_persona_dropdown,10,0);
    lv_obj_set_flex_grow(lv_ui.menu_llm_page_persona_dropdown,1);
    lv_dropdown_set_options(lv_ui.menu_llm_page_persona_dropdown,"温柔\n泼辣");
    lv_dropdown_set_symbol(lv_ui.menu_llm_page_persona_dropdown,LV_CUSTOM_SYMBOL_DOWN);
}

4.screen_settings_network

lv_ui.menu_network_page（菜单页）
├── lv_ui.menu_network_page_cont1（顶部一行）
│ ├── label "连接附近的WLAN"
│ └── button "刷新"
└── lv_ui.menu_network_page_cont2（下方占满剩余空间）
├── wifi_list（WiFi列表）
└── loading_image（加载动画，默认隐藏）

lv_ui.menu_network_page_keyboard_mask（遮罩层，隐藏）
├── lv_ui.menu_network_page_password_dialog（密码对话框）
│ ├── label（提示文字）
│ ├── textarea（密码输入框）
│ └── button_cont
│ ├── confirm_button（确定）
│ └── cancel_button（取消）
└── lv_ui.menu_network_page_keyboard（键盘）
cont是容器的意思。
这里的加载和wifi列表是在同一行和列，并且加载动画是覆盖的wifi列表的
一般flag标志默认是隐藏的
为什么需要遮罩层？
键盘弹出来的时候，用户不应该能点到底下的 WiFi 列表，遮罩层就像一块完全透明的玻璃板无法点击玻璃里面的东西，只能看见

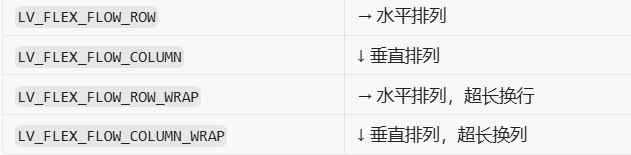

lv_obj_set_flex_flow（父对象，排列方式） = 设置子元素的排列方向（横着排还是竖着排）
举例：
├── 菜单页 (menu_network_page)
├── 容器1 (cont1)：提示文字 + 刷新按钮
├── 容器2 (cont2)：WiFi 列表 + 加载动画（叠加布局）
├── 遮罩层 (keyboard_mask)：铺满屏幕、隐藏、底部对齐
│ ├── 密码对话框 (password_dialog)：白色弹窗
│ │ ├── 提示文字
│ │ ├── 密码输入框 (textarea)
│ │ └── 按钮容器：确定 + 取消
│ └── 键盘 (keyboard)：绑定到 textarea

#include "screen_settings_network.h"

#include "lvgl.h"
#include "gui.h"

void setup_network_setting() {
    //创建菜单页
    lv_ui.menu_network_page = lv_menu_page_create(lv_ui.menu,"网络设置");
    //创建容器1（顶部：提示文字+刷新按钮）
    lv_ui.menu_network_page_cont1 = lv_menu_cont_create(lv_ui.menu_network_page);
    //创建容器2（下方：wifi列表+加载动画）
    lv_ui.menu_network_page_cont2 = lv_menu_cont_create(lv_ui.menu_network_page);
    //给容器2设置布局为NONE
    lv_obj_set_layout(lv_ui.menu_network_page_cont2,LV_LAYOUT_NONE);
    //让容器2占满剩余空间
    lv_obj_set_flex_grow(lv_ui.menu_network_page_cont2,1);
    //创建提示文字
    lv_ui.menu_network_page_tips_label = lv_label_create(lv_ui.menu_network_page_cont1);
    lv_label_set_text(lv_ui.menu_network_page_tips_label,"连接附近的WLAN");
    //创建刷新按钮
    lv_ui.menu_network_page_refresh_button = lv_button_create(lv_ui.menu_network_page_cont1);
    lv_obj_set_style_margin_left(lv_ui.menu_network_page_refresh_button,10,0);
    lv_obj_set_style_pad_all(lv_ui.menu_network_page_refresh_button,5,0);
    //创建刷新按钮里的label
    lv_ui.menu_network_page_refresh_button_label = lv_label_create(lv_ui.menu_network_page_refresh_button);
    lv_label_set_text(lv_ui.menu_network_page_refresh_button_label,LV_CUSTOM_SYMBOL_RESET" 刷新");
    //让按钮里的label居中
    lv_obj_center(lv_ui.menu_network_page_refresh_button_label);
    //创建WiFi列表
    lv_ui.menu_network_page_wifi_list = lv_list_create(lv_ui.menu_network_page_cont2);
    lv_obj_set_size(lv_ui.menu_network_page_wifi_list,lv_pct(100),lv_pct(100));
    //创建加载动画
    lv_ui.menu_network_page_wifi_list_loading_image = lv_image_create(lv_ui.menu_network_page_cont2);
    lv_obj_set_size(lv_ui.menu_network_page_wifi_list_loading_image,50,50);
    lv_image_set_src(lv_ui.menu_network_page_wifi_list_loading_image,LV_CUSTOM_SYMBOL_LOADING);

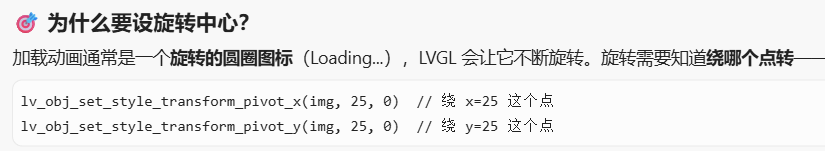

    lv_obj_set_style_transform_pivot_x(lv_ui.menu_network_page_wifi_list_loading_image,25,0);
    lv_obj_set_style_transform_pivot_y(lv_ui.menu_network_page_wifi_list_loading_image,25,0);
    lv_obj_center(lv_ui.menu_network_page_wifi_list_loading_image);
    //默认隐藏加载动画
    lv_obj_add_flag(lv_ui.menu_network_page_wifi_list_loading_image,LV_OBJ_FLAG_HIDDEN);
    //创建遮罩层（放在顶层）
    lv_ui.menu_network_page_keyboard_mask = lv_obj_create(lv_layer_top());
    lv_obj_remove_style_all(lv_ui.menu_network_page_keyboard_mask);
    //设置遮罩层大小为整个屏幕
    lv_obj_set_size(lv_ui.menu_network_page_keyboard_mask,LV_HOR_RES,LV_VER_RES);
    //设置遮罩层位置为左上角
    lv_obj_set_pos(lv_ui.menu_network_page_keyboard_mask,0,0);
    //设置遮罩层背景完全透明
    lv_obj_set_style_bg_opa(lv_ui.menu_network_page_keyboard_mask,LV_OPA_0,0);
    //设置遮罩层内边距为0
    lv_obj_set_style_pad_all(lv_ui.menu_network_page_keyboard_mask,0,0);
    //设置遮罩层布局为flex（竖排）
    lv_obj_set_layout(lv_ui.menu_network_page_keyboard_mask,LV_LAYOUT_FLEX);
    //设置flex流动方向为竖排

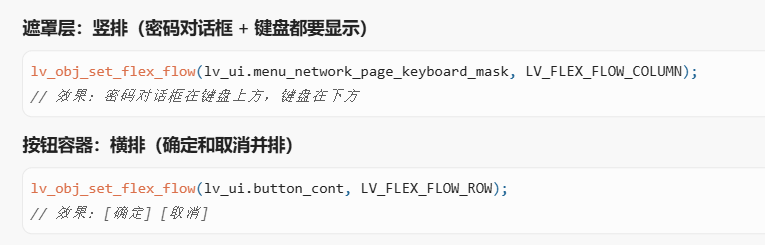

    lv_obj_set_flex_flow(lv_ui.menu_network_page_keyboard_mask,LV_FLEX_FLOW_COLUMN);
    //设置flex对齐方式（底部居中）
    lv_obj_set_flex_align(lv_ui.menu_network_page_keyboard_mask,LV_FLEX_ALIGN_END,LV_FLEX_ALIGN_CENTER,LV_FLEX_ALIGN_END);
    //设置遮罩层文字字体
    lv_obj_set_style_text_font(lv_ui.menu_network_page_keyboard_mask,&AlibabaPuHuiTi_Regular_15,0);
    //默认隐藏遮罩层
    lv_obj_add_flag(lv_ui.menu_network_page_keyboard_mask,LV_OBJ_FLAG_HIDDEN);
    //创建密码对话框（放在遮罩层上）
    lv_ui.menu_network_page_password_dialog = lv_obj_create(lv_ui.menu_network_page_keyboard_mask);
    //设置对话框大小（宽度95%，高度自适应）
    lv_obj_set_size(lv_ui.menu_network_page_password_dialog,lv_pct(95),LV_SIZE_CONTENT);
    //设置对话框背景为白色
    lv_obj_set_style_bg_color(lv_ui.menu_network_page_password_dialog,lv_color_hex(0xFFFFFF),0);
    //设置对话框边框宽度
    lv_obj_set_style_border_width(lv_ui.menu_network_page_password_dialog,1,0);
    //设置对话框边框颜色
    lv_obj_set_style_border_color(lv_ui.menu_network_page_password_dialog,lv_color_hex(0x85adad),0);
    //设置对话框垂直内边距
    lv_obj_set_style_pad_ver(lv_ui.menu_network_page_password_dialog,10,0);
    //设置对话框布局为flex竖排
    lv_obj_set_flex_flow(lv_ui.menu_network_page_password_dialog,LV_FLEX_FLOW_COLUMN);
    //设置对话框flex对齐方式
    lv_obj_set_flex_align(lv_ui.menu_network_page_password_dialog,LV_FLEX_ALIGN_SPACE_AROUND,LV_FLEX_ALIGN_CENTER,LV_FLEX_ALIGN_CENTER);
    //创建对话框里的提示文字（label）
    lv_ui.menu_network_page_password_tips_label = lv_label_create(lv_ui.menu_network_page_password_dialog);
    //创建密码输入框（textarea）
    lv_ui.menu_network_page_password_textarea = lv_textarea_create(lv_ui.menu_network_page_password_dialog);
    lv_obj_set_size(lv_ui.menu_network_page_password_textarea,lv_pct(95),35);
    //设置textarea边框宽度
    lv_obj_set_style_border_width(lv_ui.menu_network_page_password_textarea,1,0);
    //设置textarea边框颜色
    lv_obj_set_style_border_color(lv_ui.menu_network_page_password_textarea,lv_color_hex(0x00ace6),0);
    //设置textarea为单行模式
    lv_textarea_set_one_line(lv_ui.menu_network_page_password_textarea,true);
    //设置textarea占位符文字
    lv_textarea_set_placeholder_text(lv_ui.menu_network_page_password_textarea,"请输入WiFi密码");
    //移除textarea的滚动条
    lv_obj_remove_flag(lv_ui.menu_network_page_password_textarea,LV_OBJ_FLAG_SCROLLABLE);
    //创建按钮容器
    lv_ui.button_cont = lv_obj_create(lv_ui.menu_network_page_password_dialog);
    //清除按钮容器的默认样式
    lv_obj_remove_style_all(lv_ui.button_cont);
    //设置按钮容器大小
    lv_obj_set_size(lv_ui.button_cont,lv_pct(75),30);
    //设置按钮容器布局为flex横排
    lv_obj_set_layout(lv_ui.button_cont,LV_LAYOUT_FLEX);
    //设置按钮容器flex流动方向为横排
    lv_obj_set_flex_flow(lv_ui.button_cont,LV_FLEX_FLOW_ROW);
    //设置按钮容器flex对齐方式（按钮之间均匀分布）
    lv_obj_set_flex_align(lv_ui.button_cont,LV_FLEX_ALIGN_SPACE_AROUND,LV_FLEX_ALIGN_CENTER,LV_FLEX_ALIGN_CENTER);
    //创建确定按钮
    lv_ui.confirm_button = lv_button_create(lv_ui.button_cont);
    //创建取消按钮
    lv_ui.cancel_button = lv_button_create(lv_ui.button_cont);
    //设置按钮大小
    lv_obj_set_size(lv_ui.confirm_button,60,30);
    lv_obj_set_size(lv_ui.cancel_button,60,30);
    //设置取消按钮背景为红色
    lv_obj_set_style_bg_color(lv_ui.cancel_button,lv_color_hex(0xFF0000),0);
    //创建确定按钮里的label
    lv_ui.confirm_button_label = lv_label_create(lv_ui.confirm_button);
    //创建取消按钮里的label
    lv_ui.cancel_button_label = lv_label_create(lv_ui.cancel_button);
    //设置按钮文字
    lv_label_set_text(lv_ui.confirm_button_label,"确定");
    lv_label_set_text(lv_ui.cancel_button_label,"取消");
    //让按钮里的label居中
    lv_obj_center(lv_ui.confirm_button_label);
    lv_obj_center(lv_ui.cancel_button_label);
    //创建键盘（放在遮罩层上）
    lv_ui.menu_network_page_keyboard = lv_keyboard_create(lv_ui.menu_network_page_keyboard_mask);
    //把键盘对齐到屏幕底部中间
    lv_obj_align(lv_ui.menu_network_page_keyboard,LV_ALIGN_BOTTOM_MID,0,0);
    //让键盘绑定到密码输入框
    lv_keyboard_set_textarea(lv_ui.menu_network_page_keyboard,lv_ui.menu_network_page_password_textarea);
}

5.gui.h 具体做什么？

// gui.h 的内容

// 1. 定义所有屏幕都要用的图标（全局共享）
#define LV_CUSTOM_SYMBOL_WIFI      "\xEE\xA3\x81"
#define LV_CUSTOM_SYMBOL_VOLUME    "\xEE\x98\xA6"
...

// 2. 定义全局尺寸常量
#define STATUS_BAR_HEIGHT  25    // 顶部状态栏高度
#define SPEAK_BUTTON_HEIGHT 35   // 底部按钮高度

// 3. 定义全局结构体（所有 UI 对象的"仓库"）
typedef struct {
    lv_obj_t *status_bar;           // 状态栏
    lv_obj_t *screen_home;          // 首页
    lv_obj_t *screen_settings;      // 设置页
    lv_obj_t *control_bar;          // 控制栏
    lv_obj_t *menu_network_page;    // 网络设置页
    ...                             // 所有页面的组件都存在这里
} lv_screens_info;

// 4. 声明入口函数
void setup_ui();

6. gui.c 具体做什么？

// gui.c 的内容

void setup_ui() {
    // 1. 创建状态栏（所有页面都显示在最上面）
    lv_ui.status_bar = lv_obj_create(lv_layer_top());
    lv_obj_set_size(lv_ui.status_bar, LV_HOR_RES, STATUS_BAR_HEIGHT);
    // ... 状态栏的样式、布局、时间标签、wifi图标

    // 2. 调用首页初始化（首页登场！）
    setup_screen_home();

    // 3. 调用设置页初始化（但先不显示）
    setup_screen_settings();
}

7.screen_home.h 具体做什么？

// screen_home.h 的内容

// 只声明一个函数，告诉别人"我可以初始化首页"
void setup_screen_home();

8.screen_home.c 具体做什么？

// screen_home.c 的内容

// 1. 创建首页屏幕
lv_ui.screen_home = lv_obj_create(NULL);

// 2. 创建消息列表
lv_ui.screen_home_message_list = lv_list_create(lv_ui.screen_home);

// 3. 创建底部说话按钮
lv_ui.screen_home_speak_button = lv_button_create(lv_ui.screen_home);

// 4. 初始化顶部控制栏（音量、背光、设置按钮）
setup_control_bar();

// 5. 绑定各种事件
lv_obj_add_event_cb(lv_ui.status_bar, status_bar_event_callback, ...);
lv_obj_add_event_cb(lv_ui.control_bar_more_settings_button, ...);

// 6. 加载显示首页
lv_screen_load(lv_ui.screen_home);

项目总结复盘：

项目整体架构：

gui.c → 入口：创建状态栏 + 调用子模块初始化
├── gui.h → 全局结构体定义 + 图标宏定义 + 尺寸宏定义
│
├── screen_home.c → 首页（消息列表 + 底部按钮 + 顶部控制栏）
│ ├── 控制栏：音量滑块 + 背光滑块 + 设置按钮
│ └── 动画：下拉/收起动画
│
├── screen_settings.c → 设置页入口（Menu主框架）
│ ├── 网络设置页面（screen_settings_network.c）
│ ├── 智能体设置页面（screen_settings_llm.c）
│ ├── 重置页面（screen_settings_reset.c）
│ └── 关于页面（screen_settings_about.c）

LVGL代码怎么和硬件联系起来的？

整体逻辑总结：硬件只跟两个驱动打交道（TFT_eSPI 用 SPI 推 ST7789，FT6336 用 I2C 读坐标），LVGL 也只跟这两个驱动打交道（lv_tft_espi_create + lv_indev_set_read_cb）；中间用 lvglUpdateLock 互斥锁解决多任务并发，再用 lv_ui 这个全局结构体 + LvglEventManager 把 LVGL 的事件/对象暴露给业务代码，从而把"画 UI"和"做业务"解耦。

模拟器代码移植：

将整个ui文件夹里面的.C以及.h文件copy到单片机项目（已经写好硬件代码的小智文件夹）下的src文件夹下面

gui_guider可视化软件使用：

1.gui_guider安装

通过可视化的方式直接布局界面，生成LVGL代码。
gui_guider安装
注册登录然后安装即可。

2.gui_guider设计初体验

创建一个项目。
不使用上述版本，使用另一个版本。上述版本2.0，我们使用1.0
上传一张图片：
上传字体的文件不能有中文和中划线，直接重命名即可

3.gui_guider项目移植

把刚刚在Gui guider的项目移植到单片机上面来
生成C代码，然后打开工程目录，复制整个generate目录以及custom目录。
打开gui_guider.h文件找到，去main.cpp定义这个文件。
三部曲：包含头文件，定义全局变量lv_ui guider_ui，在main.cpp的setup中写入setup_ui(&guider_ui);
现在还需要把点击按钮实现的逻辑实现，在events_init.h
更换图标：
图标要添加到文字旁边，这两个对应的字体需要保持一致所以我们还需要在LVGL字体生成文件工具里面去统一字体，统一字体的名称需要和我们工程文件下字体的名称保持一致
地址码是四位数前面加0x表示16进制
需要上传字体文件的ttf以及图标文件的ttf
然后我们点击submit，得到一个.c文件
删除我们代码中的替换为刚刚得到的点C文件。
现在我们需要的图标创建好了，我们更换图标即可，首先去定义我们的图标宏格式，在我们主要写代码的文件下去定义
然后这个宏定义的后面需要16进制，我们需要Unicode编码去转换为UTF8编码，Unicode编码需要八位才能进行转换
更改代码即可。
整体思路：先将gui_guider工程部署到单片机上（基于触摸示例代码），然后添加按钮cb代码，更换图标更换代码

https://edu.csdn.net/learn/39067/627173?utm_source=2019755004

汇聚全球AI编程工具，助力开发者即刻编程。

更多推荐

3分钟掌握Codex技能安装：一键部署你的AI助手工具库

想要为你的Codex AI助手安装新技能？不用再手动复制文件了！skill-installer为你提供了一套完整的解决方案，让你能够从GitHub仓库快速获取和安装各种实用的Codex技能。无论你是AI开发新手还是经验丰富的开发者，这个工具都能让你在几分钟内扩展Codex的功能边界。## 为什么选择skill-installer？ 🤔在AI辅助编程的时代，Codex技能已经成为提升开发效

AI编程社区

DB-GPT分布式AI数据引擎：企业级智能分析平台架构解析

DB-GPT作为新一代AI数据助手，通过分布式架构和智能代理引擎重构了传统数据分析范式。该平台将大型语言模型的自然语言理解能力与企业级数据处理需求深度融合，构建了面向生产环境的可扩展AI数据平台。其核心价值在于将复杂的SQL生成、数据分析和可视化任务转化为简单的自然语言交互，同时确保系统安全性、可追溯性和企业级可靠性。## 技术定位与生态分析在当前数据智能生态中，DB-GPT填补了传统BI

AI编程社区

如何用Awesome Claude Skills将AI助手打造成你的全能创作伙伴和职业顾问

你是否曾想过，如果有一个AI伙伴能帮你完成从专业文章撰写到完美简历定制的所有工作，工作效率会提升多少倍？Awesome Claude Skills正是这样一个神奇的AI技能宝库，它汇集了1000+个精心筛选的Claude技能，覆盖内容创作、职业发展、文档处理等各个方面，让你在AI的帮助下轻松应对各种工作挑战。## 痛点分析：传统工作流程的三大瓶颈在内容创作和职业发展中，我们常常面临这样的困

AI编程社区

所有评论(0)

查看更多评论

gaoss.

@zzzhaite

已为社区贡献1条内容
