历届奥运会数据可视化分析及预测系统的设计与实现旨在通过先进的数据处理和可视化技术，深入挖掘奥运会数据的价值，为体育管理机构、运动员、教练员以及广大体育爱好者提供全面、直观、准确的信息支持。系统基于大数据和机器学习技术，对历届奥运会的比赛数据、运动员信息、奖牌榜等数据进行采集、清洗、存储和分析，构建了多维度的数据分析模型。通过数据可视化技术，系统以图表、地图、动画等形式直观展示数据分析结果，揭示奥运会的发展趋势、各国竞技实力变化、热门项目分布等信息。同时，系统还利用预测模型对未来奥运会的奖牌分布、比赛成绩等进行预测，为备赛策略制定提供科学依据。

系统采用B/S架构，后端采用Python编程语言进行数据处理和分析，数据库采用MySQL、Hive进行数据存储。系统主要包括数据采集模块、数据处理模块、数据分析模块、数据可视化模块和预测模块。数据采集模块负责从官方网站获取奥运会相关数据，数据处理模块对采集到的数据进行清洗、转换和集成，数据分析模块利用统计分析和机器学习算法对数据进行深入分析，数据可视化模块将分析结果以直观的方式展示给用户，预测模块则基于历史数据构建预测模型，对未来奥运会进行预测。系统的设计与实现不仅提高了奥运会数据的利用效率，也为体育领域的决策支持提供了新的思路和方法。

该系统功能模块图详细展示了历届奥运会数据可视化分析及预测系统的各个组成部分及其相互关系。从图中可以看出，整个系统被划分为若干个子模块，每个子模块负责不同的功能，共同构成了一个完整的数据分析和预测体系。

首先，数据抓取模块是整个系统的基石，负责从各种渠道收集历届奥运会的相关数据，包括网络爬虫采集、数据存储和数据上传。这些原始数据经过初步处理后，被存储在数据库中，供后续的分析和预测使用。

接下来是数据处理模块，它对采集到的数据进行缺失值处理、重复值处理和数据预处理，以确保数据的准确性和一致性。在这个过程中，会用到一些数据挖掘技术来发现隐藏在数据中的模式和趋势。

然后是数据分析模块，这是系统的核心部分。它利用机器学习算法对处理过的数据进行分析，从而揭示出奥运会的历史规律和发展趋势。

管理系统模块的作用是将分析结果以一种直观易懂的形式展现给用户。这包括数据看板展示、首页、个人中心、奖牌榜、奥运会数据、运动员数据和奖牌预测等。通过这些可视化工具，用户可以轻松地了解奥运会的整体情况和各项赛事的具体表现。

数据可视化大屏还包含了奖牌榜、比赛场地名称、国家参加奥运会届数、预测奖牌数量、国家获金牌数量、奥运会数据和国家获银牌数量等功能模块，进一步丰富了系统的功能和实用性。系统功能模块图清晰地描绘了一个集成了数据采集、处理、分析和可视化等多个环节的综合平台。它不仅能够帮助研究人员更好地理解奥运会的历史演变过程，还能够为未来的赛事组织和管理提供有力的支持。如图3-1所示。

图3-1 系统功能模块图

在数据可视化面板界面可以查看到所有数据的详情。数据看板集成了多个功能模块，为用户提供直观的数据展示和分析能力。数据可视化模块的实现依赖于多种技术的协同工作，使用Python编写的爬虫程序负责从奥运会官方网站上抓取海量奥运会和奖牌数据，将这些非结构化数据导入到Hadoop分布式文件系统中进行存储和管理，利用Spark框架对这些大规模数据进行快速的计算和分析，将处理后的结果存入Hive数据库中以方便后续查询和检索，后端采用Django框架搭建Web应用服务器，前端则使用Vue.js库来创建交互式界面，并通过Echarts图表库绘制各种可视化图形。

该数据可视化大屏全面展示了历届奥运会的各类数据，包括国家参赛运动员数量、奖牌总数、国家获得金银铜牌数量、国家参加赛事数、奥运会数据、比赛场地名称、预测奖牌数以及国家参加奥运会届数等。通过丰富的图表和图形元素，如条形图、折线图、环形图和雷达图等，大屏直观地呈现了各国在奥运会上的表现和成就。此外，大屏还提供了详细的奥运会历史数据，包括不同年份的奥运会举办城市、参赛国家和奖牌分布等信息，为观众提供了深入了解和分析奥运会数据的便捷途径。可视化效果图如下所示：

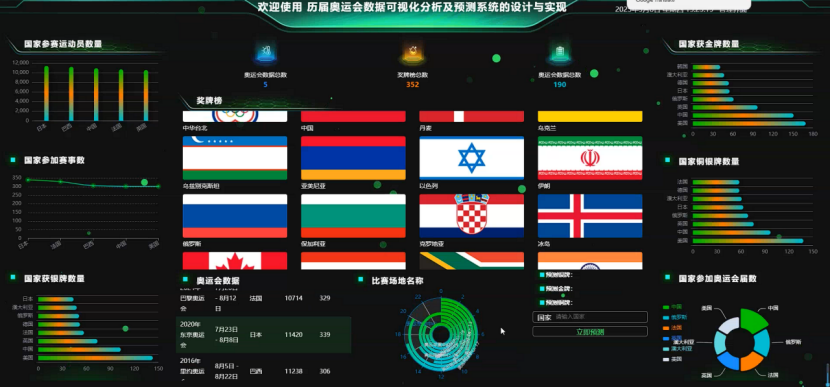

图5-1 数据可视化看板
