1 多尺度锚框

在锚框章节，我们以输入图像的每个像素为中心，生成了多个锚框，每个锚框代表一个样本。然而，若为每个像素都生成锚框，最终可能会得到太多需要计算的锚框。

怎样减少图像上的锚框数量呢？

比如，可以在输入图像中均匀采样一小部分像素，并以它们为中心生成锚框。此外，在不同尺度下，我们可以生成不同数量和不同大小的锚框。比起较大的目标，较小的目标在图像上出现的可能性更多样。例如，1×1、1×2和2×2的目标可以分别以4、2、1种可能的方式出现在2×2图像上。因此，当使用较小的锚框检测较小的物体时，可以采样更多区域；对于较大的物体，我们可以采样较少的区域。

首先读出图片：

from d2l.mxnet import set_figsize
%matplotlib
import torch
from d2l import torch as d2l

img = d2l.plt.imread('data/img/catdog.jpg')
h, w = img.shape[:2]
h, w

回顾卷积层章节，我们将卷积图层的二维数组输出称为特征图。通过定义特征图的形状，我们可以确定任何图像上均匀采样锚框的中心。

下面函数在特征图（fmap）上生成锚框（anchors），每个像素作为锚框的中心。由于锚框中的（x，y）轴坐标值已经被除以特征图的宽度和高度，因此这些值介于0和1之间，表示特征图中锚框的相对位置。

锚框的中心分布于特征图上的所有单位，因此这些中心必须根据其相对空间位置在任何输入图像上均匀分布。即给定特征图的宽fmap_w、高fmap_h，对任何输入图像中fmap_h行和fmap_w列中的像素进行采样。以这些均匀采样的像素为中心，将生成大小为s且宽高比不同的锚框。

def display_anchors(fmap_w, fmap_h, s):
    d2l.set_figsize()
    # 产生虚拟特征图
    fmap = torch.zeros((1, 10, fmap_h, fmap_w))
    anchors = d2l.multibox_prior(fmap, sizes=s,ratios=[1,2,0.5])
    bbox_scale = torch.tensor((w,h,w,h))
    d2l.show_bboxes(d2l.plt.imshow(img).axes, anchors[0] * bbox_scale)

为什么函数中前两个维度不影响输出？

因为生成锚框只关心特征图的的空间分辨率（fmap_h、fmap_w），我们只需要知道网络这一层把图像分成了个网格，而不需要真正的特征图像素值。

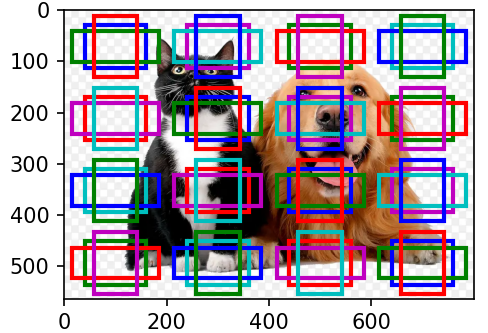

小目标的探测，由于s设置比较小，锚框未重叠：

display_anchors(fmap_w=4, fmap_h=4, s=[0.15])

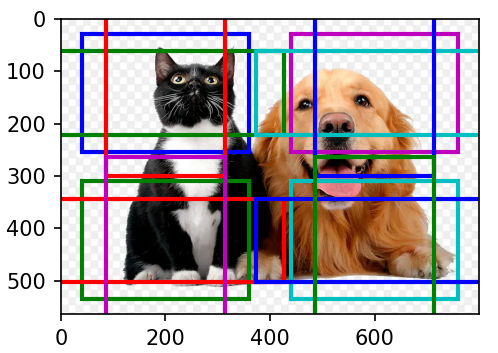

将特征图的高宽减小一半，使用较大的锚框来检测较大目标，增大锚框尺度，部分锚框重叠：

display_anchors(fmap_w=2, fmap_h=2, s=[0.4])

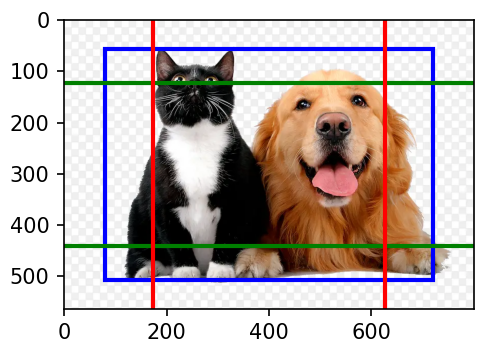

特征图的宽高进一步减小一半，然后将锚框的尺度增加到0.8，此时锚框的中心即是图像的中心。

display_anchors(fmap_w=1, fmap_h=1, s=[0.8])

---

2 多尺度目标检测

在目标检测任务中，同一张图片里，目标的大小可能悬殊巨大（例如远处几十行像素的行人 VS 占满屏幕的大卡车）。如果模型只是在一个固定的分辨率下提取特征，小目标很容易在深层网络下采样点过程中彻底丢掉细节。简单来说，多尺度目标检测的核心思路就是：“大目标看深层/低分辨率特征，小目标看浅层/高分辨率特征”。

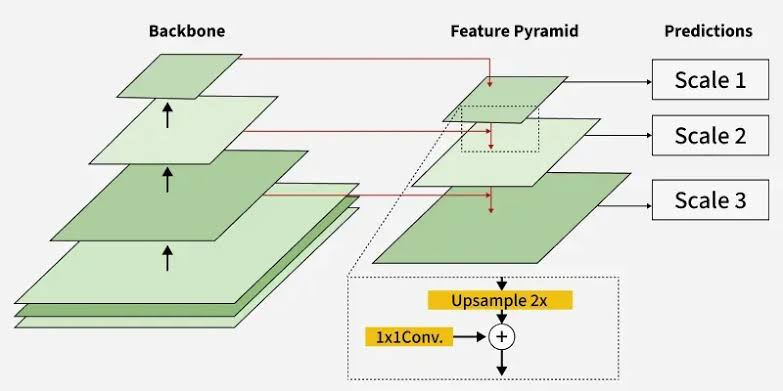

经典特征金字塔网络（FPN）工作原理.

为什么需要多尺度检测？

CNN随着层数加深，Feature Map的变化规律：

• 浅层特征图：分辨率大，感受野小，包含丰富的位置、纹理和边缘信息，适合小目标检测，但语义信息不够（容易误判）；
• 深层特征图：分辨率小，感受野大，包含强烈的分类语义信息，适合检测大目标，但丢失了精确的位置和边缘细节。

如果没有多尺度机制，模型通常直接在最后一层特征图上预测，导致小目标检出率极低。

小结

• 在多个尺度下，我们可以生成不同尺寸的锚框来检测不同尺寸的目标。

• 通过定义特征图的形状，我们可以决定任何图像上均匀采样的锚框的中心。

• 我们使用输入图像在某个感受野区域内的信息，来预测输入图像上与该区域位置相近的锚框类别和偏移量。

课后练习

（1）在深度卷积神经网络 AlexNet 中的讨论中，深度神经网络学习图像特征级别抽象层次，随网络深度的增加而升级。在多尺度目标检测中，不同尺度的特征映射是否对应于不同的抽象层次？为什么？

思考：不完全对应。多尺度目标检测的不同尺度通常对应不同抽象层次，因为它们一般来自于网络不同深度的层；浅层特征具有较高空间分辨率但较低语义抽象，深层特征具有较低空间分辨率但较高语义抽象。但是，现代多尺度检测方法会进行特征融合，例如FPN（Feature Pyramid Network）：

• FPN通过自顶向下的路径和横向连接，将将深层语义信息通过上采样传递给浅层；
• 结果：不同尺度特征可能同时包含多层次信息。

尺度反应的是空间分辨率和目标大小适应能力，而抽象层次反映的是语义表示能力。二者相关，但不是完全相同。
