学习目的：

1. 自己搭建VGG-16网络框架
2. 调用官方的VGG-16网络框架
3. 如何查看模型的参数量以及相关指标

一、 前期准备

关于环境

• 语言环境：Python3.13
• 编译器：vsCode
• 深度学习环境：torch==2.11.0+cu130；torchvision==0.26.0+cu130torchvision==0.26.0+cu130

1.设置GPU

设置分析环境：

import torch
import torch.nn as nn
import torchvision.transforms as transforms
import torchvision
from torchvision import transforms, datasets
import os,PIL,pathlib,warnings

warnings.filterwarnings("ignore")             #忽略警告信息

device = torch.device("cuda" if torch.cuda.is_available() else "cpu")
device

运行结果：

2. 导入数据

由于本次是本地数据，因此不需要有download代码，只需读取路径里的数据集即可

import os,PIL,random,pathlib

data_dir = './PotatoPlants/'
data_dir = pathlib.Path(data_dir)

data_paths  = list(data_dir.glob('*'))
classeNames = [str(path).split("\\")[1] for path in data_paths]
classeNames

运行结果：

3.图片预处理

# 关于transforms.Compose的更多介绍可以参考：https://blog.csdn.net/qq_38251616/article/details/124878863
train_transforms = transforms.Compose([
    transforms.Resize([224, 224]),  # 将输入图片resize成统一尺寸
    # transforms.RandomHorizontalFlip(), # 随机水平翻转
    transforms.ToTensor(),          # 将PIL Image或numpy.ndarray转换为tensor，并归一化到[0,1]之间
    transforms.Normalize(           # 标准化处理-->转换为标准正太分布（高斯分布），使模型更容易收敛
        mean=[0.485, 0.456, 0.406],
        std=[0.229, 0.224, 0.225])  # 其中 mean=[0.485,0.456,0.406]与std=[0.229,0.224,0.225] 从数据集中随机抽样计算得到的。
])

test_transform = transforms.Compose([
    transforms.Resize([224, 224]),  # 将输入图片resize成统一尺寸
    transforms.ToTensor(),          # 将PIL Image或numpy.ndarray转换为tensor，并归一化到[0,1]之间
    transforms.Normalize(           # 标准化处理-->转换为标准正太分布（高斯分布），使模型更容易收敛
        mean=[0.485, 0.456, 0.406],
        std=[0.229, 0.224, 0.225])  # 其中 mean=[0.485,0.456,0.406]与std=[0.229,0.224,0.225] 从数据集中随机抽样计算得到的。
])

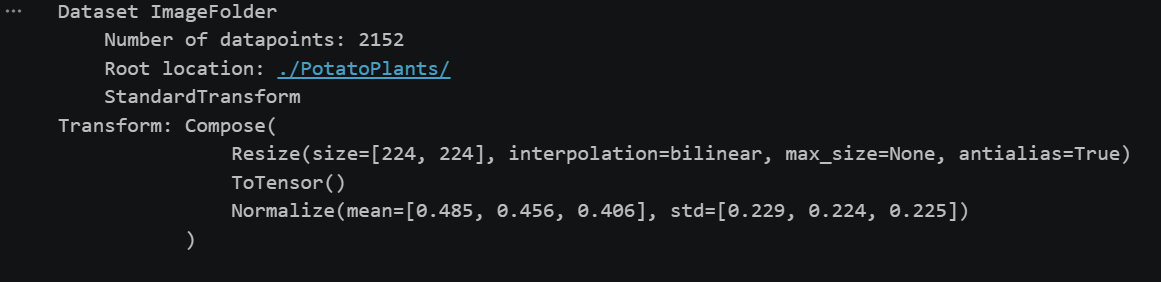

total_data = datasets.ImageFolder("./PotatoPlants/",transform=train_transforms)
total_data

运行结果：

total_data.class_to_idx

代码解读：

total_data.class_to_idx是一个存储了数据集类别和对应索引的字典。在PyTorch的ImageFolder数据加载器中，根据数据集文件夹的组织结构，每个文件夹代表一个类别，class_to_idx字典将每个类别名称映射为一个数字索引。

运行结果：

4. 划分数据集

train_size = int(0.8 * len(total_data))
test_size  = len(total_data) - train_size
train_dataset, test_dataset = torch.utils.data.random_split(total_data, [train_size, test_size])
train_dataset, test_dataset

运行结果：

batch_size = 32

train_dl = torch.utils.data.DataLoader(train_dataset,
                                           batch_size=batch_size,
                                           shuffle=True,
                                           num_workers=1)
test_dl = torch.utils.data.DataLoader(test_dataset,
                                          batch_size=batch_size,
                                          shuffle=True,
                                          num_workers=1)

for X, y in test_dl:
    print("Shape of X [N, C, H, W]: ", X.shape)
    print("Shape of y: ", y.shape, y.dtype)
    break

运行结果：

查看一个批次的数据形状：X 是图像张量，形状为 [32, 3, 224, 224]（32 张，3 通道，高宽 224）；y 是标签，形状为 [32]，类型为 torch.int64。

二、手动搭建VGG-16模型

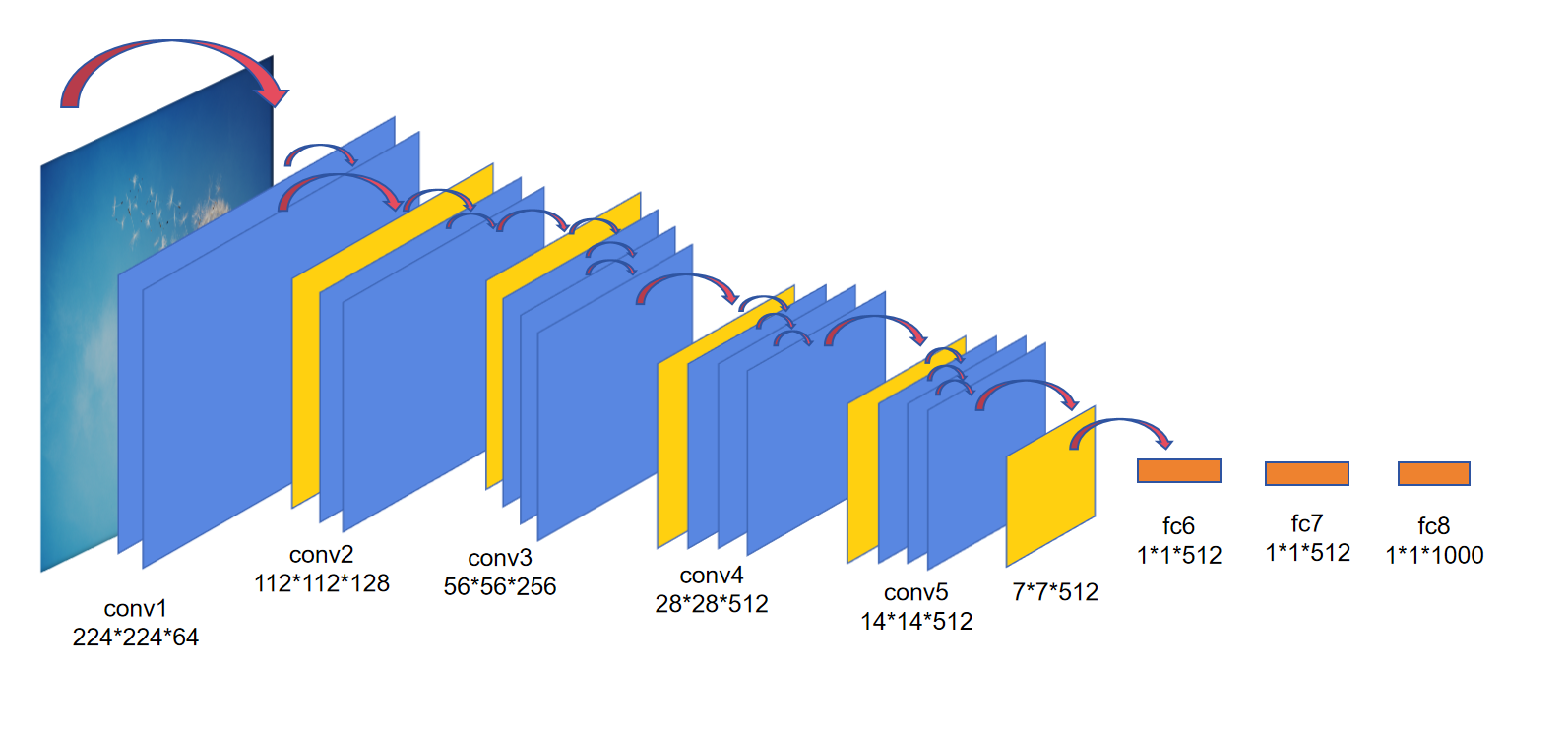

不适合用来发表的框架图。。。

1.我的手动搭建：

import torch.nn.functional as F

class Model(nn.Module):
    def __init__(self):
        super(Model, self).__init__()
        self.conv1=nn.Sequential(
            nn.Conv2d(3, 64, kernel_size=3, padding=1), # 64*224*224
            nn.ReLU(inplace=True))

        self.conv2=nn.Sequential(
            nn.Conv2d(64, 64, kernel_size=3, padding=1), # 64*224*224
            nn.ReLU(inplace=True))

        self.pool1=nn.Sequential(
            nn.MaxPool2d(kernel_size=2, stride=2))       # 64*112*112

        self.conv3=nn.Sequential(
            nn.Conv2d(64, 128, kernel_size=3, padding=1), # 128*112*112
            nn.ReLU(inplace=True))

        self.conv4=nn.Sequential(
            nn.Conv2d(128, 128, kernel_size=3, padding=1), # 128*112*112
            nn.ReLU(inplace=True))

        self.pool2=nn.Sequential(
            nn.MaxPool2d(kernel_size=2, stride=2))         # 128*56*56

        self.conv5=nn.Sequential(
            nn.Conv2d(128, 256, kernel_size=3, padding=1), # 256*56*56
            nn.ReLU(inplace=True))

        self.conv6=nn.Sequential(
            nn.Conv2d(256, 256, kernel_size=3, padding=1), # 256*56*56
            nn.ReLU(inplace=True))

        self.conv7=nn.Sequential(
            nn.Conv2d(256, 256, kernel_size=3, padding=1), # 256*56*56
            nn.ReLU(inplace=True))

        self.pool3=nn.Sequential(
            nn.MaxPool2d(kernel_size=2, stride=2))         # 256*28*28

        self.conv8=nn.Sequential(
            nn.Conv2d(256, 512, kernel_size=3, padding=1), # 512*28*28
            nn.ReLU(inplace=True))

        self.conv9=nn.Sequential(
            nn.Conv2d(512, 512, kernel_size=3, padding=1), # 512*28*28
            nn.ReLU(inplace=True))

        self.conv10=nn.Sequential(
            nn.Conv2d(512, 512, kernel_size=3, padding=1), # 512*28*28
            nn.ReLU(inplace=True))

        self.pool4=nn.Sequential(
            nn.MaxPool2d(kernel_size=2, stride=2))         # 512*14*14

        self.conv11=nn.Sequential(
            nn.Conv2d(512, 512, kernel_size=3, padding=1), # 512*14*14
            nn.ReLU(inplace=True))

        self.conv12=nn.Sequential(
            nn.Conv2d(512, 512, kernel_size=3, padding=1), # 512*14*14
            nn.ReLU(inplace=True))

        self.conv13=nn.Sequential(
            nn.Conv2d(512, 512, kernel_size=3, padding=1), # 512*14*14
            nn.ReLU(inplace=True))

        self.pool5=nn.Sequential(
            nn.MaxPool2d(kernel_size=2, stride=2))         #  512*7*7

        self.avgpool = nn.AdaptiveAvgPool2d((7, 7))
        self.classifier = nn.Sequential(
            nn.Linear(512*7*7, 4096),  # 输入是展平后的特征向量 (25088)
            nn.ReLU(inplace=True),
            nn.Dropout(p=0.5),
            nn.Linear(4096, 4096),
            nn.ReLU(inplace=True),
            nn.Dropout(p=0.5),
            nn.Linear(4096, 3),  #此处为3个类别
）

    def forward(self, x):

        batch_size = x.size(0)
        x = self.conv1(x)  # 卷积-BN-激活
        x = self.conv2(x)  # 卷积-BN-激活
        x = self.pool1(x)  # 池化
        x = self.conv3(x)  # 卷积-BN-激活
        x = self.conv4(x)  # 卷积-BN-激活
        x = self.pool2(x)  # 池化
        x = self.conv5(x)  # 卷积-激活
        x = self.conv6(x)  # 卷积-激活
        x = self.conv7(x)  # 卷积-激活
        x = self.pool3(x)  # 池化
        x = self.conv8(x)  # 卷积-激活
        x = self.conv9(x)  # 卷积-激活
        x = self.conv10(x) # 卷积-激活
        x = self.pool4(x)  # 池化
        x = self.conv11(x) # 卷积-激活
        x = self.conv12(x) # 卷积-激活
        x = self.conv13(x) # 卷积-激活
        x = self.pool5(x)  # 池化
        x = self.avgpool(x)
        x = torch.flatten(x, 1)
        x = self.classifier(x)

        return x

2.K同学手动搭建

import torch.nn.functional as F

class vgg16(nn.Module):
    def __init__(self):
        super(vgg16, self).__init__()
        # 卷积块1
        self.block1 = nn.Sequential(
            nn.Conv2d(3, 64, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1)),
            nn.ReLU(),
            nn.Conv2d(64, 64, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1)),
            nn.ReLU(),
            nn.MaxPool2d(kernel_size=(2, 2), stride=(2, 2))
        )
        # 卷积块2
        self.block2 = nn.Sequential(
            nn.Conv2d(64, 128, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1)),
            nn.ReLU(),
            nn.Conv2d(128, 128, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1)),
            nn.ReLU(),
            nn.MaxPool2d(kernel_size=(2, 2), stride=(2, 2))
        )
        # 卷积块3
        self.block3 = nn.Sequential(
            nn.Conv2d(128, 256, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1)),
            nn.ReLU(),
            nn.Conv2d(256, 256, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1)),
            nn.ReLU(),
            nn.Conv2d(256, 256, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1)),
            nn.ReLU(),
            nn.MaxPool2d(kernel_size=(2, 2), stride=(2, 2))
        )
        # 卷积块4
        self.block4 = nn.Sequential(
            nn.Conv2d(256, 512, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1)),
            nn.ReLU(),
            nn.Conv2d(512, 512, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1)),
            nn.ReLU(),
            nn.Conv2d(512, 512, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1)),
            nn.ReLU(),
            nn.MaxPool2d(kernel_size=(2, 2), stride=(2, 2))
        )
        # 卷积块5
        self.block5 = nn.Sequential(
            nn.Conv2d(512, 512, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1)),
            nn.ReLU(),
            nn.Conv2d(512, 512, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1)),
            nn.ReLU(),
            nn.Conv2d(512, 512, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1)),
            nn.ReLU(),
            nn.MaxPool2d(kernel_size=(2, 2), stride=(2, 2))
        )


        # 全连接网络层，用于分类
        self.classifier = nn.Sequential(
            nn.Linear(in_features=512*7*7, out_features=4096),
            nn.ReLU(),
            nn.Linear(in_features=4096, out_features=4096),
            nn.ReLU(),
            nn.Linear(in_features=4096, out_features=3)
        )

    def forward(self, x):

        x = self.block1(x)
        x = self.block2(x)
        x = self.block3(x)
        x = self.block4(x)
        x = self.block5(x)
        x = torch.flatten(x, start_dim=1)
        x = self.classifier(x)

        return x

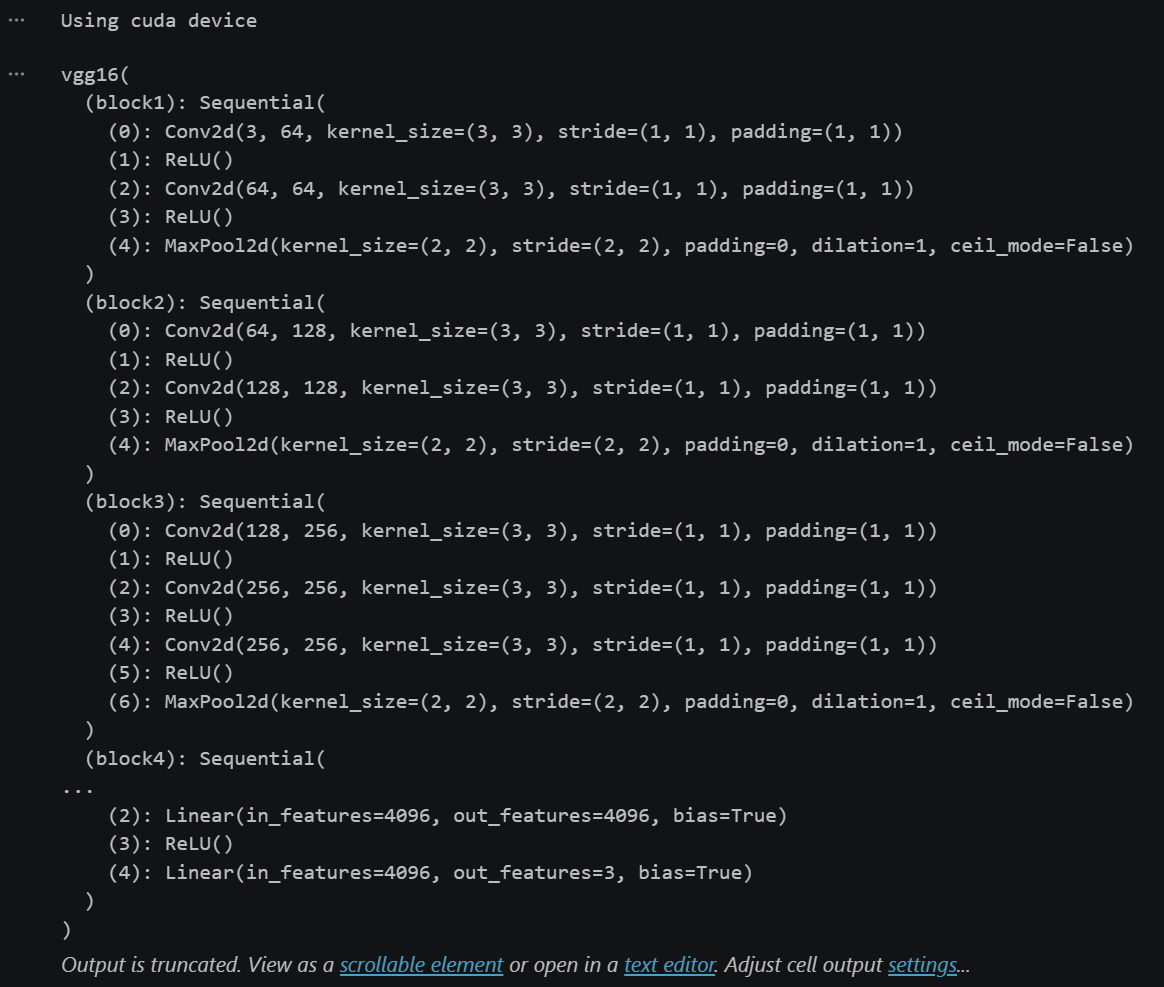

device = "cuda" if torch.cuda.is_available() else "cpu"
print("Using {} device".format(device))


model = vgg16().to(device)
model

• 网络层组织方式

• 我的为平铺结构：将每一层（Conv、ReLU、Pool）都单独定义为类属性（self.conv1 ~ self.conv13，self.pool1 ~ self.pool5）。代码冗长，可读性较差，维护成本高。

• K同学为Block结构：将卷积层+激活+池化封装为 5 个 nn.Sequential 块（block1 ~ block5）。代码简洁、模块化程度高，便于迁移学习（如单独提取 block4 的特征）。

• 前向传播（Forward）的写法

• 我：forward 中逐层手动调用（self.conv1 -> self.conv2 -> ... -> self.pool5）。虽然直观展示了数据流动，但极易写漏层，且在上周学习搭建中直接调用了未定义的 fc，此函数无法执行。

• K同学：forward 中直接依次调用 5 个块，最后 flatten 后接分类器。简洁精炼。

• 输入尺寸适应与池化策略

• 我：在 pool5 之后增加了一层 nn.AdaptiveAvgPool2d((7, 7))。这使得网络不强制要求输入为 224x224，任意尺寸输入都会被自适应池化为 7x7，灵活性更高。

• K同学：在 Linear 中输入特征数为 512*7*7，硬编码假设输入图片必须为 224x224（经过 5 次下采样得到 7x7）。若输入尺寸改变，会直接报维度错误。

• 激活函数的参数选择

• 我：所有 ReLU() 均设置了 inplace=True。这能节省显存（直接在原张量上修改），是工业界更常用的写法。
• K同学：ReLU() 使用默认参数（inplace=False）。

运行结果：

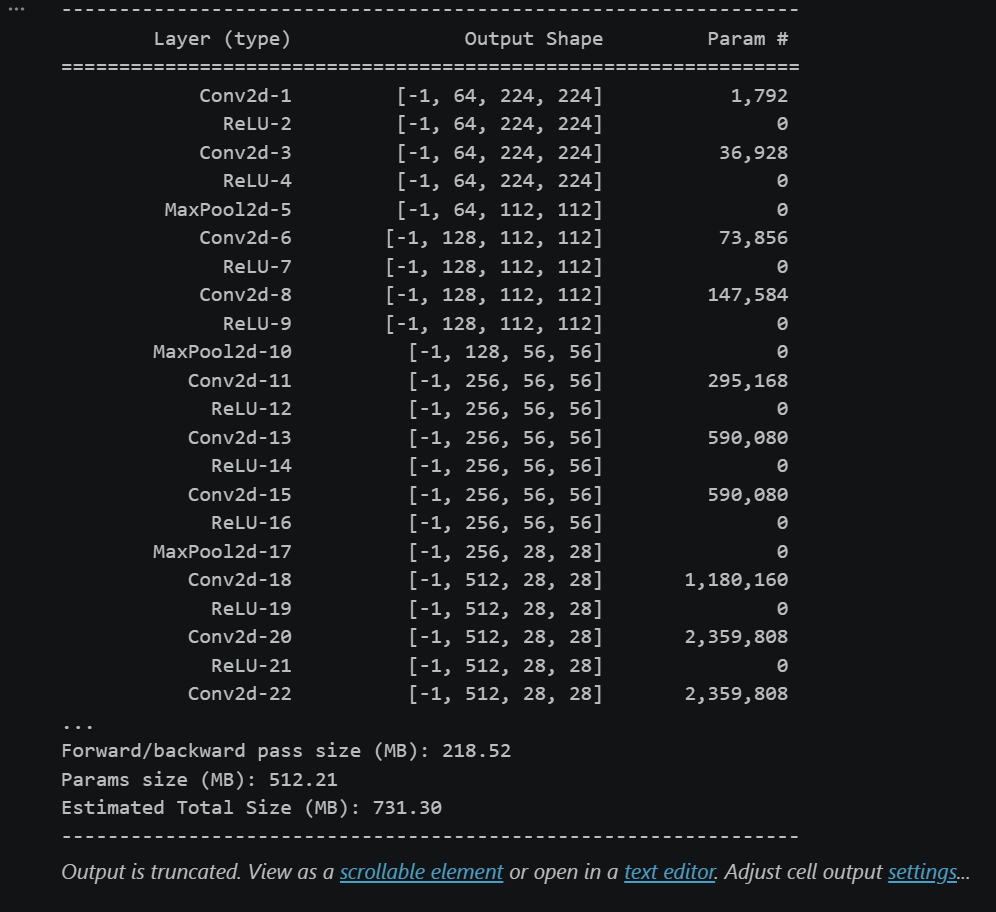

3. 查看模型详情

# 统计模型参数量以及其他指标
import torchsummary as summary
summary.summary(model, (3, 224, 224))

运行结果：

三、调用官方模型

from torchvision.models import vgg16

device = "cuda" if torch.cuda.is_available() else "cpu"
print("Using {} device".format(device))

# 加载预训练模型，并且对模型进行微调
model = vgg16(pretrained = True).to(device) # 加载预训练的vgg16模型

for param in model.parameters():
    param.requires_grad = False # 冻结模型的参数，这样子在训练的时候只训练最后一层的参数

# 修改classifier模块的第6层（即：(6): Linear(in_features=4096, out_features=2, bias=True)）
# 注意查看我们下方打印出来的模型
model.classifier._modules['6'] = nn.Linear(4096,len(classeNames)) # 修改vgg16模型中最后一层全连接层，输出目标类别个数
model.to(device)
model

此处类比为3

四、训练模型

1. 编写训练函数

# 训练循环
def train(dataloader, model, loss_fn, optimizer):
    size = len(dataloader.dataset)  # 训练集的大小
    num_batches = len(dataloader)   # 批次数目, (size/batch_size，向上取整)

    train_loss, train_acc = 0, 0  # 初始化训练损失和正确率


    for X, y in dataloader:  # 获取图片及其标签
        X, y = X.to(device), y.to(device)


        # 计算预测误差
        pred = model(X)          # 网络输出
        loss = loss_fn(pred, y)  # 计算网络输出和真实值之间的差距，targets为真实值，计算二者差值即为损失


        # 反向传播
        optimizer.zero_grad()  # grad属性归零
        loss.backward()        # 反向传播
        optimizer.step()       # 每一步自动更新


        # 记录acc与loss
        train_acc  += (pred.argmax(1) == y).type(torch.float).sum().item()
        train_loss += loss.item()


    train_acc  /= size
    train_loss /= num_batches

    return train_acc, train_loss

2. 编写测试函数

测试函数和训练函数大致相同，但是由于不进行梯度下降对网络权重进行更新，所以不需要传入优化器

def test (dataloader, model, loss_fn):
    size        = len(dataloader.dataset)  # 测试集的大小
    num_batches = len(dataloader)          # 批次数目, (size/batch_size，向上取整)
    test_loss, test_acc = 0, 0


    # 当不进行训练时，停止梯度更新，节省计算内存消耗
    with torch.no_grad():
        for imgs, target in dataloader:
            imgs, target = imgs.to(device), target.to(device)


            # 计算loss
            target_pred = model(imgs)
            loss        = loss_fn(target_pred, target)


            test_loss += loss.item()
            test_acc  += (target_pred.argmax(1) == target).type(torch.float).sum().item()

    test_acc  /= size
    test_loss /= num_batches

    return test_acc, test_loss

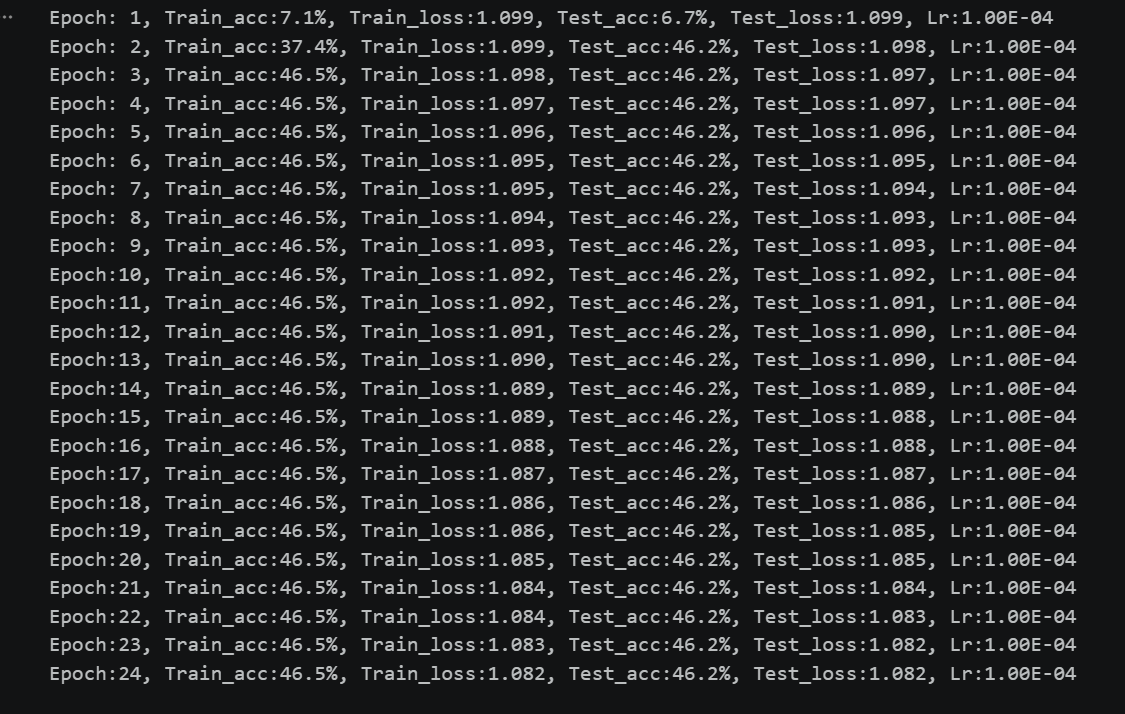

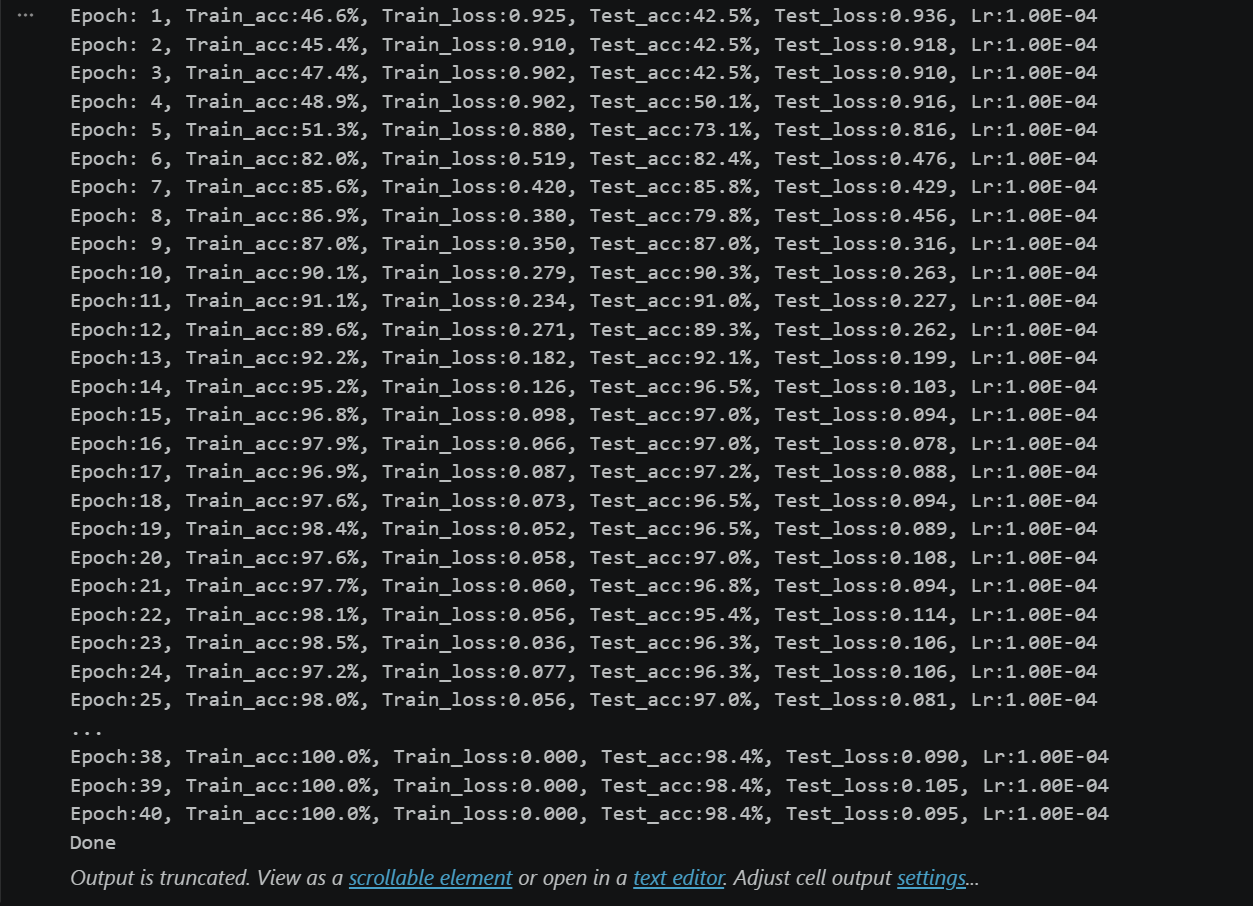

3. 正式训练

import copy

optimizer  = torch.optim.Adam(model.parameters(), lr= 1e-4)
loss_fn    = nn.CrossEntropyLoss() # 创建损失函数

epochs     = 40

train_loss = []
train_acc  = []
test_loss  = []
test_acc   = []

best_acc = 0    # 设置一个最佳准确率，作为最佳模型的判别指标

for epoch in range(epochs):


    model.train()
    epoch_train_acc, epoch_train_loss = train(train_dl, model, loss_fn, optimizer)


    model.eval()
    epoch_test_acc, epoch_test_loss = test(test_dl, model, loss_fn)


    # 保存最佳模型到 best_model
    if epoch_test_acc > best_acc:
        best_acc   = epoch_test_acc
        best_model = copy.deepcopy(model)


    train_acc.append(epoch_train_acc)
    train_loss.append(epoch_train_loss)
    test_acc.append(epoch_test_acc)
    test_loss.append(epoch_test_loss)


    # 获取当前的学习率
    lr = optimizer.state_dict()['param_groups'][0]['lr']


    template = ('Epoch:{:2d}, Train_acc:{:.1f}%, Train_loss:{:.3f}, Test_acc:{:.1f}%, Test_loss:{:.3f}, Lr:{:.2E}')
    print(template.format(epoch+1, epoch_train_acc*100, epoch_train_loss,
                          epoch_test_acc*100, epoch_test_loss, lr))


# 保存最佳模型到文件中
PATH = './best_model.pth'  # 保存的参数文件名
torch.save(model.state_dict(), PATH)

print('Done')

运行结果：

4.关于优化器选择

选用SGD运行结果：

显然，使用SGD后准确率卡在42.6%不再提升，为什么会这样呢？（deep seek）

1. 缺少动量（Momentum），陷入“鞍点”陷阱
VGG-16 拥有约 1.38 亿 参数，损失函数曲面极为崎岖。纯 SGD（无动量）每次更新只依赖当前 batch 的梯度，在遇到鞍点（梯度接近 0 但不是极小值）或平坦区域时，更新极其缓慢，甚至“原地踏步”。而 Adam 内置了一阶动量（类似惯性），能帮模型冲过平坦区域，继续下降。

2. 全局学习率不匹配，梯度“旱的旱死，涝的涝死”
VGG-16 不同层的梯度幅值差异巨大（浅层卷积层梯度小，深层全连接层梯度大）。

• Adam 对每个参数单独计算二阶动量（梯度平方的指数移动平均），自动为大梯度降低学习率，为小梯度提高学习率，非常“适配”VGG。

• SGD 使用全局固定的学习率。如果设为 0.01，浅层可能几乎不更新；如果设为 0.1，深层可能直接梯度爆炸。设错一步，准确率就卡在某个数值（如 30% 或 50%）无法动弹。

3. 初始化与 Batch Size 的耦合效应
VGG-16 参数量巨大，纯 SGD 对初始化权重和Batch Size极其敏感。若 Batch Size 较小（如 32），梯度噪声大，SGD 会在局部极小值附近剧烈震荡，始终无法收敛；而 Adam 通过指数平滑（移动平均）天然降低了梯度噪声，所以能稳定下降。

四、 结果可视化

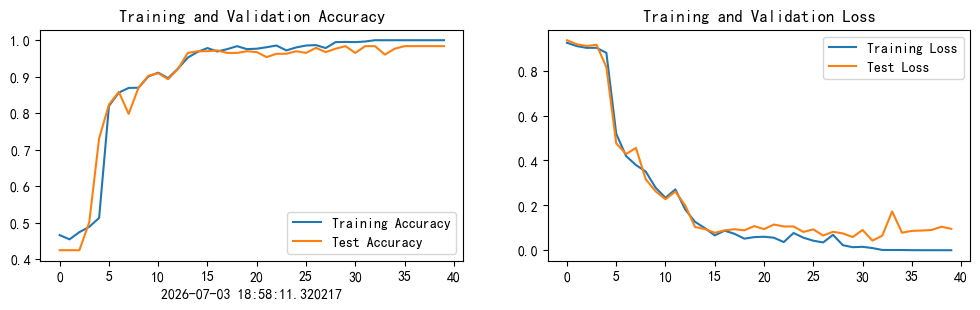

1. Loss与Accuracy图

import matplotlib.pyplot as plt
#隐藏警告
import warnings
warnings.filterwarnings("ignore")               #忽略警告信息
plt.rcParams['font.sans-serif']    = ['SimHei'] # 用来正常显示中文标签
plt.rcParams['axes.unicode_minus'] = False      # 用来正常显示负号
plt.rcParams['figure.dpi']         = 100        #分辨率

from datetime import datetime
current_time = datetime.now() # 获取当前时间

epochs_range = range(epochs)

plt.figure(figsize=(12, 3))
plt.subplot(1, 2, 1)

plt.plot(epochs_range, train_acc, label='Training Accuracy')
plt.plot(epochs_range, test_acc, label='Test Accuracy')
plt.legend(loc='lower right')
plt.title('Training and Validation Accuracy')
plt.xlabel(current_time) # 打卡请带上时间戳，否则代码截图无效

plt.subplot(1, 2, 2)
plt.plot(epochs_range, train_loss, label='Training Loss')
plt.plot(epochs_range, test_loss, label='Test Loss')
plt.legend(loc='upper right')
plt.title('Training and Validation Loss')
plt.show()

运行结果：

2.指定图片进行预测

from PIL import Image

classes = list(total_data.class_to_idx)

def predict_one_image(image_path, model, transform, classes):


    test_img = Image.open(image_path).convert('RGB')
    plt.imshow(test_img)  # 展示预测的图片

    test_img = transform(test_img)
    img = test_img.to(device).unsqueeze(0)


    model.eval()
    output = model(img)

    _,pred = torch.max(output,1)
    pred_class = classes[pred]
    print(f'预测结果是：{pred_class}')

# 预测训练集中的某张照片
predict_one_image(image_path='./PotatoPlants/Early_blight/1.JPG',
                  model=model,
                  transform=train_transforms,
                  classes=classes)

运行结果：

五、轻量化模型

1.替换全连接层为全局平均池化（GAP）

这是VGG-16轻量化最应该做的一步。VGG-16的3个全连接层（FC）占了整个模型约 90% 的参数（约1.2亿）。

• 做法：移除最后的 Flatten + FC(4096) + FC(4096) + FC(1000)，改为 GlobalAveragePooling2D() 直接接 FC(1000)。

• 效果：参数量瞬间从 1.38亿 降至 ~1500万。

• 精度影响：由于GAP相当于强制让每个特征图对应一个类别，不仅不掉点，反而能提升泛化能力（防止全连接层过拟合）。在ImageNet上原版VGG-16 Top-1准确率约71.5%，改为GAP后约71.2% （仅降0.3%，但体积缩小十倍）。

---

2.通道剪枝（Channel Pruning）—— 针对卷积层

移除3个FC后，剩下的2000万参数主要来自卷积层。VGG-16的通道数（64→128→256→512）存在大量冗余。

• 做法：在训练后，计算每个卷积核的 L1/L2范数（权重绝对值之和），剪掉贡献最小（范数最低）的20%~30%通道。然后在小学习率下微调（Fine-tune）3~5个epoch。

• 效果：FLOPs（计算量）减少约 30%~40%。

• 精度影响：微调后，精度通常能 恢复到原模型的98%~99%（即Top-1下降约0.5%~1%）。

---

3.SVD 矩阵分解 —— 专门针对全连接层（如果你坚持保留FC）

如果你不愿用GAP，仍想保留FC层，可以用 SVD（奇异值分解） 对 FC(4096) 的权重矩阵进行低秩近似。

• 做法：将 4096 x 25088 的巨型矩阵拆解为两个小矩阵相乘：中间插入一个低秩层（如 FC(1024)），将参数量从 1亿 压缩到 4000万。

• 精度影响：无需重新训练，直接分解后进行单精度微调，精度损失可控制在 0.2% 以内。

---

4.替换为深度可分离卷积（Depthwise Separable Conv）—— 针对卷积块

这是最激进的轻量化方式，将每个 3x3 Conv 替换为 深度卷积（DW）+ 逐点卷积（PW）。

• 做法：把 Conv3-64 替换为 DepthwiseConv2D(3x3) + Conv2D(1x1)，计算量可减少约 8~9倍。

• 精度影响：如果从头训练，精度下降明显（约5%~8%）。但如果你先训练好原版VGG-16，然后进行“知识蒸馏”（用原版作为教师网络，指导学生网络），精度可维持在 71% 左右，几乎不掉点。

---

5.INT8 量化（纯推理阶段）—— 完全不影响模型结构

这是唯一能在“不改动任何网络结构”前提下，实现轻量化的方法。

• 做法：训练完成后，使用 TensorRT 或 PyTorch 的 torch.quantization 将权重和激活从 FP32 转为 INT8。

• 效果：模型体积缩小为原来的 1/4，推理速度提升 2~3倍（在CPU上尤为明显）。

• 精度影响：通过“校准（Calibration）”数据集，在ImageNet上INT8量化后，Top-1精度损失通常 < 0.5%，几乎可以忽略不计。

六、感想

本周继续学习调用预训练模型，进一步熟悉了关于模型架构的搭建。对比上周的搭建结果，很明显对于模型架构的理解还有待加强，基础知识相对掌握不熟练。同时也进一步学习了对优化器的选择。关于模型轻量化仅简单了解，有待深入学习。
